车体焊装夹具3D标准设计过程分析VIP免费

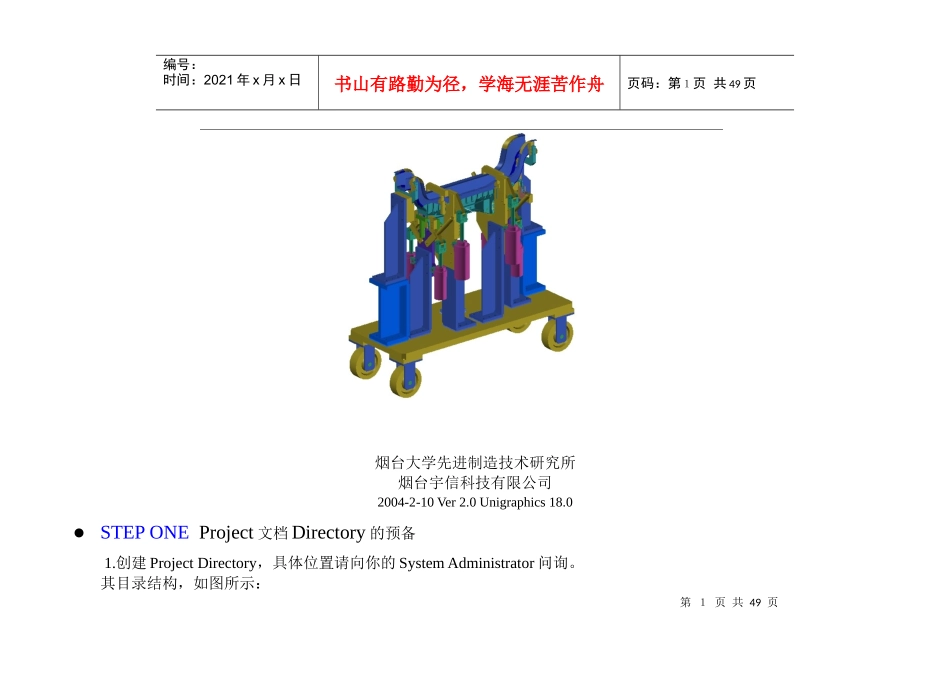

第页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第页共49页第１页共49页第页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共49页烟台大学先进制造技术研究所烟台宇信科技有限公司2004-2-10Ver2.0Unigraphics18.0STEPONEProject文档Directory的预备1.创建ProjectDirectory，具体位置请向你的SystemAdministrator问询。其目录结构，如图所示：第２页共49页第１页共49页图1编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共49页2文件名命名规则1）工件：工位代号＋UNIT号＋零件序号（与相应图纸图号相比，少项目代号）例：FD0100000——FD010工位的GAFD0100100——FD010工位的U01FD0100101——FD010工位U01的零件012）标准件：名称与标准件号一致。但若文件内容更改，文件名也要作相应修改。3）外购件：名称与样本订购编号一致。气缸后面加“_实际应用行程”4）国标件：国标号_型号例：GB93-87_8代表弹簧垫圈8第３页共49页第２页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共49页2.配置LoadOptions第４页共49页第３页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共49页STEPTWO新建Unit文件新建Part，注意Part单位（Millimeter/Inch）STEPTHREE装配PanelData1建立组件panel，装载panel第５页共49页第４页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共49页2使工程project成为工作部件，生成车线。第６页共49页第５页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第６页共49页STEPFOUR夹具单元设计1．建立夹具单元部件。第７页共49页第６页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第７页共49页2取PANEL断面.使夹具单元成为工作部件，创建固定三个基准平面和三个基准轴，在该部件中创建工位所有车体PAENEL的断面相对基准平面，并进行相应的更名，例如DATUM_PLANE_1734_X，DATUM_PLANE_1750_X。第８页共49页第７页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第８页共49页3.按MCP－LAYOUT作断面。具体方法见附录3。第９页共49页第８页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第９页共49页4．建立该夹具单元Sketch(草图)将WCS移动到夹紧面附近，以Section为基准建立SKETCH草图，并用Edit->Transform进行简单打开分析。第１０页共49页第９页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１０页共49页5.建立Locator和Clamp（1）建立Locator和Clamp的部件，将在夹具单元建立的草图拷贝到各自的部件中，对草图进行拉伸得到。（2）在夹具单元附近生成车线。第１１页共49页第１０页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１１页共49页第１２页共49页第１１页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１２页共49页.第１３页共49页第１２页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１３页共49页6．装配标准件和外构件（1）外购件插入（2）标准件插入第１４页共49页第１３页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１４页共49页7．MOTION分析（可省略）运动分析第１５页共49页第１４页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１５页共49页8．修改尺寸（1）ModifySketch第１６页共49页第１５页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１６页共49页（2）ModifyModel&TrimLocator(Clamper)第１７页共49页第１６页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１７页共49页1）可用MNT进行对Locator和Clamper修改，例如进行特征操作，进行进一步对细节建模；2）利用Wavelinker，抽取断面线到Locator和Clamper；3）利用主控断面附近的断面线生成直线，再由直线利...
