某三层办公建筑中央空调设计说明书

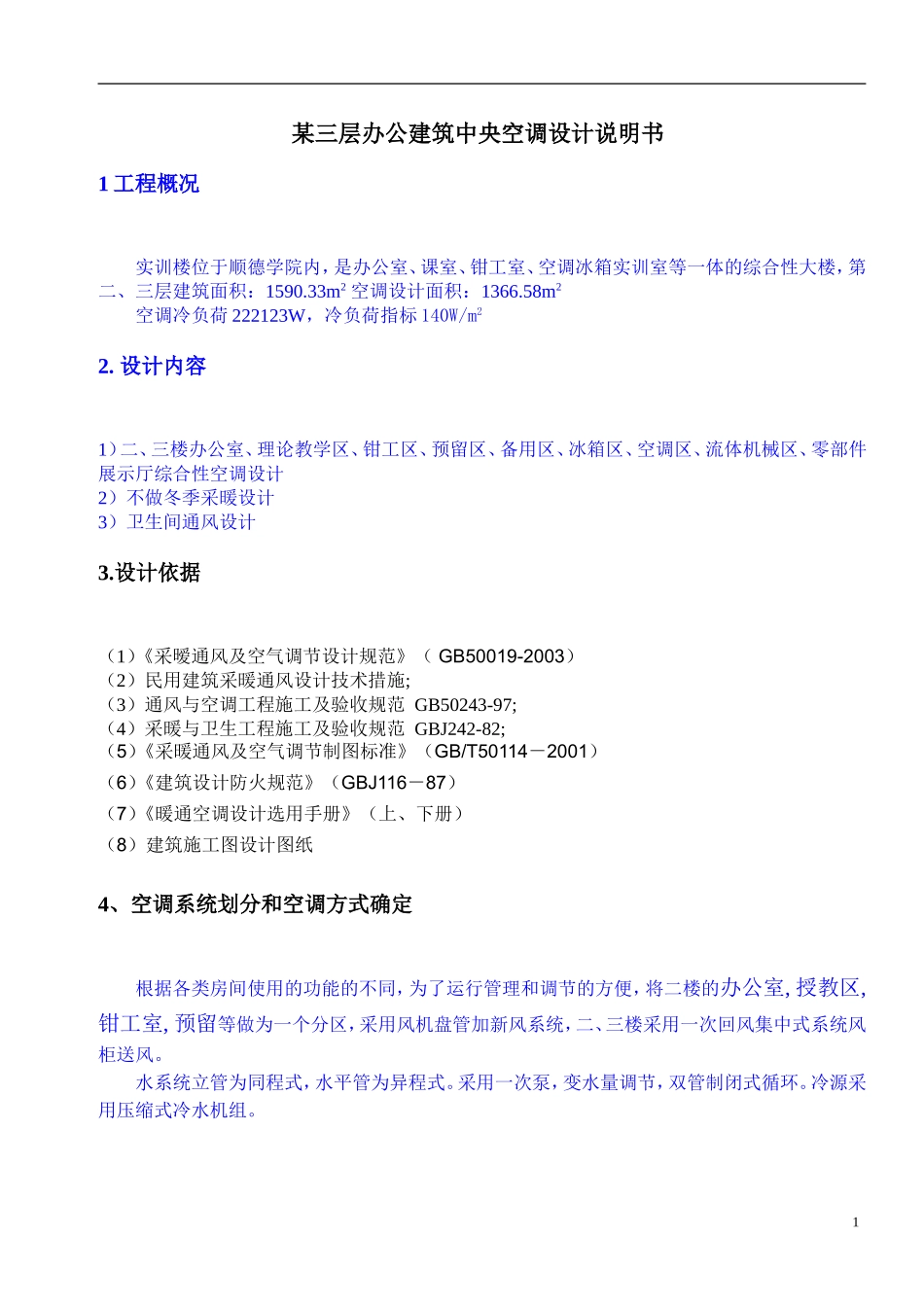

某三层办公建筑中央空调设计说明书1 工程概况实训楼位于顺德学院内，是办公室、课室、钳工室、空调冰箱实训室等一体的综合性大楼，第二、三层建筑面积：1590.33m2 空调设计面积：1366.58m2 空调冷负荷 222123W，冷负荷指标 140W/m22. 设计内容1）二、三楼办公室、理论教学区、钳工区、预留区、备用区、冰箱区、空调区、流体机械区、零部件展示厅综合性空调设计2）不做冬季采暖设计3）卫生间通风设计3.设计依据（1）《采暧通风及空气调节设计规范》（ GB50019-2003）（2）民用建筑采暖通风设计技术措施;（3）通风与空调工程施工及验收规范 GB50243-97;（4）采暖与卫生工程施工及验收规范 GBJ242-82;（5）《采暖通风及空气调节制图标准》（GB/T50114－2001）（6）《建筑设计防火规范》（GBJ116－87）（7）《暖通空调设计选用手册》（上、下册）（8）建筑施工图设计图纸4、空调系统划分和空调方式确定根据各类房间使用的功能的不同，为了运行管理和调节的方便，将二楼的办公室, 授教区, 钳工室, 预留等做为一个分区，采用风机盘管加新风系统，二、三楼采用一次回风集中式系统风柜送风。水系统立管为同程式，水平管为异程式。采用一次泵，变水量调节，双管制闭式循环。冷源采用压缩式冷水机组。15.空调室外空气计算参数和室内设计参数5.1 室外空气计算参数由《采暧通风及空气调节设计规范》（ GB50019-2003）确定室外空气计算参数，以广州天气为准 表 1.室外空气计算参数使用季节干球温度℃湿球温度℃相对湿度%大 气 压 力（hPa）通风空调夏季22~3322~2820~27．740~651004．55.2.室内设计参数参考《采暧通风及空气调节设计规范》（ GB50019-2003）表 2.室内空气设计参数 参数场所干球温度℃相对湿度%室 内 空气 流 速m/s允许噪音 dB最小新风量 m3／p.h办公室27600．254030理论讲授区27600．254030钳工276000．254030空调27600．254030冰箱27600．254030流体机械27600．254030零件展示27600．254030预留27600．254030备用27600．2540306.负荷计算根据每个房间的面积估算出冷负荷，考虑各类房间的同期使用率情况，将其全部相加然后乘以 0.84～0.86 的同期使用系数，就得到系统冷负荷 Φ。将得到的 Φ 除以建筑物的总建筑面积，折算成冷负荷综合指标，按下表较核是否适当。若折算所得综合指标偏大，可通过调整分类指标解决。楼层房间类型空调面积 m2负荷指标 W/m2总负荷 W2办公室16.44100164422授教区53250132502钳工...
