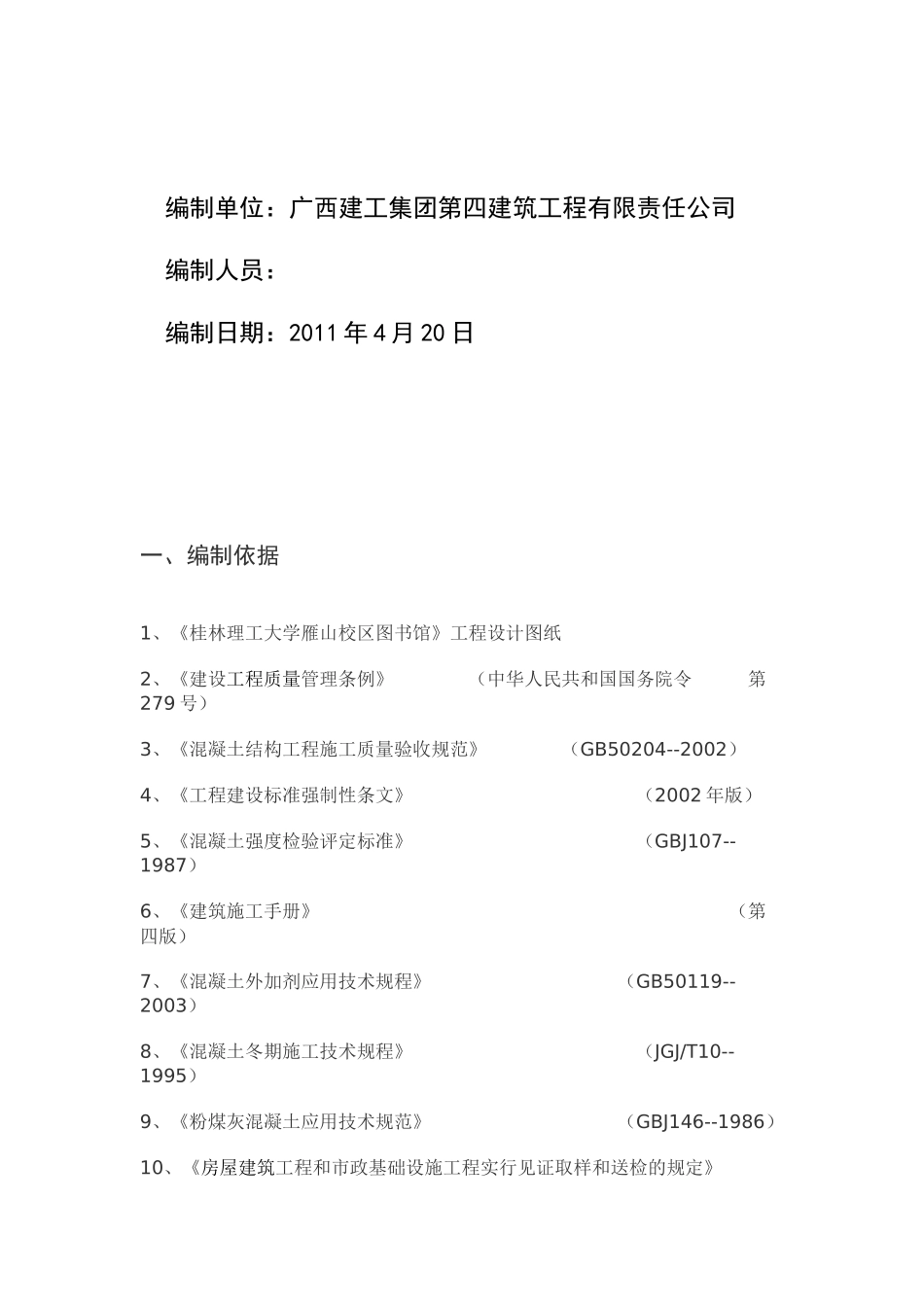

理工大学雁山图书馆工程标准养护混凝土试块留置方案编制单位：广西建工集团第四建筑工程有限责任公司编制人员：编制日期：2011年4月20日一、编制依据1、《桂林理工大学雁山校区图书馆》工程设计图纸2、《建设工程质量管理条例》（中华人民共和国国务院令第279号）3、《混凝土结构工程施工质量验收规范》（GB50204--2002）4、《工程建设标准强制性条文》（2002年版）5、《混凝土强度检验评定标准》（GBJ107--1987）6、《建筑施工手册》（第四版）7、《混凝土外加剂应用技术规程》（GB50119--2003）8、《混凝土冬期施工技术规程》（JGJ/T10--1995）9、《粉煤灰混凝土应用技术规范》（GBJ146--1986）10、《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》11、《地下防水工程施工质量验收规范》（GB50208--2002）二、工程概况（一）一般概况1、工程名称：桂林理工大学雁山校区图书馆工程2、设计单位：桂林市建筑设计研究院3、建设地点：桂林理工大学雁山校区内4、建筑规模：32533.28㎡5、结构类型及层数：框架结构，地下一层，地上七层。6、工期：490天（日历天）7、质量等级：达到合格标准。（二）建筑设计概况本工程分为地上和地下部分，总建筑面积为32533.28㎡，建筑高度为30米。其中地下面积1734.56㎡，地上部分为30798.72㎡，局部二层、六层，主体七层。分为展览、藏阅、办公、辅助四个功能区。采用中庭式建筑布局。地下室为人防地下室，主要功能为停车库和设备用房。一层为图书馆基本书库和借还大厅及学术报告厅。二至七层为空间展厅外，主要为藏阅空间。1、地下室工程地下室采用聚乙烯丙纶高分子防水卷材，混凝土防渗等级≥S8级，施工时在阴角、阳角、施工缝、穿管基底板等部位增加一层防水卷材。2、人防工程人防工程位于地下室一层，该项目防空地下室的建筑面积为1479㎡，属于全埋式甲类人防地下室，人防地下室平时作为汽车库，战时为二等人员掩蔽所，防护等级为甲类，核六级、常六级，防化丙级，划分有三个抗爆单元。（三）结构设计概况1、结构型式及抗震等级：本工程结构型式为框架结构。结构设计使用年限50年，结构安全等级二级，地震烈度设防为6度,。2、基础概况：本工程基础形式采用柱下独立基础及钢筋混凝土筏板基础。3、钢筋级别及混凝土强度等级：钢筋采用HPB235级（Ⅰ级）、HRB335级（Ⅱ级）、HRB400级（Ⅱ级）。柱、梁、板强度等级：柱和剪力墙：基顶～9.00m为C40，9.00m～13.5m为C35,13.5m～屋顶为C30。梁和板混凝土强度等级都为C25.4、砖墙砌体：框架填充墙外墙都采用MU5加气混凝土空心砌块，内墙材料采用MU7.5空心页岩砖，M5混合砂浆砌筑三、施工混凝土试块管理保证体系现场混凝土试块管理是一项非常重要、严肃的技术工作，要求试验人员尽职尽责。四、混凝土强度等级设计要求基础（除筏板基础外）：C30筏板基础：C30,S8地下室剪力墙：C40，S8地下室顶板：C30柱和剪力墙：基顶～9.00m为C40，9.00m～13.5m为C35,13.5m～屋顶为C30。梁和板混凝土强度等级都为C25。五、预控计划根据该工程的工程量，依据图纸要求，依照有关文件、法规及施工试验的规程、规范的要求，对现场的混凝土试验做出一个预控计划，以便有条不紊的做好试验工作，真正做到把好混凝土质量关。1、做到见证取样工作，该工程混凝土试块的制作在监理工程师的见证下进行，由施工人员在现场取样，并制作成型。初凝后在混凝土试块表面作好标识，制作日期、混凝土强度等级、工程名称、施工部位等。混凝土试块见证取样和送检次数，不得少于试验总数的30%，悬挑的重要部位增加见证取样的次数。2、混凝土分别留置标准养护、同条件结构检验和拆模时掌握混凝土强度等三种不同用途的试块。六、试块的留置方法本工程采用的混凝土全部为商品混凝土，混凝土试块的留置方法如下：1、每拌制100盘且不超过100m3的同配合比的混凝土，其取样不少于一次。2、现浇结构每一现浇楼层同一配合比的混凝土，其取样不少于一次；同一单位工程每一验收项目中同配合比的混凝土，其取样不得少于一次。3、每次取样至少留置一组标准试块。对涉及混凝土结构安全的重要部位，应与监理工程师进行共同确定留置结构实体检验用同条...
