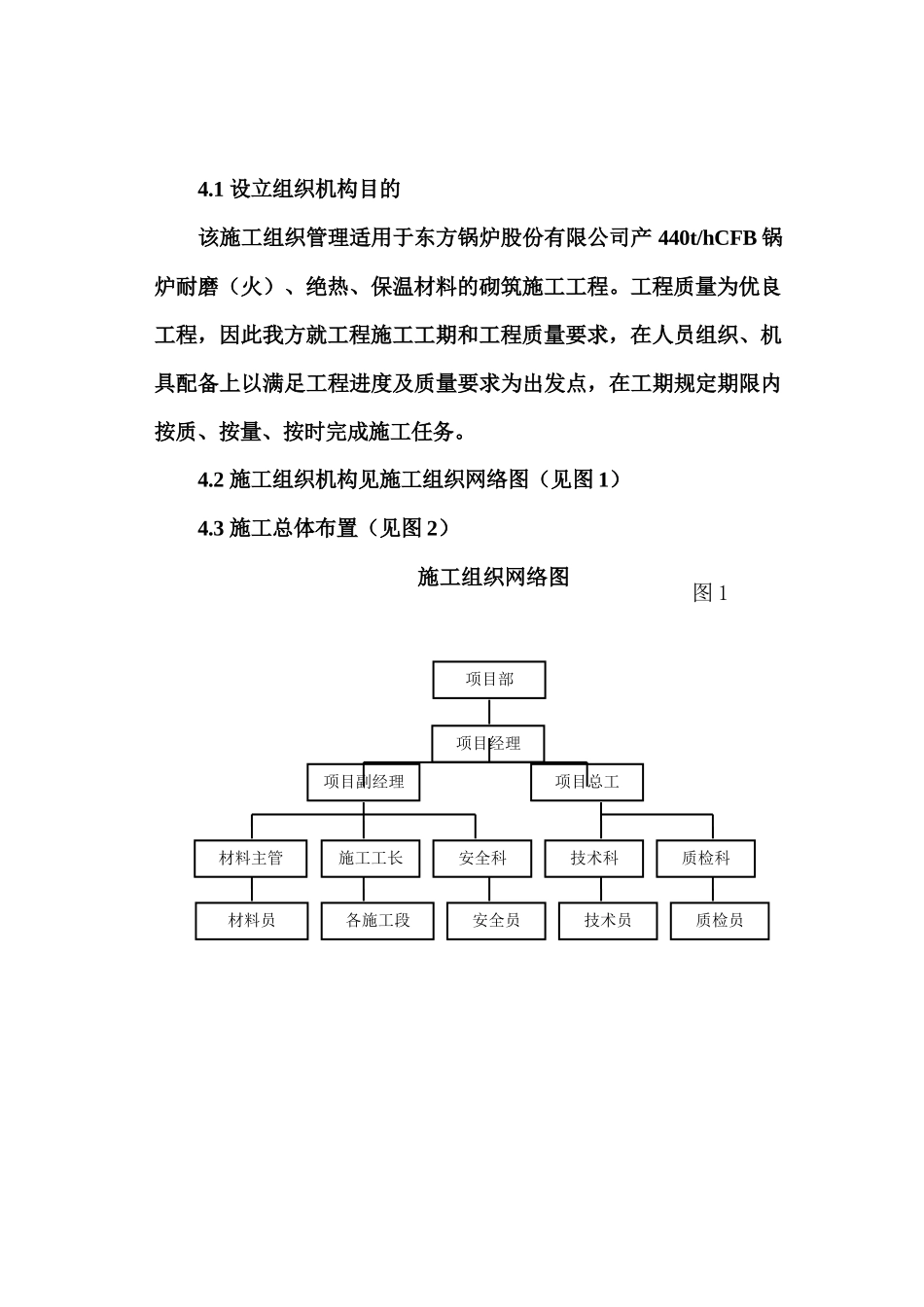

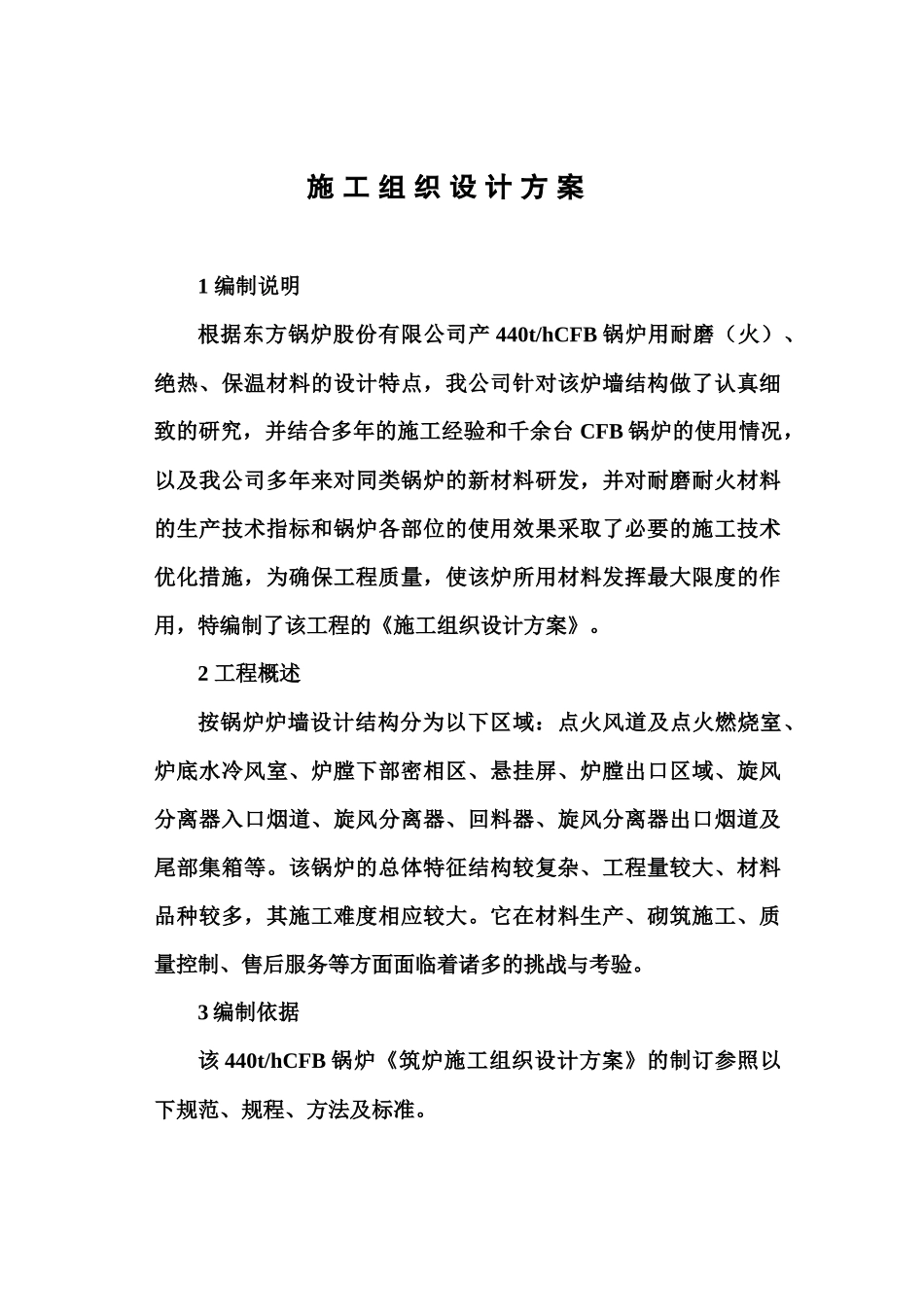

施工组织设计方案1编制说明根据东方锅炉股份有限公司产440t/hCFB锅炉用耐磨（火）、绝热、保温材料的设计特点，我公司针对该炉墙结构做了认真细致的研究，并结合多年的施工经验和千余台CFB锅炉的使用情况，以及我公司多年来对同类锅炉的新材料研发，并对耐磨耐火材料的生产技术指标和锅炉各部位的使用效果采取了必要的施工技术优化措施，为确保工程质量，使该炉所用材料发挥最大限度的作用，特编制了该工程的《施工组织设计方案》。2工程概述按锅炉炉墙设计结构分为以下区域：点火风道及点火燃烧室、炉底水冷风室、炉膛下部密相区、悬挂屏、炉膛出口区域、旋风分离器入口烟道、旋风分离器、回料器、旋风分离器出口烟道及尾部集箱等。该锅炉的总体特征结构较复杂、工程量较大、材料品种较多，其施工难度相应较大。它在材料生产、砌筑施工、质量控制、售后服务等方面面临着诸多的挑战与考验。3编制依据该440t/hCFB锅炉《筑炉施工组织设计方案》的制订参照以下规范、规程、方法及标准。●DL/T5047-1995《电力建设施工及验收技术规范》、（锅炉机组篇）●DL/T776-2001《火力发电厂保温材料技术条件》●DL/T5072-1997《火力发电厂保温油漆设计规程》●DL/T777-2001《火力发电厂锅炉耐火材料技术条件》●DL/T638-1997《火力发电厂锅炉炉墙检修工艺规程》●DL/T902-2004《耐磨耐火材料技术条件与检验方法》●YB/T4109-2002《循环流化床锅炉用耐磨耐火浇注料》●YB/T4108-2002《循环流化床锅炉用耐磨耐火砖》●GBJ211-87《工业炉砌筑工程施工及验收规范》●GBJ126-89《工业设备及管道绝热工程施工及验收规范》●GB50309-92《工业炉砌筑工程质量检验评定标准》●《蒸汽锅炉安全技术监察规程》；●《电力工业锅炉监察规程》；●冶金工业《筑炉手册》；●《耐火材料实用手册》；●其它相关标准参照本投标文件中《耐磨耐火保温材料引用标准清单》。4施工组织管理4.1设立组织机构目的该施工组织管理适用于东方锅炉股份有限公司产440t/hCFB锅炉耐磨（火）、绝热、保温材料的砌筑施工工程。工程质量为优良工程，因此我方就工程施工工期和工程质量要求，在人员组织、机具配备上以满足工程进度及质量要求为出发点，在工期规定期限内按质、按量、按时完成施工任务。4.2施工组织机构见施工组织网络图（见图1）4.3施工总体布置（见图2）施工组织网络图项目部项目经理项目副经理项目总工材料主管施工工长安全科技术科质检科材料员各施工段安全员技术员质检员图1图2工程预算、签订合同场地三通一平临时设施人员设备进场图纸会审编写施工组织设计编制材料计划施工材料现场材料复验做配合比技术交流设备定位安全教育工程施工竣工验收施工报告4.4临时建筑用地计划表临时建筑用地计划表（暂定）用途面积（m2）位置需用时间办公室30距离现场500米以内单台炉80天职工宿舍300餐厅100木工房50距离现场500米以内仓库1004.5生产指挥系统：项目经理：周国亮项目副经理：陈明亮项目总工：贾丰岭安全员：米学军施工队长：申留群技术员：高利泽5人员计划表人员计划表（台/炉）序号工种名称人数备注1项目经理12项目副经理13项目总工14技术员45安全员16质检员17材料员18资料员19后勤服务管理员110筑炉保温技工3011力工2012电焊工613木工414起重工4合计776施工机具用量计划表施工机具用量计划表序号专用工具名称型号规格单位数量备注1电动提升机台62强制式混凝土搅拌机台33砼插入式振动器台54电焊机台65运输车辆16手推车辆27手电钻台48水平仪个69游标卡尺个210量角器个411台式电锯个2施工时间施工项目12手电锯个27施工进度计划施工进度计划表序号施工前的准备施工进度（天数）510152025303540455055601点火器、风道2水冷风室3炉膛及屏过4返料器及料腿5旋风分离器6出口烟道7尾部集箱8现场清理验收暂定工期为单台炉水压试验合格后60天达到烘炉条件。60天工期的计算时间为：水压试验合格后现场工作面须经甲乙双方及工程监理方验收合格后具备施工条件，并把全部工作面交付给乙方之日起计算。8施工前的准备8.1场地三通一平。施工前应保证水通、路通、电通、场地基本平整，具备施工条件；8.2施工现场临时设施搭建。8.3图纸会审，...
