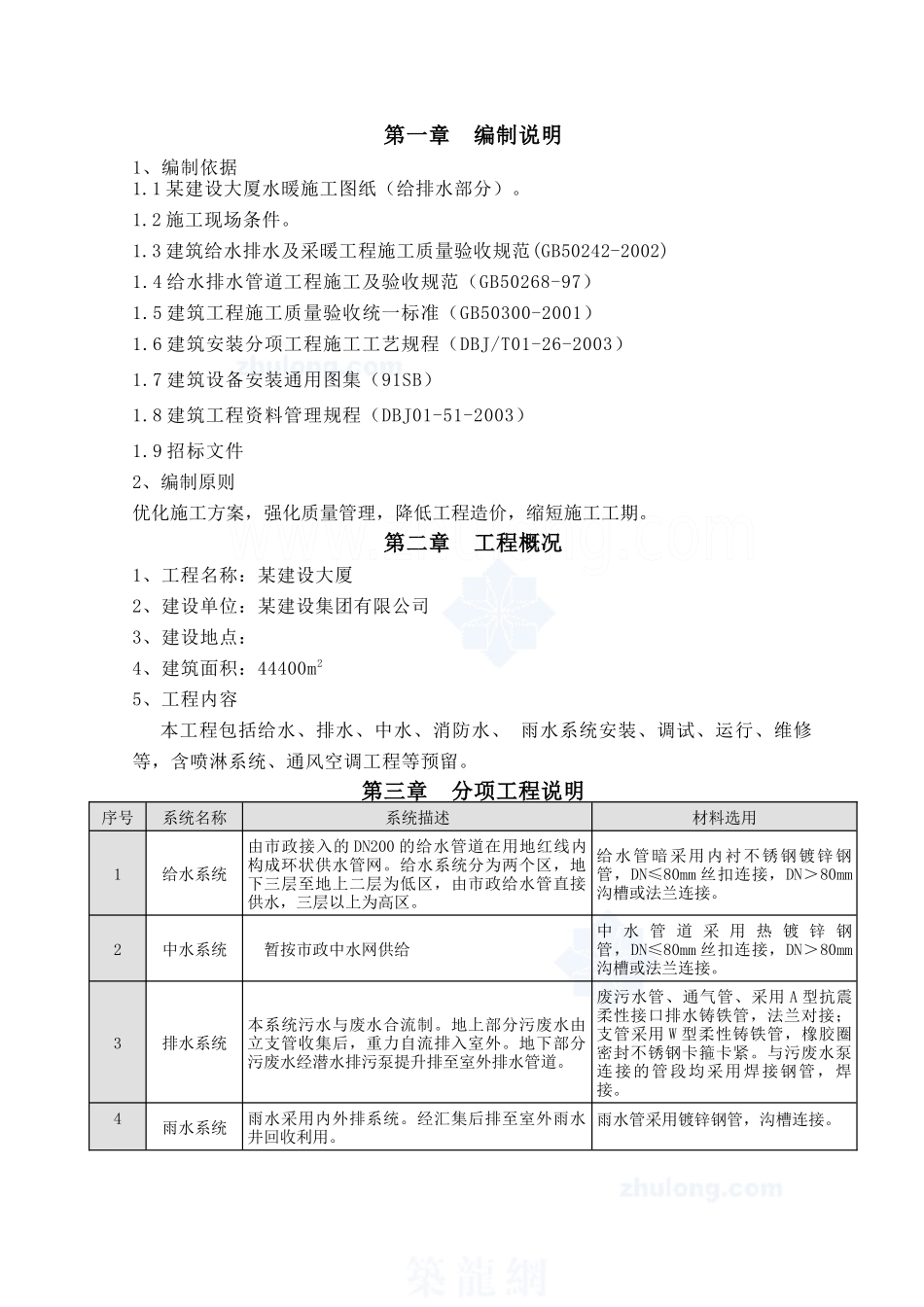

第一章编制说明1、编制依据1.1某建设大厦水暖施工图纸（给排水部分）。1.2施工现场条件。1.3建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)1.4给水排水管道工程施工及验收规范（GB50268-97）1.5建筑工程施工质量验收统一标准（GB50300-2001）1.6建筑安装分项工程施工工艺规程（DBJ/T01-26-2003）1.7建筑设备安装通用图集（91SB）1.8建筑工程资料管理规程（DBJ01-51-2003）1.9招标文件2、编制原则优化施工方案，强化质量管理，降低工程造价，缩短施工工期。第二章工程概况1、工程名称：某建设大厦2、建设单位：某建设集团有限公司3、建设地点：4、建筑面积：44400m25、工程内容本工程包括给水、排水、中水、消防水、雨水系统安装、调试、运行、维修等，含喷淋系统、通风空调工程等预留。第三章分项工程说明序号系统名称系统描述材料选用1给水系统由市政接入的DN200的给水管道在用地红线内构成环状供水管网。给水系统分为两个区，地下三层至地上二层为低区，由市政给水管直接供水，三层以上为高区。给水管暗采用内衬不锈钢镀锌钢管，DN≤80mm丝扣连接，DN＞80mm沟槽或法兰连接。2中水系统暂按市政中水网供给中水管道采用热镀锌钢管，DN≤80mm丝扣连接，DN＞80mm沟槽或法兰连接。3排水系统本系统污水与废水合流制。地上部分污废水由立支管收集后，重力自流排入室外。地下部分污废水经潜水排污泵提升排至室外排水管道。废污水管、通气管、采用A型抗震柔性接口排水铸铁管，法兰对接；支管采用W型柔性铸铁管，橡胶圈密封不锈钢卡箍卡紧。与污废水泵连接的管段均采用焊接钢管，焊接。4雨水系统雨水采用内外排系统。经汇集后排至室外雨水井回收利用。雨水管采用镀锌钢管，沟槽连接。5消火栓系统地下三层设消防水池及消防泵房；系统由消防泵供给，平时由屋面消防水箱间消防稳压泵稳压。消防管道采用焊接钢管，焊接；水泵出口至与高区下环管间的消防干管，采用无缝钢管，法兰连接。6喷淋系统平时由屋面消防水箱间消防稳压泵稳压，发生火灾时由设置在地下三层自喷泵供给。采用热镀锌钢管，DN≤80mm丝扣连接，DN＞80mm沟槽或法兰连接。第四章施工组织机构1、水暖组织机构2、施工协调2.1应配合的工作2.1.1积极参加工程协调会、及时提出问题，并积极配合解决问题，使工程能够顺利进行。2.1.2遵守项目协调管理的各项指标，服从于工程的总体施工目标。2.1.3积极配合其他专业做好预留、预埋工作，如遇到矛盾积极协商解决。2.1.4积极配合其他专业，做好成品的保护工作。2.1.5管端均应适当封堵，防止异物进入。2.1.6在项目统一安排协调下，解决穿插作业、施工用电、施工场地等施工条件，以达到互创条件为目的。2.1.7配合其他专业作好隐蔽工程验收、设备基础验收、联动试车等工作。2.1.8积极配合项目及监理对分部工程的质量检验，遵守相应的验收标准及规范，及时发现问题，并解决问题。2.1.9在每进行下一道工序前，均采取联检单的形式，在项目主管工程师及其他专业队伍确认下道工序是否可以继续进行或何时进行等，以免影响其他专业的施工或造成返工等不必要的损失。2.2每月应做好下列资料2.2.1本月本专业施工进度计划执行情况，并详细注明每项计划推迟或提前完成的原因；2.2.2本月已完成工程内容质量情况及出现质量问题的处理办法和预防措施。第五章施工准备及部署1、工程投入的主要工机具表序号名称单位数量备注1手推车辆22交流电焊机台43台钻台5水暖队队长水暖技术员水暖班组4电锤把155倒链根26电动套丝器台227电动试压泵台18手动试压泵台69砂轮切割机台510氧气瓶个411乙炔瓶个212氧气表块213乙炔表块214压力台个2215磨光机台216管钳把5017锤子把若干2、劳动力计划：预留、预埋阶段：15人管道安装阶段：100人设备安装阶段：60人3、超前质控达标措施：3.1施工准备阶段由技术人员参加图纸会审和交底工作，做好施工进度以及特殊工艺质量要求的技术交底，负责人签字生效。3.2材料员应负责辅料的采购，所购材料等必须保证质量，还应同时备有产品合格证。3.3技术人员予先向施工人员明确施工的质量要求。施工操作、质检控制标准。3.4对施工的每一道工序，要进行自检，认真填写记录，并交项目质检员进...
