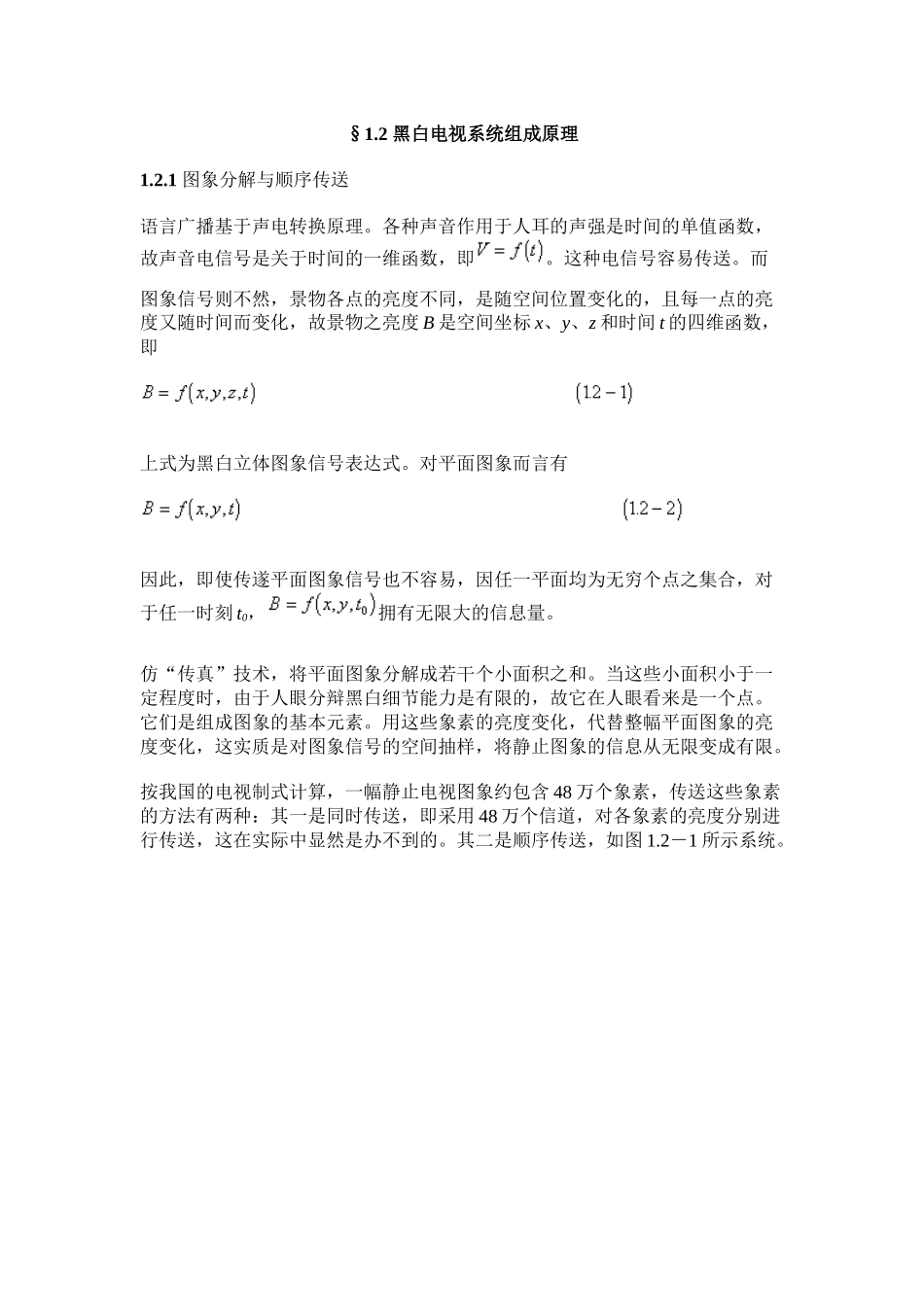

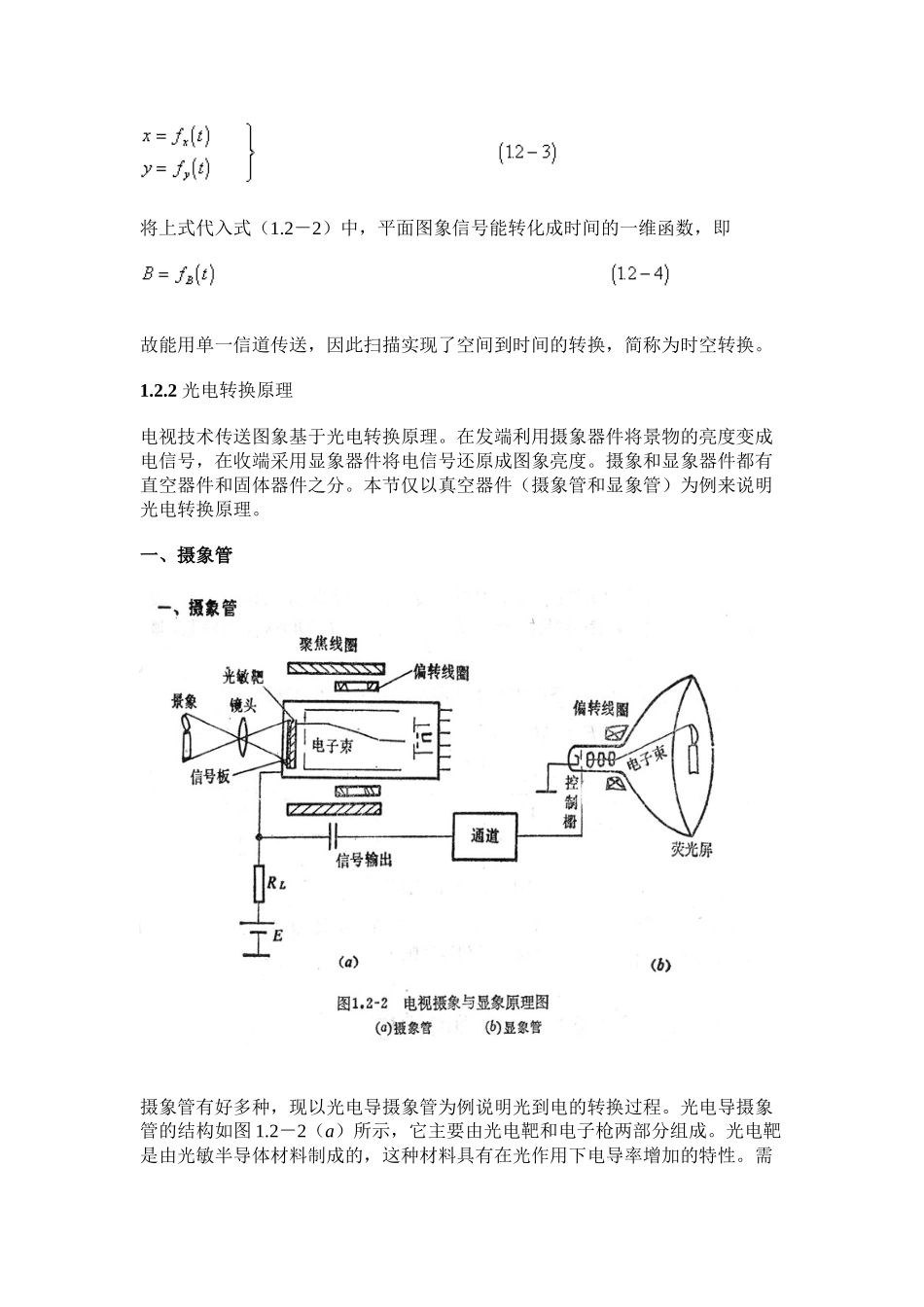

§1.2黑白电视系统组成原理1.2.1图象分解与顺序传送语言广播基于声电转换原理。各种声音作用于人耳的声强是时间的单值函数，故声音电信号是关于时间的一维函数，即。这种电信号容易传送。而图象信号则不然，景物各点的亮度不同，是随空间位置变化的，且每一点的亮度又随时间而变化，故景物之亮度B是空间坐标x、y、z和时间t的四维函数，即上式为黑白立体图象信号表达式。对平面图象而言有因此，即使传遂平面图象信号也不容易，因任一平面均为无穷个点之集合，对于任一时刻t0，拥有无限大的信息量。仿“传真”技术，将平面图象分解成若干个小面积之和。当这些小面积小于一定程度时，由于人眼分辩黑白细节能力是有限的，故它在人眼看来是一个点。它们是组成图象的基本元素。用这些象素的亮度变化，代替整幅平面图象的亮度变化，这实质是对图象信号的空间抽样，将静止图象的信息从无限变成有限。按我国的电视制式计算，一幅静止电视图象约包含48万个象素，传送这些象素的方法有两种：其一是同时传送，即采用48万个信道，对各象素的亮度分别进行传送，这在实际中显然是办不到的。其二是顺序传送，如图1.2－1所示系统。将平面图象各象素的亮度按一定顺序转变成电信号，一个接一个地传送出去，在接收端按相同顺序在同幅型比之平面上恢复发端图象。当其传送速度快到一定程度时，由于视觉惰性和发光材料的余辉特性，我们将会感到整幅图象是同时发光而无顺序感，这就完成了一幅平面静止图象的传送。对于活动图象，任一瞬间都有一幅对应的静止图象，在任一有限时间内将包含无穷多幅图象。利用视觉的惰性，电影技术每秒钟只传送24幅连续静止图象便可以获得活动图象，故广播电视每秒也只传送25帧（幅）或30帧图象，亦可得到活动的电视图象。这种方法可以看作是对活动图象信号的时间抽样。对图象信息的空间抽样和时间抽样极大地压缩了被传送的图象信息，使之从无限变成有限，从而达到技术可以传送的程度。图1.2－1所示开关K1和K2是一种同步控制开关，当K1和K2按相同顺序依次接通收发两端对应象素时，发端图象的亮度分布就传送到收端并重现于显示平面上。实际顺序传送系统中的开关是由电子束扫描来实现的，其扫描顺序如看书的视线一样，从左至右，从上至下，一行行，一页页地扫过。在电视中，从左至右的扫描称为行扫描，从上至下的扫描称为场扫描。使收发两端的扫描按照相同的规律进行称为同步。显而易见，同步乃是顺序传送的关键，一旦失去同步，收端就无法正确重现发端的图象。从数学的角度看，扫描就是把空间坐标x和y变换成时间t的函数将上式代入式（1.2－2）中，平面图象信号能转化成时间的一维函数，即故能用单一信道传送，因此扫描实现了空间到时间的转换，简称为时空转换。1.2.2光电转换原理电视技术传送图象基于光电转换原理。在发端利用摄象器件将景物的亮度变成电信号，在收端采用显象器件将电信号还原成图象亮度。摄象和显象器件都有直空器件和固体器件之分。本节仅以真空器件（摄象管和显象管）为例来说明光电转换原理。一、摄象管摄象管有好多种，现以光电导摄象管为例说明光到电的转换过程。光电导摄象管的结构如图1.2－2（a）所示，它主要由光电靶和电子枪两部分组成。光电靶是由光敏半导体材料制成的，这种材料具有在光作用下电导率增加的特性。需要传送的景物通过光学系统（镜头）在摄象管的光电靶上成象，由于光象各部分的亮度不同，靶上各部分（各单元）的电导率也发生了相应的变化。与较亮象素对应的靶单元的电导较大，与较暗象对应的靶单元的电导较小，于是景物各象素的亮度不同变成了靶面上各单元电导的不同，“光象”变成了“电象”。电子枪的任务是发射电子束，聚焦线圈与偏转线圈产生的磁场，使电子束以聚焦状态按一定规律（即从左到右，从上到下，一行一行地）扫描靶上各点。当电子束接触到靶面某点时，电子枪（阴极）与信号板、负载RL的电源E就构成一个回路，在负载RL中就有电流流过，电流的大小取决于光电靶上该点电导率的大小。因此，当电子束按一定规律在靶面上扫描时，便在负载上集资得到与景物各点亮度相对应的电信号（称为图象信号）。从而完成了将图象分解为象...
