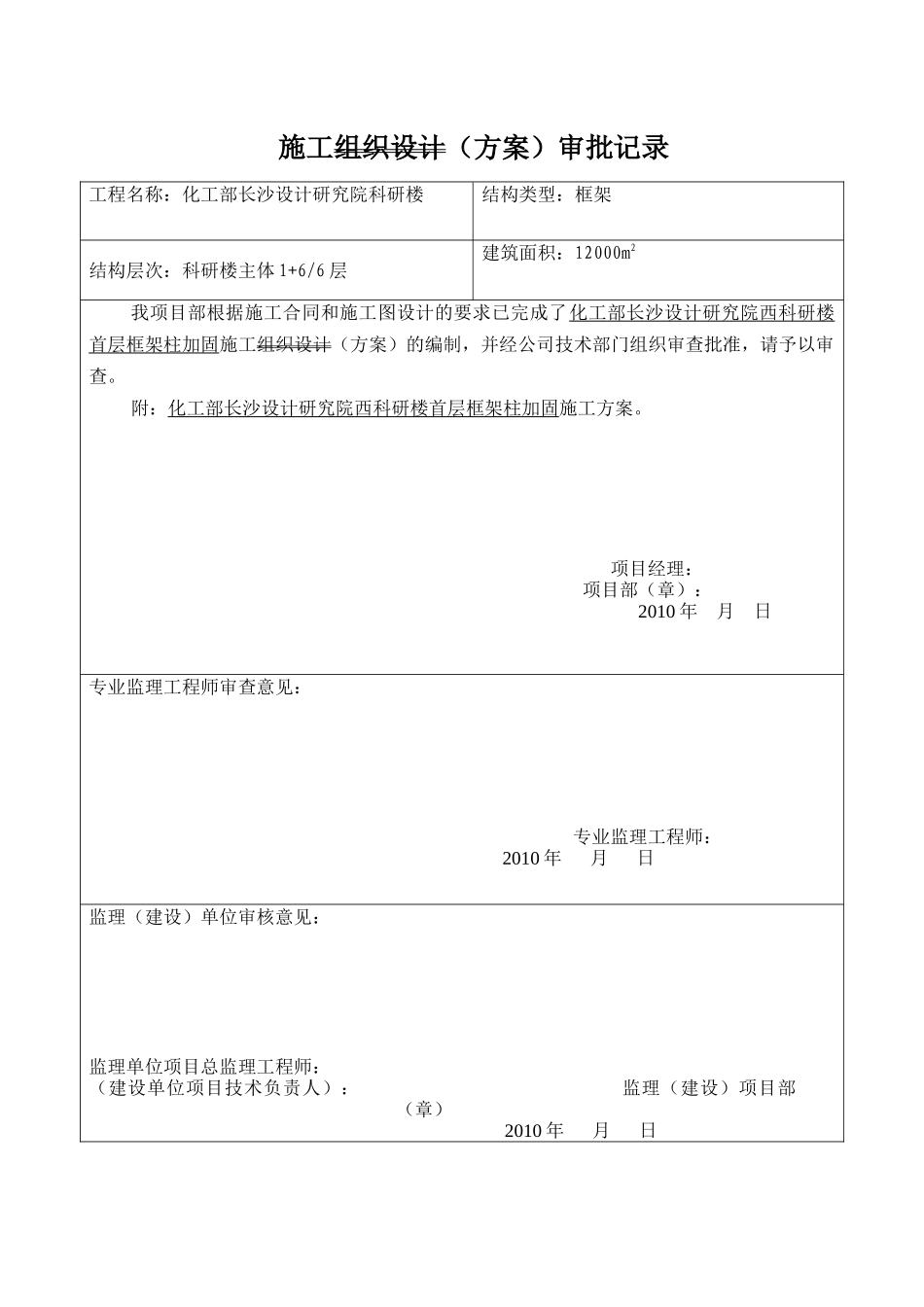

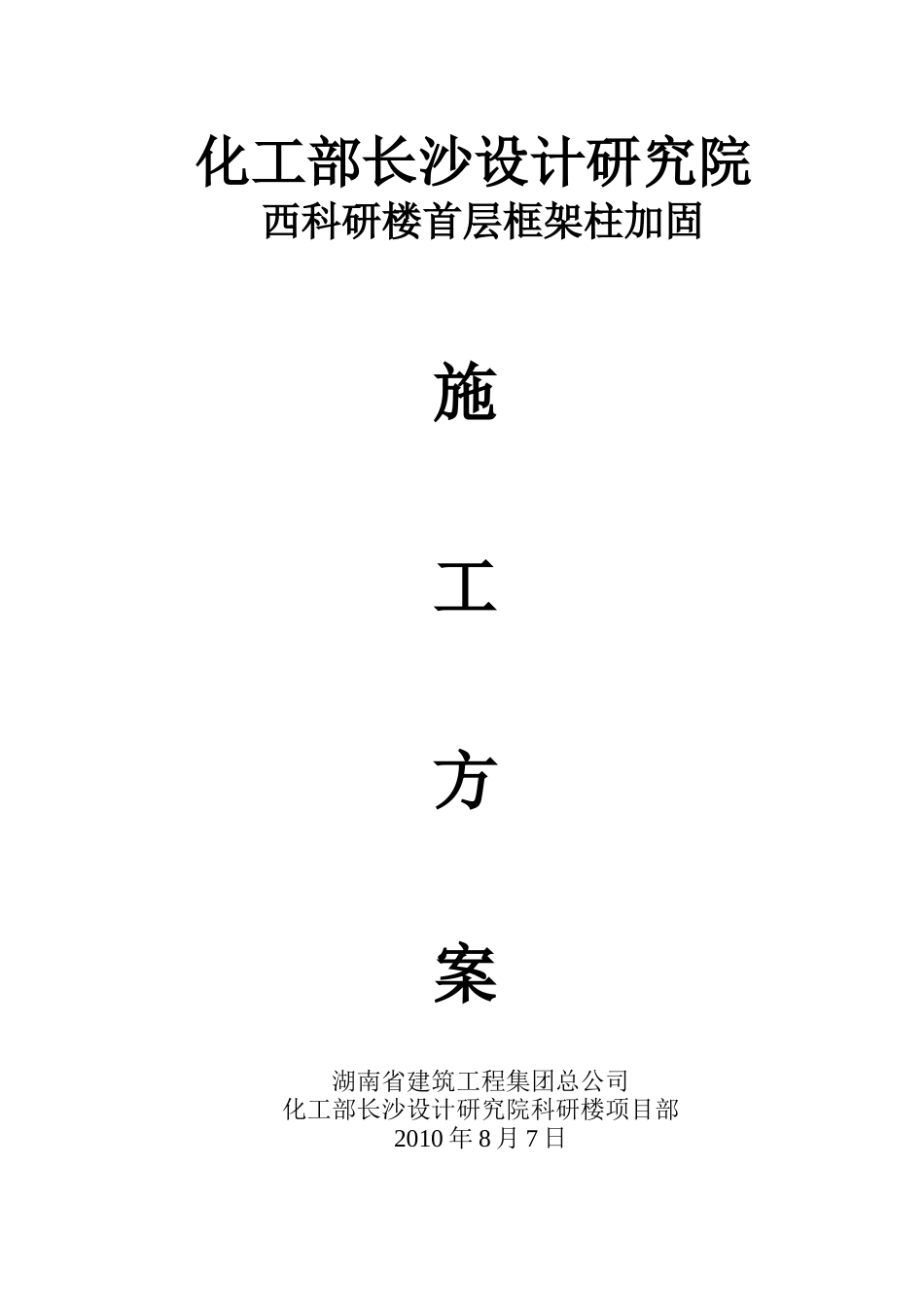

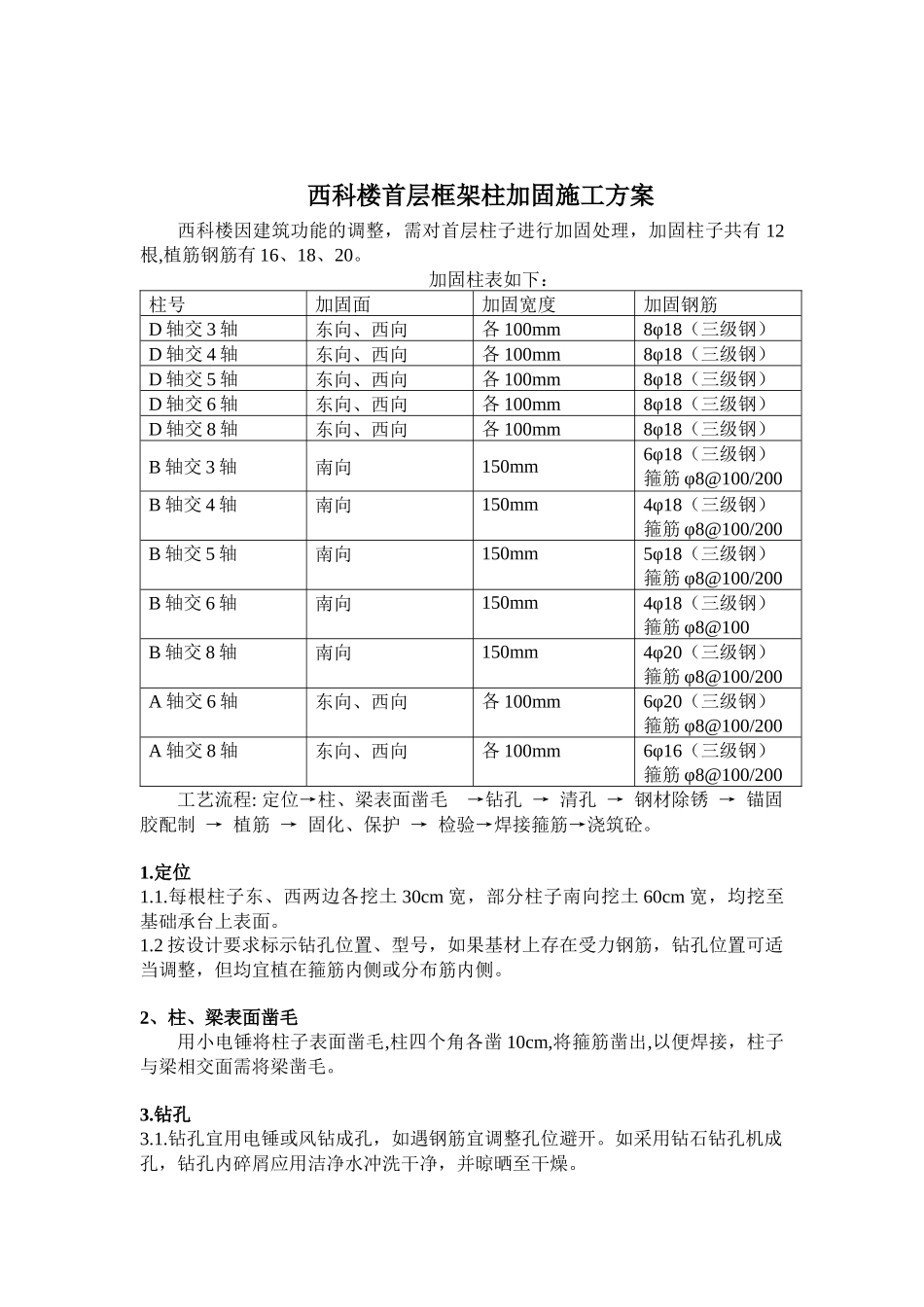

施工组织设计（方案）审批记录工程名称：化工部长沙设计研究院科研楼结构类型：框架结构层次：科研楼主体1+6/6层建筑面积：12000m2我项目部根据施工合同和施工图设计的要求已完成了化工部长沙设计研究院西科研楼首层框架柱加固施工组织设计（方案）的编制，并经公司技术部门组织审查批准，请予以审查。附：化工部长沙设计研究院西科研楼首层框架柱加固施工方案。项目经理：项目部（章）：2010年月日专业监理工程师审查意见：专业监理工程师：2010年月日监理（建设）单位审核意见：监理单位项目总监理工程师：（建设单位项目技术负责人）：监理（建设）项目部（章）2010年月日化工部长沙设计研究院西科研楼首层框架柱加固施工方案湖南省建筑工程集团总公司化工部长沙设计研究院科研楼项目部2010年8月7日西科楼首层框架柱加固施工方案西科楼因建筑功能的调整，需对首层柱子进行加固处理，加固柱子共有12根,植筋钢筋有16、18、20。加固柱表如下：柱号加固面加固宽度加固钢筋D轴交3轴东向、西向各100mm8φ18（三级钢）D轴交4轴东向、西向各100mm8φ18（三级钢）D轴交5轴东向、西向各100mm8φ18（三级钢）D轴交6轴东向、西向各100mm8φ18（三级钢）D轴交8轴东向、西向各100mm8φ18（三级钢）B轴交3轴南向150mm6φ18（三级钢）箍筋φ8@100/200B轴交4轴南向150mm4φ18（三级钢）箍筋φ8@100/200B轴交5轴南向150mm5φ18（三级钢）箍筋φ8@100/200B轴交6轴南向150mm4φ18（三级钢）箍筋φ8@100B轴交8轴南向150mm4φ20（三级钢）箍筋φ8@100/200A轴交6轴东向、西向各100mm6φ20（三级钢）箍筋φ8@100/200A轴交8轴东向、西向各100mm6φ16（三级钢）箍筋φ8@100/200工艺流程:定位→柱、梁表面凿毛→钻孔→清孔→钢材除锈→锚固胶配制→植筋→固化、保护→检验→焊接箍筋→浇筑砼。1.定位1.1.每根柱子东、西两边各挖土30cm宽，部分柱子南向挖土60cm宽，均挖至基础承台上表面。1.2按设计要求标示钻孔位置、型号，如果基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧或分布筋内侧。2、柱、梁表面凿毛用小电锤将柱子表面凿毛,柱四个角各凿10cm,将箍筋凿出,以便焊接，柱子与梁相交面需将梁凿毛。3.钻孔3.1.钻孔宜用电锤或风钻成孔，如遇钢筋宜调整孔位避开。如采用钻石钻孔机成孔，钻孔内碎屑应用洁净水冲洗干净，并晾晒至干燥。3.2.钻孔孔径d+48mm(∽小直径钢筋取低值，大直径钢筋取高值，d为钢筋、螺栓直径)。锚固力一般即可大于钢材屈服值。对无螺纹（即光圆）钢筋或螺杆，钻孔深度宜再增加5d，钻孔孔深15d。3.3.实际钻孔深度可参考15d的基准，根据实际所需锚固力大小，并考虑构造要求，现场拉拔试验或按照有关规范计算确定。3.4.当实际所需锚固力较小时（如用螺栓固定器具、管线、支架等），可按螺栓长度确定钻孔深度，但深度不宜小于5d。3.5.钻孔有效深度自构件表面坚实的混凝土算起。3.6.钻孔不应设置于构件的保护层或装饰层内。3.7所用主要器具:电锤或风镐。4.清孔4.1.钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷将孔壁刷净，再次压缩空气吹孔，应反复进行35∽次，直至孔内无灰尘碎屑，最后用棉布蘸丙酮拭净孔壁，将孔口临时封闭。若有废孔，清净后用植筋胶填实。4.2.钻孔孔内应保持干燥。4.3.所用主要器具:空压机、毛刷。5.钢材除锈5.1.钢材锚固长度范围的铁锈、油污应清除干净（新钢筋、螺栓的青色氧化外皮也应除去），并打磨出金属光泽，采用角磨机和钢丝轮片速度较快。5.2.所用主要器具:角磨机、钢丝轮片。6.锚固胶配制6.1.植筋胶为A、B两组份，配胶宜采用机械搅拌，搅拌器可由电锤和搅拌齿组成，搅拌齿可采用电锤钻头端部焊接十字形Φ14钢筋制成。少量可用细钢筋棍人工搅拌。6.2.取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按配合比混合，并用搅拌器搅拌10分钟左右至A、B组份混合均匀为止。搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡。6.3.胶应现配现用，每次配胶量不宜大于5公斤。6.4.所用主要器具:搅拌器、容器、衡器、腻刀、手套。7.植筋7.1垂直孔植筋将胶直接流、捣进孔中即可7.2.水平孔植筋可用Φ6细钢筋配合托胶...
