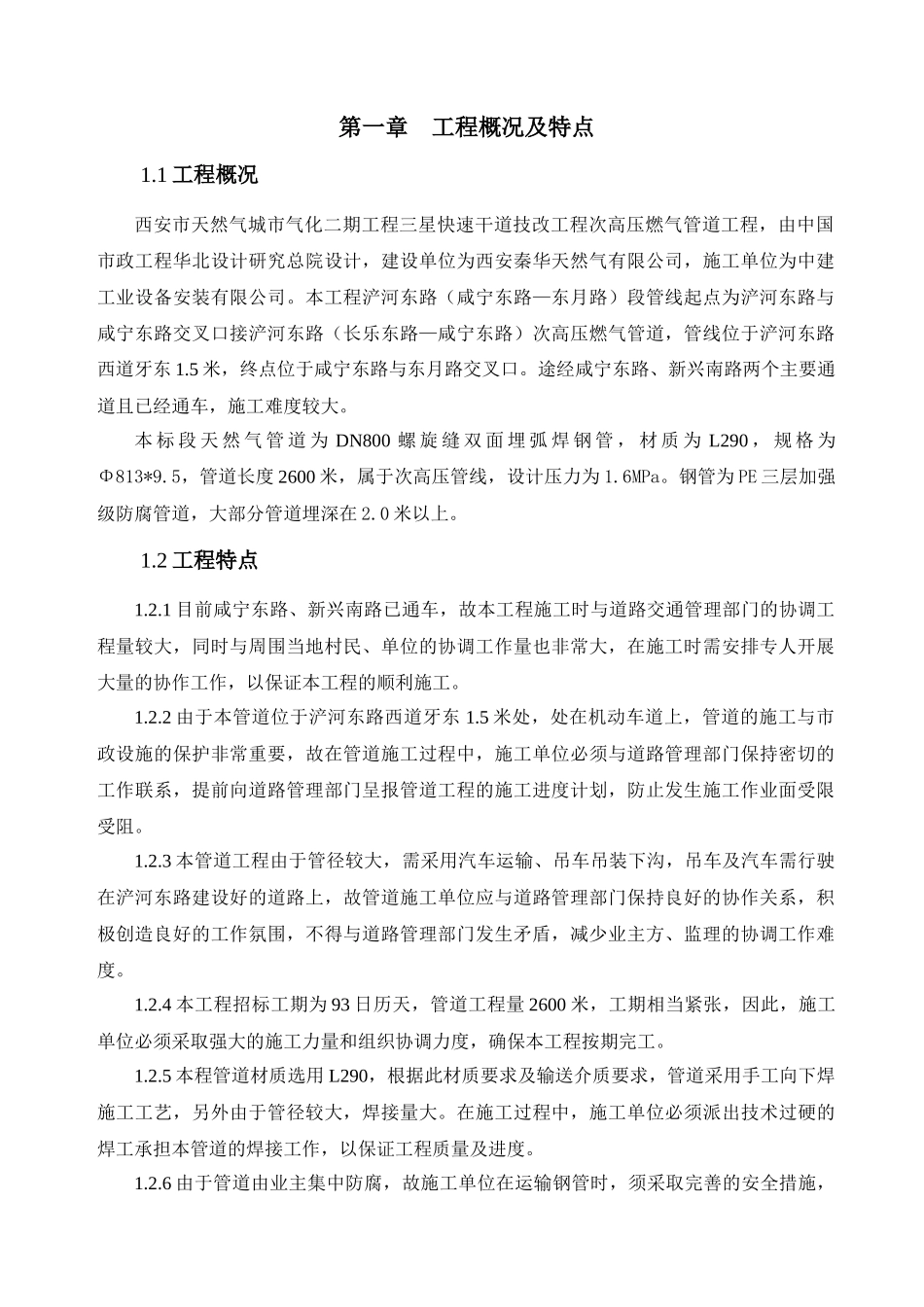

第一章工程概况及特点1.1工程概况西安市天然气城市气化二期工程三星快速干道技改工程次高压燃气管道工程，由中国市政工程华北设计研究总院设计，建设单位为西安秦华天然气有限公司，施工单位为中建工业设备安装有限公司。本工程浐河东路（咸宁东路—东月路）段管线起点为浐河东路与咸宁东路交叉口接浐河东路（长乐东路—咸宁东路）次高压燃气管道，管线位于浐河东路西道牙东1.5米，终点位于咸宁东路与东月路交叉口。途经咸宁东路、新兴南路两个主要通道且已经通车，施工难度较大。本标段天然气管道为DN800螺旋缝双面埋弧焊钢管，材质为L290，规格为Φ813*9.5，管道长度2600米，属于次高压管线，设计压力为1.6MPa。钢管为PE三层加强级防腐管道，大部分管道埋深在2.0米以上。1.2工程特点1.2.1目前咸宁东路、新兴南路已通车，故本工程施工时与道路交通管理部门的协调工程量较大，同时与周围当地村民、单位的协调工作量也非常大，在施工时需安排专人开展大量的协作工作，以保证本工程的顺利施工。1.2.2由于本管道位于浐河东路西道牙东1.5米处，处在机动车道上，管道的施工与市政设施的保护非常重要，故在管道施工过程中，施工单位必须与道路管理部门保持密切的工作联系，提前向道路管理部门呈报管道工程的施工进度计划，防止发生施工作业面受限受阻。1.2.3本管道工程由于管径较大，需采用汽车运输、吊车吊装下沟，吊车及汽车需行驶在浐河东路建设好的道路上，故管道施工单位应与道路管理部门保持良好的协作关系，积极创造良好的工作氛围，不得与道路管理部门发生矛盾，减少业主方、监理的协调工作难度。1.2.4本工程招标工期为93日历天，管道工程量2600米，工期相当紧张，因此，施工单位必须采取强大的施工力量和组织协调力度，确保本工程按期完工。1.2.5本程管道材质选用L290，根据此材质要求及输送介质要求，管道采用手工向下焊施工工艺，另外由于管径较大，焊接量大。在施工过程中，施工单位必须派出技术过硬的焊工承担本管道的焊接工作，以保证工程质量及进度。1.2.6由于管道由业主集中防腐，故施工单位在运输钢管时，须采取完善的安全措施，并采取合理的运输时间，以保证钢管的安全运输。第二章施工程序、方法及技术要求2.1管道施工主要施工程序施工准备→作业带清理、防护搭设→测量放线→材料进场布管→管道组对、焊接→焊缝无损检测→焊口防腐→管沟开挖→钢管防腐电火花检测→钢管下沟→管道吹扫→管道强度试验→管道气密性试验→管沟回填→警示带铺设→管沟回填及地面清理→交工验收2.2施工方法及技术要求2.2.1施工准备技术准备：熟悉和审查施工图纸，包括管道平面图、断面图，了解线路地形、地貌、地质及地下设施情况。参加由建设单位、设计单位和监理单位组织的设计交底及图纸会审，了解设计意图。备齐施工标准、规范。制定施工计划，编制施工方案，交报公司、业主及监理审批。参加由测量单位、建设单位、监理单位对施工单位进行的现场交桩工作，由线路起点开始，逐渐交接至终点。做好桩位交接记录。核对交桩记录、复查，准备好各类测量用表格。明确测量放线的位置及控制桩设置，收集场地的测量所需资料，做好技术交底。编制材料进场计划，并做好所需材料的进场准备工作。测量仪器及工机具准备：现场使用的经纬仪、水准仪、电火花检测仪等计量检测器具首先要按照施工机具配备表配备齐全，送专业检测单位进行检查和校核，经校验合格后，方可使用。挖掘机、电焊机等机械设备要检查运转良好方可进场。人员准备：按劳动力进场计划，组织相关人员进场，由专业技术人员进行施工技术交底和安全、文明施工技术交底。检查特殊工种持证上岗情况，并对特殊工种人员进行现场考核。临时水源、电源的准备：本工程的施工电源主要来源于柴油发电机，当施工区域的企业事业单位能够提供电网电源时，应尽可能地接入电力电源，这样可以降低施工成本，同时减小发电机工作时的噪声。在施工前，应对柴油发电机性能进行认真的检查，以保证发电机具有良好的工作性能。当发电机有故障时，及时安排新的发电机进入施工现场，以保证工程的顺利施工。2.2.2作业带清理、防护搭设由于本管道位于浐河东路西道...
