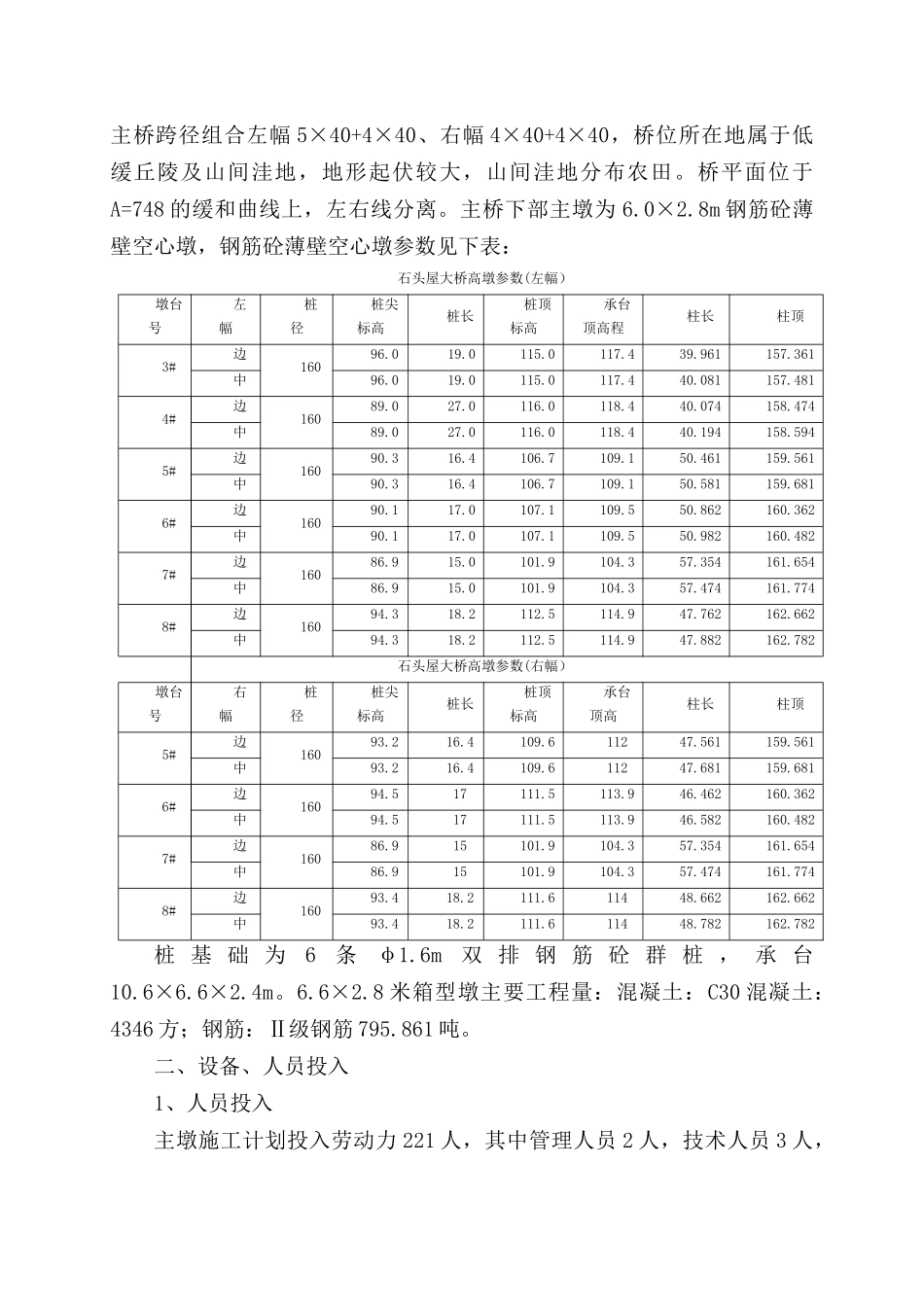

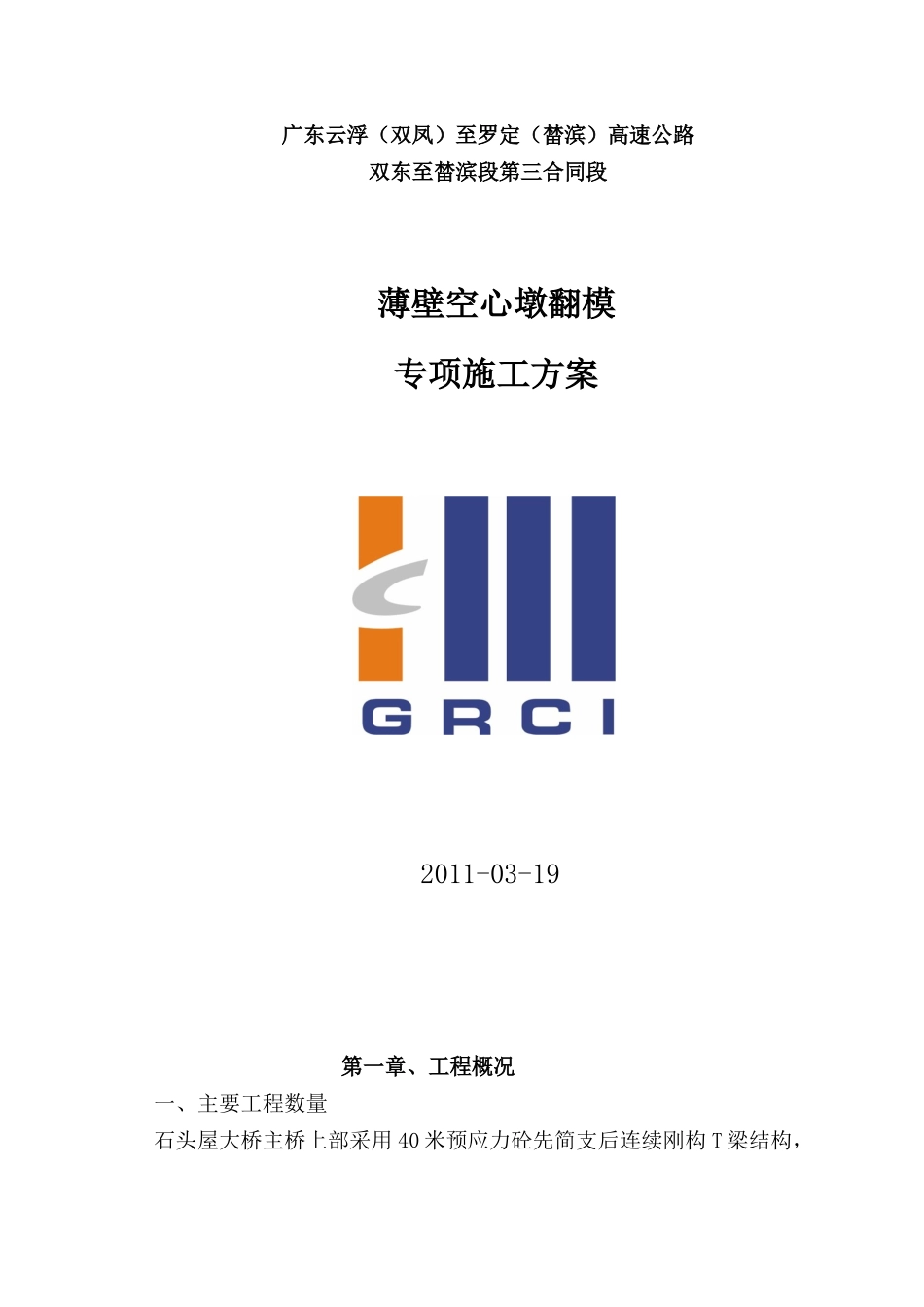

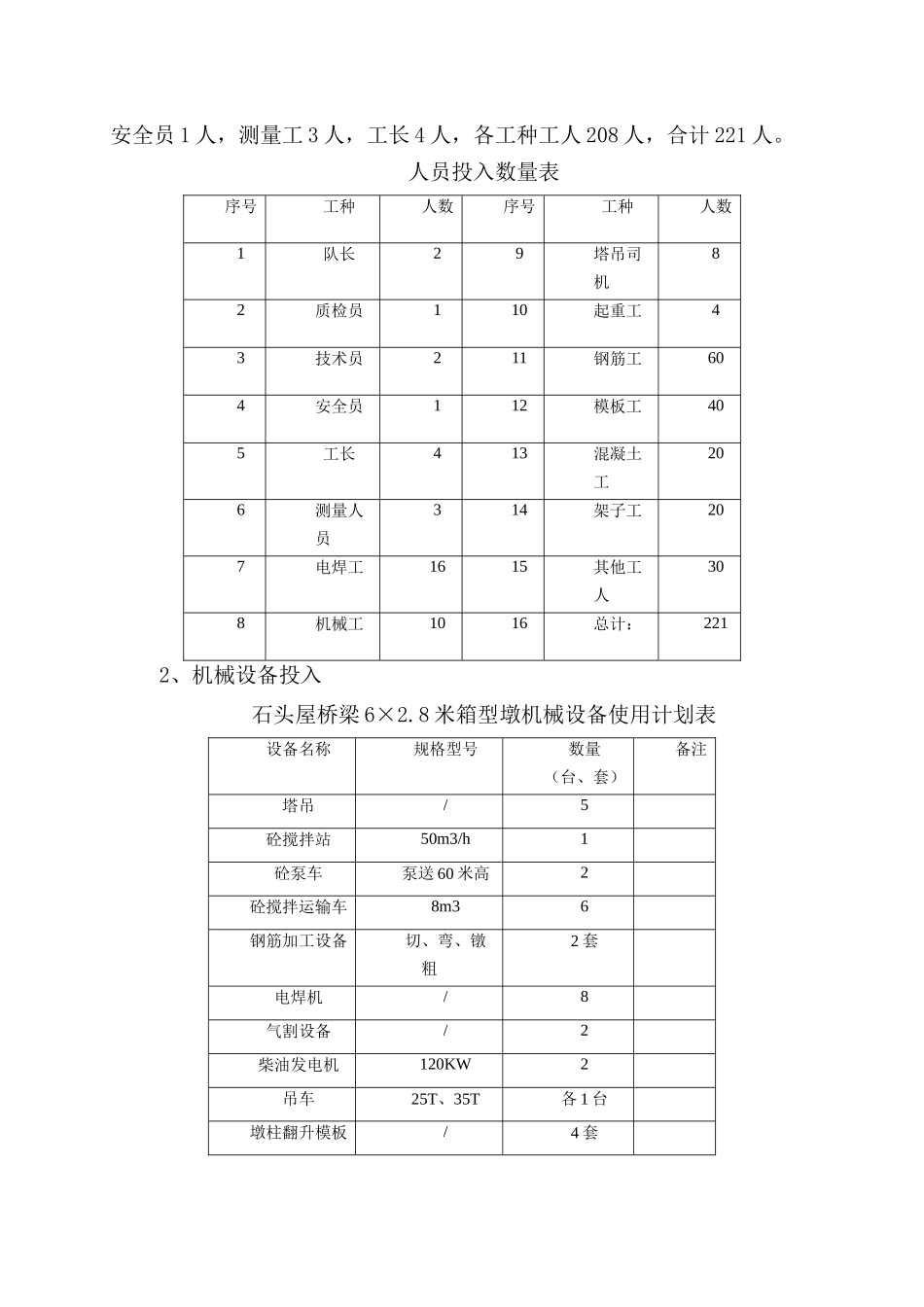

广东云浮（双凤）至罗定（榃滨）高速公路双东至榃滨段第三合同段薄壁空心墩翻模专项施工方案2011-03-19第一章、工程概况一、主要工程数量石头屋大桥主桥上部采用40米预应力砼先简支后连续刚构T梁结构，主桥跨径组合左幅5×40+4×40、右幅4×40+4×40，桥位所在地属于低缓丘陵及山间洼地，地形起伏较大，山间洼地分布农田。桥平面位于A=748的缓和曲线上，左右线分离。主桥下部主墩为6.0×2.8m钢筋砼薄壁空心墩，钢筋砼薄壁空心墩参数见下表：石头屋大桥高墩参数(左幅）墩台号左幅桩径桩尖标高桩长桩顶标高承台顶高程柱长柱顶3#边16096.019.0115.0117.439.961157.361中96.019.0115.0117.440.081157.4814#边16089.027.0116.0118.440.074158.474中89.027.0116.0118.440.194158.5945#边16090.316.4106.7109.150.461159.561中90.316.4106.7109.150.581159.6816#边16090.117.0107.1109.550.862160.362中90.117.0107.1109.550.982160.4827#边16086.915.0101.9104.357.354161.654中86.915.0101.9104.357.474161.7748#边16094.318.2112.5114.947.762162.662中94.318.2112.5114.947.882162.782石头屋大桥高墩参数(右幅）墩台号右幅桩径桩尖标高桩长桩顶标高承台顶高柱长柱顶5#边16093.216.4109.611247.561159.561中93.216.4109.611247.681159.6816#边16094.517111.5113.946.462160.362中94.517111.5113.946.582160.4827#边16086.915101.9104.357.354161.654中86.915101.9104.357.474161.7748#边16093.418.2111.611448.662162.662中93.418.2111.611448.782162.782桩基础为6条φ1.6m双排钢筋砼群桩，承台10.6×6.6×2.4m。6.6×2.8米箱型墩主要工程量：混凝土：C30混凝土：4346方；钢筋：Ⅱ级钢筋795.861吨。二、设备、人员投入1、人员投入主墩施工计划投入劳动力221人，其中管理人员2人，技术人员3人，安全员1人，测量工3人，工长4人，各工种工人208人，合计221人。人员投入数量表序号工种人数序号工种人数1队长29塔吊司机82质检员110起重工43技术员211钢筋工604安全员112模板工405工长413混凝土工206测量人员314架子工207电焊工1615其他工人308机械工1016总计：2212、机械设备投入石头屋桥梁6×2.8米箱型墩机械设备使用计划表设备名称规格型号数量（台、套）备注塔吊/5砼搅拌站50m3/h1砼泵车泵送60米高2砼搅拌运输车8m36钢筋加工设备切、弯、镦粗2套电焊机/8气割设备/2柴油发电机120KW2吊车25T、35T各1台墩柱翻升模板/4套全站仪NICOM1水准仪DS321砼强度试模150×150×1509组挖掘机EX2001装载机1根据现场施工情况和工程进度情况，适当增加机械设备和人员，确保按期完成施工任务。三、高墩桥梁施工方案设计研究墩模板就提升方法而言，有翻板模、滑板模和爬模；从面板材质又可分为木模、竹胶板模和钢模；从使用功能上还可分为曲面可调模板和一墩到顶模板。对于高桥墩，一般情况下优先考虑翻板钢模，无支架翻模可节省大量的支架材料及搭设支架所花费的时间，降低成本，直接加快工程进度。内外模刚度差异不宜太大，一般外模重量在100kg/m2～110kg/m2，内模75kg/m2～85kg/m2。模板可以考虑“一托二”和“一托三”两种情况。每层模板制作高度可以按1.5m,2.0m,3.0m3种。模板总制作高度可以考虑4.5m、6.0m、8.0m、9.0m4种情况。本工程采用无支架翻模施工。无支架翻模施工时，模板可在施工现场制作，成本相对较低;模板和内外作业平台可一次安装，并且适用于多种混凝土运输和提升方式，施工速度快;对泵送混凝土施工，能够随模板上翻同步接长泵送管道，提高了混凝土灌注速度;能够随时纠正墩身施工误差，便于模板及时清理、修整、刷油，混凝土表面平整光洁;采用塔吊提升模板及工作平台，设备不复杂，经济合理，拆模后的混凝土表面平整光洁，克服了滑模施工的不足。第二章、墩身施工方法一、翻模模板设计本工程模板方案中需要对浇注状态下面板、横肋与竖肋、法兰等的强度和刚度进行验算，对拉筋的强度进行验算，一般要求拉筋的安全系数不小于2倍，以防止局部破坏而引起整体破坏。对安立状态下模板的抗风性能及稳定性进行验算，必要时采取特殊措施。考虑到高墩超过30m时均为空心墩，内外均有一定的坡比，混凝...
