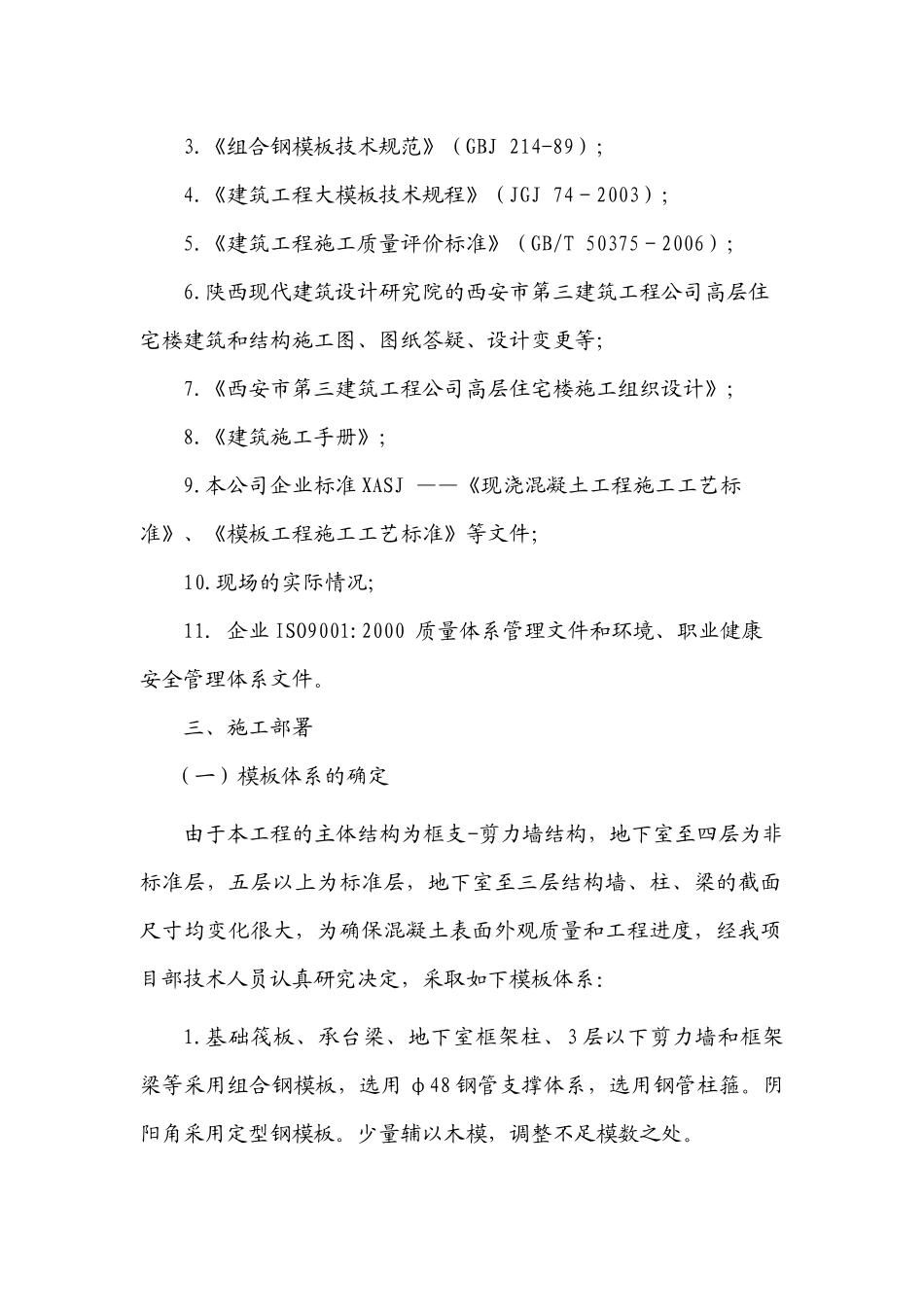

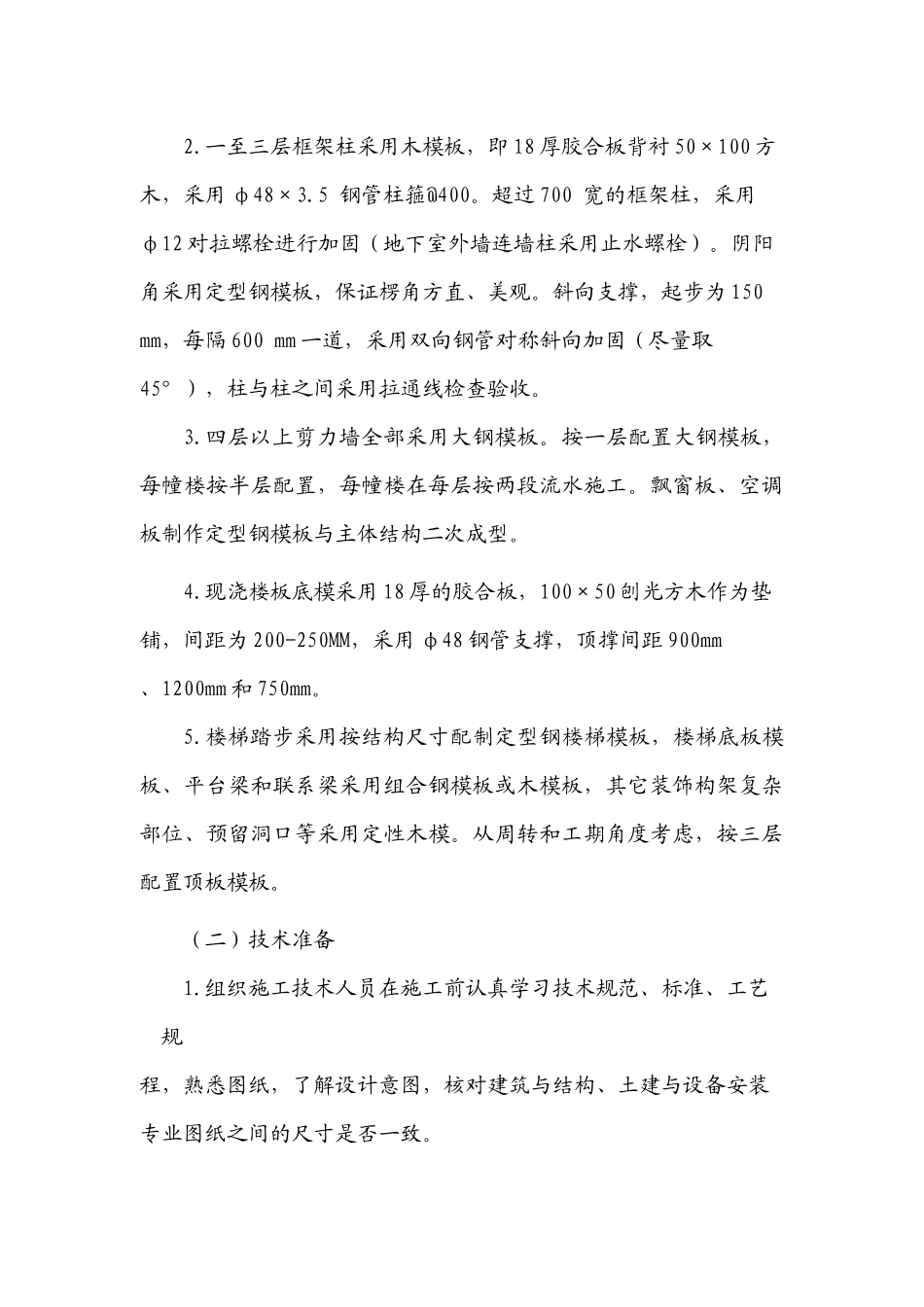

西安市第三建筑工程公司高层住宅楼模板工程施工方案一、工程概况西安市第三建筑工程公司高层住宅楼主楼结构类型为框肢—剪力墙结构。1~3层群楼结构类型为框架结构，4~24层住宅结构类型为剪力墙结构。1~3层层高分别为5.1m、5.1m和6m，4层层高为3.72m,五层以上层高为2.9m。框架柱截面：地下室至三层的框架柱截面主要为1100mm×1100mm、1000mm×1000mm、800mm×800mm、1100mm×2900mm。框架梁截面：地下室至三层的框架柱截面主要为450mm×1000mm、450mm×800mm、450mm×500mm、300mm×700mm、250mm×600mm、800mm×1900mm、800mm×1800mm、700mm×1600mm、800mm×1500mm、400mm×700mm、300mm×500mm等。墙体厚度：地下室外墙为300mm，地下室至3层的核心区墙厚为350、400、500、550mm，4层以上外墙为250mm，内墙为200mm。顶板厚度：地下室顶板为250mm，1层顶板为120mm，2层顶板为150mm，3层顶板为200mm，4层以上顶板厚度为150mm，其中卫生间、厨房为80mm。二、编制依据1.《混凝土结构工程施工质量验收规范》（GB50204－2002）；2.《建筑工程施工质量验收统一标准》(GB50300-2001);3.《组合钢模板技术规范》（GBJ214-89）；4.《建筑工程大模板技术规程》（JGJ74－2003）；5.《建筑工程施工质量评价标准》（GB/T50375－2006）；6.陕西现代建筑设计研究院的西安市第三建筑工程公司高层住宅楼建筑和结构施工图、图纸答疑、设计变更等；7.《西安市第三建筑工程公司高层住宅楼施工组织设计》；8.《建筑施工手册》；9.本公司企业标准XASJ——《现浇混凝土工程施工工艺标准》、《模板工程施工工艺标准》等文件；10.现场的实际情况;11.企业ISO9001:2000质量体系管理文件和环境、职业健康安全管理体系文件。三、施工部署（一）模板体系的确定由于本工程的主体结构为框支-剪力墙结构，地下室至四层为非标准层，五层以上为标准层，地下室至三层结构墙、柱、梁的截面尺寸均变化很大，为确保混凝土表面外观质量和工程进度，经我项目部技术人员认真研究决定，采取如下模板体系：1.基础筏板、承台梁、地下室框架柱、3层以下剪力墙和框架梁等采用组合钢模板，选用φ48钢管支撑体系，选用钢管柱箍。阴阳角采用定型钢模板。少量辅以木模，调整不足模数之处。2.一至三层框架柱采用木模板，即18厚胶合板背衬50×100方木，采用φ48×3.5钢管柱箍@400。超过700宽的框架柱，采用φ12对拉螺栓进行加固（地下室外墙连墙柱采用止水螺栓）。阴阳角采用定型钢模板，保证楞角方直、美观。斜向支撑，起步为150mm，每隔600mm一道，采用双向钢管对称斜向加固（尽量取45°），柱与柱之间采用拉通线检查验收。3.四层以上剪力墙全部采用大钢模板。按一层配置大钢模板，每幢楼按半层配置，每幢楼在每层按两段流水施工。飘窗板、空调板制作定型钢模板与主体结构二次成型。4.现浇楼板底模采用18厚的胶合板，100×50刨光方木作为垫铺，间距为200-250MM，采用φ48钢管支撑，顶撑间距900mm、1200mm和750mm。5.楼梯踏步采用按结构尺寸配制定型钢楼梯模板，楼梯底板模板、平台梁和联系梁采用组合钢模板或木模板，其它装饰构架复杂部位、预留洞口等采用定性木模。从周转和工期角度考虑，按三层配置顶板模板。（二）技术准备1.组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉图纸，了解设计意图，核对建筑与结构、土建与设备安装专业图纸之间的尺寸是否一致。2.按照编制的模板工程施工方案和计算书，严格执行技术交底制度，分阶段施工前对劳务队进行的详细技术交底，交底应图文并茂。3.所有劳务人员必须经过专业职业技能岗位培训，并持证上岗。4.对拉螺栓、对拉片等根据不同位置进行详细的计算，提前进行加工。5.各种预留洞口在钢筋绑扎后及时预埋，并采取可靠加固措施。（三）流水段的划分1.总体施工段的划分由于本工程建设场地周边距离十分紧张，钢筋、模板等材料的加工和堆放仅有北侧和南侧部分场地可以利用，但也不能满足施工要求。结合现场条件和施工要求，本工程主体结构施工计划采取分段分区流水施工的方式。具体分段图见图1所示。1）A段：轴~轴；2）B段：轴~轴。主体结构施工分段图（图1）注：A段主体结构由...
