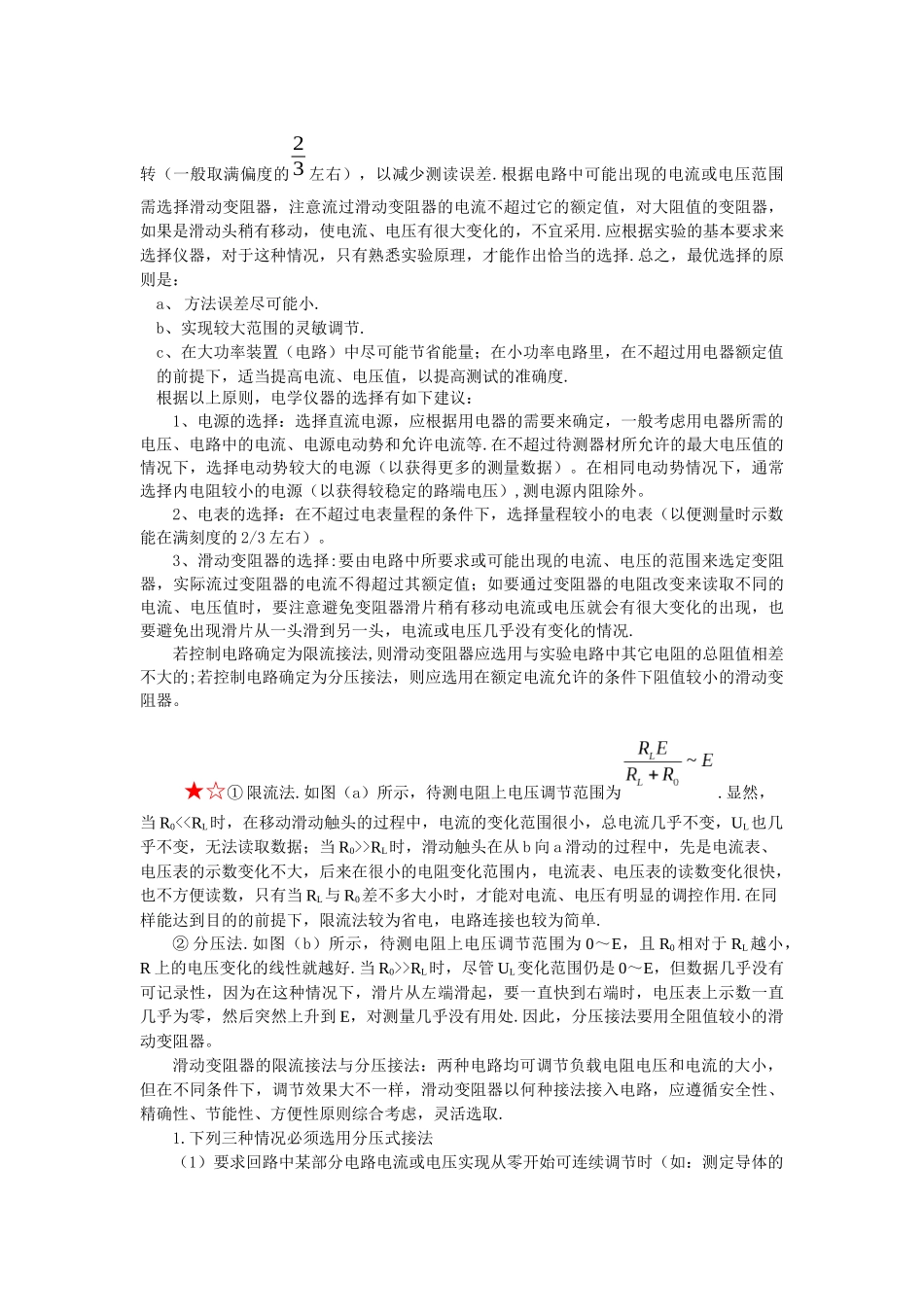

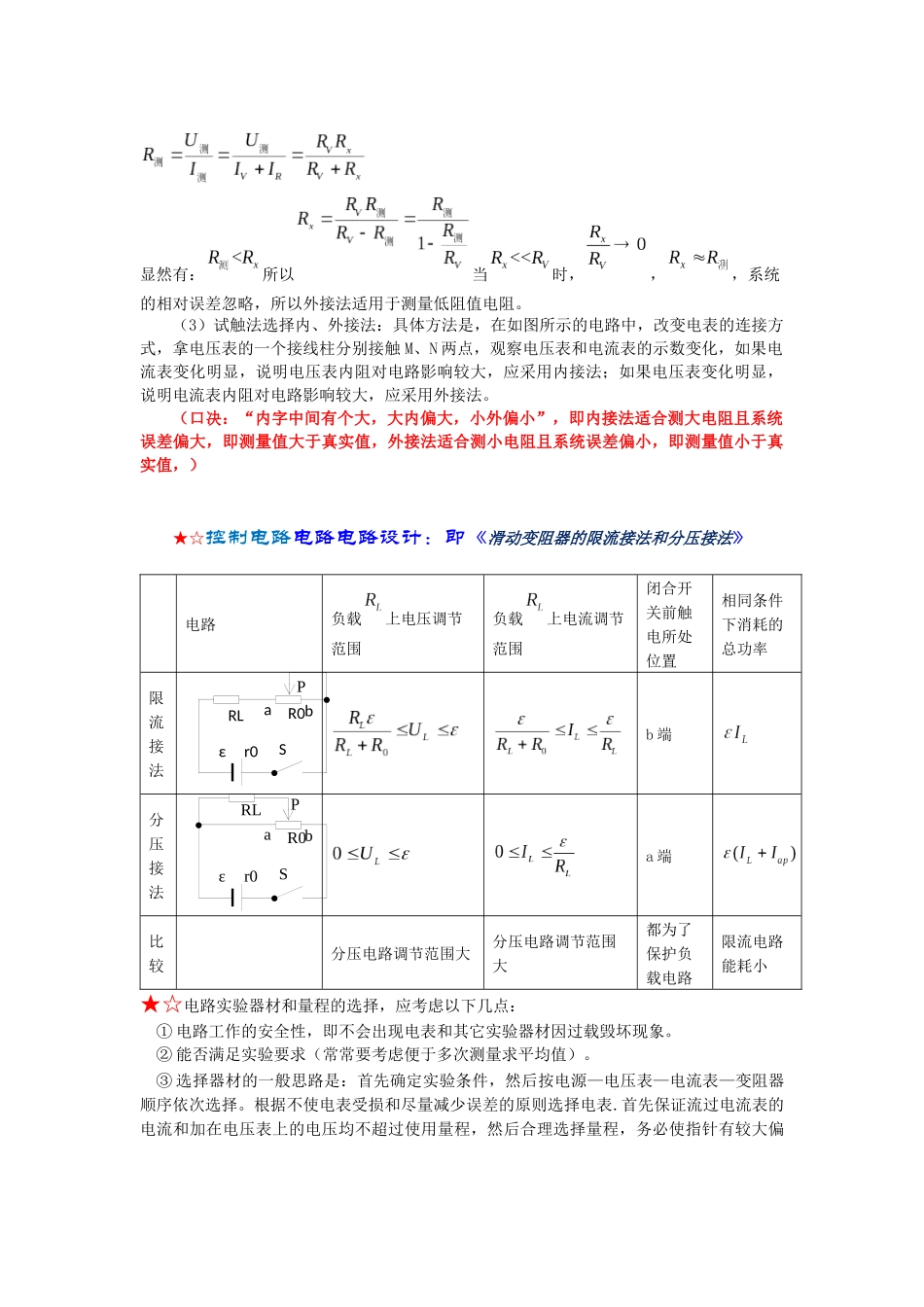

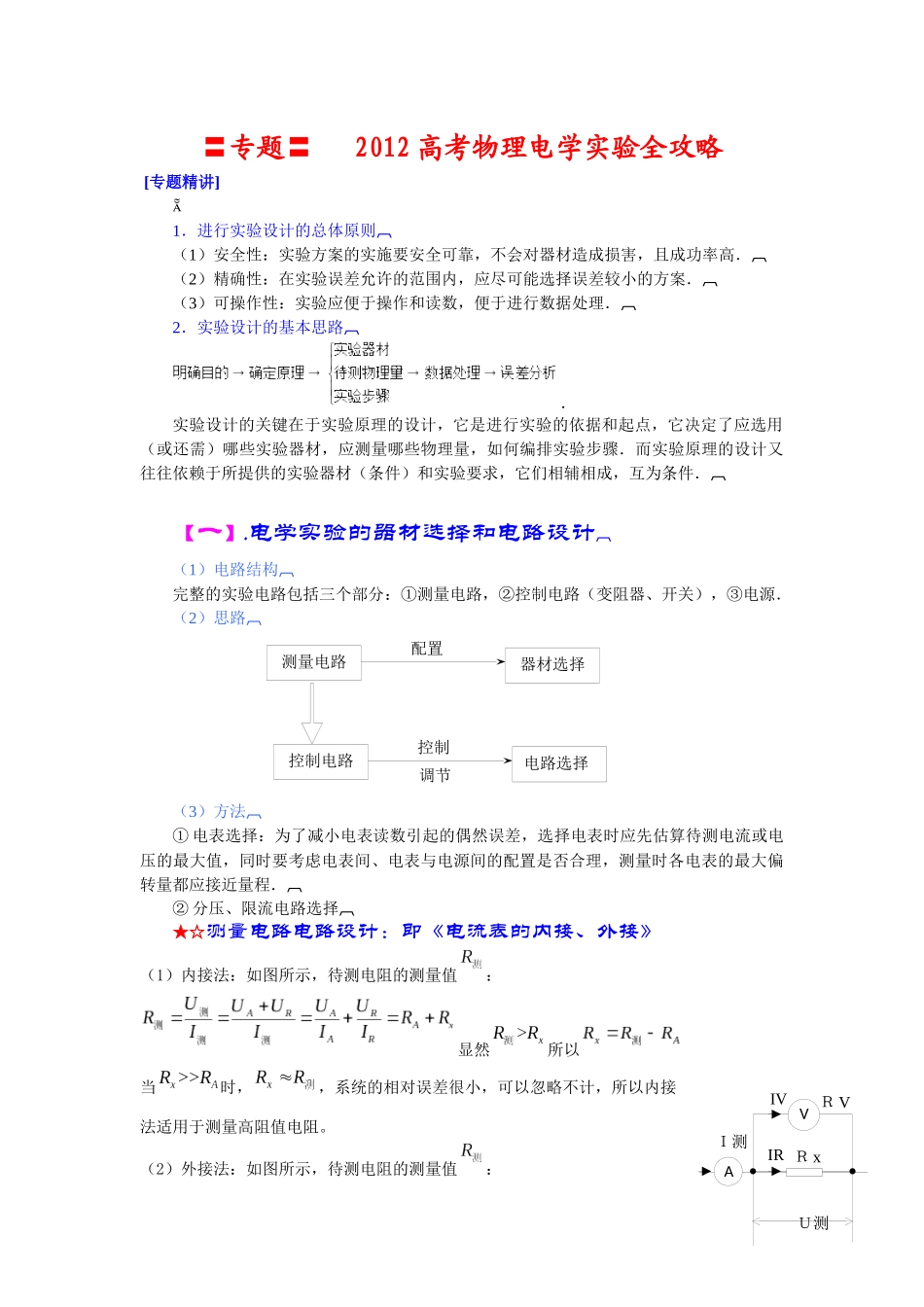

测量电路器材选择配置控制电路电路选择控制调节Ｉ测ＲxＵ测ＲVVIVIRA〓专题〓2012高考物理电学实验全攻略[专题精讲]1．进行实验设计的总体原则（1）安全性：实验方案的实施要安全可靠，不会对器材造成损害，且成功率高．（2）精确性：在实验误差允许的范围内，应尽可能选择误差较小的方案．（3）可操作性：实验应便于操作和读数，便于进行数据处理．2．实验设计的基本思路．实验设计的关键在于实验原理的设计，它是进行实验的依据和起点，它决定了应选用（或还需）哪些实验器材，应测量哪些物理量，如何编排实验步骤．而实验原理的设计又往往依赖于所提供的实验器材（条件）和实验要求，它们相辅相成，互为条件．【一】.电学实验的器材选择和电路设计（1）电路结构完整的实验电路包括三个部分：①测量电路，②控制电路（变阻器、开关），③电源．（2）思路（3）方法①电表选择：为了减小电表读数引起的偶然误差，选择电表时应先估算待测电流或电压的最大值，同时要考虑电表间、电表与电源间的配置是否合理，测量时各电表的最大偏转量都应接近量程．②分压、限流电路选择★☆测量电路电路设计：即《电流表的内接、外接》（1）内接法：如图所示，待测电阻的测量值：显然所以当时，，系统的相对误差很小，可以忽略不计，所以内接法适用于测量高阻值电阻。（2）外接法：如图所示，待测电阻的测量值：RLR0Sabεr0PRLR0Sabεr0P显然有：所以当时，，，系统的相对误差忽略，所以外接法适用于测量低阻值电阻。（3）试触法选择内、外接法：具体方法是，在如图所示的电路中，改变电表的连接方式，拿电压表的一个接线柱分别接触M、N两点，观察电压表和电流表的示数变化，如果电流表变化明显，说明电压表内阻对电路影响较大，应采用内接法；如果电压表变化明显，说明电流表内阻对电路影响较大，应采用外接法。（口决：“内字中间有个大，大内偏大，小外偏小”，即内接法适合测大电阻且系统误差偏大，即测量值大于真实值，外接法适合测小电阻且系统误差偏小，即测量值小于真实值，）★☆控制电路电路电路设计：即《滑动变阻器的限流接法和分压接法》电路负载上电压调节范围负载上电流调节范围闭合开关前触电所处位置相同条件下消耗的总功率限流接法b端分压接法a端比较分压电路调节范围大分压电路调节范围大都为了保护负载电路限流电路能耗小★☆电路实验器材和量程的选择，应考虑以下几点：①电路工作的安全性，即不会出现电表和其它实验器材因过载毁坏现象。②能否满足实验要求（常常要考虑便于多次测量求平均值）。③选择器材的一般思路是：首先确定实验条件，然后按电源—电压表—电流表—变阻器顺序依次选择。根据不使电表受损和尽量减少误差的原则选择电表.首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大偏转（一般取满偏度的23左右），以减少测读误差.根据电路中可能出现的电流或电压范围需选择滑动变阻器，注意流过滑动变阻器的电流不超过它的额定值，对大阻值的变阻器，如果是滑动头稍有移动，使电流、电压有很大变化的，不宜采用.应根据实验的基本要求来选择仪器，对于这种情况，只有熟悉实验原理，才能作出恰当的选择.总之，最优选择的原则是：a、方法误差尽可能小.b、实现较大范围的灵敏调节.c、在大功率装置（电路）中尽可能节省能量；在小功率电路里，在不超过用电器额定值的前提下，适当提高电流、电压值，以提高测试的准确度.根据以上原则，电学仪器的选择有如下建议：1、电源的选择：选择直流电源，应根据用电器的需要来确定，一般考虑用电器所需的电压、电路中的电流、电源电动势和允许电流等.在不超过待测器材所允许的最大电压值的情况下，选择电动势较大的电源（以获得更多的测量数据）。在相同电动势情况下，通常选择内电阻较小的电源（以获得较稳定的路端电压）,测电源内阻除外。2、电表的选择：在不超过电表量程的条件下，选择量程较小的电表（以便测量时示数能在满刻度的2/3左右）。3、滑动变阻器的选择:要由电路中所要求或可能出现的电流、电压的范围来选定变阻器，实际流过变阻器的电...
