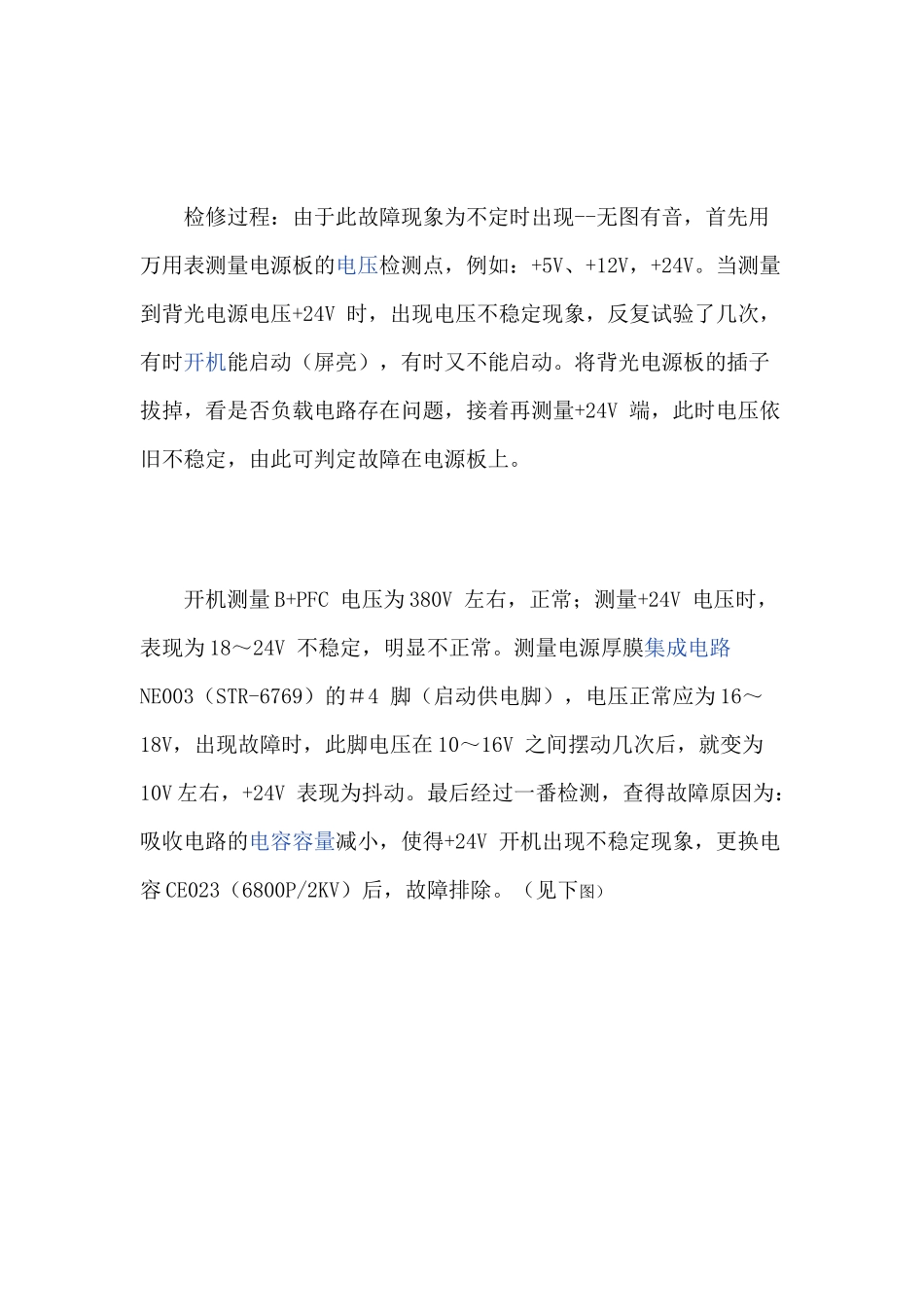

海信液晶电视故障维修实例(图)1、机型：TLM4237?SL故障现象：不定时无图有音检修过程：由于此故障现象为不定时出现--无图有音，首先用万用表测量电源板的电压检测点，例如：+5V、+12V，+24V。当测量到背光电源电压+24V时，出现电压不稳定现象，反复试验了几次，有时开机能启动（屏亮），有时又不能启动。将背光电源板的插子拔掉，看是否负载电路存在问题，接着再测量+24V端，此时电压依旧不稳定，由此可判定故障在电源板上。开机测量B+PFC电压为380V左右，正常；测量+24V电压时，表现为18～24V不稳定，明显不正常。测量电源厚膜集成电路NE003（STR-6769）的＃4脚（启动供电脚），电压正常应为16～18V，出现故障时，此脚电压在10～16V之间摆动几次后，就变为10V左右，+24V表现为抖动。最后经过一番检测，查得故障原因为：吸收电路的电容容量减小，使得+24V开机出现不稳定现象，更换电容CE023（6800P/2KV）后，故障排除。（见下图）2、机型：TF2919H故障现象：不定时黑屏检修过程：根据故障现象已检查并替代过集成电路N201（TMPA8859-5）和高频头A101（TDQ-3H3—HS—1），开机试机将黑背景关掉，故障出现时为暗淡的雪花，有断续的声音，怀疑存在虚焊的地方。打开机壳，故障出现时用手按动大板故障即可恢复，看来大板确实存在虚焊的地方，找来台灯，将线路板照了遍也没有发现虚焊、板断的地方，右手按压大板的任何位置故障都有变化。静下心来仔细分析，故障为暗淡的雪花有伴音，有暗淡的雪花应该为中放电路部分的问题，而有伴音的话似乎又说明中放电路是正常的。仔细检查，发现当按到电容C811的负端时，屏幕的雪花明显变亮，看来问题就在此处。仔细观察，C811的正极元件腿根本就没有穿过线路板，应该就是假焊。为了证实问题，用电容跨在C811处，电视机即恢复正常，证实了我的想法。将该电容重新处理了一下，电视机恢复正常。分析C811是TV—VIDEO信号去TC4053（AV/TV）切换集成块的耦合电容，按说这个电容虚焊的话，应该出现纯黑屏的故障，而不是暗淡的雪花。分析认为，是C811电容虚焊引入了干扰信号所致。3、机型：TLM46V69P故障现象：三无，灯亮检修过程：开机三无、灯亮，首先对机器进行升级处理，升级后故障现象依旧。开壳测量各点电压，发现集成电路U5（AMS1117-3.3）电压不正常，仅为1.3V，正常电压应为3.3V。测量输入端电压5Vstb正常，试代换集成电路U5后，故障排除。分析此故障可能是电压的异常导致，也可能是元器件本身质量问题造成的。4、机型：TLM5229P故障现象：AV/TV无信号检修过程：开机发现AV无图像，屏幕上出现异常的警示符号，怀疑是软件问题，试代换U600（24LC64）存储器后，AV图像正常，但TV信号不正常。对机器进行升级操作后，故障未排除。查阅图纸，发现AV、TV经过集成电路U302处理后，进入BGA封装的主芯片，试代换集成电路U302（MAX4550）后，故障排除。分析此故障可能是由于集成电路U302损坏，引起U600存储器数据混乱，造成AV出现无图像故障。5、机型：TLM3737D故障现象：花屏检修过程：服务商送修一块TLM3737D主板，主板板号为RSAG7.820.888，故障现象是花屏，满屏绿色马赛克方格闪动，字符也一样。根据故障现象分析，此故障应属于DDR动态存储器部位的故障，DDR动态存储器主要功能是用来存储和读取图像数字信号，为主芯片提供一个图像数据运算的空间。此机型采用了一块128M的动态存储器，型号为HY5DU281622ETP，服务商更换了一块，故障现象依旧。查看电路图，DDR动态存储器芯片除了2.5V供电和地线，其余几乎全部与主芯片连接，一共有8路供电，9路地线，DATA信息数据线有16根，通过四个100Ω的排阻和主芯片连接，ADDR地址数据线12根直接连接到主芯片。时钟信号＃44脚、＃45脚、＃46脚通过3个10Ω电阻连接到主芯片，＃21脚WE读写控制直接连接到主芯片，＃22脚为CAS列地址选通信号和＃23脚RAS行地址选通信号都直接连接到主芯片，＃16脚、＃20脚、＃47脚、＃51脚QDM信号和QDS信号输入/输出控制直接和主芯片连接。经过检查，发现此现象为线路过孔短路原因。分析此线路板的布线情况比较复杂，线路板的过孔连接较多，易出现过孔连接线断路现象，有一处过孔断线，就会...
