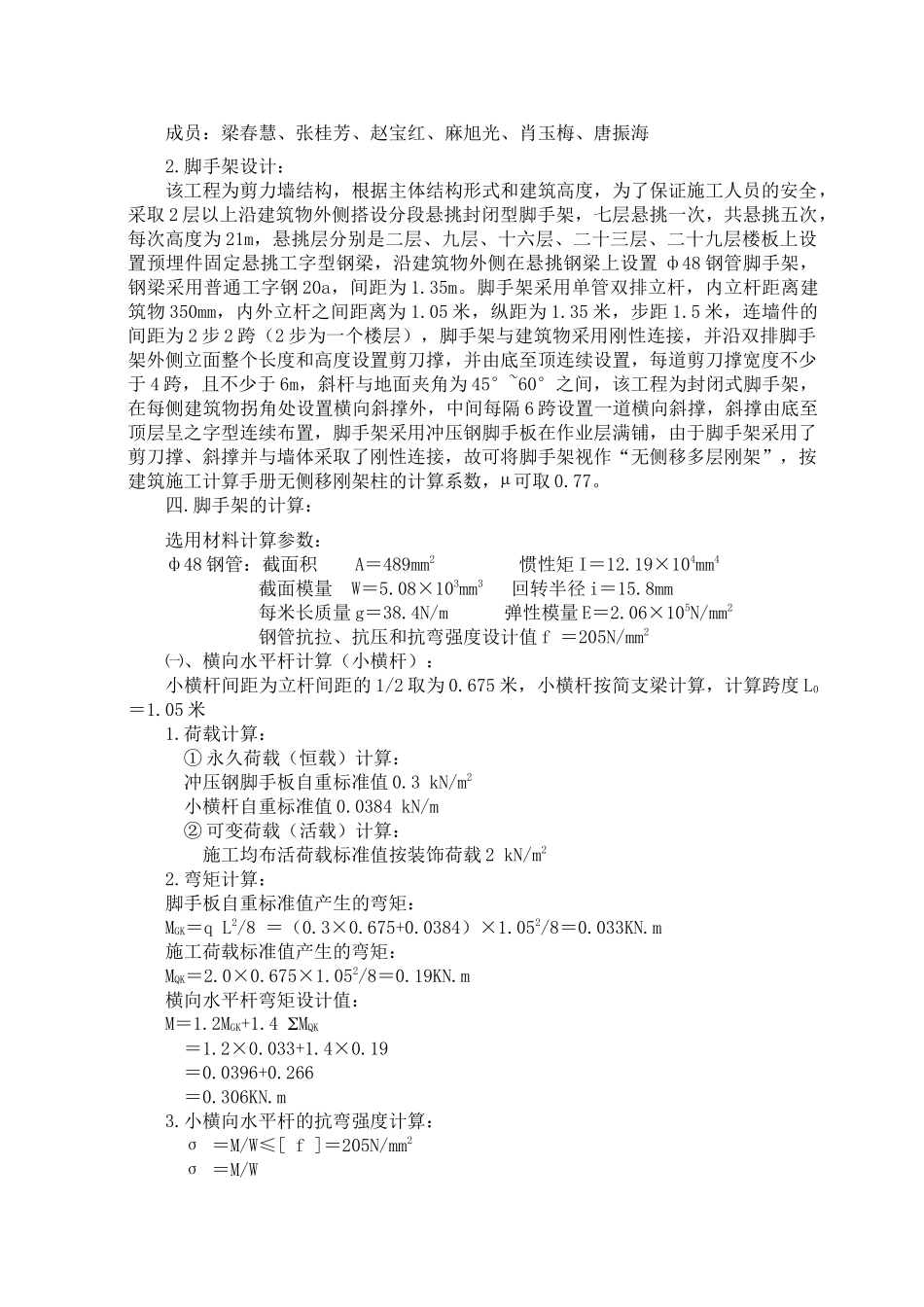

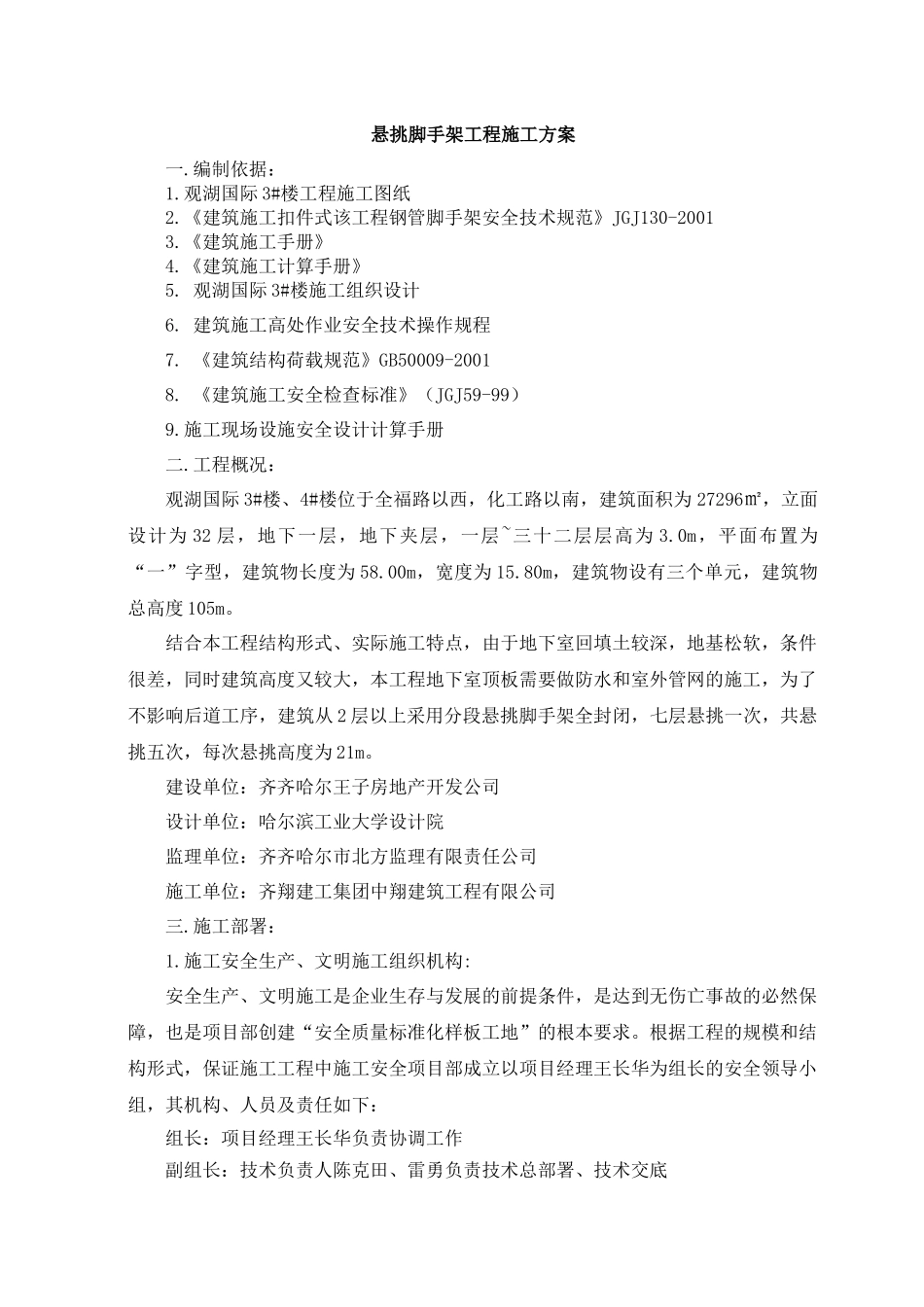

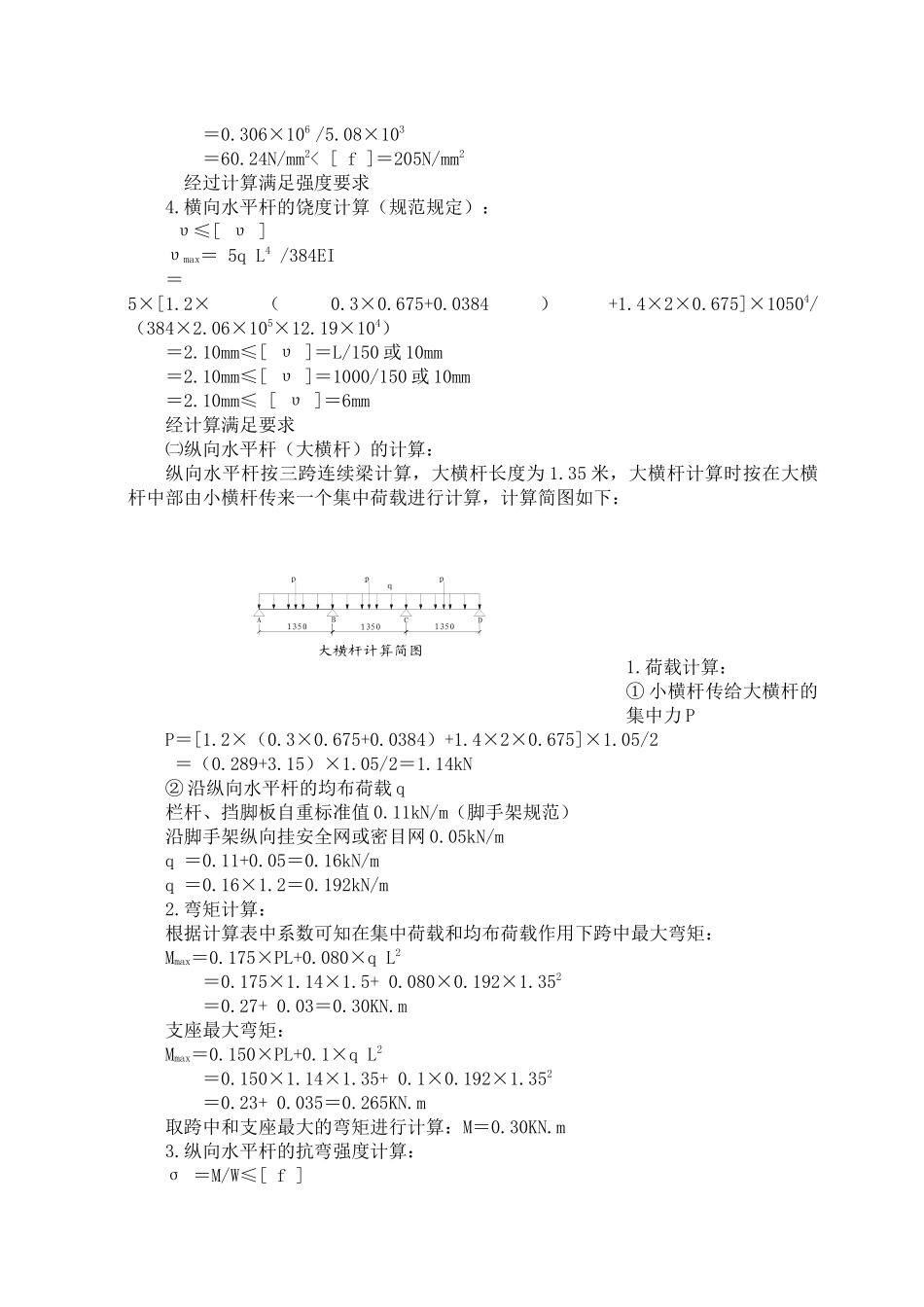

悬挑脚手架工程施工方案一.编制依据：1.观湖国际3#楼工程施工图纸2.《建筑施工扣件式该工程钢管脚手架安全技术规范》JGJ130-20013.《建筑施工手册》4.《建筑施工计算手册》5.观湖国际3#楼施工组织设计6.建筑施工高处作业安全技术操作规程7.《建筑结构荷载规范》GB50009-20018.《建筑施工安全检查标准》（JGJ59-99）9.施工现场设施安全设计计算手册二.工程概况：观湖国际3#楼、4#楼位于全福路以西，化工路以南，建筑面积为27296㎡，立面设计为32层，地下一层，地下夹层，一层~三十二层层高为3.0m，平面布置为“一”字型，建筑物长度为58.00m，宽度为15.80m，建筑物设有三个单元，建筑物总高度105m。结合本工程结构形式、实际施工特点，由于地下室回填土较深，地基松软，条件很差，同时建筑高度又较大，本工程地下室顶板需要做防水和室外管网的施工，为了不影响后道工序，建筑从2层以上采用分段悬挑脚手架全封闭，七层悬挑一次，共悬挑五次，每次悬挑高度为21m。建设单位：齐齐哈尔王子房地产开发公司设计单位：哈尔滨工业大学设计院监理单位：齐齐哈尔市北方监理有限责任公司施工单位：齐翔建工集团中翔建筑工程有限公司三.施工部署：1.施工安全生产、文明施工组织机构:安全生产、文明施工是企业生存与发展的前提条件，是达到无伤亡事故的必然保障，也是项目部创建“安全质量标准化样板工地”的根本要求。根据工程的规模和结构形式，保证施工工程中施工安全项目部成立以项目经理王长华为组长的安全领导小组，其机构、人员及责任如下：组长：项目经理王长华负责协调工作副组长：技术负责人陈克田、雷勇负责技术总部署、技术交底成员：梁春慧、张桂芳、赵宝红、麻旭光、肖玉梅、唐振海2.脚手架设计：该工程为剪力墙结构，根据主体结构形式和建筑高度，为了保证施工人员的安全，采取2层以上沿建筑物外侧搭设分段悬挑封闭型脚手架，七层悬挑一次，共悬挑五次，每次高度为21m，悬挑层分别是二层、九层、十六层、二十三层、二十九层楼板上设置预埋件固定悬挑工字型钢梁，沿建筑物外侧在悬挑钢梁上设置ф48钢管脚手架，钢梁采用普通工字钢20a，间距为1.35m。脚手架采用单管双排立杆，内立杆距离建筑物350mm，内外立杆之间距离为1.05米，纵距为1.35米，步距1.5米，连墙件的间距为2步2跨（2步为一个楼层），脚手架与建筑物采用刚性连接，并沿双排脚手架外侧立面整个长度和高度设置剪刀撑，并由底至顶连续设置，每道剪刀撑宽度不少于4跨，且不少于6m，斜杆与地面夹角为45°~60°之间，该工程为封闭式脚手架，在每侧建筑物拐角处设置横向斜撑外，中间每隔6跨设置一道横向斜撑，斜撑由底至顶层呈之字型连续布置，脚手架采用冲压钢脚手板在作业层满铺，由于脚手架采用了剪刀撑、斜撑并与墙体采取了刚性连接，故可将脚手架视作“无侧移多层刚架”，按建筑施工计算手册无侧移刚架柱的计算系数，µ可取0.77。四.脚手架的计算：选用材料计算参数：ф48钢管：截面积A＝489mm2惯性矩I＝12.19×104mm4截面模量W＝5.08×103mm3回转半径i＝15.8mm每米长质量g＝38.4N/m弹性模量E＝2.06×105N/mm2钢管抗拉、抗压和抗弯强度设计值f＝205N/mm2㈠、横向水平杆计算（小横杆）：小横杆间距为立杆间距的1/2取为0.675米，小横杆按简支梁计算，计算跨度L0＝1.05米1.荷载计算：①永久荷载（恒载）计算：冲压钢脚手板自重标准值0.3kN/m2小横杆自重标准值0.0384kN/m②可变荷载（活载）计算：施工均布活荷载标准值按装饰荷载2kN/m22.弯矩计算：脚手板自重标准值产生的弯矩：MGK＝qL2/8＝（0.3×0.675+0.0384）×1.052/8＝0.033KN.m施工荷载标准值产生的弯矩：MQK＝2.0×0.675×1.052/8＝0.19KN.m横向水平杆弯矩设计值：M＝1.2MGK+1.4MQK＝1.2×0.033+1.4×0.19＝0.0396+0.266＝0.306KN.m3.小横向水平杆的抗弯强度计算：σ＝M/W≤[f]＝205N/mm2σ＝M/W＝0.306×106/5.08×103＝60.24N/mm2<[f]＝205N/mm2经过计算满足强度要求4.横向水平杆的饶度计算（规范规定）：υ≤[υ]υmax＝5qL4/384EI＝5×[1.2×（0.3×0.675+0.0384）+1.4×2×0.675]×10504/（384×2.06×105×12.19×104）＝2.10mm≤[υ]＝L/150或10mm＝2.10mm...
