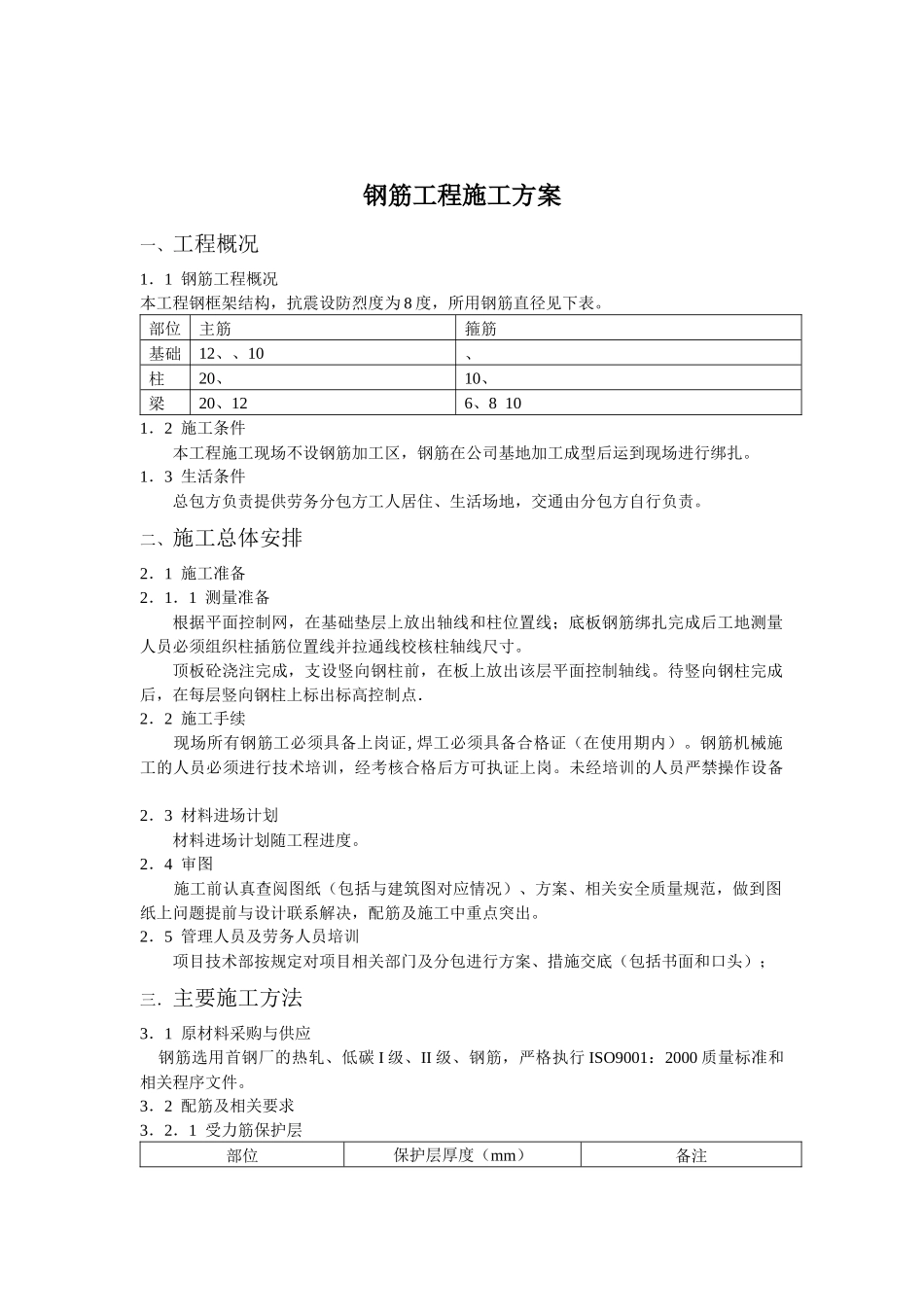

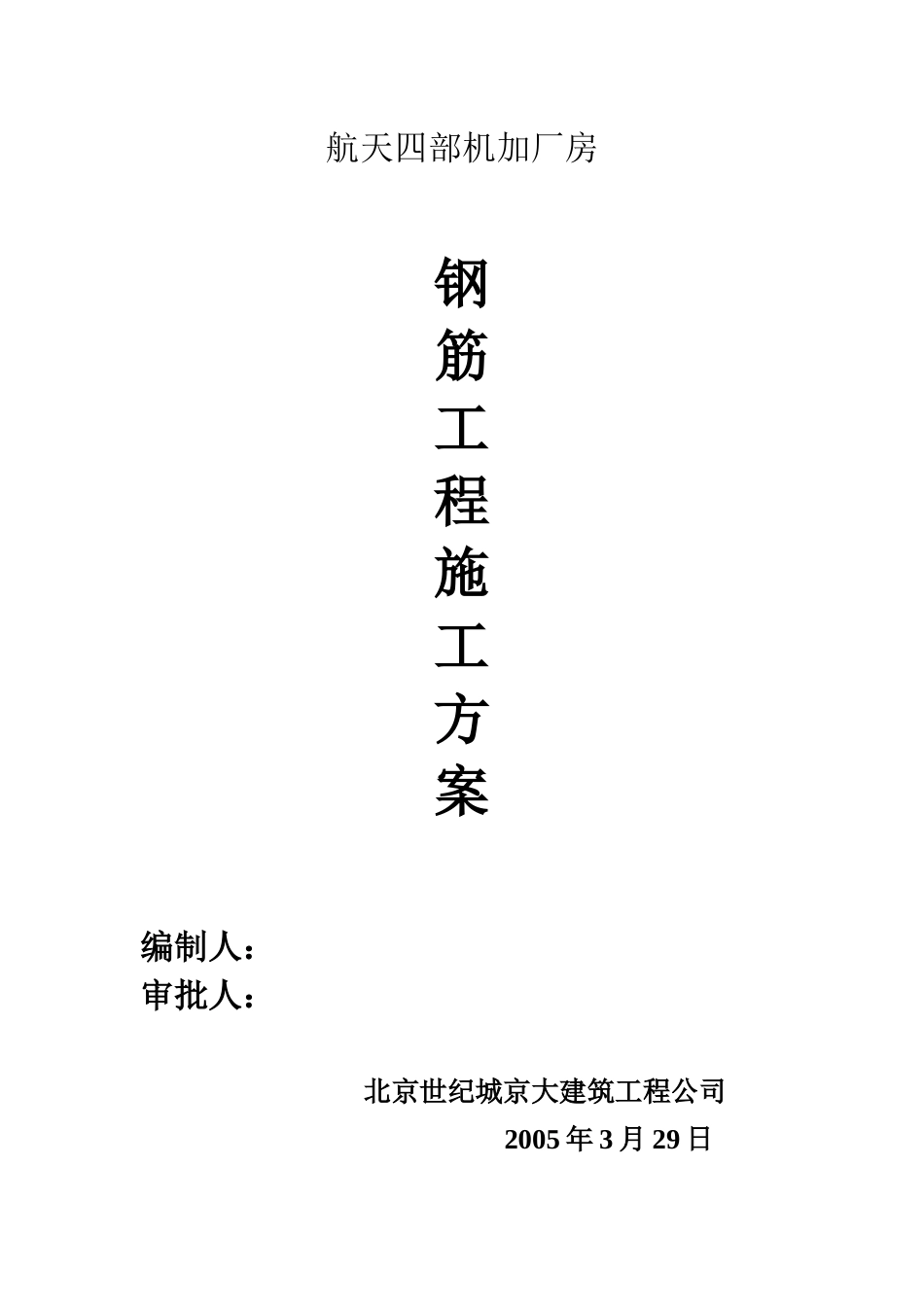

航天四部机加厂房钢筋工程施工方案编制人：审批人：北京世纪城京大建筑工程公司2005年3月29日目录一、工程概况二、施工总体安排三、主要施工方法四、技术质量保证措施五、安全消防措施钢筋工程施工方案一、工程概况1．1钢筋工程概况本工程钢框架结构，抗震设防烈度为8度，所用钢筋直径见下表。部位主筋箍筋基础12、、10、柱20、10、梁20、126、8101．2施工条件本工程施工现场不设钢筋加工区，钢筋在公司基地加工成型后运到现场进行绑扎。1．3生活条件总包方负责提供劳务分包方工人居住、生活场地，交通由分包方自行负责。二、施工总体安排2．1施工准备2．1．1测量准备根据平面控制网，在基础垫层上放出轴线和柱位置线；底板钢筋绑扎完成后工地测量人员必须组织柱插筋位置线并拉通线校核柱轴线尺寸。顶板砼浇注完成，支设竖向钢柱前，在板上放出该层平面控制轴线。待竖向钢柱完成后，在每层竖向钢柱上标出标高控制点．2．2施工手续现场所有钢筋工必须具备上岗证,焊工必须具备合格证（在使用期内）。钢筋机械施工的人员必须进行技术培训，经考核合格后方可执证上岗。未经培训的人员严禁操作设备2．3材料进场计划材料进场计划随工程进度。2．4审图施工前认真查阅图纸（包括与建筑图对应情况）、方案、相关安全质量规范，做到图纸上问题提前与设计联系解决，配筋及施工中重点突出。2．5管理人员及劳务人员培训项目技术部按规定对项目相关部门及分包进行方案、措施交底（包括书面和口头）；三．主要施工方法3．1原材料采购与供应钢筋选用首钢厂的热轧、低碳I级、II级、钢筋，严格执行ISO9001：2000质量标准和相关程序文件。3．2配筋及相关要求3．2．1受力筋保护层部位保护层厚度（mm）备注底板40不小于纵向主筋直径梁25（砼C20:30）柱30楼板、203．2．2钢筋锚固名称锚固长度末端弯钩长度备注D<25D≥25≥10d基础梁31d34d40d底板35d40d≥10d墙柱查筋直接插到底板下表面≥10d3．2．3钢筋接头及搭接长度A钢筋搭接长度见下表且≥300:钢筋级别C30d≤25d＞25I级钢29dII级钢41d47d3．3．钢筋加工钢筋加工的形状、尺寸必须符合图纸要求。A钢筋调直采用冷拉方法进行钢筋调直，I级钢筋冷拉率为≯10％。B钢筋弯曲成型1）钢筋的弯钩或弯折：I级钢筋末端做180°弯钩，其圆弧弯曲直径2.5d（d为钢筋直径），平直部分长度为10d；（II级钢筋末端需做90°或135°弯折时，II级钢筋的弯曲直径为4d。2）箍筋末端的弯钩：I级钢筋弯钩的弯曲直径≥受力钢筋直径或箍筋直径的2.5倍，弯钩平直部分的长度为箍筋直径10倍，弯钩形式为45°／135°。3．4施工方法3．4．1准备及基本方法（1）核对成品钢筋的钢号、直径、形状、尺寸和数量是否与料单料牌相符；如有错漏，应纠正增补。（2）柱插筋采用定位筋固定。贴模筋加工尺寸必须准确，定位筋拆除后要立即清理干净，校正尺寸，偏差较大的严禁使用。（3）直径≤12mm钢筋采用22号铁丝梆扎，直径＞12mm钢筋采用20号铁丝绑扎。3．4．2钢筋摆放位置线的标定在垫层上放出轴线、，并标出底板钢筋以及柱插筋位置线，每根底板钢筋位置线用至少两个粉笔点来标识，柱插筋在插入部分的底和顶用红漆标点标识。板筋、梁主筋摆放线（位置线与标高线）分别在每层顶板模板四周和梁底模端部标出。柱、梁箍筋摆放线在对角主筋上标出。3．4．3钢筋绑扎及安装（1）底板、钢筋a．钢筋网的绑扎：所用钢筋交错点均绑扎，且必须牢固。同一水平直线上相邻绑扣呈“八”字型，朝向混凝土体内部，同一直线上相邻绑扣露头部分朝向正反交错。b．箍筋的接头（弯钩合处）沿受力方向错开设置，箍筋转用与受力钢筋交叉点均应扎牢，绑扎箍筋时绑扣相互间应成八字形。（2）柱钢筋绑扎1）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下伸出的钢筋上，然后绑扎定位钢筋，立柱子钢筋。2）画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。3）柱箍筋绑扎、连接箍筋的接头（弯钩叠合处）应交错布置在四角纵向钢筋上，柱角钢筋与箍筋间用双扣交错绑牢，绑扣相线间应成八字形。箍筋与主筋要垂直。4）下层柱竖向筋露出楼面部分，用柱箍将其固定。5）柱截面有变化时，下柱筋露出...
