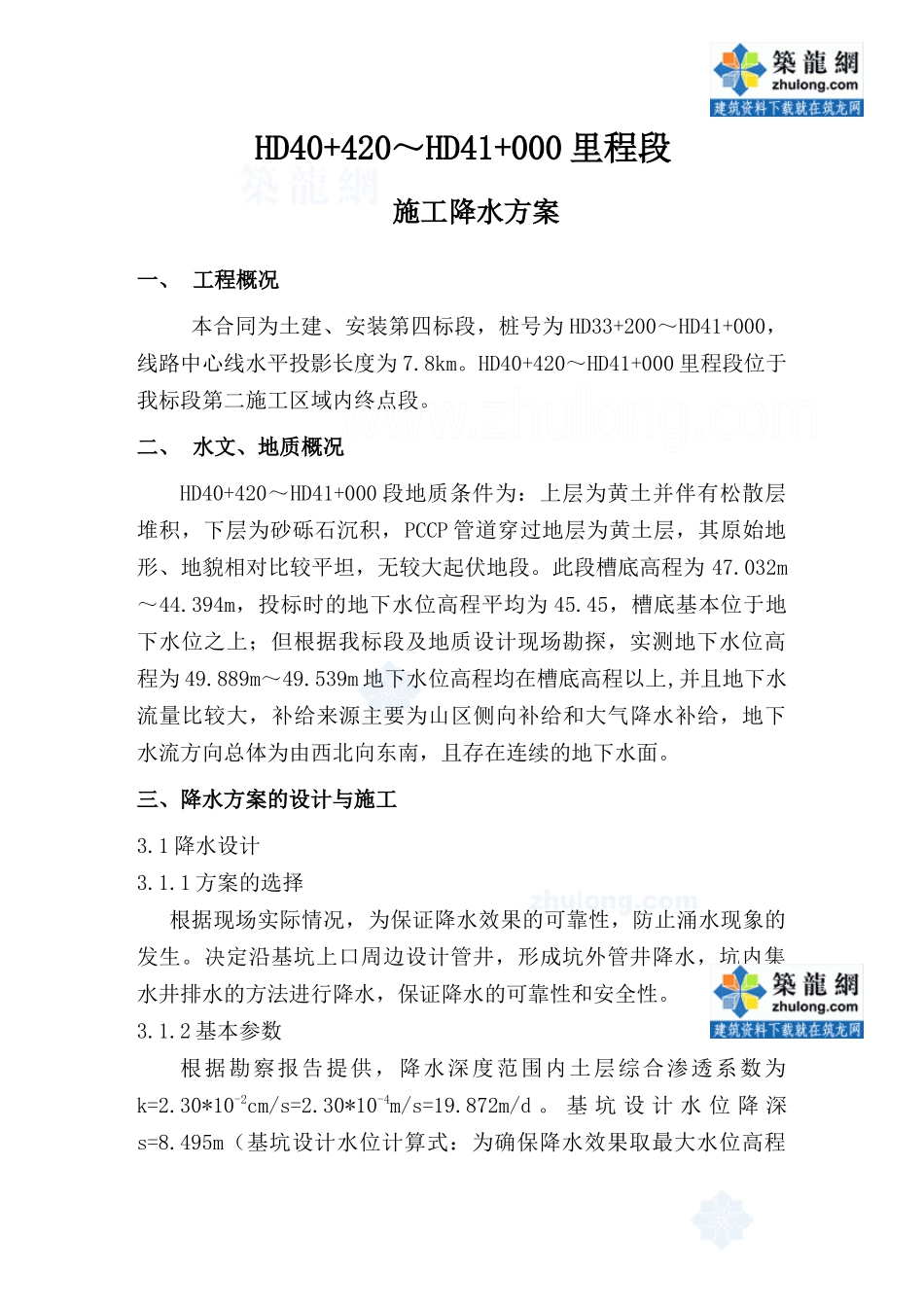

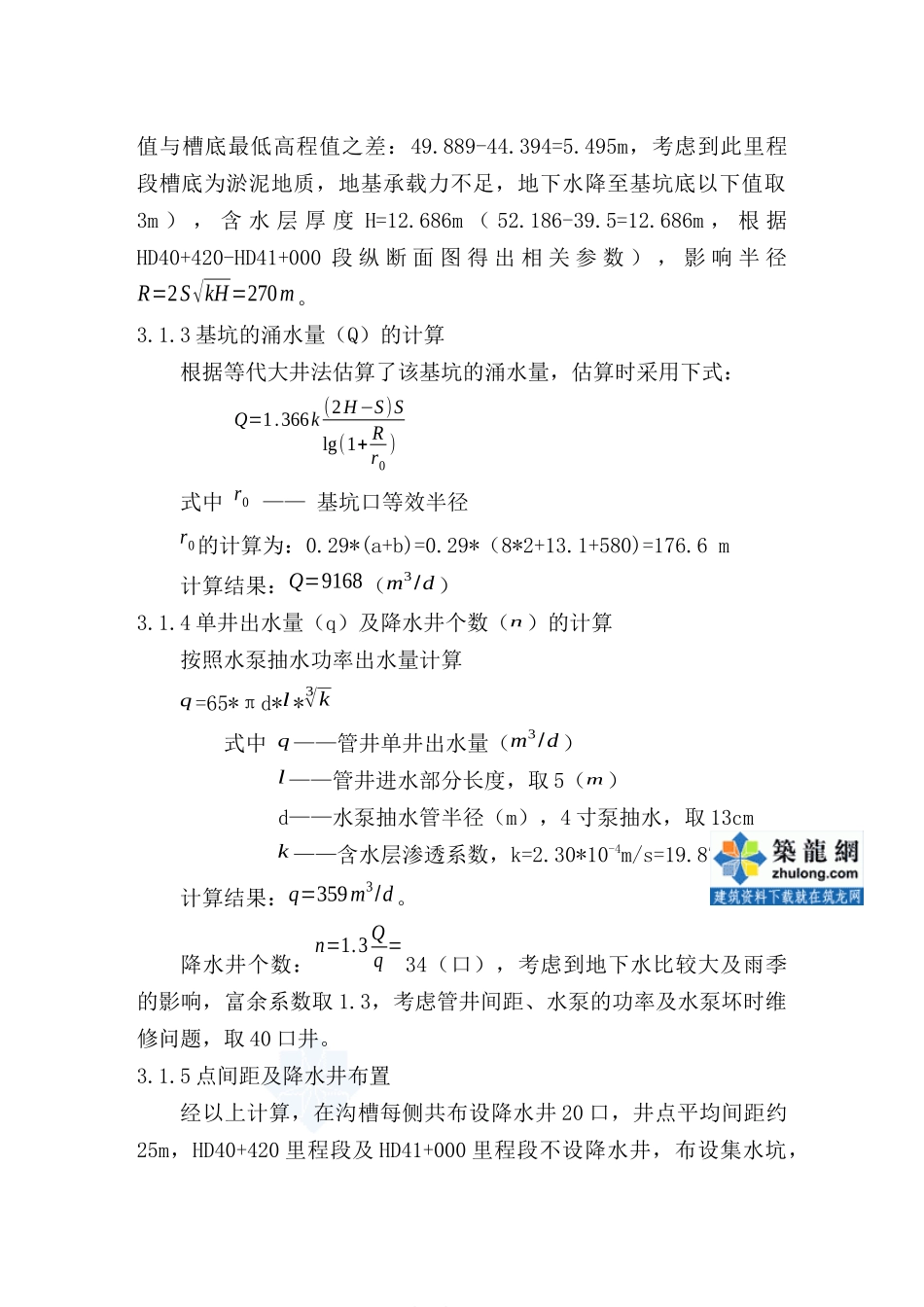

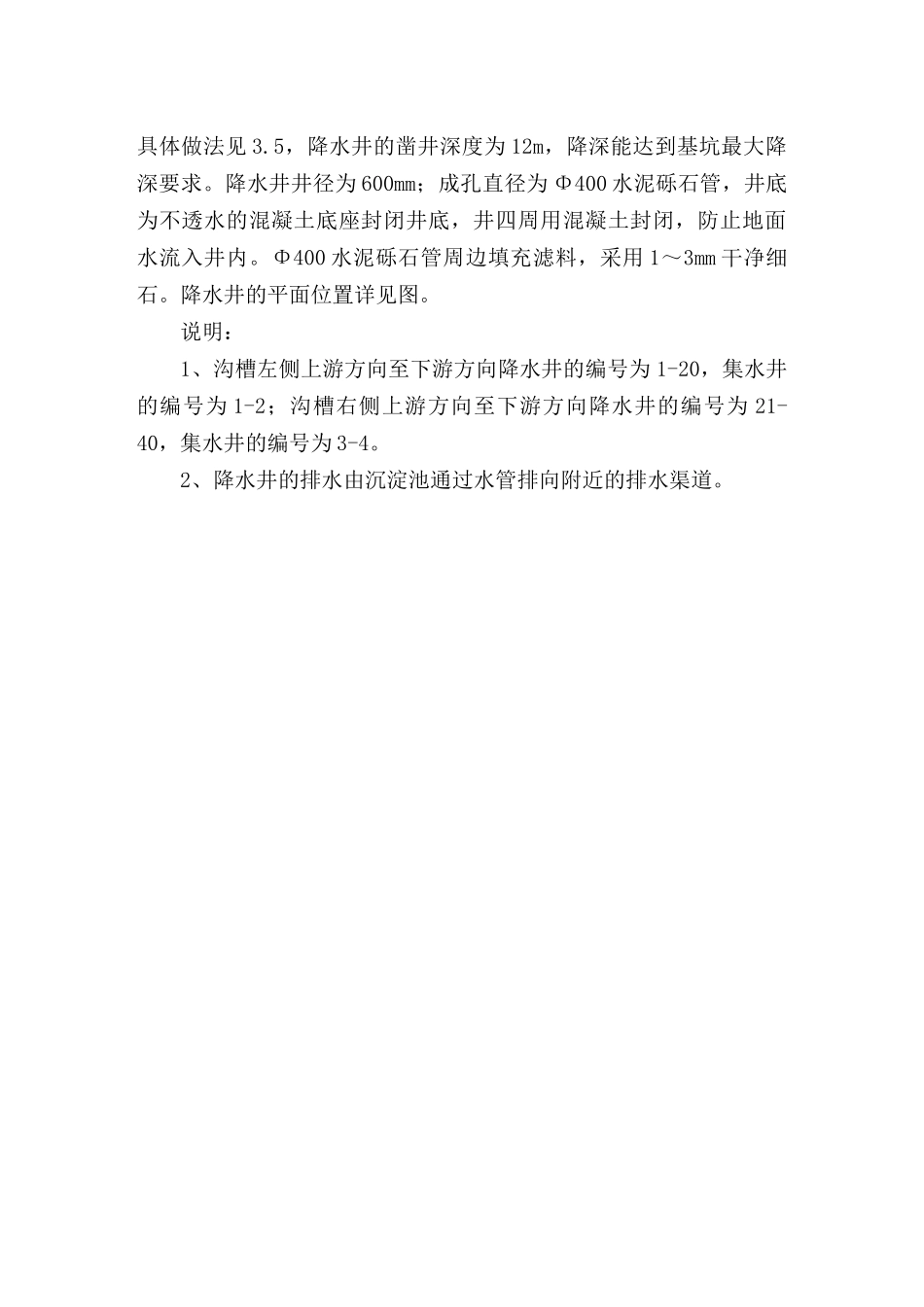

HD40+420～HD41+000里程段施工降水方案一、工程概况本合同为土建、安装第四标段，桩号为HD33+200～HD41+000，线路中心线水平投影长度为7.8km。HD40+420～HD41+000里程段位于我标段第二施工区域内终点段。二、水文、地质概况HD40+420～HD41+000段地质条件为：上层为黄土并伴有松散层堆积，下层为砂砾石沉积，PCCP管道穿过地层为黄土层，其原始地形、地貌相对比较平坦，无较大起伏地段。此段槽底高程为47.032m～44.394m，投标时的地下水位高程平均为45.45，槽底基本位于地下水位之上；但根据我标段及地质设计现场勘探，实测地下水位高程为49.889m～49.539m地下水位高程均在槽底高程以上,并且地下水流量比较大，补给来源主要为山区侧向补给和大气降水补给，地下水流方向总体为由西北向东南，且存在连续的地下水面。三、降水方案的设计与施工3.1降水设计3.1.1方案的选择根据现场实际情况，为保证降水效果的可靠性，防止涌水现象的发生。决定沿基坑上口周边设计管井，形成坑外管井降水，坑内集水井排水的方法进行降水，保证降水的可靠性和安全性。3.1.2基本参数根据勘察报告提供，降水深度范围内土层综合渗透系数为k=2.30*10-2cm/s=2.30*10-4m/s=19.872m/d。基坑设计水位降深s=8.495m（基坑设计水位计算式：为确保降水效果取最大水位高程值与槽底最低高程值之差：49.889-44.394=5.495m，考虑到此里程段槽底为淤泥地质，地基承载力不足，地下水降至基坑底以下值取3m），含水层厚度H=12.686m（52.186-39.5=12.686m，根据HD40+420-HD41+000段纵断面图得出相关参数），影响半径R=2S√kH=270m。3.1.3基坑的涌水量（Q）的计算根据等代大井法估算了该基坑的涌水量，估算时采用下式：Q=1.366k(2H−S)Slg(1+Rr0)式中r0——基坑口等效半径r0的计算为：0.29*(a+b)=0.29*（8*2+13.1+580)=176.6m计算结果：Q=9168（m3/d）3.1.4单井出水量（q）及降水井个数（n）的计算按照水泵抽水功率出水量计算q=65*πd*l*3√k式中q——管井单井出水量（m3/d）l——管井进水部分长度，取5（m）d——水泵抽水管半径（m），4寸泵抽水，取13cmk——含水层渗透系数，k=2.30*10-4m/s=19.872m/d计算结果：q=359m3/d。降水井个数：n=1.3Qq=34（口），考虑到地下水比较大及雨季的影响，富余系数取1.3，考虑管井间距、水泵的功率及水泵坏时维修问题，取40口井。3.1.5点间距及降水井布置经以上计算，在沟槽每侧共布设降水井20口，井点平均间距约25m，HD40+420里程段及HD41+000里程段不设降水井，布设集水坑，具体做法见3.5，降水井的凿井深度为12m，降深能达到基坑最大降深要求。降水井井径为600mm；成孔直径为Φ400水泥砾石管，井底为不透水的混凝土底座封闭井底，井四周用混凝土封闭，防止地面水流入井内。Φ400水泥砾石管周边填充滤料，采用1～3mm干净细石。降水井的平面位置详见图。说明：1、沟槽左侧上游方向至下游方向降水井的编号为1-20，集水井的编号为1-2；沟槽右侧上游方向至下游方向降水井的编号为21-40，集水井的编号为3-4。2、降水井的排水由沉淀池通过水管排向附近的排水渠道。定孔位成孔钢筋笼填碎石洗井抽水安装钻机钻机就位砌筑浆砌水沟、沉淀池安装水泵3.2降水井的施工流程3.3降水井的施工工艺1、降水井定位：定位放线由专人负责，根据降水井的平面布置图布设每口降水井。2、成孔：采用CZ-22型冲击钻机，泥浆护壁，冲击钻进成孔，孔径φ600mm，采用套管护壁。3、成井：本工程井管采用直径Φ400的水泥无砂管。采用托盘法沉放井管。为防止泥沙进入井管内，井管开始沉放时在井底放砼托盘，砼托盘与井管接触的地方用钢筋插结。每节井管相联处接口周围裹一层滤砂布。在井管下方接口周围附3道竹片，且用8#铁丝扎牢，以防井管下放时发生错节现象。为保证井管下放在井孔中不偏不斜，每隔5m在井管外围设导正圈。井管下放时缓慢下放，严禁快放。若在下放时发生卡管、塌孔等异常现象需将井管拔出，下钻扫孔后再次安放。抽水管接头连接一定要牢固、严密、防止漏水，以免影响边坡的稳定性。4、从井管四周同时均匀填入，不得用铲车填料，应用铁锹下料。填料时将井口暂时封盖以防滤料填入其中，滤料采用1～3mm干净细石，从...
