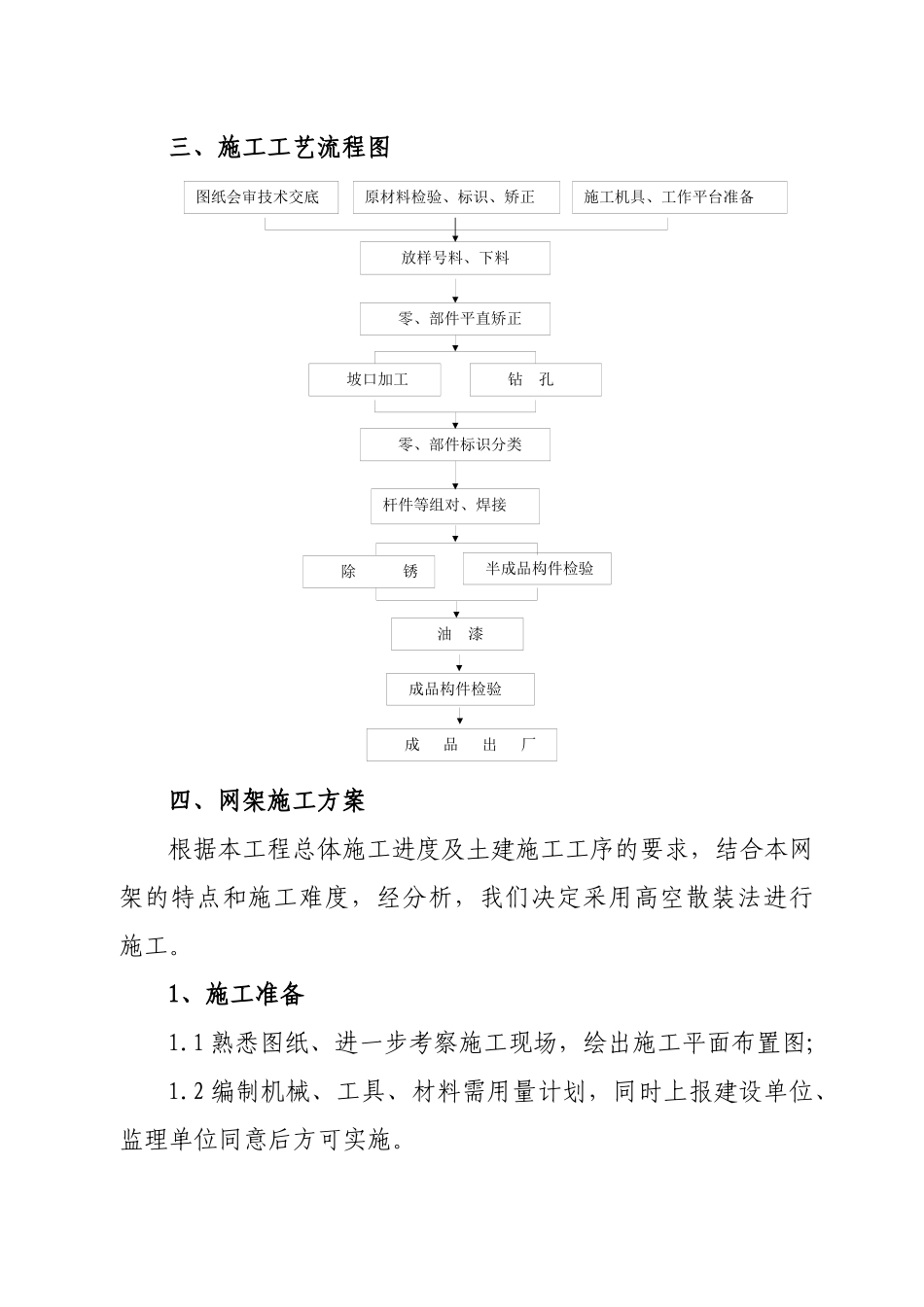

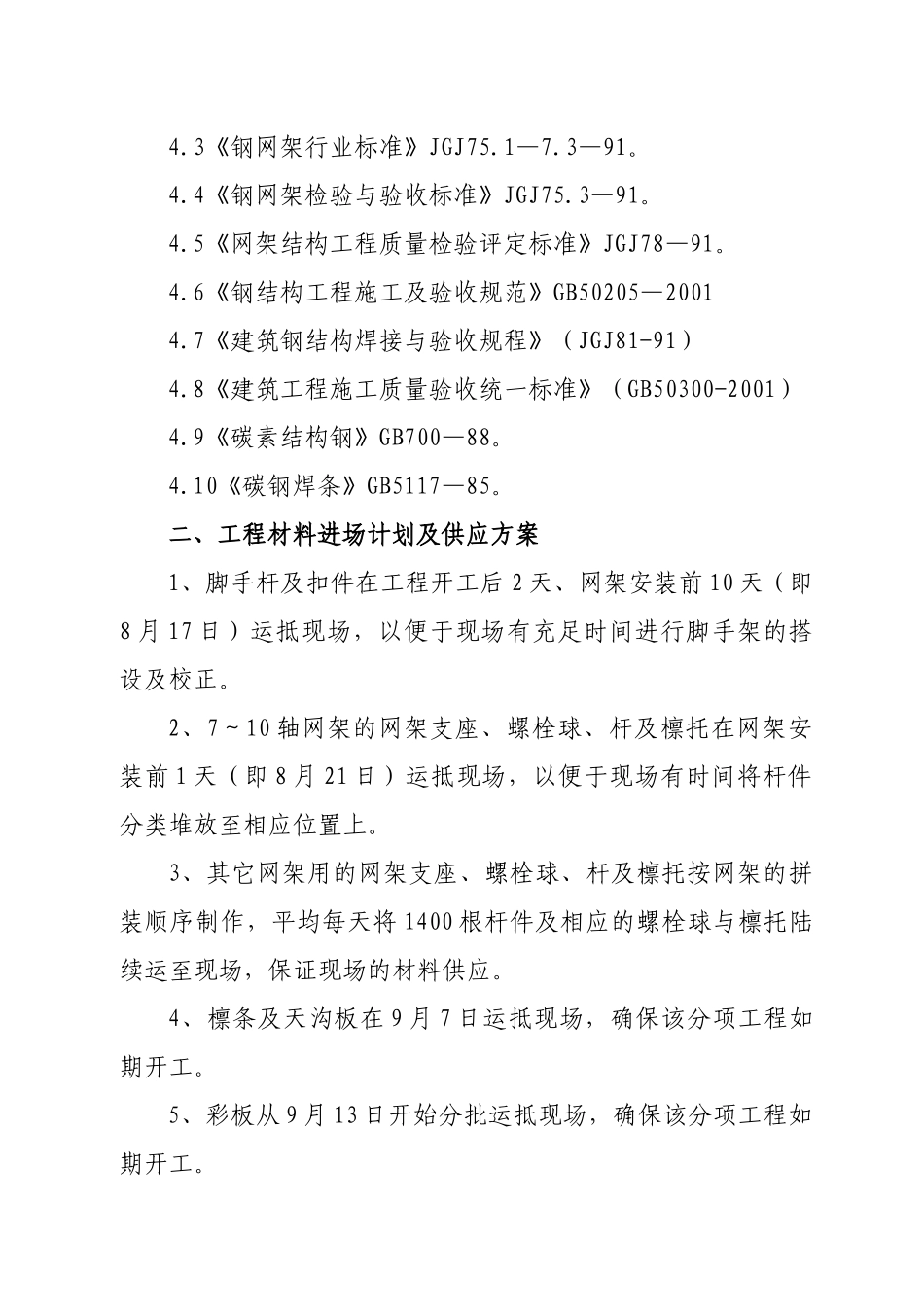

一.工程概述1、工程概况哈尔滨九州电气股份有限公司综合厂房工程位于哈尔滨市动力区哈平路162号，该区位于哈尔滨市高新技术开发区，厂区南侧为哈岩公司，东侧紧邻哈平路，北侧和西侧分别与哈尔滨市海栗模具研究所、胜跃砖厂为邻。厂区距市中心10公里，距哈尔滨铁路南站约500米。该工程为综合厂房，总建筑面积约为10000m2，共二层。本工程为厂房二层屋面螺栓球钢网架及彩板。螺栓球钢网架长98m，宽97.34m，建筑面积为9539.32m2，结构形式为多点支撑，正放四角锥网架，结构找坡，网格3.43m×3.43m，网高为1.6m～3.6m，下弦支撑面标高为17.5m。网架材质均为Q235。屋面采用C型檩条，屋面板采用韩国进口或浦金厂生产的彩色镀锌钢板，外层板厚0.6mm,内层板厚0.5mm；保温层采用120mm厚超细玻璃纤维保温棉，带单面铝箔防潮衬，山东或大庆产。2、工期要求工期为45天。3、质量要求该工程质量为：省优质。4、编制依据4.1招标方提供的图纸。4.2《网架结构设计与施工规程》JGJ7—91。4.3《钢网架行业标准》JGJ75.1—7.3—91。4.4《钢网架检验与验收标准》JGJ75.3—91。4.5《网架结构工程质量检验评定标准》JGJ78—91。4.6《钢结构工程施工及验收规范》GB50205—20014.7《建筑钢结构焊接与验收规程》（JGJ81-91）4.8《建筑工程施工质量验收统一标准》（GB50300-2001）4.9《碳素结构钢》GB700—88。4.10《碳钢焊条》GB5117—85。二、工程材料进场计划及供应方案1、脚手杆及扣件在工程开工后2天、网架安装前10天（即8月17日）运抵现场，以便于现场有充足时间进行脚手架的搭设及校正。2、7～10轴网架的网架支座、螺栓球、杆及檩托在网架安装前1天（即8月21日）运抵现场，以便于现场有时间将杆件分类堆放至相应位置上。3、其它网架用的网架支座、螺栓球、杆及檩托按网架的拼装顺序制作，平均每天将1400根杆件及相应的螺栓球与檩托陆续运至现场，保证现场的材料供应。4、檩条及天沟板在9月7日运抵现场，确保该分项工程如期开工。5、彩板从9月13日开始分批运抵现场，确保该分项工程如期开工。图纸会审技术交底原材料检验、标识、矫正放样号料、下料零、部件标识分类杆件等组对、焊接半成品构件检验油漆除锈成品出厂施工机具、工作平台准备零、部件平直矫正钻孔坡口加工成品构件检验三、施工工艺流程图四、网架施工方案根据本工程总体施工进度及土建施工工序的要求，结合本网架的特点和施工难度，经分析，我们决定采用高空散装法进行施工。1、施工准备1.1熟悉图纸、进一步考察施工现场，绘出施工平面布置图;1.2编制机械、工具、材料需用量计划，同时上报建设单位、监理单位同意后方可实施。1.3工程所需材料在采购前，其质量必须经建设单位、监理单位认可后方可采购。1.4编制构件一览表;1.5根据构件几何尺寸进行放样，设计与铺设钢平台;1.6根据构件的几何尺寸，确定运输机械;1.7对全体作业人员进行技术交底;2、原材料进场材料进场后，必须具有相应的质量证明书，并按规定进行二次复试，其结果应符合GB699—88和GB700—88中的有关标准的规定，连接球与杆的高强螺栓及附件也必须具备出厂合格证，否则不予使用。同时将进场材料、成品、半成品的产品合格证等有关质量鉴定文件及必要的复试文件上报招标人及监理方，认可后方可使用。3、网架制作方案3.1球的加工螺栓球是由毛坯经模锻而成的，为确保螺栓球的精度，制作时应在一个高精度的分度夹具上进行；用分度夹具生产工件成品的精度为分度夹具本身精度的1/3。球在车床上加工时，先加工平面螺栓孔，再用分度夹具加工斜孔，各螺栓孔螺纹和螺纹公差、螺孔角度、螺孔端面距球心尺寸的偏差详见《网架结构工程质量检验评定标准》JGJ78-91的规定。在实际加工过程中，必须严格按图纸要求对每一个节点球进行定位、钻孔、套丝、尽量减小误差，避免在安装时出现错位的现象。3.2杆件的制作弦杆采用锥头与钢管焊接而成，其焊缝宽度可根据钢管壁厚来确定，焊接工艺详见《焊接工艺指导书》。腹杆采用封板与钢管焊接制成，其要求同弦杆。3.2.1下料下料工具采用无齿锯,杆件下料长度的允许偏差为±1mm。在杆件下料时，要考虑到焊缝横向收缩量，预留一定的长度。每个焊口的收缩量...
