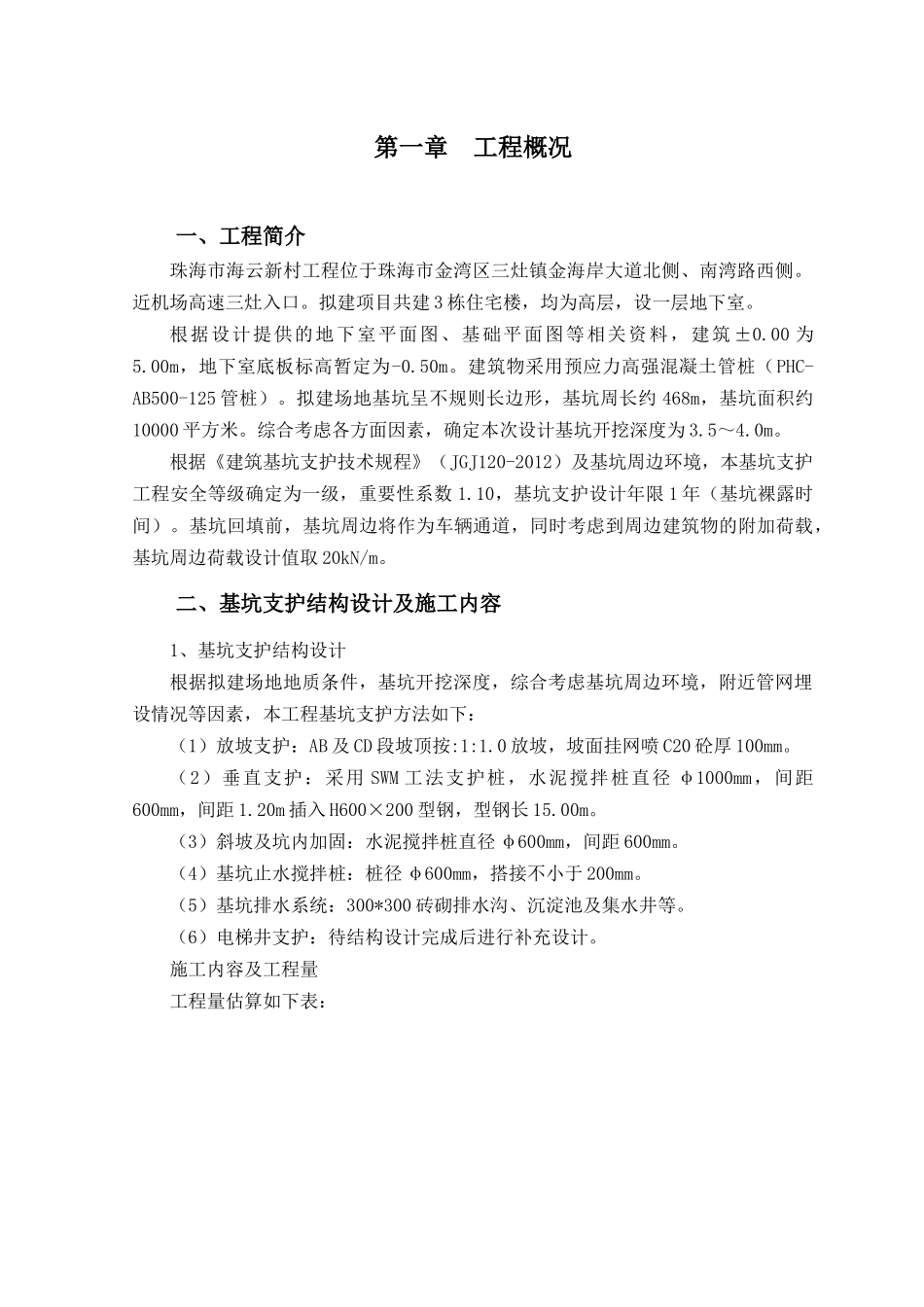

第一部分施工组织设计第一章工程概况一、工程简介珠海市海云新村工程位于珠海市金湾区三灶镇金海岸大道北侧、南湾路西侧。近机场高速三灶入口。拟建项目共建3栋住宅楼，均为高层，设一层地下室。根据设计提供的地下室平面图、基础平面图等相关资料，建筑±0.00为5.00m，地下室底板标高暂定为-0.50m。建筑物采用预应力高强混凝土管桩（PHC-AB500-125管桩）。拟建场地基坑呈不规则长边形，基坑周长约468m，基坑面积约10000平方米。综合考虑各方面因素，确定本次设计基坑开挖深度为3.5～4.0m。根据《建筑基坑支护技术规程》（JGJ120-2012）及基坑周边环境，本基坑支护工程安全等级确定为一级，重要性系数1.10，基坑支护设计年限1年（基坑裸露时间）。基坑回填前，基坑周边将作为车辆通道，同时考虑到周边建筑物的附加荷载，基坑周边荷载设计值取20kN/m。二、基坑支护结构设计及施工内容1、基坑支护结构设计根据拟建场地地质条件，基坑开挖深度，综合考虑基坑周边环境，附近管网埋设情况等因素，本工程基坑支护方法如下：（1）放坡支护：AB及CD段坡顶按:1:1.0放坡，坡面挂网喷C20砼厚100mm。（2）垂直支护：采用SWM工法支护桩，水泥搅拌桩直径φ1000mm，间距600mm，间距1.20m插入H600×200型钢，型钢长15.00m。（3）斜坡及坑内加固：水泥搅拌桩直径φ600mm，间距600mm。（4）基坑止水搅拌桩：桩径φ600mm，搭接不小于200mm。（5）基坑排水系统：300*300砖砌排水沟、沉淀池及集水井等。（6）电梯井支护：待结构设计完成后进行补充设计。施工内容及工程量工程量估算如下表：第二章场地环境及地质条件一、场地周边环境珠海市海云新村工程位于珠海市金湾区三灶镇金海岸大道北侧、南湾路西侧。近机场高速三灶入口。其中：基坑东侧支护结构体边线距离道路约12m，距离红线4m，基坑到道路之间没有没有房屋建筑；基坑南侧支护结构体边线距离道路约39m，距离红线20m，基坑到道路之间没有房屋建筑；基坑西侧支护结构体边线距离民房约5m，距离红线2m；基坑北侧支护结构体边线距离民房约5m-8m，距离红线42m，即民房在红线内，但未拆迁。基坑北面及西北角民房状况，北面东段共有民房七栋，楼高二至三层；北面西段及西北角共有民房五栋，楼高五至六层。场地红线或围墙内的管线已经迁移或处理，另外场地外围管线情况还不详，基坑开挖前还需要进一步调查清楚，如有对沉降位移敏感的管线，需进行相应监测及采取必要处理措施。二、场地地形和地貌根据场地前期勘测和现场踏勘，场地原始地貌属海陆交互相沉积地貌,地形基本平坦，地面标高（绝对标高）约2.20～3.37m，个别4.22m，平均地面标高约2.73m。三、场地工程地质条件序号项目工作量备注1大直径搅拌桩20268m2普通搅拌桩13942m3基坑坑内加固搅拌桩28000m4水沟850m5挂网碰面630m26H600*200型钢4020m7基坑封底加固搅拌桩（实桩）39780m8基坑封底加固搅拌桩（空桩）27846m1、场地地质条件及地下水情况（1）第四系人工填土层（Q4ml）人工填土(地层编号为①层)：灰褐色、红褐色，主要由岩石的风化碎块组成，块石间充填少量粘性土，整体上性质较均匀，呈中密状。该层场地均有分布，层厚2.30～3.90m，局部4.20m。（2）第四系海陆交互相沉积层（Q4mc）淤泥（地层编号为②-1层）：深灰、灰黑色，有滑腻感，富含有机质，闻有腐臭味，见贝壳与耗壳碎屑，局部见腐木及少许石英粉细砂。该层场地均有分布，层厚5.00～14.80m。粉质粘土（地层编号为②-2层）：黄褐、灰白、青灰色色为主，局部夹杂灰黑等色，刀切面稍光滑，粘性一般～较强，局部含少许石英砂及砾石，湿，可塑，该层仅在局部有分布，层厚1.60～5.20m。淤泥质土（地层编号为②-3层）：深灰、灰黑色，有滑腻感，富含有机质，闻有腐臭味，见贝壳与耗壳碎屑，局部见腐木及少许石英粉细砂。该层场地有分布，层厚1.70～8.20m。粗砂（地层编号为②-4层）：土黄、灰黑、灰白夹灰色，主要矿物成份石英，含少许淤泥质土，局部地段底部分布有卵砾石，砾石呈次棱角状，级配较差，分选性好，饱和，稍密～中密。该层仅在局部有分布，层厚1.70～10.90m。（3）第四系残积层（Q4el）砂质粘性土（地层编号为③层）：灰白色、灰...
