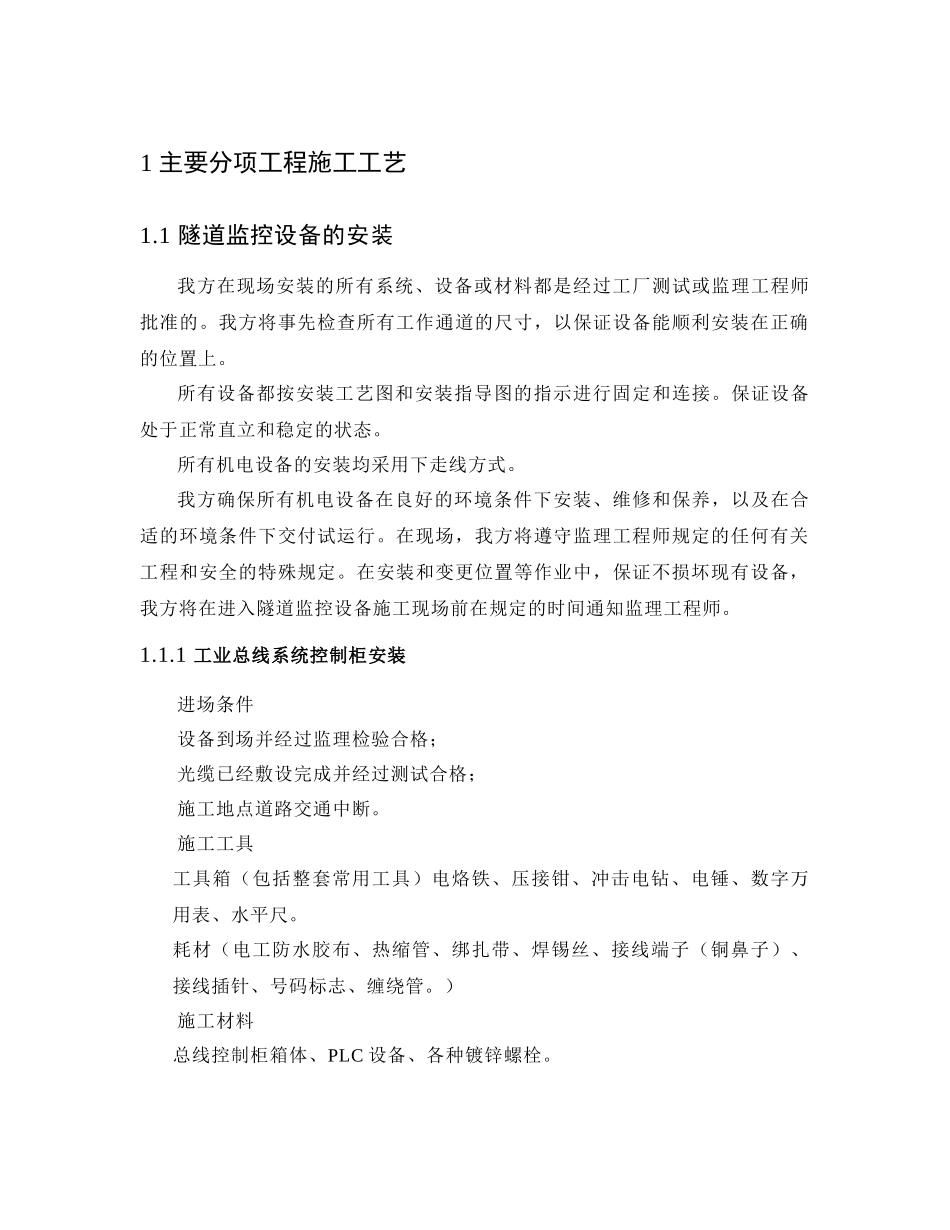

1主要分项工程施工工艺1.1隧道监控设备的安装我方在现场安装的所有系统、设备或材料都是经过工厂测试或监理工程师批准的。我方将事先检查所有工作通道的尺寸，以保证设备能顺利安装在正确的位置上。所有设备都按安装工艺图和安装指导图的指示进行固定和连接。保证设备处于正常直立和稳定的状态。所有机电设备的安装均采用下走线方式。我方确保所有机电设备在良好的环境条件下安装、维修和保养，以及在合适的环境条件下交付试运行。在现场，我方将遵守监理工程师规定的任何有关工程和安全的特殊规定。在安装和变更位置等作业中，保证不损坏现有设备，我方将在进入隧道监控设备施工现场前在规定的时间通知监理工程师。1.1.1工业总线系统控制柜安装进场条件设备到场并经过监理检验合格；光缆已经敷设完成并经过测试合格；施工地点道路交通中断。施工工具工具箱（包括整套常用工具）电烙铁、压接钳、冲击电钻、电锤、数字万用表、水平尺。耗材（电工防水胶布、热缩管、绑扎带、焊锡丝、接线端子（铜鼻子）、接线插针、号码标志、缠绕管。）施工材料总线控制柜箱体、PLC设备、各种镀锌螺栓。1.1.2摄像机的安装进场条件设备到场并经过监理检验合格；摄像机基础施工已经完成；电缆已经敷设完成并经过测试合格；施工地点道路交通中断。主要施工机具施工车辆、吊车、脚手架等。主要安全设施隔离墩、警示牌等。主要施工工艺吊装摄像机杆并调节竖直；安装固定摄像机；线缆端接检测；摄像机杆安装后将暴露的螺栓连通螺冒用塑料包住并用低标号混凝土敷埋，混凝土表面磨平。系统调试调试分为两期进行：第一期：安装结束后，对设备进行单机调试。第二期：单机调试结束后，进行系统联调，由专业调试人员进行。调试人员包括：电气工程师、电气技师、软件工程师、硬件工程师及指挥组。施工队的主要设备均保留。调试结束后，提交系统调试报告。试运行进入试运行阶段时，指挥组负责维护设备、详细记录运行情况并提交报告。自检要求单机调试控制可靠；安装结束后，向工程监理提交报告。由承包人、监理工程师及业主组成验收小组依据项目清单对各项进行验收，不合格项目要返工并重新检测。检测合格后，进入试运行期。该期间内，将提交试运行记录。试运行期结束时，对各部分进行复检，并形成验收文件。1.1.3紧急电话及有线广播系统进场条件设备到场并经过监理检验合格；设备基础、防雷接地已经完成并通过测试；施工地点道路封闭。主要施工机具施工车辆架等。主要安全设施隔离墩、警示牌等。主要施工工艺紧急电话通话柱固定并调节竖直；线缆端接检测；系统调试调试分为两期进行：第一期：安装结束后，对设备进行单机调试。第二期：单机调试结束后，进行系统联调，由专业调试人员进行。调试人员包括：电气工程师、电气技师、软件工程师、硬件工程师及指挥组。施工队的主要设备均保留。调试结束后，提交系统调试报告。自检要求设备安装整齐牢固；接线整齐规范；通话音质清晰。1.1.4布线全部电力、控制电缆、网络线都是PVC绝缘的。电力电缆不需要多余的线芯，但是光缆线芯有不少于10%的余量(最少是两芯)。电缆、光缆、网络线(统称线缆)将根据相关的原理图作清晰的编号标记，用以接序和回路的检查。每根线缆在端头处都装有标签，在"竣工"线缆记录中给出参考号。线缆标号系统的细节将提交监理工程师批准。线缆进入房屋或设备时采用紧压式的线孔，所有的线排列整齐，可靠安装，并且作阻止虫害、鼠害等措施，设置适当支撑减轻线缆终端的重量。在每一进线处提供一定余量的线孔。根据原理图，对终端接头进行标记和识别，线缆的记号用来帮助正常接续。终端接头做成抗震型，由专门的制造厂家生产，并且它的电流使用范围要不小于线缆的额定电流值。用在控制、报警回路中的线缆终端、接头要区分开或者用轨槽夹住。轨槽要足够长，能安装更多的终端接头。全部设备和接线箱要有每一根线芯(包括备用芯)分离的终端接头。安装时，线缆和终端接头的排序要相互一致并由监理工程师同意。为解决在管道中和机壳中线缆的长距离引线，将提供跳线和转换端子。易弯曲的线缆要恰当地安装，并且要保护它不被擦伤、挤压及在通过门或其它移动...
