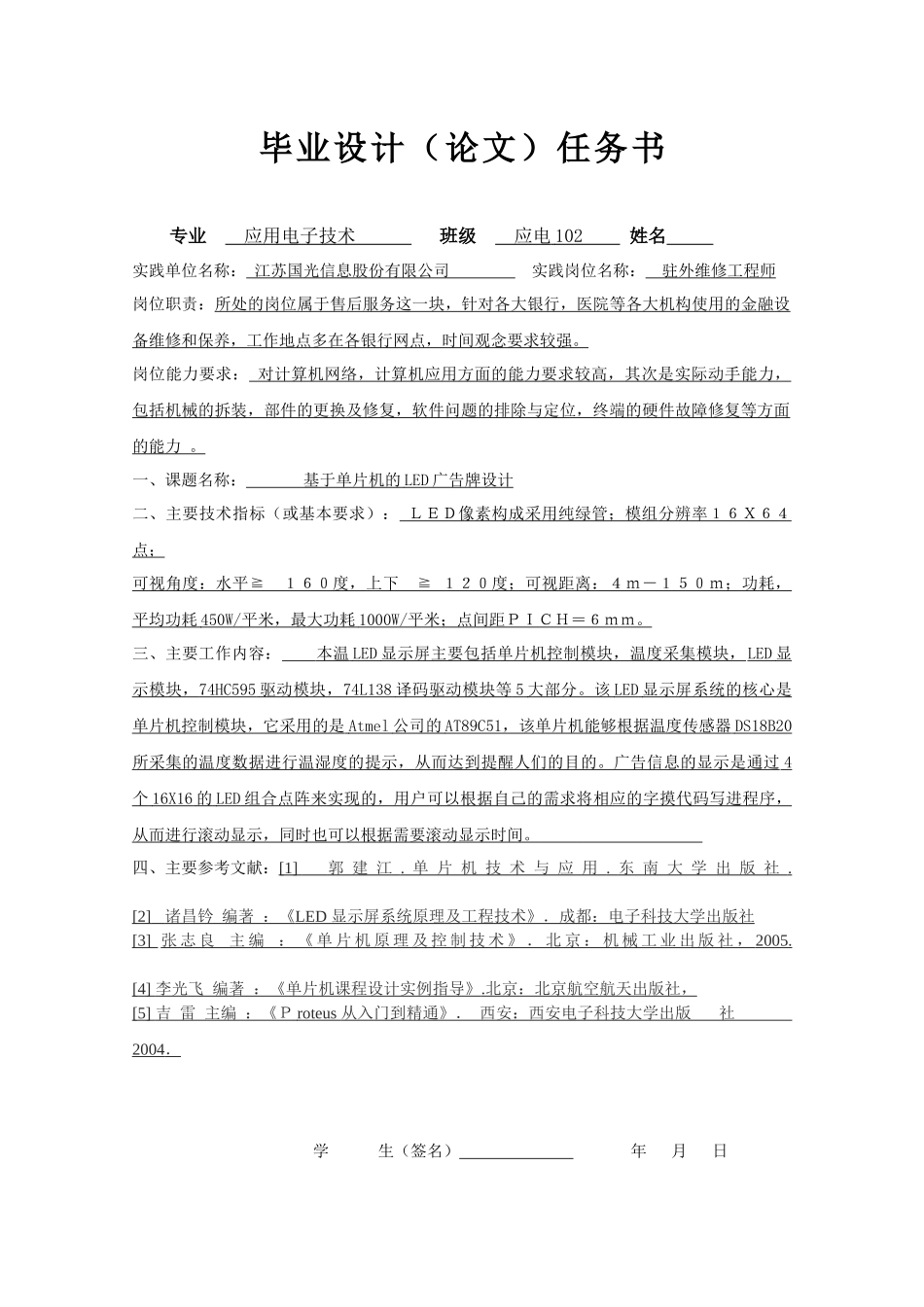

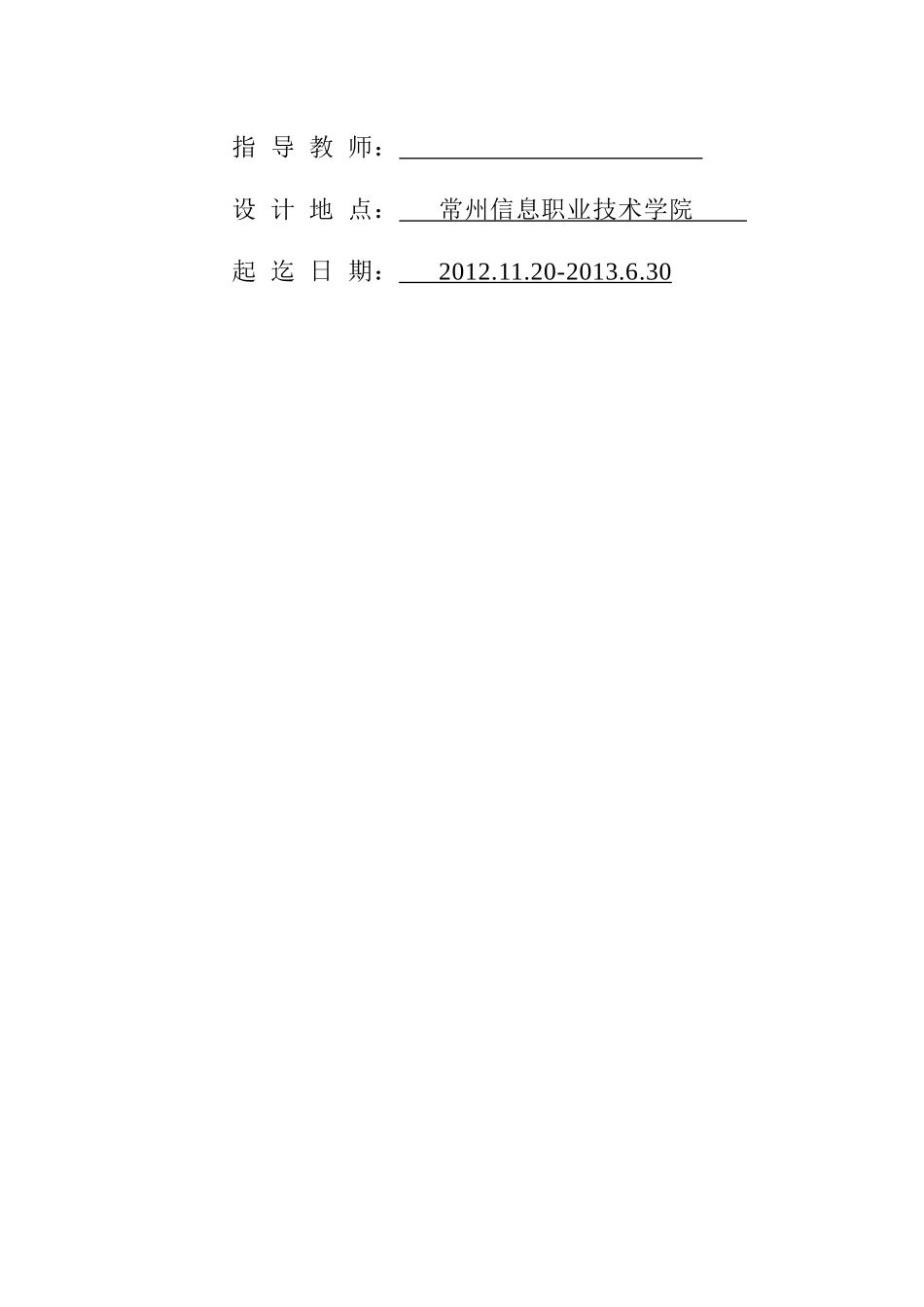

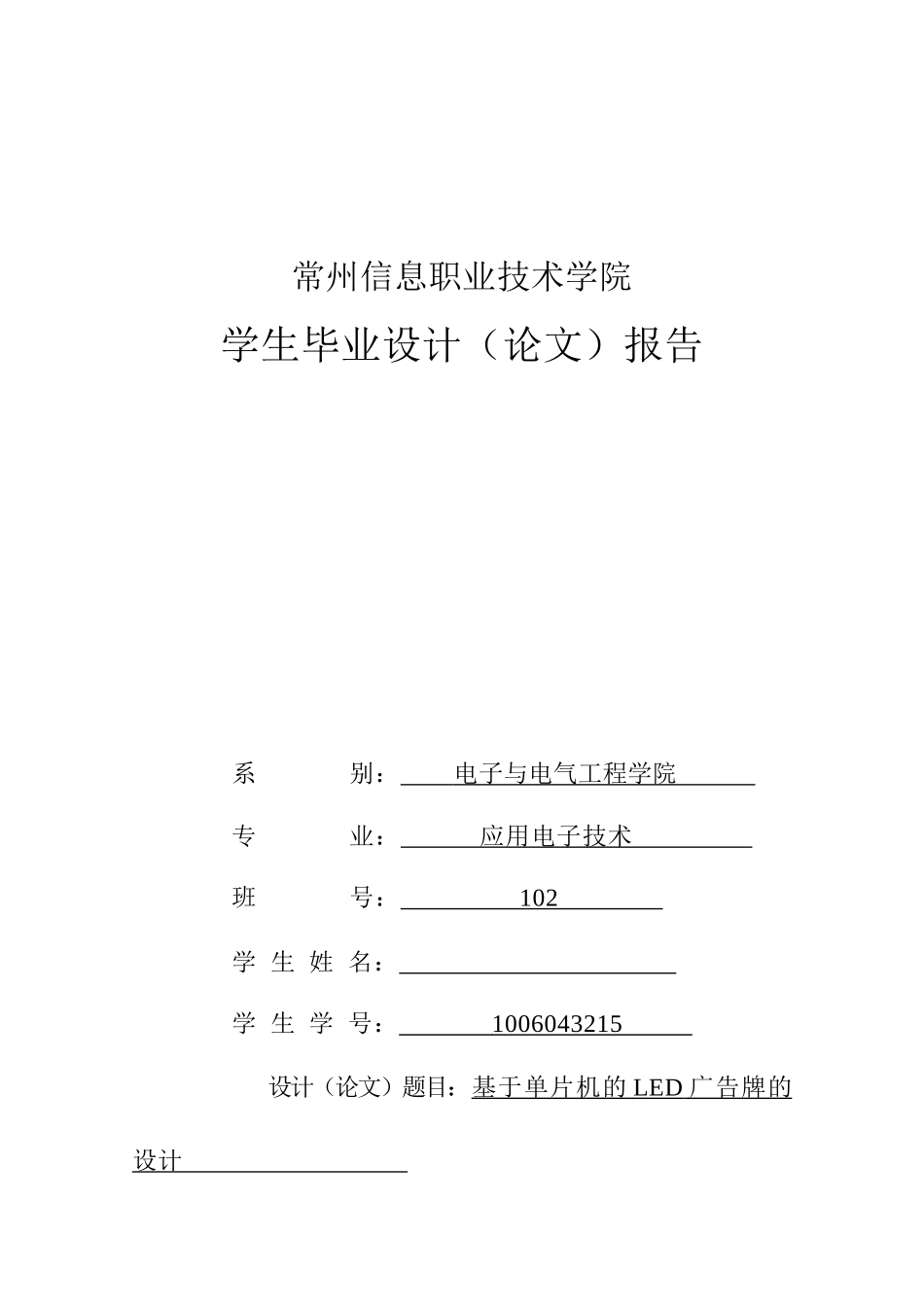

常州信息职业技术学院学生毕业设计（论文）报告系别：电子与电气工程学院专业：应用电子技术班号：102学生姓名：学生学号：1006043215设计（论文）题目：基于单片机的LED广告牌的设计指导教师：设计地点：常州信息职业技术学院起迄日期：2012.11.20-2013.6.30毕业设计（论文）任务书专业应用电子技术班级应电102姓名实践单位名称：江苏国光信息股份有限公司实践岗位名称：驻外维修工程师岗位职责：所处的岗位属于售后服务这一块，针对各大银行，医院等各大机构使用的金融设备维修和保养，工作地点多在各银行网点，时间观念要求较强。岗位能力要求：对计算机网络，计算机应用方面的能力要求较高，其次是实际动手能力，包括机械的拆装，部件的更换及修复，软件问题的排除与定位，终端的硬件故障修复等方面的能力。一、课题名称：基于单片机的LED广告牌设计二、主要技术指标（或基本要求）：ＬＥＤ像素构成采用纯绿管；模组分辨率１６Ｘ６４点；可视角度：水平≧１６０度，上下≧１２０度；可视距离：４ｍ－１５０ｍ；功耗，平均功耗450W/平米，最大功耗1000W/平米；点间距ＰＩＣＨ＝６ｍｍ。三、主要工作内容：本温LED显示屏主要包括单片机控制模块，温度采集模块，LED显示模块，74HC595驱动模块，74L138译码驱动模块等5大部分。该LED显示屏系统的核心是单片机控制模块，它采用的是Atmel公司的AT89C51，该单片机能够根据温度传感器DS18B20所采集的温度数据进行温湿度的提示，从而达到提醒人们的目的。广告信息的显示是通过4个16X16的LED组合点阵来实现的，用户可以根据自己的需求将相应的字摸代码写进程序，从而进行滚动显示，同时也可以根据需要滚动显示时间。四、主要参考文献：[1]郭建江.单片机技术与应用.东南大学出版社.[2]诸昌钤编著：《LED显示屏系统原理及工程技术》．成都：电子科技大学出版社[3]张志良主编：《单片机原理及控制技术》．北京：机械工业出版社，2005.[4]李光飞编著：《单片机课程设计实例指导》.北京：北京航空航天出版社，[5]吉雷主编：《Ｐroteus从入门到精通》．西安：西安电子科技大学出版社2004．学生（签名）年月日指导教师（签名）年月日教研室主任（签名）年月日系主任（签名）年月日毕业设计（论文）开题报告设计（论文）题目基于单片机的LED点阵显示屏系统设计一、选题的背景和意义：选题的背景和意义：随着科学技术的不断发展,各种商业形式的出现,在20世纪80年代全球迅速发展起来的一种新型显示媒体—LED显示屏，迅速成长为平板显示的主流产品之一。在广告牌、公共显示屏等信息显示领域得到了广泛的应用。LED显示屏具有抗震耐冲击、光响应速度快、节能、发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内室外环境适应能力强等优点。亮度高、工作电压低、功耗小、小型化、易与集成电路匹配、驱动简单、寿命长、耐冲击、性能稳定等这些优点为LED的发展前景提供了极大的便利，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。使得我们的设计研究非常的具有意义。二、课题研究的主要内容：1提出符合设计要求的LED显示和控制系统方案，并阐述了其工作原理。2完成各模块电路的设计包括单片机控制模块、温度采集模块、LED显示模块、数字时钟模块。3软件部分设计包括LED显示程序、按键处理程序、温度采集DS18B20读写程序、数字时钟显示程序。4运用PROTEUS软件进行仿真。三、主要研究（设计）方法论述：1、确定单片机的类型，采用STC89C51单片机，晶振频率选择12MHz。2、选择的芯片，74HC595、74HC138、纯绿色8X8LED点阵、DS18B20温度传感器等原件。3、确定开发环境为KeilUvision2和Proteus软件。4、复习单片机的有关知识，并进行LED点阵使用方案的讨论：16X64的点阵共有1024个发光二极管，如果采用锁存器来控制端口以8位的锁存器来算就要有128个锁存器，这样的处理方式是高成本的处理方式不适合实际使用，因此就要有一种动态扫描的方式来客服成本高的缺点。所谓动态扫苗的意思就是逐行轮流点亮，这样的话我们就可以实现16行的同名列公用一套驱动器。这种扫描方式每一行有一个行驱动器，各行的同名列...
