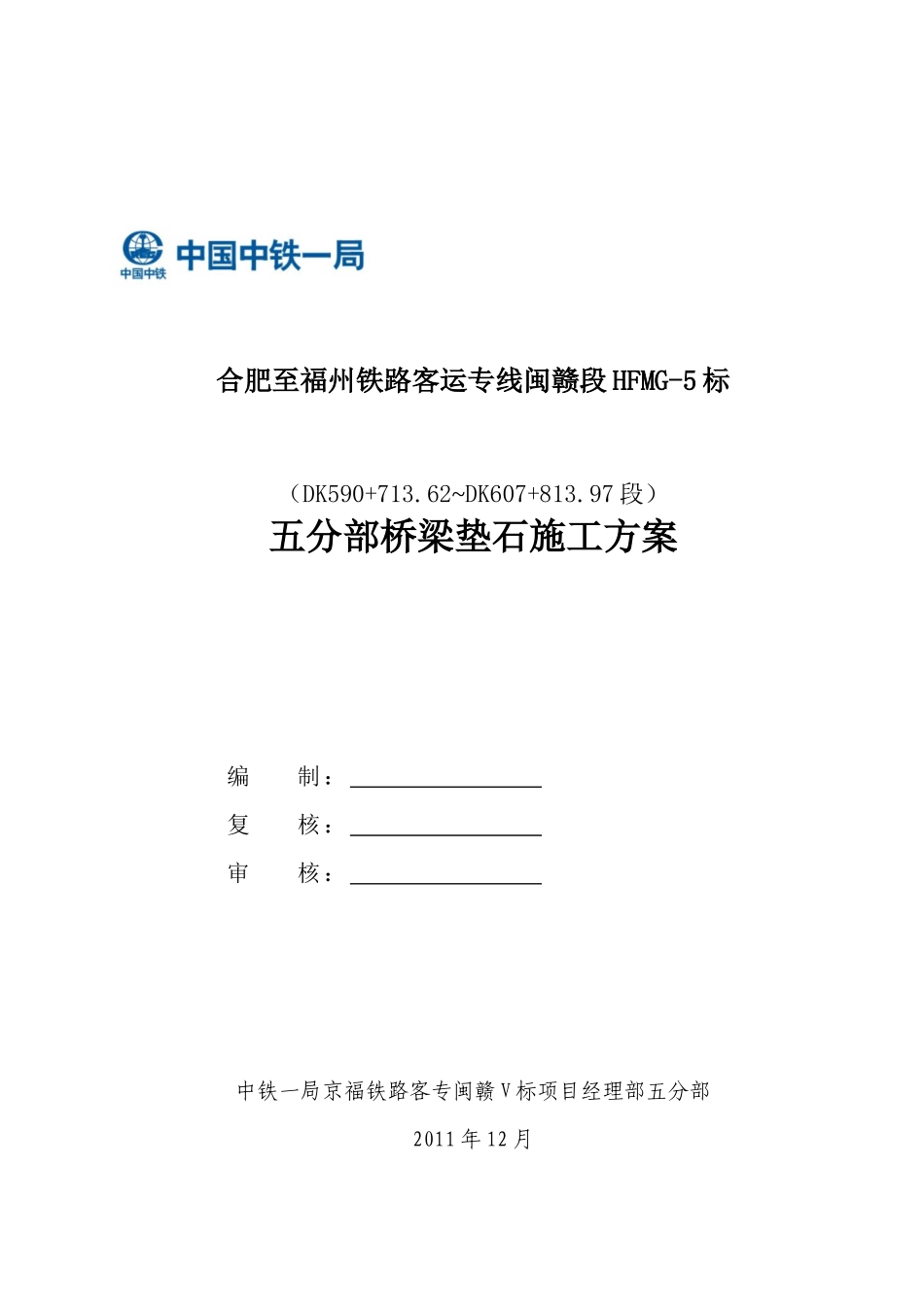

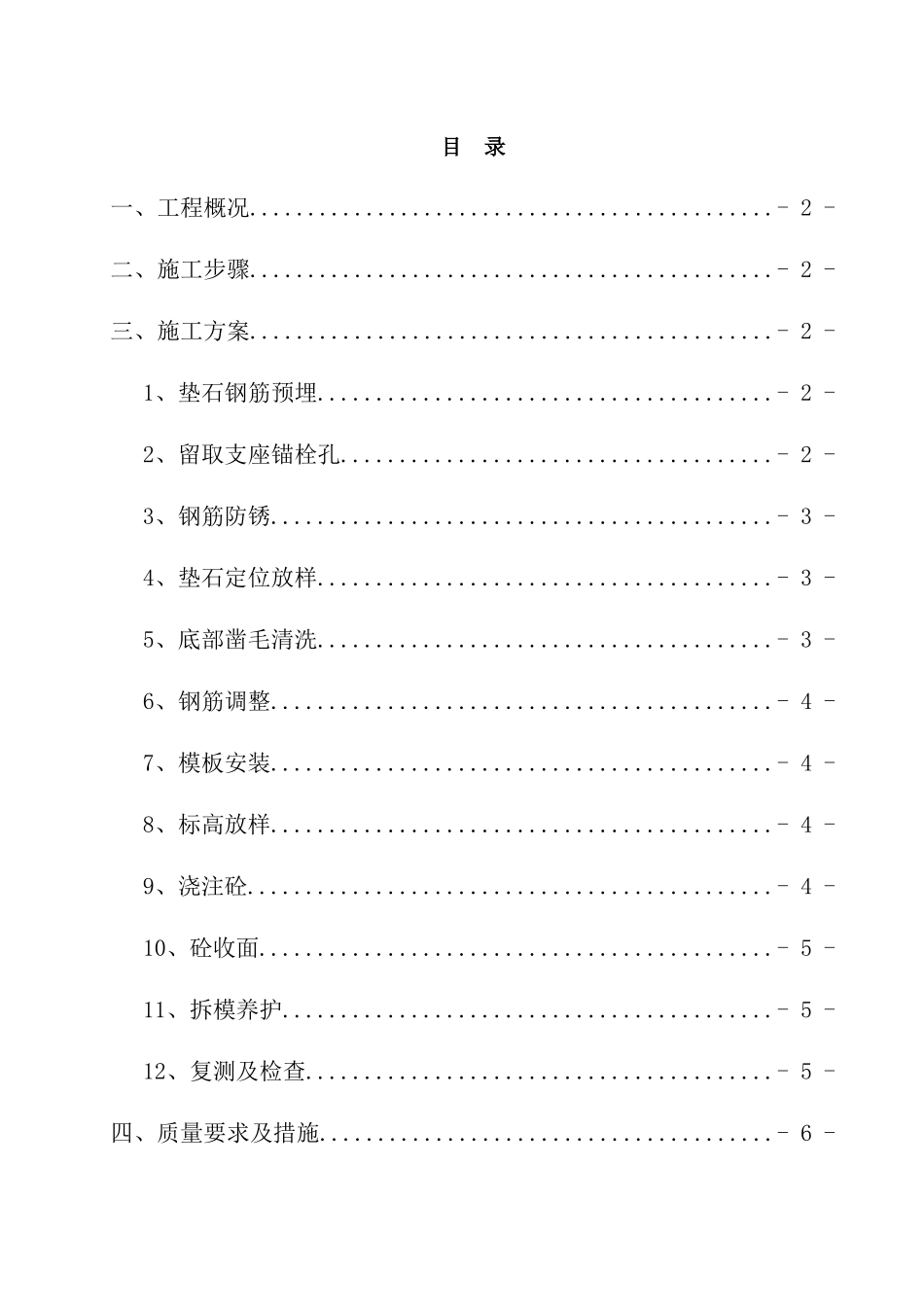

合肥至福州铁路客运专线闽赣段HFMG-5标（DK590+713.62~DK607+813.97段）五分部桥梁垫石施工方案编制：复核：审核：中铁一局京福铁路客专闽赣V标项目经理部五分部2011年12月目录一、工程概况.............................................-2-二、施工步骤.............................................-2-三、施工方案.............................................-2-1、垫石钢筋预埋.......................................-2-2、留取支座锚栓孔.....................................-2-3、钢筋防锈...........................................-3-4、垫石定位放样.......................................-3-5、底部凿毛清洗.......................................-3-6、钢筋调整...........................................-4-7、模板安装...........................................-4-8、标高放样...........................................-4-9、浇注砼.............................................-4-10、砼收面............................................-5-11、拆模养护..........................................-5-12、复测及检查........................................-5-四、质量要求及措施.......................................-6-五、安全施工措施.........................................-6-中铁一局京福铁路客专闽赣V标五公司分部桥梁垫石施工方案一、工程概况中铁一局京福铁路客专闽赣V标五公司分部管段全长17.082公里，起讫里程为DK590+731.62～DK607+813.97，管段内共有桥梁工程16座，共计桥台32个，桥墩235个（其中空心墩84个，实体墩151个），目前桩基及承台施工已经接近尾声，墩身施工全面展开，对已经施工完成的空心高墩，墩身支架及塔吊拆除前应将墩内检查梯及墩顶垫石施工完成。垫石要求采用C50高性能钢筋砼，钢筋主筋为φ12mm，支撑筋为φ8mm或φ10mm。桥墩垫石每个墩顶共两块，尺寸横向1.2m，纵向2.4m；桥台垫石尺寸横向1.1m，纵向1.3m；垫石厚度均应根据轨道结构调整后下发的垫石计算表进行确定。二、施工步骤垫石钢筋预埋→留取支座锚栓孔→钢筋防锈→垫石定位放样→底部凿毛清洗→钢筋调整→模板安装→标高放样→浇注砼→砼收面→拆模养护→复测及检查。三、施工方案施工原则：对于采用塔吊施工的空心墩或墩高在30m以上的桥墩，在支架及塔吊拆除前必须完成垫石施工，其它垫石根据现场情况确定施工时间。垫石施工应严格按照下列要求施作：1、垫石钢筋预埋墩身钢筋及模板施工完成后，按照设计图纸安装垫石钢筋，钢筋间距、锚入墩身长度（实体墩41cm、空心墩60cm）、保护层（6cm）均不得小于设计及验标要求。2、留取支座锚栓孔管段内桥梁支座均为球型钢支座，24m梁采用TJQZ-4500型支座，32m梁采用TJQZ-5500型支座，锚栓孔采用直径150mmPVC埋设，深度不得小于0.35m，埋设时与钢筋位置冲突时，调整钢筋间距，严禁将钢筋割断，并采用井字形钢筋对其进行加强，同垫石主筋绑扎牢固。锚栓孔间距根据采用不同形式的支座（GD固定、HX横向、ZX纵向、DX多向）具体要求留取。施工前必须按支座布置原则（同一片梁上4个支座，先确定固定支座，固定支座在曲线桥上时布置在曲线外侧和桥坡的下坡段，同一墩上，固定支座旁布置横向支座，纵向位置布置纵向活动支座，其旁边为多向活动支座，直线时固定支座布置在线路左侧桥坡下坡段，其余不变，特殊情况如双固定或双活动桥墩必须按照设计图纸要求埋设）绘制墩顶锚栓孔位置布置图。锚栓孔PVC管底部采用透明胶带封闭，防止砼进入。锚栓孔定位时，根据支座锚栓孔与线路平面关系，放样出其孔中心轴线，并用施工线挂设在模板上（每个支座四条，共十六条），锚栓孔必须确保垂直度，采用4根竖向钢筋固定在其四周，并同垫石每层钢筋焊接牢靠，施工中若位置发生变动，必须及时调整至设计位置。3、钢筋防锈墩身浇注完成后，对外漏的垫石钢筋必须涂刷水泥浆防护，防止钢筋受雨水浇淋后生锈。4、垫石定位放样垫石施工前必须对其四个脚点进行放样，应先根据线路平面关系，计算出坐标，然后按双检制度放样，施...
