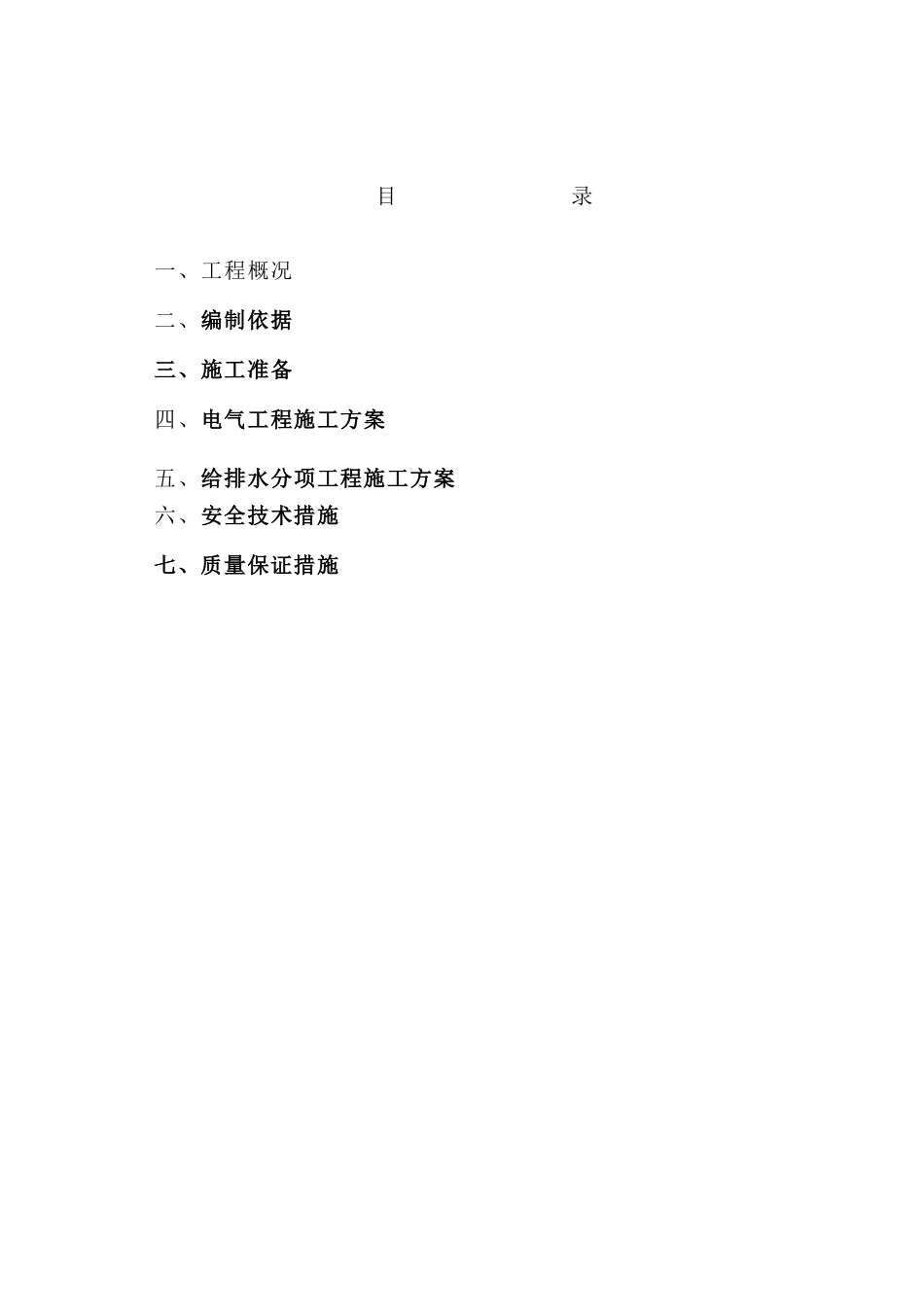

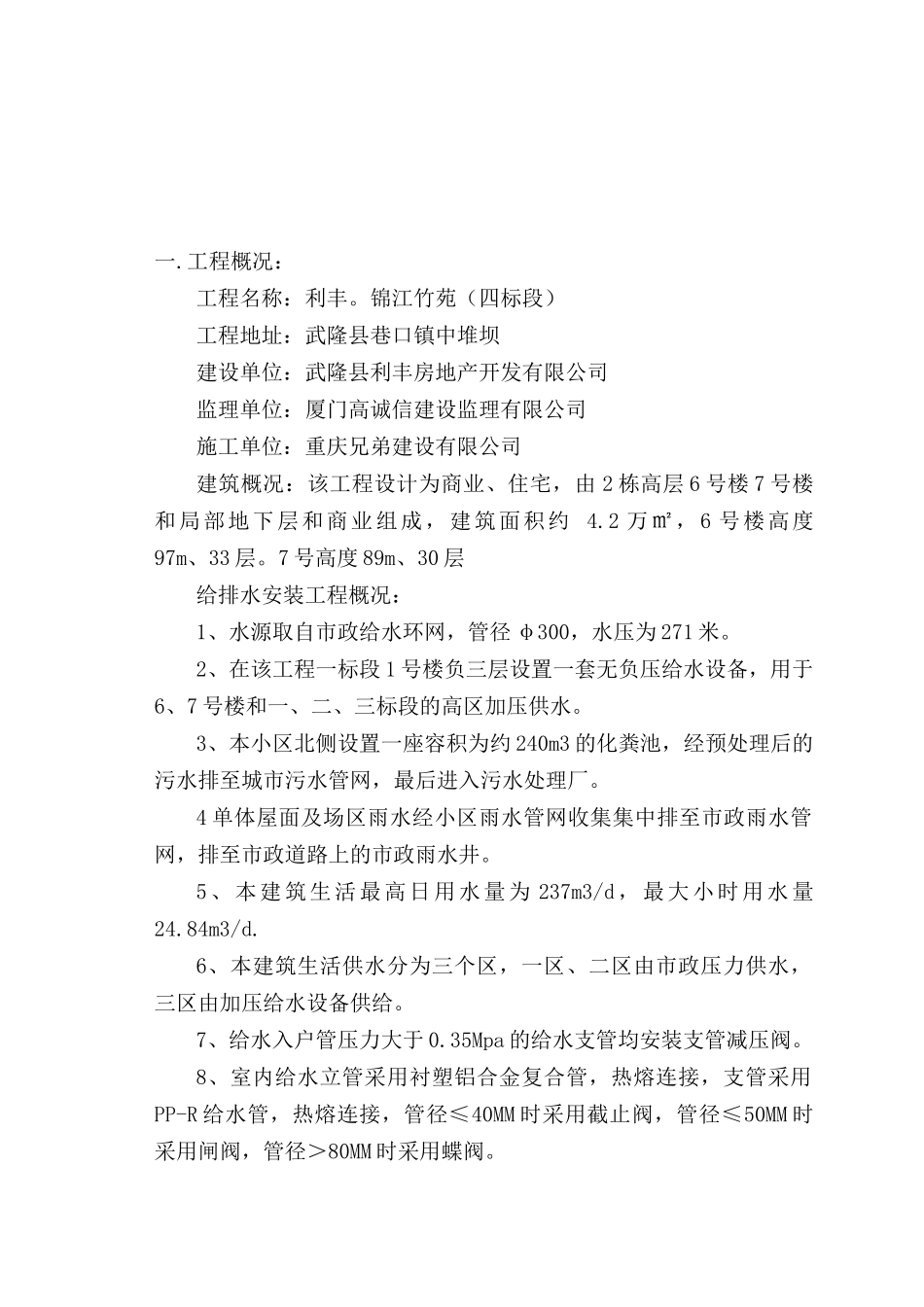

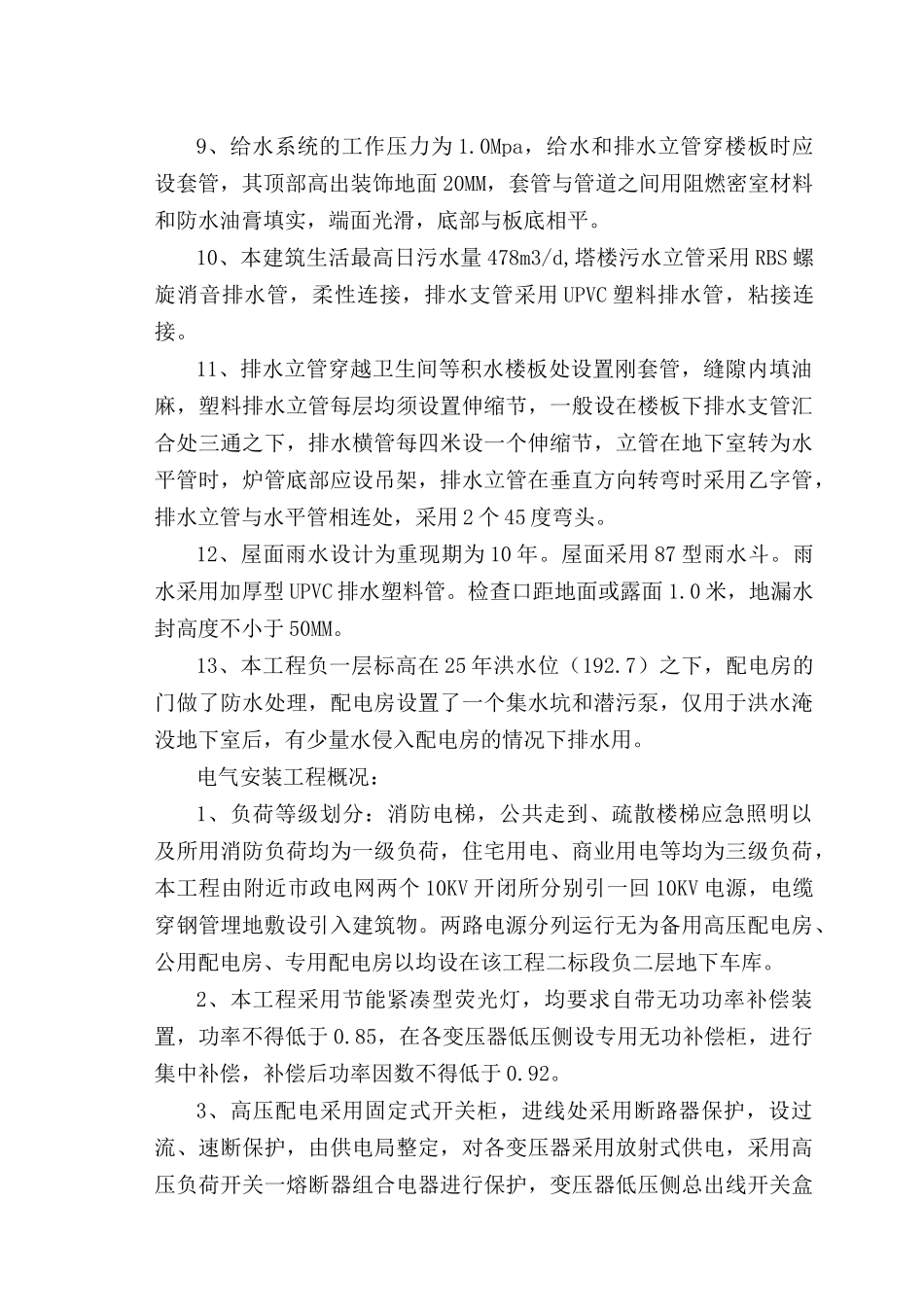

目录一、工程概况二、编制依据三、施工准备四、电气工程施工方案五、给排水分项工程施工方案六、安全技术措施七、质量保证措施一.工程概况：工程名称：利丰。锦江竹苑（四标段）工程地址：武隆县巷口镇中堆坝建设单位：武隆县利丰房地产开发有限公司监理单位：厦门高诚信建设监理有限公司施工单位：重庆兄弟建设有限公司建筑概况：该工程设计为商业、住宅，由2栋高层6号楼7号楼和局部地下层和商业组成，建筑面积约4.2万㎡，6号楼高度97m、33层。7号高度89m、30层给排水安装工程概况：1、水源取自市政给水环网，管径φ300，水压为271米。2、在该工程一标段1号楼负三层设置一套无负压给水设备，用于6、7号楼和一、二、三标段的高区加压供水。3、本小区北侧设置一座容积为约240m3的化粪池，经预处理后的污水排至城市污水管网，最后进入污水处理厂。4单体屋面及场区雨水经小区雨水管网收集集中排至市政雨水管网，排至市政道路上的市政雨水井。5、本建筑生活最高日用水量为237m3/d，最大小时用水量24.84m3/d.6、本建筑生活供水分为三个区，一区、二区由市政压力供水，三区由加压给水设备供给。7、给水入户管压力大于0.35Mpa的给水支管均安装支管减压阀。8、室内给水立管采用衬塑铝合金复合管，热熔连接，支管采用PP-R给水管，热熔连接，管径≤40MM时采用截止阀，管径≤50MM时采用闸阀，管径＞80MM时采用蝶阀。9、给水系统的工作压力为1.0Mpa，给水和排水立管穿楼板时应设套管，其顶部高出装饰地面20MM，套管与管道之间用阻燃密室材料和防水油膏填实，端面光滑，底部与板底相平。10、本建筑生活最高日污水量478m3/d,塔楼污水立管采用RBS螺旋消音排水管，柔性连接，排水支管采用UPVC塑料排水管，粘接连接。11、排水立管穿越卫生间等积水楼板处设置刚套管，缝隙内填油麻，塑料排水立管每层均须设置伸缩节，一般设在楼板下排水支管汇合处三通之下，排水横管每四米设一个伸缩节，立管在地下室转为水平管时，炉管底部应设吊架，排水立管在垂直方向转弯时采用乙字管，排水立管与水平管相连处，采用2个45度弯头。12、屋面雨水设计为重现期为10年。屋面采用87型雨水斗。雨水采用加厚型UPVC排水塑料管。检查口距地面或露面1.0米，地漏水封高度不小于50MM。13、本工程负一层标高在25年洪水位（192.7）之下，配电房的门做了防水处理，配电房设置了一个集水坑和潜污泵，仅用于洪水淹没地下室后，有少量水侵入配电房的情况下排水用。电气安装工程概况：1、负荷等级划分：消防电梯，公共走到、疏散楼梯应急照明以及所用消防负荷均为一级负荷，住宅用电、商业用电等均为三级负荷，本工程由附近市政电网两个10KV开闭所分别引一回10KV电源，电缆穿钢管埋地敷设引入建筑物。两路电源分列运行无为备用高压配电房、公用配电房、专用配电房以均设在该工程二标段负二层地下车库。2、本工程采用节能紧凑型荧光灯，均要求自带无功功率补偿装置，功率不得低于0.85，在各变压器低压侧设专用无功补偿柜，进行集中补偿，补偿后功率因数不得低于0.92。3、高压配电采用固定式开关柜，进线处采用断路器保护，设过流、速断保护，由供电局整定，对各变压器采用放射式供电，采用高压负荷开关一熔断器组合电器进行保护，变压器低压侧总出线开关盒低压母线联络开关，均采用低压断路器，设长延时，短延时和速断保护，低压配电采用低压母线分段，放射式和树干式供电，一级负荷（消防泵、正压送风机等）采用双回路放射式供电，在末端自动投切，3级符合（住宅用电等）采用树干式供电，分支电缆和电缆干线采用电缆绝缘穿刺线夹连接。4、电缆敷设方式，室内主要采用金属桥架敷设，当桥架内敷设有对一级负荷（消防泵、正压送风机等）供电的电缆时，桥架必须采用防火金属桥架，当对同一用电设备供电的双回路电缆线路在同一桥架内敷设时，必须用防火金属隔断分隔开。5、本工程变压器选用SCR9节能干式变压器，低压供电半径控制在250米内，功率因数补偿，在变配电室低压侧设动功率集中自动补偿装置，电容器组采用自动循环投切方式，要求补偿后的功率因数不小于0.9并要求荧光灯，气体放电灯就地补偿，使其功率因数不小于0.9，照明灯具选用...
