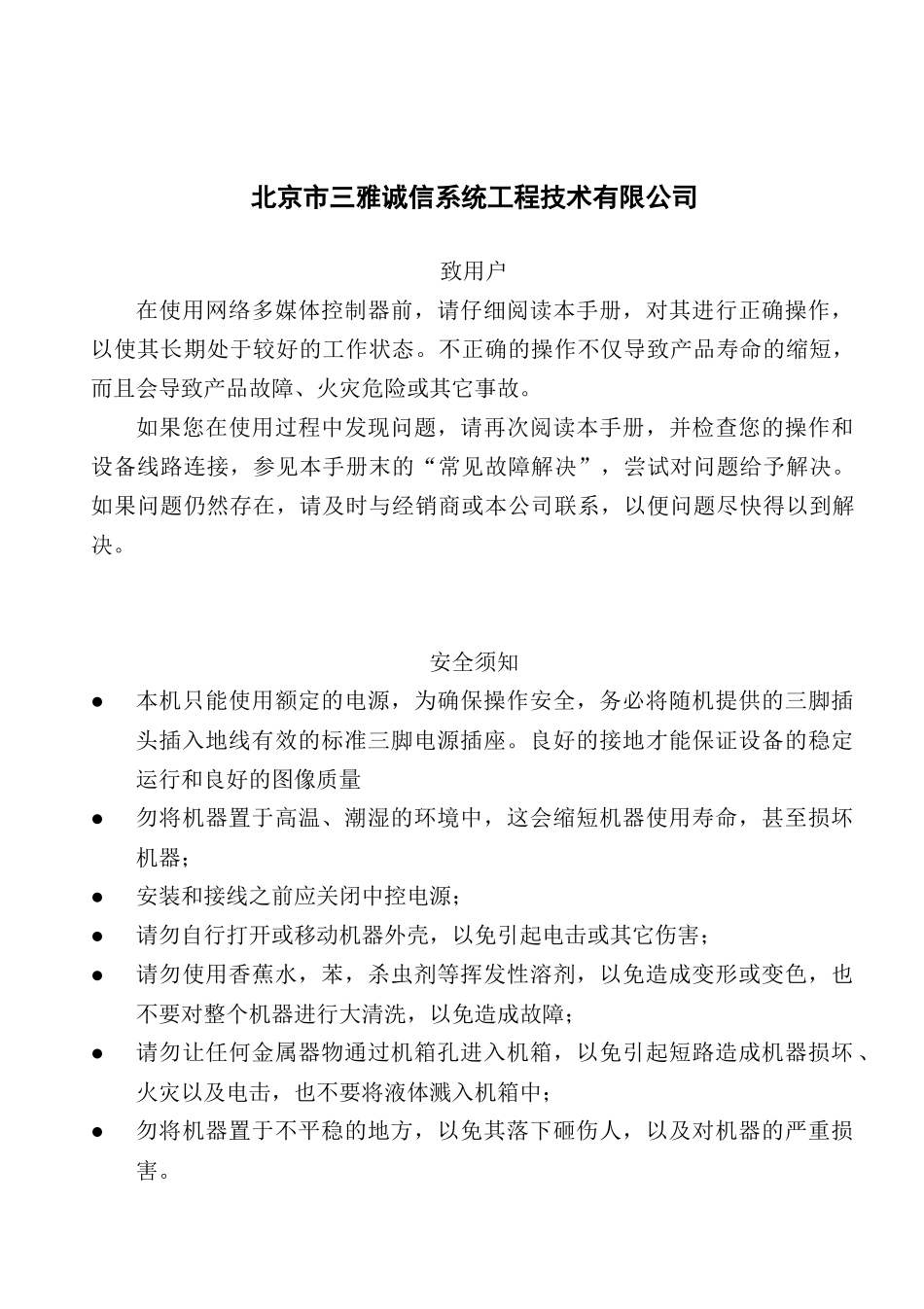

网络多媒体控制系统用户手册北京市三雅诚信系统工程技术有限公司致用户在使用网络多媒体控制器前，请仔细阅读本手册，对其进行正确操作，以使其长期处于较好的工作状态。不正确的操作不仅导致产品寿命的缩短，而且会导致产品故障、火灾危险或其它事故。如果您在使用过程中发现问题，请再次阅读本手册，并检查您的操作和设备线路连接，参见本手册末的“常见故障解决”，尝试对问题给予解决。如果问题仍然存在，请及时与经销商或本公司联系，以便问题尽快得以到解决。安全须知●本机只能使用额定的电源，为确保操作安全，务必将随机提供的三脚插头插入地线有效的标准三脚电源插座。良好的接地才能保证设备的稳定运行和良好的图像质量●勿将机器置于高温、潮湿的环境中，这会缩短机器使用寿命，甚至损坏机器；●安装和接线之前应关闭中控电源；●请勿自行打开或移动机器外壳，以免引起电击或其它伤害；●请勿使用香蕉水，苯，杀虫剂等挥发性溶剂，以免造成变形或变色，也不要对整个机器进行大清洗，以免造成故障；●请勿让任何金属器物通过机箱孔进入机箱，以免引起短路造成机器损坏、火灾以及电击，也不要将液体溅入机箱中；●勿将机器置于不平稳的地方，以免其落下砸伤人，以及对机器的严重损害。●如机器不持续使用，请拔下电源插头。有以下情况时请拔下电源插头并妥善处理：1.当电源线或插头被损坏或破损时。2.有金属物或液体进入机箱中。3.当操作正确但机器没有正确响应时。4.当机器工作中有了明显变化，表明有维修的必要时。目录性能与指标3可连接的设备5设备连接6安装准备6连接设备6使用桌面控制器8操作说明9软件使用说明10软件安装10软件卸载11使用说明12系统设置13IP地址设置14端口设置14网络多媒体控制器设置17红外代码设置22投影机串行代码设置24时间常数设置25常用操作26常用ASCII字符十六进制换算表28常见问题及解决方案29性能与指标网络多媒体中央控制器为我公司独立研制出的一套中央控制设备。可应用于多功能厅、多媒体电教室、会议室、礼堂等场合。它集成了2路电源管理、4选2路视音频切换矩阵、5路红外遥控、红外遥控自学习、3×2VGA切换矩阵、全数码声音控制、可编程串行通讯、设备IP网络连接等功能。网络接口及控制：系统提供1个网络扩展端口，系统的所有切换、控制、查询、打开以及关闭、计算机辅助教学等的所有功能都可以通过网络进行控制。也就是说只要控制计算机在该网络上，不需要增加其他控制线，即可实现系统的所有控制和查询功能。电子锁控制：该系统可以配备相应配套的桌面，该桌面具有中控电子锁。使用中可以用普通的钥匙将该桌面打开，然后通过桌面控制器或控制计算机对所有设备操作；也可以通过该网络上的中央控制计算机远程将该设备的电子锁打开或关闭。该功能非常方便于系统的集中管理和控制，并且不需要单独布控制线。桌面集中控制：该中央控制器配备的桌面控制器用来控制系统中使用的所有设备，并且上面具有临时扩展用的VGA接口、网络接口、AV输入接口、USB接口以及一个话筒接口。远程管理：该设备可以通过局域网络实现远程控制、管理和查询。例如：我们可以通过该网络上的任意一台经过授权的计算机来查询投影机的累积使用时间、当前使用的设备、幕布的升降等，也可以对系统中的设备进行控制。批处理功能：管理系统可以对所选定教室进行统一的控制，如选定若干个教室，然后执行“系统开”或“系统关”即可打开、关闭选定教室的中控及设备，从而免去一个个打开和关闭的繁琐。高度兼容：完善的红外学习功能，稳定的串口控制功能，可轻松更换红外设备和投影机，提高了设备的利用率，有效降低投资成本。控制软件还支持投影机控制协议现填现用。音量调节：内置数字音量调节，调节音量更轻松。扩展RS232串口控制功能：超稳定的设备控制功能，提供一个RS-232串行信号接口及一个RS485信号接口，与投影机、解码器（云台、镜头）、矩阵切换器等设备连接。即可以通过串口实现对这些外接设备的控制。红外报警接口：终端可以外接红外报警探头，随时可以将报警信息发送到默认的主控计算机。增强了系统设备的安全性。开关量检测：终端具有桌面打开探测器，当打开桌...
