综合办公楼土方工程施工方案VIP专享VIP免费

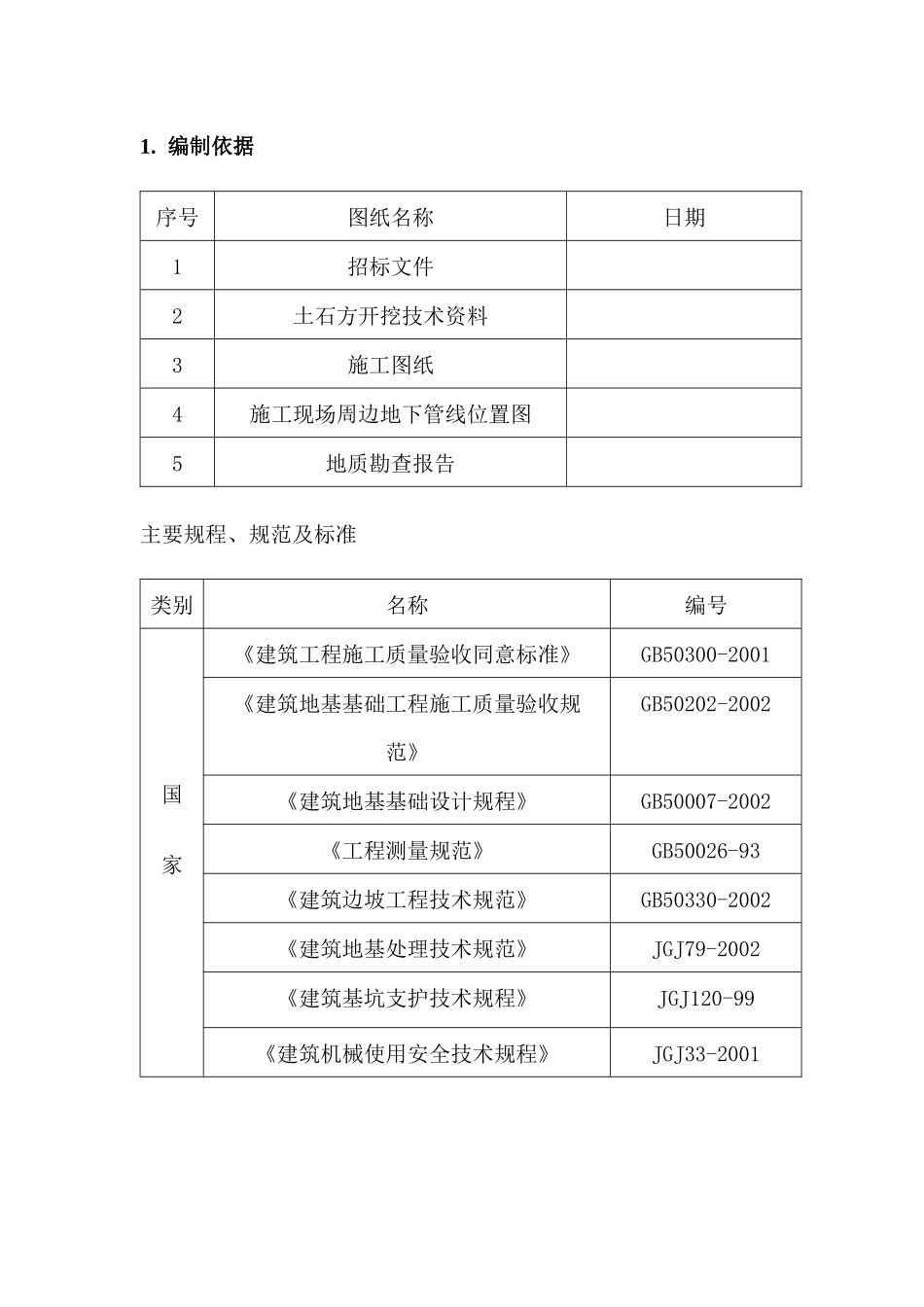

1.编制依据序号图纸名称日期1招标文件2土石方开挖技术资料3施工图纸4施工现场周边地下管线位置图5地质勘查报告主要规程、规范及标准类别名称编号国家《建筑工程施工质量验收同意标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑地基基础设计规程》GB50007-2002《工程测量规范》GB50026-93《建筑边坡工程技术规范》GB50330-2002《建筑地基处理技术规范》JGJ79-2002《建筑基坑支护技术规程》JGJ120-99《建筑机械使用安全技术规程》JGJ33-20011.1施工图纸1.2主要规范、规程1.地基与基础工程施工质量验收规范GB50202—20022.建筑工程施工质量验收统一标准GB50300—20013.建筑机械使用安全技术规程JGJ33—20011.3施工组织设计：2.工程概况工程概况建筑规模占地面积2984m2建筑面积13122m2层数5层，局部3层建筑檐高21.6m标高±0.00065.45室内外高差0.90m基底-2.7m建筑功能地上建筑面积13122m2结构类型框架基础形式独立柱基础根据现场场地及施工安排，基坑四周均采用放坡，坡度为1∶0.75，边坡采用自然放坡。土方开挖采用机械大开挖，人工配合清除基底预留土层。机械挖土方量4480m³，人工挖土方量895m33.施工部署根据降水观测情况，满足开挖条件后，开始按由西向东的行走方向开挖。采用二台WY160型反铲挖土机，5辆翻斗运土车，具体步骤如下：测量放线→基坑开挖→放桩位线→CFG桩施工→剔除桩头→桩头及土方外运→褥垫层挖土→褥垫层施工4.操作工艺4.1土方开挖工程4.1.1将甲方给定的建筑标高引测入厂区内，引测位置应无车辆通行，并保证不被扰动。本工程采用全站仪将建筑物的控制桩已引测到建筑物外围3m处。并用混凝土浇筑，防止被破坏；用白灰洒出轴线及独立基坑的位置，标高点由给定的控制点引测到建筑物外围的电线杆上，并在建筑物内南北向每75m设置临时标高点，以用于控制挖土深度。4.1.2本工程采用反铲式挖掘机与人工相配合的方式进行基坑开挖，挖掘机2台，预留人工清理厚度200mm。开挖方向由二区（北侧）和三区（北侧）开始向南推进，南北向完成后，两台机械同时向一区相向开挖。设专人用水准仪进行挖土深度控制，随挖随测，同时对基坑外边线随挖随修，确保基坑一次成型，避免超挖与二次挖土。人工挖土时，应设专人指挥，使用铁锹逐一清理，同时用水准仪检测标高。土方开挖过程中，要加强对边坡的监测，若边坡桩出现异常变形时，立即停止开挖，并采取措施；对边坡进行加固，基坑开挖出的土方堆在基坑四个角处，避免将轴线掩埋，保证轴线间的通视；基坑开挖至设计标高后通知监理单位检查槽底标高。4.1.3在基础槽底按设计图纸的桩位布置图放线，进行CFG桩施工。4.1.4CFG桩施工完成后将剔凿下的桩头和余土外运。4.1.5余土外运后按桩位向两边各增加500mm人工挖褥垫层土方或用小钩机挖褥垫层土方，因褥垫层土方较少，不在外运，直接放置在槽底取平。5.土方开挖工程质量验收标准项次项目允许偏差（mm）检验方法1标高+0用水平仪检查2长度、宽度-50用经纬仪、拉线和尺量检查3边坡偏陡不允许观察或用坡度尺检查6.成品保护6.1对定位标准桩、轴线引桩、标准水准点等，在挖土时不得碰撞，也不得坐在控制桩上的休息。并经常测量和校核其平面位置、水平标高和边坡坡度。定位标准桩和标准水准点，也要定期复测检查。6.2施工中发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设地上或地下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工方应进行自行检查，对基坑深度，长度尺寸及放坡进行检查，合格后报监理及甲方会同地勘、设计等部门对基坑验收，合格后方进行下道工序。7.安全管理及防护技术措施按照我公司职业健康安全管理手册、程序文件严格对现场安全防护进行控制。现场成立安全管理领导小组，工地设专职安全员，由主管生产的副经理全面负责安全生产及各种安全教育活动，由工程部组织有关部门对现场进行经常性检查，发现隐患及时组织人员整改。保证无重大事故。场内按各阶段施工情况在进出口和危险区挂宣传画、色标、标...
