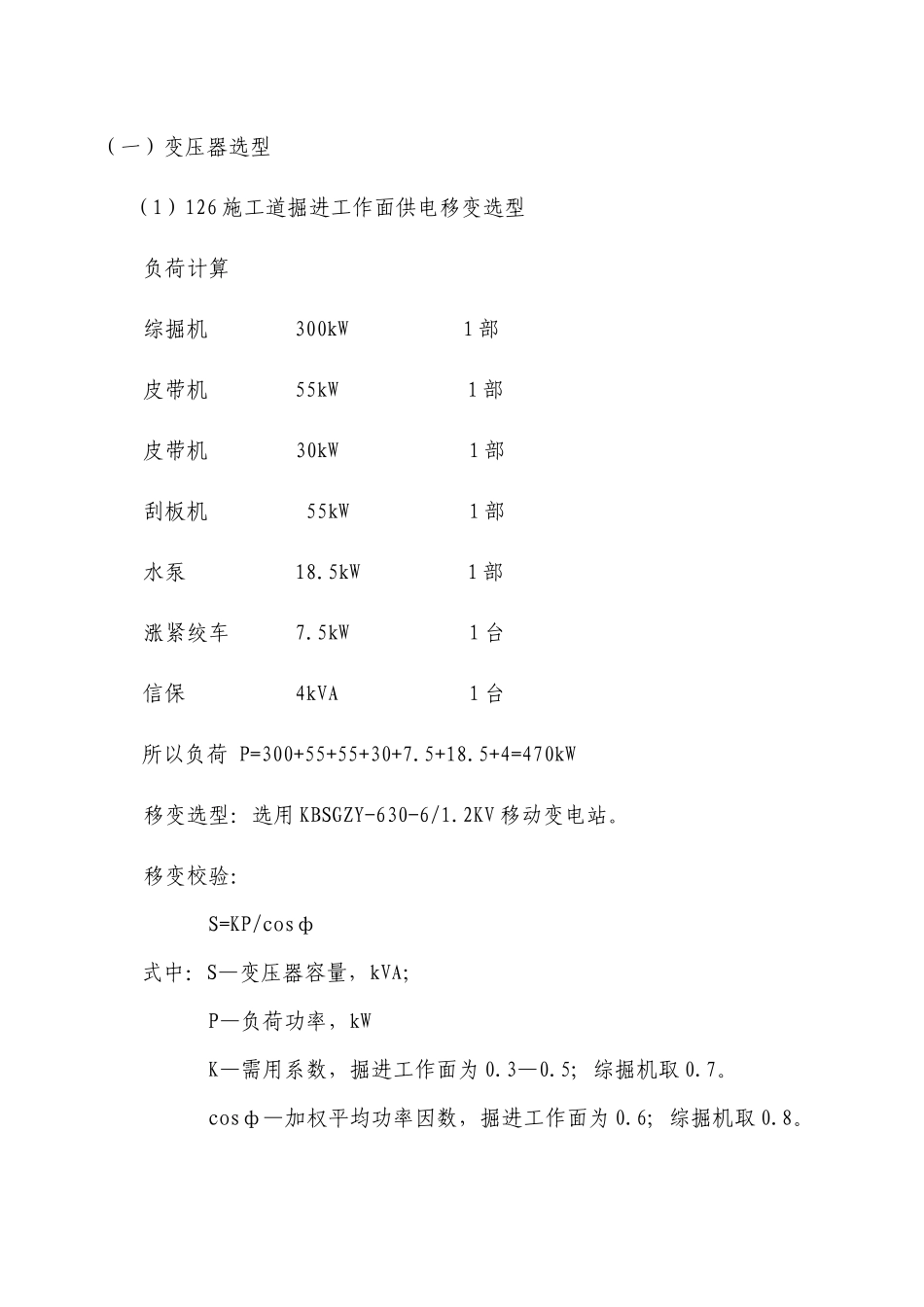

126施工道掘进工作面供电设计一、126施工道掘进工作面供电系统126施工道掘进工作面主要设备有:1台EBZ200综掘机,额定总功率为300kW,电压1140V;1部DSJ80/40/55可伸缩皮带机,额定功率为55kW,电压660/1140V;1部40T刮板输送机,额定功率为55kW,电压660/1140V;1部30kW电动滚筒简易皮带机,额定功率为30kW,电压660/1140V;1台18.5KW水泵,电压660/1140V;1台照明信保;1台7.5kW涨紧绞车,电压660/1140V;2台2×30kW对旋风机。综掘机电源来自一盘区变电所KBSGZY-630/6/1.2kVA移变,两台KBSGZY-315-6/0.69kVA移变专供风机,移变高压电缆由一盘区变电所接出。供电线路走向:一盘区变电所—一盘区辅助轨道巷—126施工道—126施工道掘进工作面。煤流回风走向:126施工道掘进工作面掘进煤—126施工道—5#联络巷—一盘区胶带巷—1#煤仓。风机及其控制开关设在一盘区辅助轨道巷。(一)变压器选型(1)126施工道掘进工作面供电移变选型负荷计算综掘机300kW1部皮带机55kW1部皮带机30kW1部刮板机55kW1部水泵18.5kW1部涨紧绞车7.5kW1台信保4kVA1台所以负荷P=300+55+55+30+7.5+18.5+4=470kW移变选型:选用KBSGZY-630-6/1.2KV移动变电站。移变校验:S=KP/cosф式中:S—变压器容量,kVA;P—负荷功率,kWK—需用系数,掘进工作面为0.3—0.5;综掘机取0.7。cosф—加权平均功率因数,掘进工作面为0.6;综掘机取0.8。所以S=0.4×170/0.6+0.7×300/0.8=375.9kVA所选的移动变电站满足要求。(二)电缆选型1、按允许负荷电流选择电缆截面:(1)126施工道掘进工作面的KBSGZY-630kVA移变的1#电源高压电缆选型需用电缆载流量:I=KP/30.5Vcosф式中:P—负荷功率,kWK—需用系数,掘进工作面为0.3-0.5;综掘机取0.7。cosф—加权平均功率因数,掘进工作面为0.6;综掘机取0.8。P=300+55+55+30+7.5+18.5+4=470kW所以I=0.7×300/(30.5×6×0.8)+0.4×170/(30.5×6×0.6)=36.1A所以选高压电缆型号为MYPTJ-6/6kV-3×50mm2型电缆,安全载流量为173A,满足要求。(2)供126施工道掘进工作面的2#干线电缆选型P=300+55+55+30+7.5+18.5+4=470kW所以I=0.7×300/(30.5×1.2×0.8)+0.4×170/(30.5×1.2×0.6)=180.8A所以选电缆型号为MYP-0.66/1.14-3×70+1×35mm2型电缆,载流量为215A,满足要求。(3)供126施工道掘进工作面1140V综掘机的3#电缆选型P=300kWI=0.7×300/(30.5×1.2×0.8)=126.3A所以选电缆型号为MYP-0.66/1.14-3×70mm2型电缆,载流量为215A,满足要求。(4)供126施工道掘进工作面掘进工作面的4#、6#风机干线电缆选型P=2×37=74kW所以I=74/(30.5×0.69×0.8)=77.4A所以选电缆型号为MY-0.38/0.66-3×50+1×16mm2型电缆,载流量为173A,满足要求。(5)供126施工道掘进工作面掘进工作面的5#、7#风机支线电缆选型P=37kWI=40A所以选电缆型号为MY-0.38/0.66-3×16+1×10mm2型电缆,载流量为85A,满足要求。2、按允许电压损失校验电缆截面:(1)工作面1#电源高压电缆的电压损失:ΔU=30.5×I×L(R0cosф+X0sinф)式中:I—电缆的长时工作电流,A;L—电缆的实际长度,km;R0—每公里电缆的电阻,Ω/km;X0—每公里电缆的电抗,Ω/km;cosф—加权平均功率因数,为0.7;ΔU=30.5×36.1×0.03×(0.412×0.6+0.075×0.8)=0.57V小于电网额定电压的5%(300V),满足要求。(2)工作面2#干线电缆的电压损失:ΔU=30.5×180.8×0.65×(0.315×0.6+0.078×0.8)=46.2V小于电网的规定值117V,满足要求。(3)工作面3#干线电缆的电压损失:ΔU=46.2+30.5×126.3×0.2×(0.315×0.6+0.078×0.8)=57.2V小于电网的规定值117V,满足要求。(4)工作面4#、6#干线风机电缆的电压损失:ΔU=30.5×77.4×0.4×(0.448×0.6+0.081×0.8)=15.2V小于电网的规定值63V,满足要求。(5)工作面5#、7#支线风机电缆的电压损失:ΔU=15.2+30.5×40×0.01×(1.37×0.6+0.09×0.8)=15.8V小于电网的规定值63V,满足要求。(三)短路电流计算(1)630kVA移变低压侧两相短路电流Id1的计算已知变压器二次电压为1200V,容量为630kVA,系统短路容量按50MVA计算。查附录二表1得,系统电抗XX=0.0288Ω6kV电缆L=0.03km;查附录二表2得,R0=0.412ΩX0=0.075Ω高压电缆...
