雅居乐A03区转换梁施工方案（35页）VIP专享VIP免费

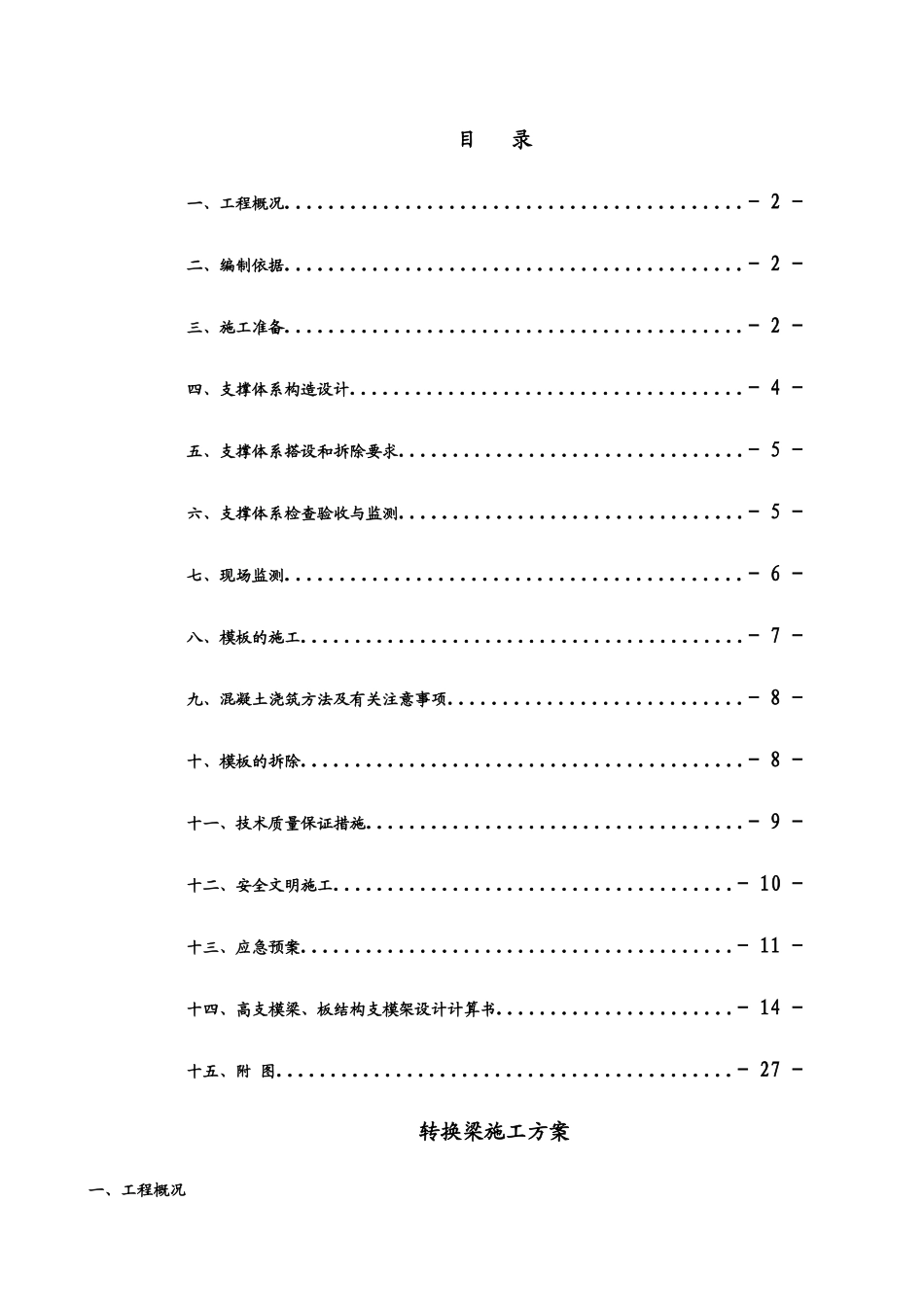

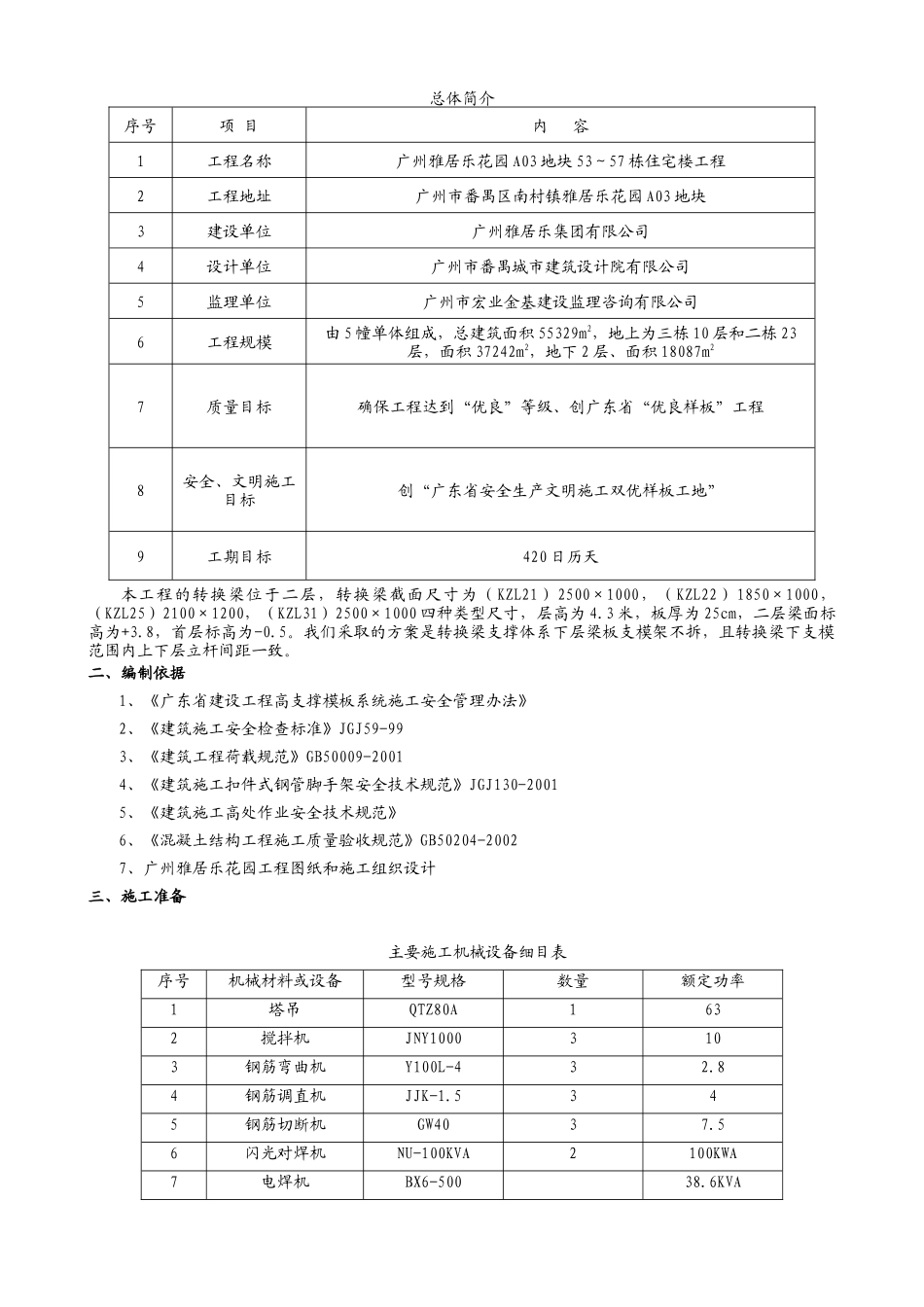

目录一、工程概况..........................................-2-二、编制依据..........................................-2-三、施工准备..........................................-2-四、支撑体系构造设计....................................-4-五、支撑体系搭设和拆除要求................................-5-六、支撑体系检查验收与监测................................-5-七、现场监测..........................................-6-八、模板的施工.........................................-7-九、混凝土浇筑方法及有关注意事项...........................-8-十、模板的拆除.........................................-8-十一、技术质量保证措施...................................-9-十二、安全文明施工.....................................-10-十三、应急预案........................................-11-十四、高支模梁、板结构支模架设计计算书......................-14-十五、附图..........................................-27-转换梁施工方案一、工程概况总体简介序号项目内容1工程名称广州雅居乐花园A03地块53～57栋住宅楼工程2工程地址广州市番禺区南村镇雅居乐花园A03地块3建设单位广州雅居乐集团有限公司4设计单位广州市番禺城市建筑设计院有限公司5监理单位广州市宏业金基建设监理咨询有限公司6工程规模由5幢单体组成，总建筑面积55329m2，地上为三栋10层和二栋23层，面积37242m2，地下2层、面积18087m27质量目标确保工程达到“优良”等级、创广东省“优良样板”工程8安全、文明施工目标创“广东省安全生产文明施工双优样板工地”9工期目标420日历天本工程的转换梁位于二层，转换梁截面尺寸为（KZL21）2500×1000，（KZL22）1850×1000，（KZL25）2100×1200，（KZL31）2500×1000四种类型尺寸，层高为4.3米，板厚为25cm，二层梁面标高为+3.8，首层标高为-0.5。我们采取的方案是转换梁支撑体系下层梁板支模架不拆，且转换梁下支模范围内上下层立杆间距一致。二、编制依据1、《广东省建设工程高支撑模板系统施工安全管理办法》2、《建筑施工安全检查标准》JGJ59-993、《建筑工程荷载规范》GB50009-20014、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20015、《建筑施工高处作业安全技术规范》6、《混凝土结构工程施工质量验收规范》GB50204-20027、广州雅居乐花园工程图纸和施工组织设计三、施工准备主要施工机械设备细目表序号机械材料或设备型号规格数量额定功率1塔吊QTZ80A1632搅拌机JNY10003103钢筋弯曲机Y100L-432.84钢筋调直机JJK-1.5345钢筋切断机GW4037.56闪光对焊机NU-100KVA2100KWA7电焊机BX6-50038.6KVA8圆盘锯Z05MJ-10549压刨机MB1010A2.510平刨机MQ4422.211插入式振动机HZ6-501.112平板式振动机PZ-501.113混凝土输送机HBT6075高支模板主要材料准备名称规格数量钢管￠48壁厚3.5mm450吨扣件十字扣、活动扣、对接扣2000只方木60*80长度3000，50*100长度1500各1000根胶合板模板18mm厚2500平方米安全带自动锁紧式20付安全帽加固式厚50个通讯设备固定电话2部、对讲机30部注；以上公为计划用量，施工时将根据具体情况适当调整周转材料的用量测量器具细目表器具名称规格数量全站仪GTS-300R1水准仪AT-G11电子经纬仪DT-110L1激光垂准仪PL-1J1托线板2000×150×124钢卷尺5m/30m5/1坍落度桶1四、支撑体系构造设计为确保工程施工质量与安全，经过慎重研究并根据现场情况和工程结构布置，决定搭设满堂钢管支模架进行施工。1、对梁板结构的支模，其搭设参数为：（1）梁下支撑采用￠48的钢管，每排6根立杆，横向间距600，沿梁轴线方向间距600mm；模板使用18mm厚胶合板，梁底木方采用60*80mm，间距为300mm；梁侧模板木方采用50*100mm，距离300；托梁采用￠48的双钢管，立杆与托梁连接采用钢顶托。梁截面按最大尺寸2500×1000计算，其余（KZL22）（KZL25）（KZL31）支模体系参照执行。（2）板底支撑立杆纵横向间距为1200mm，立杆全部采用对接，对接接头上部20cm处采用水平杆进行加强处理。托梁采用￠48的双钢管，立杆与托梁连接采用钢顶托，模板使...
