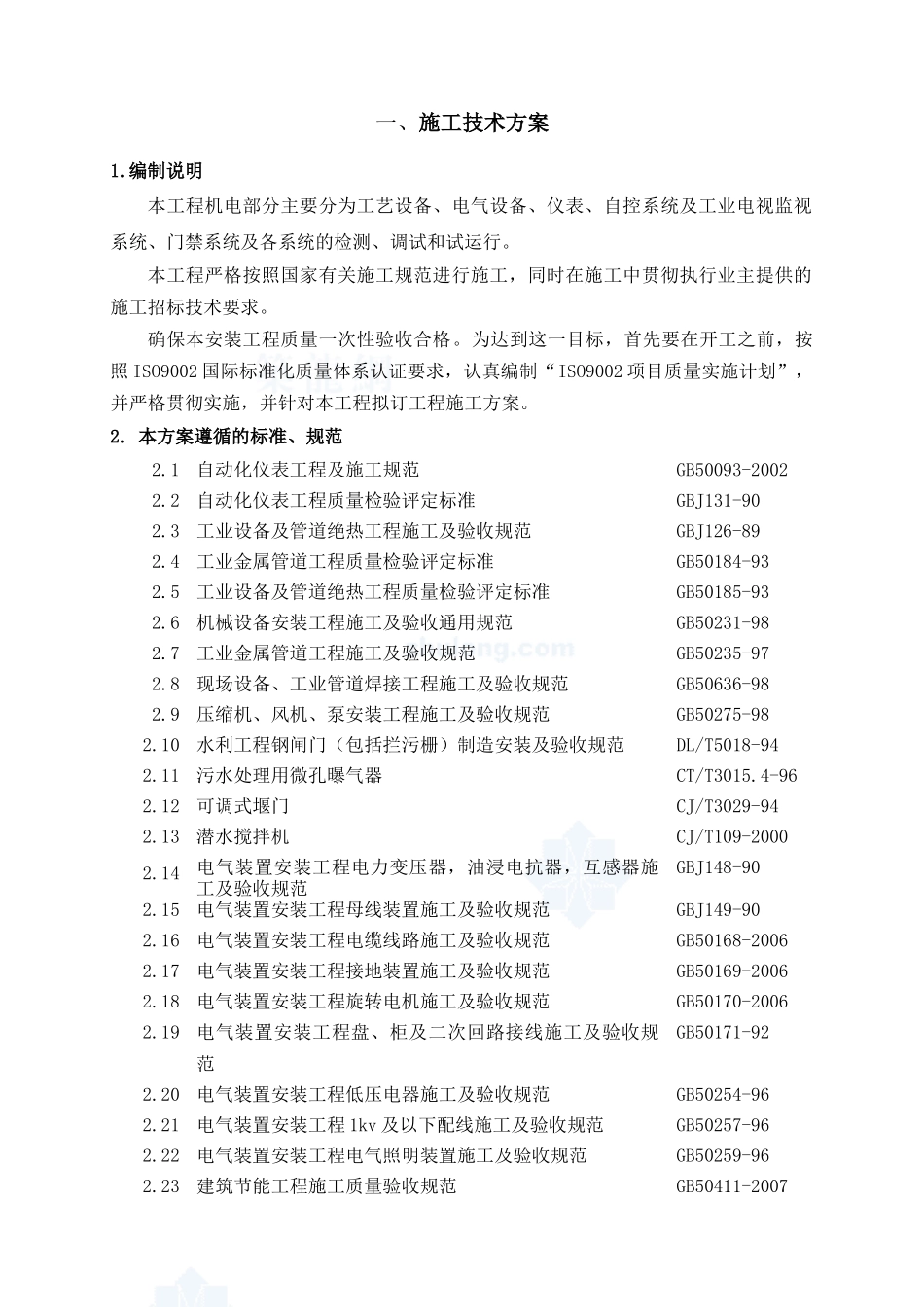

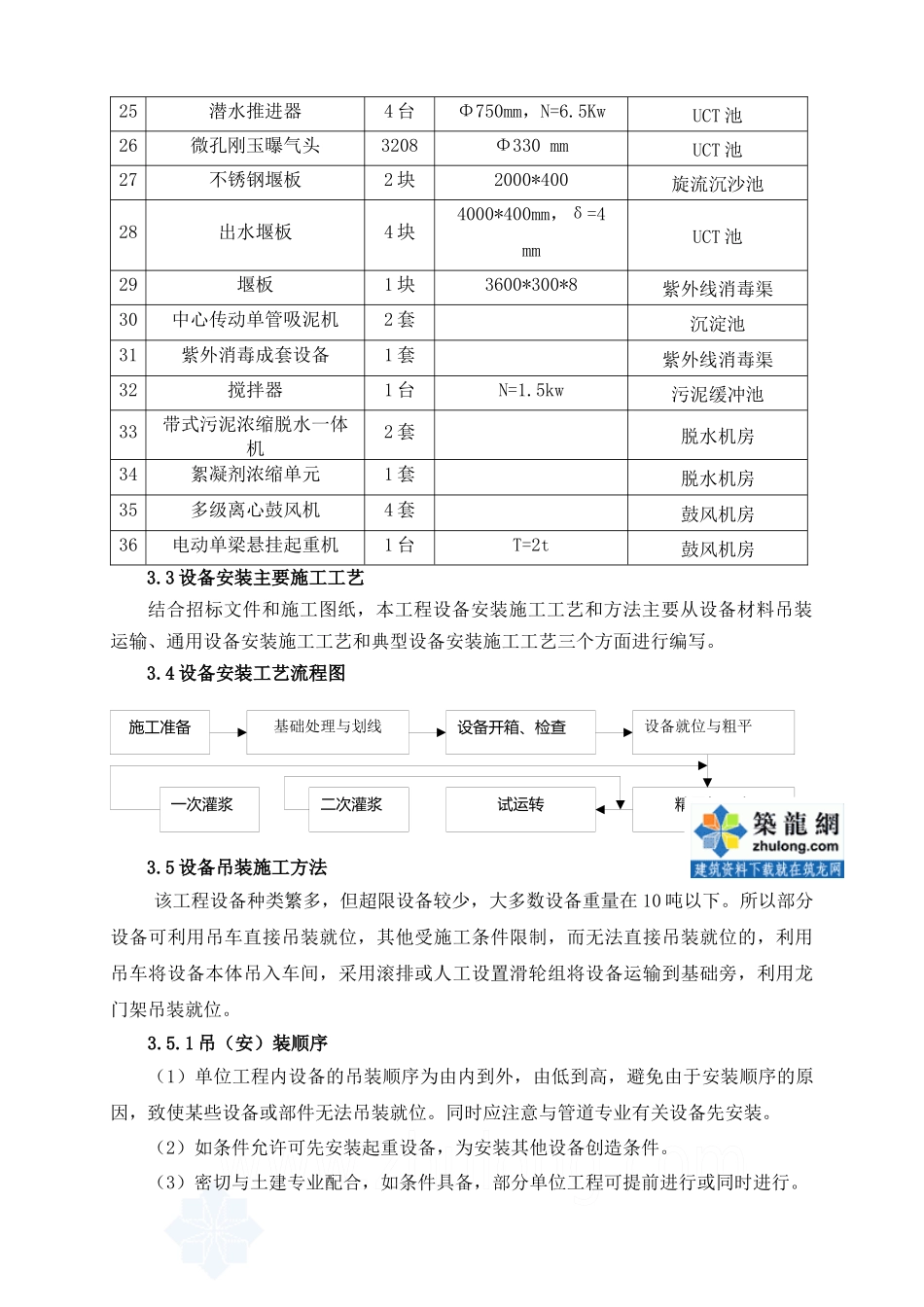

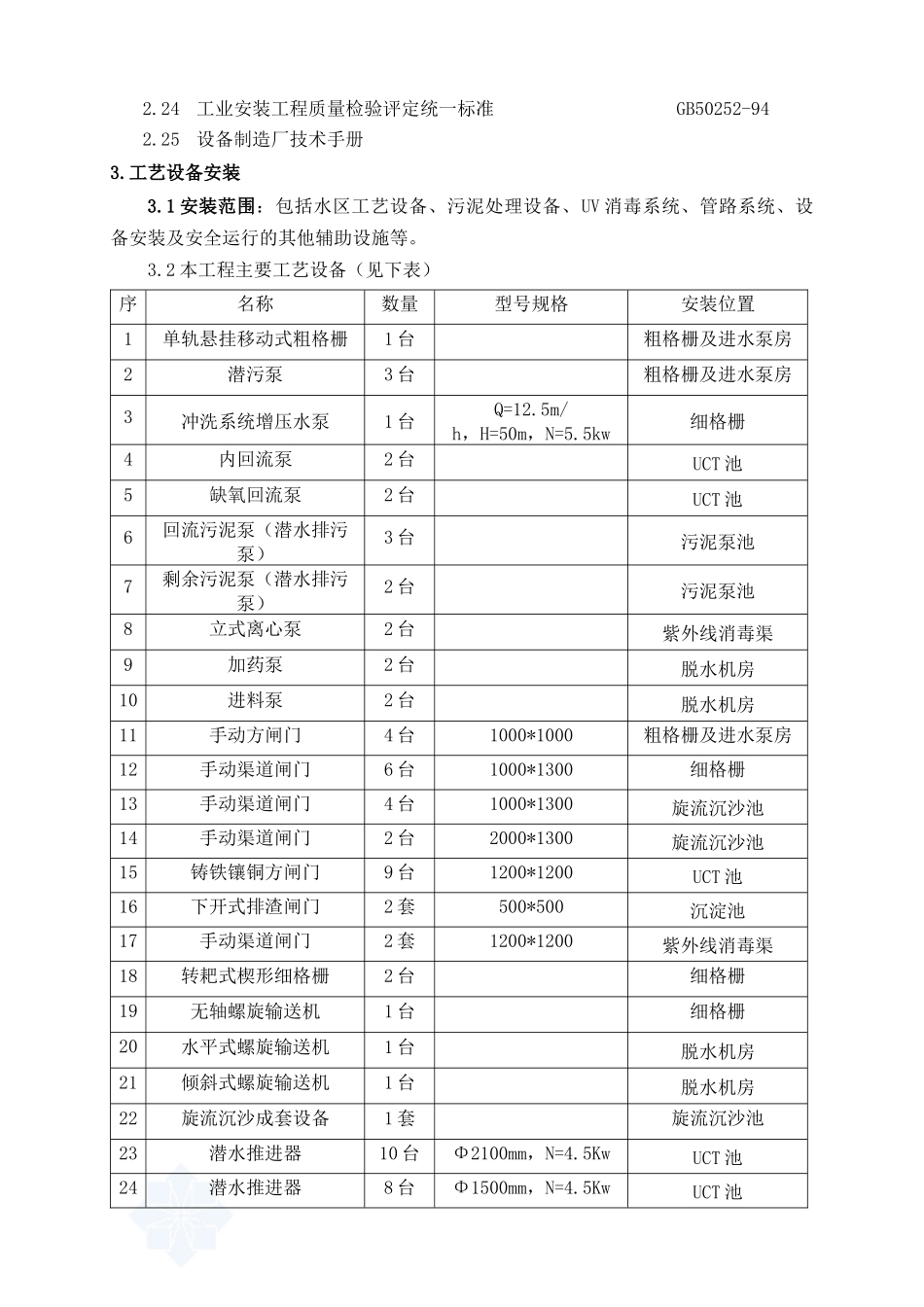

一、施工技术方案1.编制说明本工程机电部分主要分为工艺设备、电气设备、仪表、自控系统及工业电视监视系统、门禁系统及各系统的检测、调试和试运行。本工程严格按照国家有关施工规范进行施工，同时在施工中贯彻执行业主提供的施工招标技术要求。确保本安装工程质量一次性验收合格。为达到这一目标，首先要在开工之前，按照ISO9002国际标准化质量体系认证要求，认真编制“ISO9002项目质量实施计划”，并严格贯彻实施，并针对本工程拟订工程施工方案。2.本方案遵循的标准、规范2.1自动化仪表工程及施工规范GB50093-20022.2自动化仪表工程质量检验评定标准GBJ131-902.3工业设备及管道绝热工程施工及验收规范GBJ126-892.4工业金属管道工程质量检验评定标准GB50184-932.5工业设备及管道绝热工程质量检验评定标准GB50185-932.6机械设备安装工程施工及验收通用规范GB50231-982.7工业金属管道工程施工及验收规范GB50235-972.8现场设备、工业管道焊接工程施工及验收规范GB50636-982.9压缩机、风机、泵安装工程施工及验收规范GB50275-982.10水利工程钢闸门（包括拦污栅）制造安装及验收规范DL/T5018-942.11污水处理用微孔曝气器CT/T3015.4-962.12可调式堰门CJ/T3029-942.13潜水搅拌机CJ/T109-20002.14电气装置安装工程电力变压器，油浸电抗器，互感器施工及验收规范GBJ148-902.15电气装置安装工程母线装置施工及验收规范GBJ149-902.16电气装置安装工程电缆线路施工及验收规范GB50168-20062.17电气装置安装工程接地装置施工及验收规范GB50169-20062.18电气装置安装工程旋转电机施工及验收规范GB50170-20062.19电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-922.20电气装置安装工程低压电器施工及验收规范GB50254-962.21电气装置安装工程1kv及以下配线施工及验收规范GB50257-962.22电气装置安装工程电气照明装置施工及验收规范GB50259-962.23建筑节能工程施工质量验收规范GB50411-20072.24工业安装工程质量检验评定统一标准GB50252-942.25设备制造厂技术手册3.工艺设备安装3.1安装范围：包括水区工艺设备、污泥处理设备、UV消毒系统、管路系统、设备安装及安全运行的其他辅助设施等。3.2本工程主要工艺设备（见下表）序名称数量型号规格安装位置1单轨悬挂移动式粗格栅1台粗格栅及进水泵房2潜污泵3台粗格栅及进水泵房3冲洗系统增压水泵1台Q=12.5m/h，H=50m，N=5.5kw细格栅4内回流泵2台UCT池5缺氧回流泵2台UCT池6回流污泥泵（潜水排污泵）3台污泥泵池7剩余污泥泵（潜水排污泵）2台污泥泵池8立式离心泵2台紫外线消毒渠9加药泵2台脱水机房10进料泵2台脱水机房11手动方闸门4台1000*1000粗格栅及进水泵房12手动渠道闸门6台1000*1300细格栅13手动渠道闸门4台1000*1300旋流沉沙池14手动渠道闸门2台2000*1300旋流沉沙池15铸铁镶铜方闸门9台1200*1200UCT池16下开式排渣闸门2套500*500沉淀池17手动渠道闸门2套1200*1200紫外线消毒渠18转耙式楔形细格栅2台细格栅19无轴螺旋输送机1台细格栅20水平式螺旋输送机1台脱水机房21倾斜式螺旋输送机1台脱水机房22旋流沉沙成套设备1套旋流沉沙池23潜水推进器10台Φ2100mm，N=4.5KwUCT池24潜水推进器8台Φ1500mm，N=4.5KwUCT池施工准备基础处理与划线设备开箱、检查设备就位与粗平精平与固定试运转一次灌浆二次灌浆25潜水推进器4台Φ750mm，N=6.5KwUCT池26微孔刚玉曝气头3208Φ330mmUCT池27不锈钢堰板2块2000*400旋流沉沙池28出水堰板4块4000*400mm，δ=4mmUCT池29堰板1块3600*300*8紫外线消毒渠30中心传动单管吸泥机2套沉淀池31紫外消毒成套设备1套紫外线消毒渠32搅拌器1台N=1.5kw污泥缓冲池33带式污泥浓缩脱水一体机2套脱水机房34絮凝剂浓缩单元1套脱水机房35多级离心鼓风机4套鼓风机房36电动单梁悬挂起重机1台T=2t鼓风机房3.3设备安装主要施工工艺结合招标文件和施工图纸，本工程设备安装施工工艺和方法主要从设备材料吊装运输、通用设备安装施工工艺和典型设备安装施工工艺三个方面进行编写。3.4设备安装工艺流程图3.5设备吊装施工方法该工程设备种类繁多，但超限设备较少，大多数设备重量在10吨以下。所以部分设备可利用吊车直接吊装就位，其他受...
