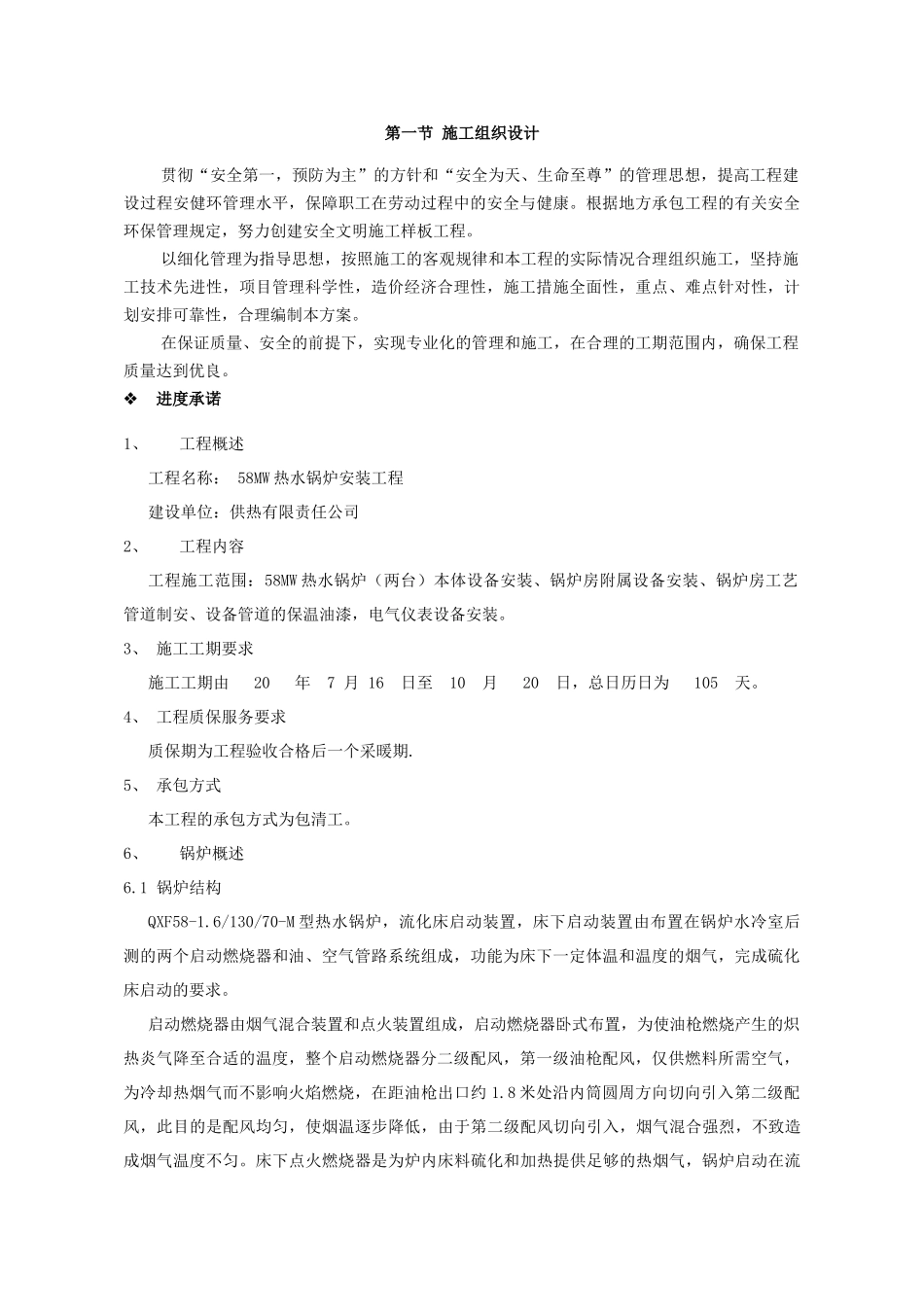

第一节施工组织设计贯彻“安全第一，预防为主”的方针和“安全为天、生命至尊”的管理思想，提高工程建设过程安健环管理水平，保障职工在劳动过程中的安全与健康。根据地方承包工程的有关安全环保管理规定，努力创建安全文明施工样板工程。以细化管理为指导思想，按照施工的客观规律和本工程的实际情况合理组织施工，坚持施工技术先进性，项目管理科学性，造价经济合理性，施工措施全面性，重点、难点针对性，计划安排可靠性，合理编制本方案。在保证质量、安全的前提下，实现专业化的管理和施工，在合理的工期范围内，确保工程质量达到优良。进度承诺1、工程概述工程名称：58MW热水锅炉安装工程建设单位：供热有限责任公司2、工程内容工程施工范围：58MW热水锅炉（两台）本体设备安装、锅炉房附属设备安装、锅炉房工艺管道制安、设备管道的保温油漆，电气仪表设备安装。3、施工工期要求施工工期由20年7月16日至10月20日，总日历日为105天。4、工程质保服务要求质保期为工程验收合格后一个采暖期.5、承包方式本工程的承包方式为包清工。6、锅炉概述6.1锅炉结构QXF58-1.6/130/70-M型热水锅炉，流化床启动装置，床下启动装置由布置在锅炉水冷室后测的两个启动燃烧器和油、空气管路系统组成，功能为床下一定体温和温度的烟气，完成硫化床启动的要求。启动燃烧器由烟气混合装置和点火装置组成，启动燃烧器卧式布置，为使油枪燃烧产生的炽热炎气降至合适的温度，整个启动燃烧器分二级配风，第一级油枪配风，仅供燃料所需空气，为冷却热烟气而不影响火焰燃烧，在距油枪出口约1.8米处沿内筒圆周方向切向引入第二级配风，此目的是配风均匀，使烟温逐步降低，由于第二级配风切向引入，烟气混合强烈，不致造成烟气温度不匀。床下点火燃烧器是为炉内床料硫化和加热提供足够的热烟气，锅炉启动在流化状态下进行，由于点火热容量只占锅炉负荷（MCR）的15%，为缩短点火时间和提高点火可靠性，冷态启动时建议用烟煤作点火材料，油点然后喷入混合装置，经逐级配风混合至700-750度，通过风室、风帽进入床内加热床料。启动升温速度应严格控制，一般床料温度应从室温缓慢加热至300-400度，继续升温可适当提高升速度。油枪入口燃油压力位2.0MPa，点火时应将油枪配风门置于点火位（开度30%）。高能点火器点燃油枪后，再逐渐开大风门，并推出高能点火器。主要部件结构：1、锅筒2、燃烧室及水冷壁3、下降管4、热水引出管5、上级省煤器6、下级省煤气7、空气预热器8、旋风分离器9、返料装置10、刚性梁锅炉的设计参数及技术指标额定热功率：58MW额定工作压力：1.6Mpa给水温度：70℃出水温度：130℃公司总经理项目经理技术总负责安全总负责项目副经理技术质检室工程部教人事育室计划室工程物资部办公室安全保卫室财务室预算室锅炉安装施工处焊接施工处起重施工处辅机安装处炉墙施工处其他工艺处工艺管道处各施工人员锅筒中心标高：30.8M设计使用燃料：贫煤，粒度≤0-13mm锅炉热效率：92.62%烟尘排放浓度：≤80mg/m3二氧化硫排放浓度：≤900mg/m3锅炉主体安装外形尺寸（长×宽×高）：15200×8000×29600（二）安装工程执行的标准1、《锅炉安全技术监察规程》2、《工业锅炉安装工程施工及验收规范》GB50273-20093、《工业管道工程施工及验收规范》GB50235-20104、《现场设备、工业管道焊接工程施工及验收规范》GB50236-20095、《建筑安装工程质量检验统一评定标准》GBJ300-886、《压缩机、风机、泵安装工程施工及验收规范》GB50275-20107、《机械设备安装工程施工及验收规范》GB50231-20108、《承压设备无损检测》NB/T47015-2007（三）安装图纸有限公司（锅炉制造厂）所供应的QXS58-1.6/130/70-M型热水锅炉安装图及有关技术文件(四)施工组织机构（五）劳动力及管理人员月度需求计划表（六）拟投入本工程施工机械计划序号设备名称型号、规格数量国别产地制造年份额定功率(KW)备注1吊车80T2辆国产560外租2吊车25T3辆国产08165外租3平板车16T2辆国产99外租4双金属把杆80T1座国产05自制5电动慢速卷扬机JJM-5T3台国产0311×26电动慢速卷扬机JJM-3T3台国产047.5×27电动慢速卷扬机JJM-2T3台国产015.5×28手动链式葫...
