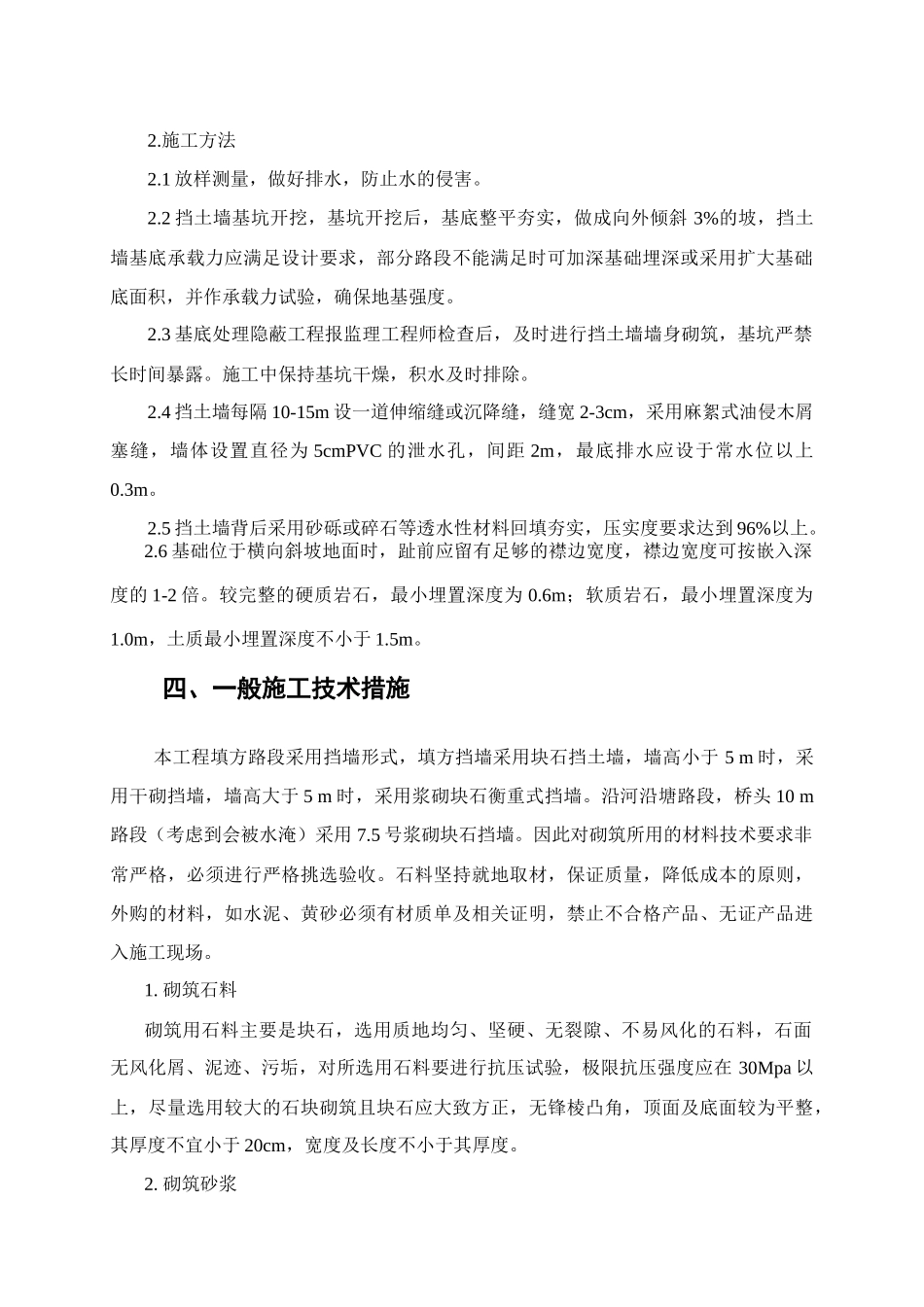

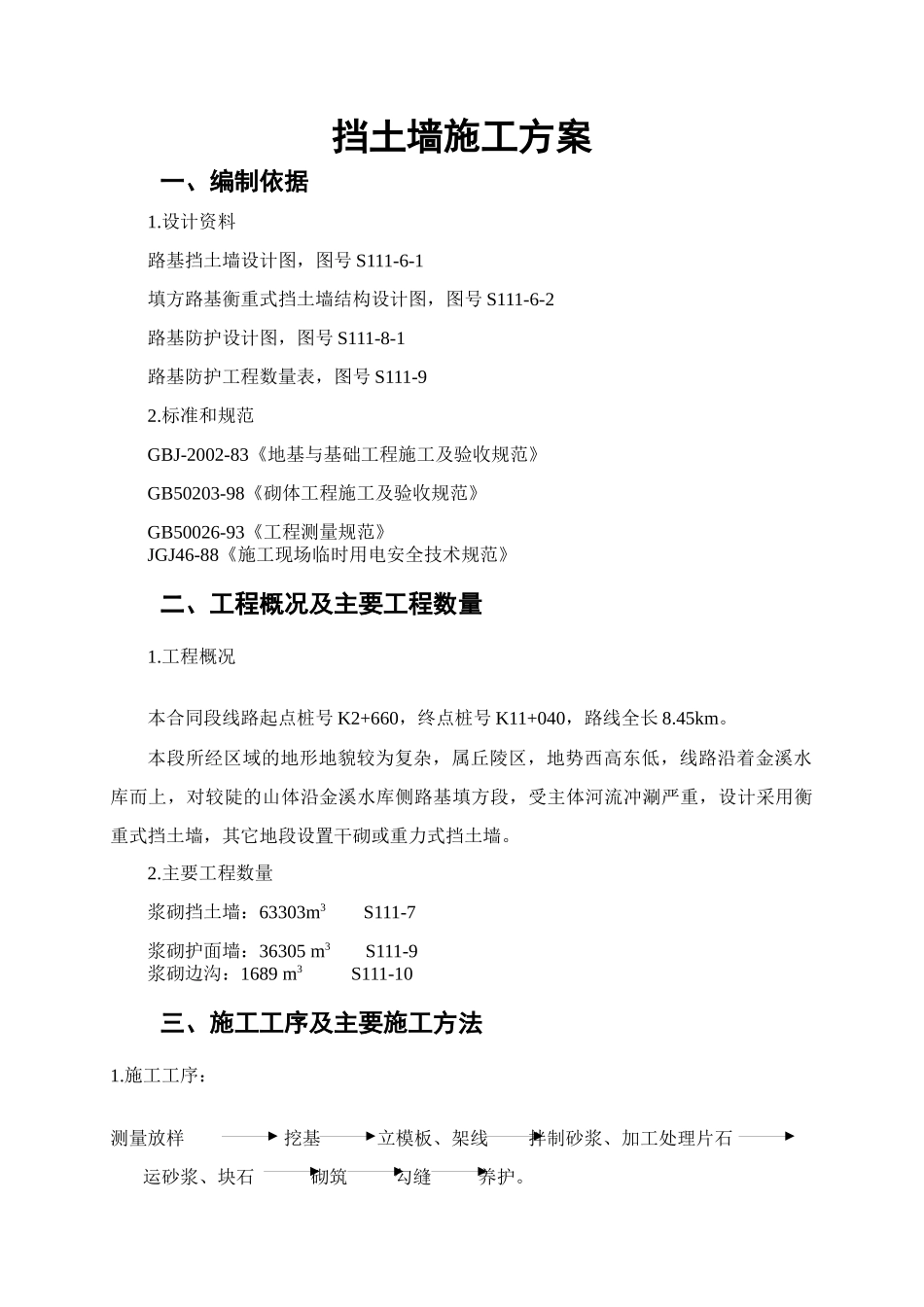

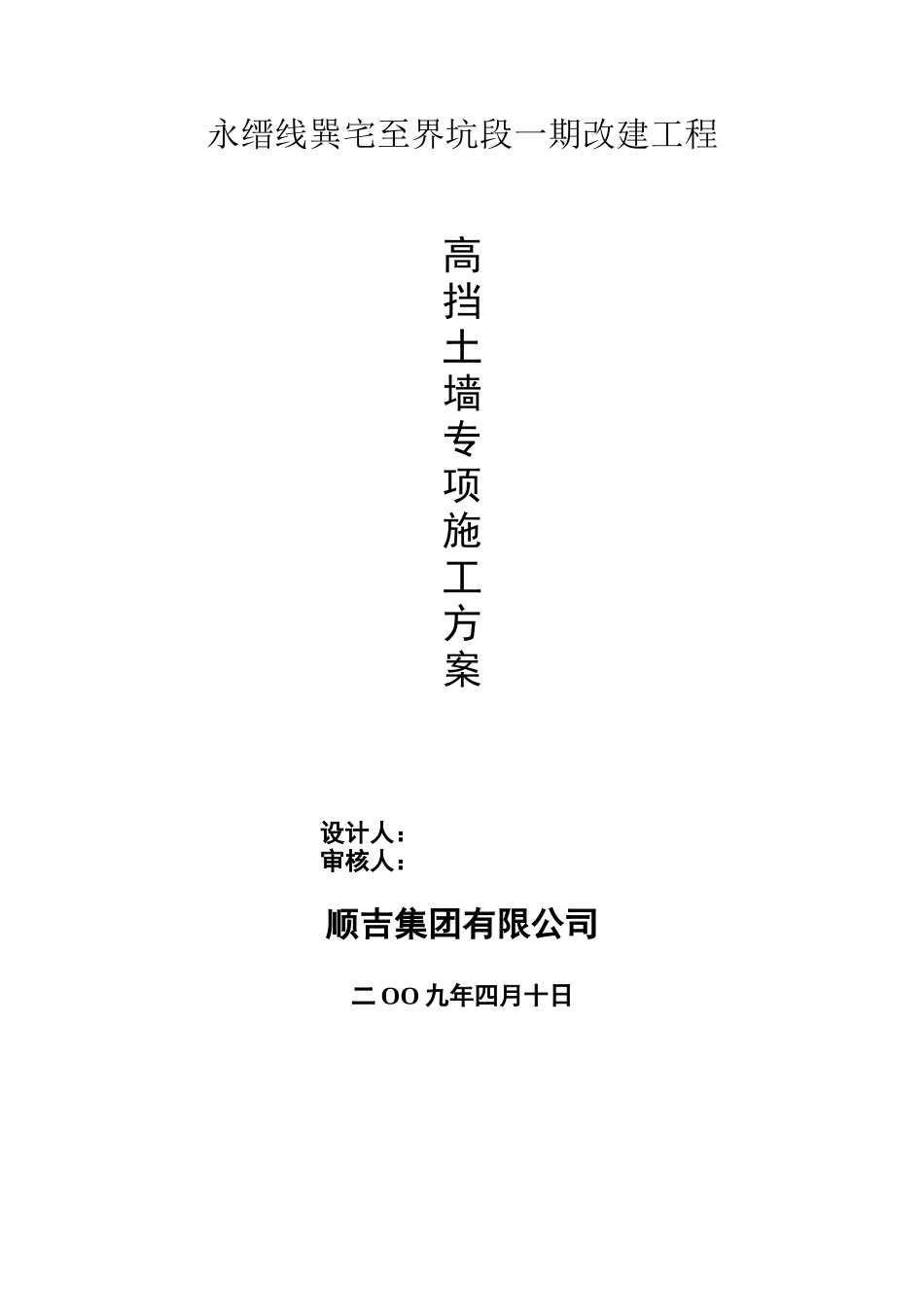

永缙线巽宅至界坑段一期改建工程高挡土墙专项施工方案设计人：审核人：顺吉集团有限公司二OO九年四月十日挡土墙施工方案一、编制依据1.设计资料路基挡土墙设计图，图号S111-6-1填方路基衡重式挡土墙结构设计图，图号S111-6-2路基防护设计图，图号S111-8-1路基防护工程数量表，图号S111-92.标准和规范GBJ-2002-83《地基与基础工程施工及验收规范》GB50203-98《砌体工程施工及验收规范》GB50026-93《工程测量规范》JGJ46-88《施工现场临时用电安全技术规范》二、工程概况及主要工程数量1.工程概况本合同段线路起点桩号K2+660，终点桩号K11+040，路线全长8.45km。本段所经区域的地形地貌较为复杂，属丘陵区，地势西高东低，线路沿着金溪水库而上，对较陡的山体沿金溪水库侧路基填方段，受主体河流冲涮严重，设计采用衡重式挡土墙，其它地段设置干砌或重力式挡土墙。2.主要工程数量浆砌挡土墙：63303m3S111-7浆砌护面墙：36305m3S111-9浆砌边沟：1689m3S111-10三、施工工序及主要施工方法1.施工工序：测量放样挖基立模板、架线拌制砂浆、加工处理片石运砂浆、块石砌筑勾缝养护。2.施工方法2.1放样测量，做好排水，防止水的侵害。2.2挡土墙基坑开挖，基坑开挖后，基底整平夯实，做成向外倾斜3%的坡，挡土墙基底承载力应满足设计要求，部分路段不能满足时可加深基础埋深或采用扩大基础底面积，并作承载力试验，确保地基强度。2.3基底处理隐蔽工程报监理工程师检查后，及时进行挡土墙墙身砌筑，基坑严禁长时间暴露。施工中保持基坑干燥，积水及时排除。2.4挡土墙每隔10-15m设一道伸缩缝或沉降缝，缝宽2-3cm，采用麻絮式油侵木屑塞缝，墙体设置直径为5cmPVC的泄水孔，间距2m，最底排水应设于常水位以上0.3m。2.5挡土墙背后采用砂砾或碎石等透水性材料回填夯实，压实度要求达到96%以上。2.6基础位于横向斜坡地面时，趾前应留有足够的襟边宽度，襟边宽度可按嵌入深度的1-2倍。较完整的硬质岩石，最小埋置深度为0.6m；软质岩石，最小埋置深度为1.0m，土质最小埋置深度不小于1.5m。四、一般施工技术措施本工程填方路段采用挡墙形式，填方挡墙采用块石挡土墙，墙高小于5m时，采用干砌挡墙，墙高大于5m时，采用浆砌块石衡重式挡墙。沿河沿塘路段，桥头10m路段（考虑到会被水淹）采用7.5号浆砌块石挡墙。因此对砌筑所用的材料技术要求非常严格，必须进行严格挑选验收。石料坚持就地取材，保证质量，降低成本的原则，外购的材料，如水泥、黄砂必须有材质单及相关证明，禁止不合格产品、无证产品进入施工现场。1.砌筑石料砌筑用石料主要是块石，选用质地均匀、坚硬、无裂隙、不易风化的石料，石面无风化屑、泥迹、污垢，对所选用石料要进行抗压试验，极限抗压强度应在30Mpa以上，尽量选用较大的石块砌筑且块石应大致方正，无锋棱凸角，顶面及底面较为平整，其厚度不宜小于20cm，宽度及长度不小于其厚度。2.砌筑砂浆2.1首先根据设计要求，砂浆配合比通过试验确定，并应符合设计强度要求。2.2砌筑砂浆必须有良好的和易性，其稠度以标准圆锥体沉入度表示，用于砌筑时宜为50～70㎜，气温较高时可以适当增大。2.3砂浆应随拌随用，保持适宜的稠度，拌和时间宜为3～5分钟，一般应在3～4h内使用完毕。气温超过30℃时，宜在2～3h内使用完毕，已经凝结的砂浆不得使用。3.浆砌块石砌筑3.1砌体在使用前必须浇水湿润，表面如有污垢应清洗干净，基底表面也应清洗、湿润，然后坐浆砌筑。3.2浆砌石墙采用交错砌法，按石料形状挂线分层卧砌，第一层石块大面、平整的一面向下，上下石块相互错缝，内外搭接，摆铺稳定，分层叠砌。3.3浆砌块石砌筑时，砂浆应饱满，并插捣密实，不得有空洞、松散现象。灰缝一般为20～30㎜，铺浆厚度约为40～60㎜，较大空隙应用碎石块嵌入砂浆中，绝不允许先填碎石后塞砂浆。3.4浆砌块石不得形成水平或纵向通缝，不得有结搓。在块石填腹时，水平灰缝不得大于3㎝，竖向灰缝不得大于4㎝，填腹石的灰缝应彼此错开。3.5浆砌块石应设置沉降缝和伸缩缝，以减轻地基不均匀沉降和轻材料膨胀对墙身的影响。沉降缝应垂直地面，缝宽一致。3.6砌体隐蔽面砌缝可随砌随刮平，不另勾缝。外露面应进行勾缝，...
