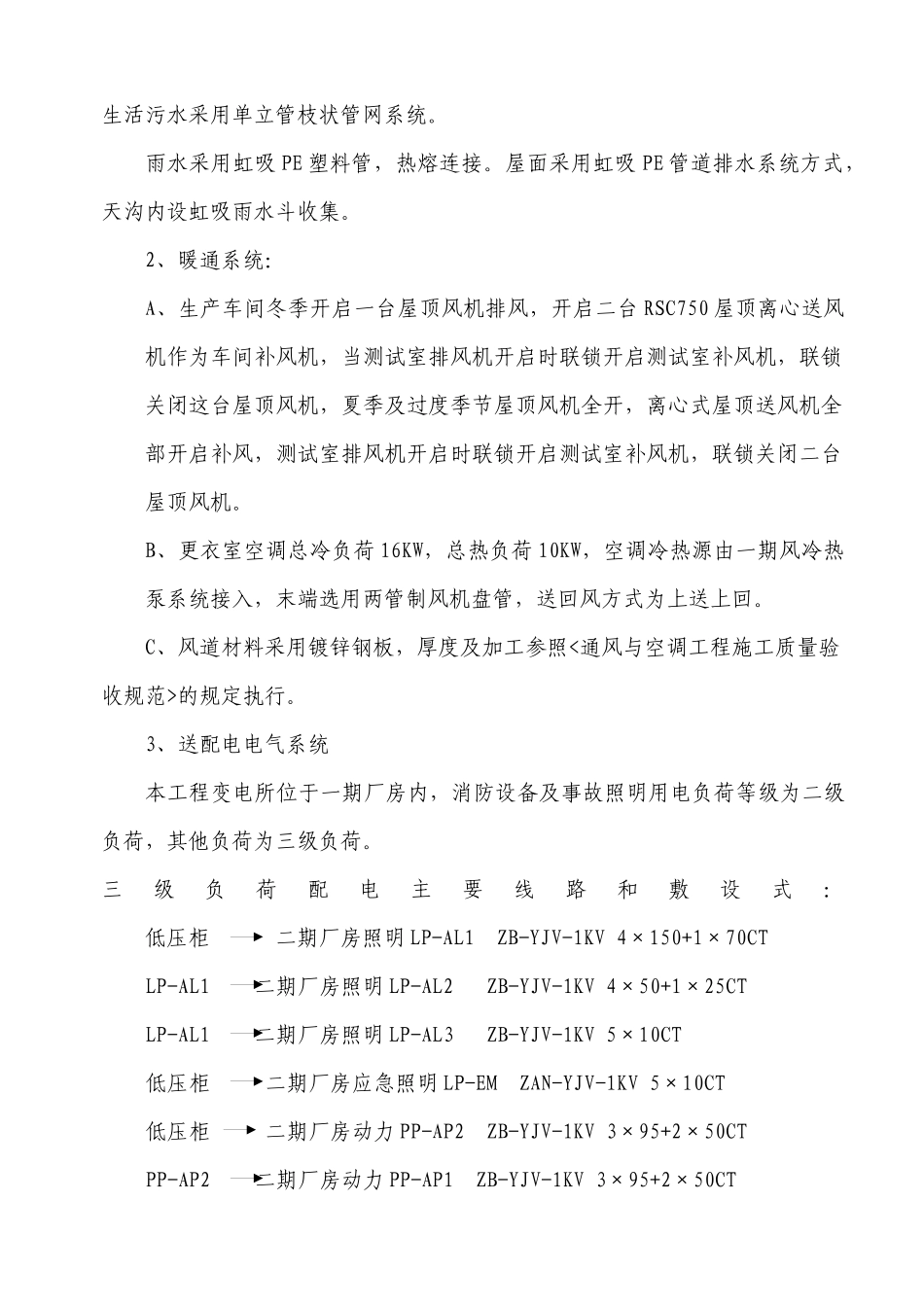

一、编制依据1、苏州九城都市建筑设计有限公司设计的宝马格二期厂房水施、暖通、电施施工图纸。2、现行的国家有关规范、标准和公司施工技术标准、工艺标准。二、工程概况宝马格二期，位于奉贤开发区环城西路，地上一层。建筑面积为5996M2，总高度为9.788M。建设单位是宝马格（中国）工程机械有限公司，工程监理是同济监理公司，总承包单位是上海杰联建设工程有限公司。地上一层主要有给排水、强电、网络、太阳能热水、压缩空气、暖通等系统。三、主要工程内容：1、给排水系统生活给水管采用S5系列PPR管，热熔连接，支管采用铝合金衬塑复合管，热熔连接。给水系统接自一期给水管网直接吸取城市管网中的市政给水。热水系统均采用S3.2系列PP-R管，热熔连接。热水系统为太阳能热水器，由室外管网提供，压力0.40Mpa,冷水通过厂房水箱间热水集水箱通过循环泵换成太阳能热水,并将热水采用全循环集中供应,上供下回方式直接供给室内淋浴房用水点。重力自流排水管采用UPVC塑料排水管，连接采用配套的接头胶水连接，生活污水采用单立管枝状管网系统。雨水采用虹吸PE塑料管，热熔连接。屋面采用虹吸PE管道排水系统方式，天沟内设虹吸雨水斗收集。2、暖通系统：A、生产车间冬季开启一台屋顶风机排风，开启二台RSC750屋顶离心送风机作为车间补风机，当测试室排风机开启时联锁开启测试室补风机，联锁关闭这台屋顶风机，夏季及过度季节屋顶风机全开，离心式屋顶送风机全部开启补风，测试室排风机开启时联锁开启测试室补风机，联锁关闭二台屋顶风机。B、更衣室空调总冷负荷16KW，总热负荷10KW，空调冷热源由一期风冷热泵系统接入，末端选用两管制风机盘管，送回风方式为上送上回。C、风道材料采用镀锌钢板，厚度及加工参照<通风与空调工程施工质量验收规范>的规定执行。3、送配电电气系统本工程变电所位于一期厂房内，消防设备及事故照明用电负荷等级为二级负荷，其他负荷为三级负荷。三级负荷配电主要线路和敷设式：低压柜二期厂房照明LP-AL1ZB-YJV-1KV4×150+1×70CTLP-AL1二期厂房照明LP-AL2ZB-YJV-1KV4×50+1×25CTLP-AL1二期厂房照明LP-AL3ZB-YJV-1KV5×10CT低压柜二期厂房应急照明LP-EMZAN-YJV-1KV5×10CT低压柜二期厂房动力PP-AP2ZB-YJV-1KV3×95+2×50CTPP-AP2二期厂房动力PP-AP1ZB-YJV-1KV3×95+2×50CTPP-AP2二期厂房动力PP-AP3ZB-YJV-1KV3×120+2×70CT低压柜二期厂房动力PP-AP4ZB-YJV-1KV3×95+2×50CT4、火灾报警系统：消控中心与手动报警按钮、消火栓按钮、楼层显示、警铃、消防广播、烟感、温感、可燃气体探测器等消防设备，实现联动。火灾报警系统采用KBG管及NHBVR线。四、施工部署1、施工管理组成：分三个班组，主要负责所承担水、电、暖通三个分部分部工程安装任务，每个班组的专业技术工人不少于总人数的50%。三个班的班长对本工程的安装任务，在在项目部的统一安排下，各尽其职按土建安排的进度，保质保量完成，争创省标化文明工地。2、施工组织程序本工程采取“先地下、后地上”；“先土建、后安装”；“先预埋、后安装”；“先主管立管、后支管”；“先试压、后保温”；“先清理、后穿线”和后期、中期“先上部、后下部”，安装的水平流水和立体交叉相结合施工方法。其程序是：施工员质检员电工班水暖班暖通班安装技术负责人项目部地下正负零以下预埋制作→基础接地焊接→初测接地电阻→预埋预留→电线管预埋及水管预留洞→1层至屋顶层给水、排水立管安装，1层至夹层支横管安装和电气埋盒穿线，埋配电箱→1层-夹层支横管安装和电气埋盒穿线、埋配电箱、屋顶设施、雨水管安装→1层-夹层电气安装、卫生器具安装、电气电缆安装、绝缘电阻测试→1层-夹层水、电、风安装，配电房、进风机房、排风机房、水泵房等设备安装→室外部分安装→初调试→成品、保护→设备试运转、整改→联合调试→竣工验收。3、施工准备计划（1）各班组挑选精兵强将组织强有力的施工力量，选拔业务精通、认真、负责，能刻苦钻研、虚心好学的专业人员担任工班长、班组长、施工人员，需持证上岗。（2）学习、熟悉施工图和国家规范，省市有关质量、安全管理的规定，发现研究解决图纸中所存在的问题，对其可行性...
