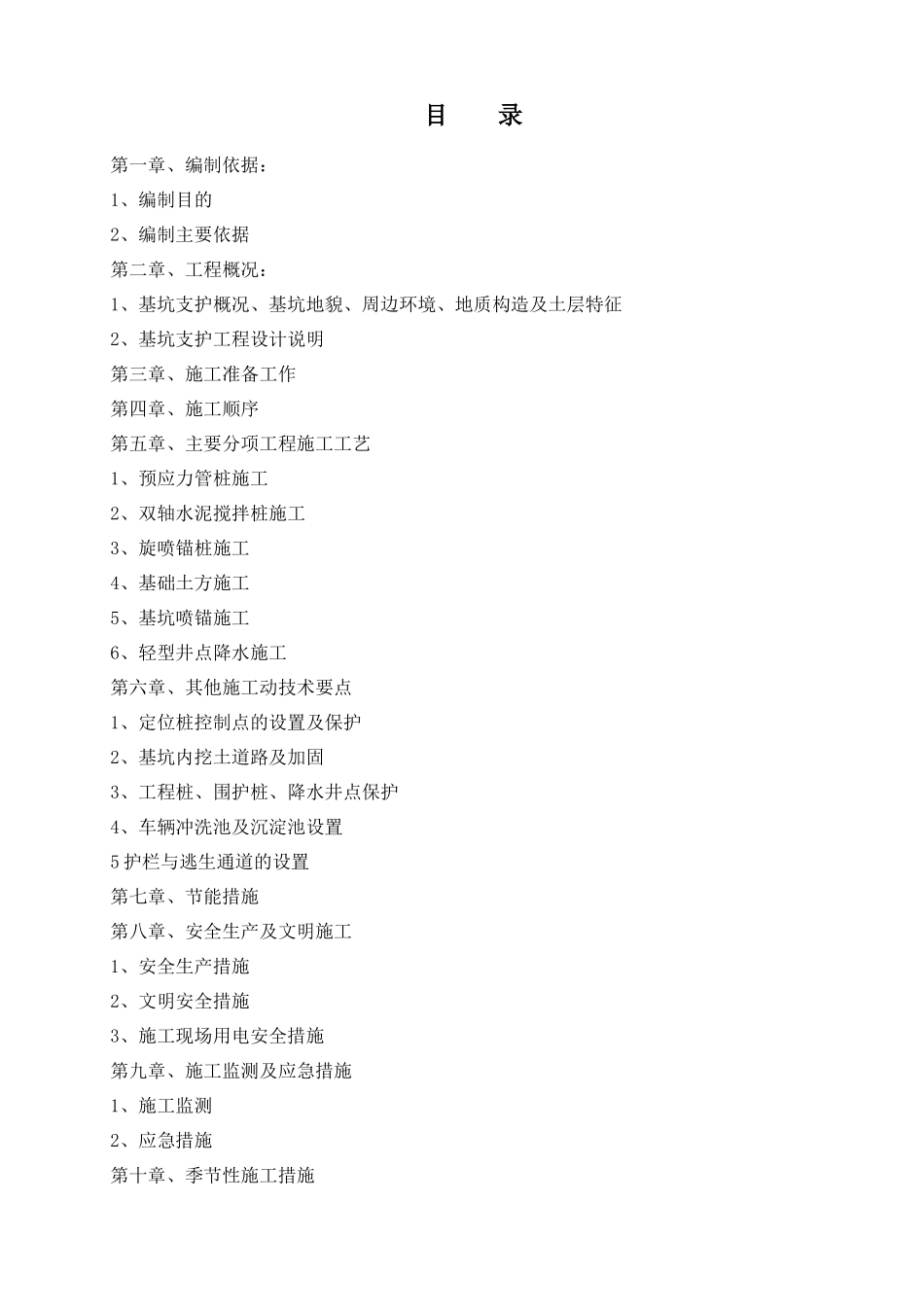

目录第一章、编制依据：1、编制目的2、编制主要依据第二章、工程概况：1、基坑支护概况、基坑地貌、周边环境、地质构造及土层特征2、基坑支护工程设计说明第三章、施工准备工作第四章、施工顺序第五章、主要分项工程施工工艺1、预应力管桩施工2、双轴水泥搅拌桩施工3、旋喷锚桩施工4、基础土方施工5、基坑喷锚施工6、轻型井点降水施工第六章、其他施工动技术要点1、定位桩控制点的设置及保护2、基坑内挖土道路及加固3、工程桩、围护桩、降水井点保护4、车辆冲洗池及沉淀池设置5护栏与逃生通道的设置第七章、节能措施第八章、安全生产及文明施工1、安全生产措施2、文明安全措施3、施工现场用电安全措施第九章、施工监测及应急措施1、施工监测2、应急措施第十章、季节性施工措施第一章编制依据一、编制目的本土方开挖工程专项施工方案对本工程的基坑支护、土方开挖等制定科学合理的工艺流程及施工方法；对施工组织的管理进行指导，以确保优质、安全地完成各道工序，为业主提供满意的服务。二、编制主要依据1、xx市xxxx有限公司提供支护设计图纸；2、本工程土建施工图；3、xx市xx研究院有限公司提供岩土工程勘察报告；4、本工程施工组织设计；5、《建设工程安全生产管理条例》；6、《建筑施工安全检查标准》（JGJ59-2001）；7、《建筑工程施工质量验收统一标准》（GB50300-2001）；8、《基坑土钉支护技术规程》（JGJ120-2012）；9、《建筑边坡工程技术规范》（GB50330-2002）；10、《混凝土结构工程施工质量验收规范》（GB50204-2011）；11、《建筑地基基础工程施工质量验收规范》（GB50202-2012）；12、《建筑基坑支护技术规程》（JGJ120-2012）；13、《施工现场临时用电安全技术规范》（JGJ46-2005）；14、《建筑机械使用安全技术规程》（JGJ33-2001）；15、《工程测量规范》（GB50026-2007）；16、《先张法预应力混凝土支护桩》苏G/T20-2010；17、《建筑变形测量规程》JGJ8-2007；18、建筑桩基技术规范（JGJ94-2008）；19、xx市现行的有关技术规程和制度；20、本公司现行的有关技术规程和制度；第二章工程概况一、基坑支护概况本工程设地下室一层，设计地面标高±0.00相当于黄海高程4.30m，周边地面标高约为-0.500m，基坑开挖底标高为-5.50～-6.00m，开挖深度约为5.0～5.5m。局部电梯井、集水坑开挖底标高为-7.3～-7.4m，开挖深度约为6.8～6.9m。二、基坑地形地貌、周边环境、地质构造及土层特征：1.地形地貌：原地貌单元上属xx南岸冲湖积平原，原为居民区，表面为人工素填土及杂填土，场地较为平坦。2.周边环境：建筑物东侧为xx路及xx小区，南侧西侧为xx路及xx小区居民楼，北侧为红十字血站已建办公楼。距离建筑物较近。3.地质构造：根据地质勘探资料表明：场地地表为杂填土和人工素土，第二层为粉质粘土夹粉土，第三层为淤泥质粉质粘土。具体详见地质勘察报告。三、基坑支护工程设计说明1、支护结构体系：本工程基坑围护设计采用：放坡+锚杆+双轴水泥搅拌桩、双轴水泥搅拌桩+预应力管桩+预应力锚桩的支护结构形式。2、剖面简介：A-B剖面为南侧：采用放坡+锚杆+双轴水泥搅拌桩+预应力管桩+预应力旋喷锚桩支护，分为一级放坡，上坡坡度为1:1，中间平台宽3m位置为▽-2.5m。坡面、平台80mm厚C20砼护坡，层面位置挂6.5钢筋网＠200×200mm，坡面锚杆间距Ф16@1200×1200m深度为1500mm，锚杆位置▽-0.5～-2.5m；旋喷锚桩两道位置分别为▽-2.8、▽-4.6m。B-C剖面为东南角：采用放坡+锚杆+双轴水泥搅拌桩+预应力管桩+预应力旋喷锚桩支护，分为二级放坡，上坡坡度为1:1，上平台宽3m位置为▽-2.5m，下坡坡度为1：1.3左右，随地下室坡道位置变化，坡面标高为▽-3.0～-4.7m,坡面、平台80mm厚C20砼护坡，层面位置挂6.5钢筋网＠200×200mm，坡面锚杆间距Ф16@1200×1200m深度为1500mm，锚杆位置▽-0.5～-2.5m、▽-3.0～-4.7m。旋喷锚桩位置在自然地坪下-2.8m位置设置一道旋喷锚桩。下坡平台位置轻型井点降水。C-D、E-A剖面：采用放坡+锚杆+双轴水泥搅拌桩,分为二级放坡，上坡坡度为1：1.2深度为▽-0.5～-2.5m，下坡度为1：1.4，深度为▽-2.5～-6.0m中间平台宽度为1m，坡面及平台位置80mm厚C20砼...
