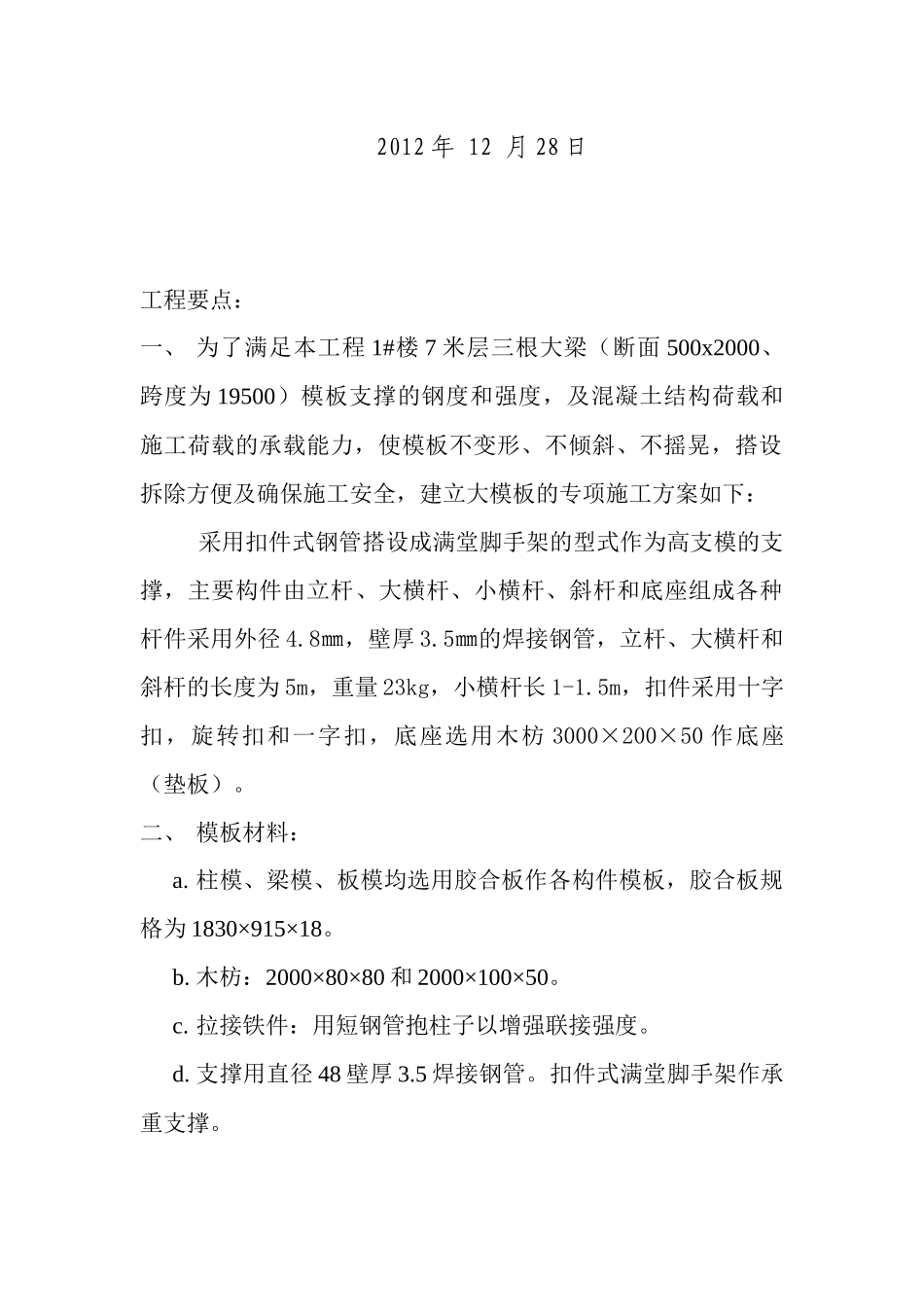

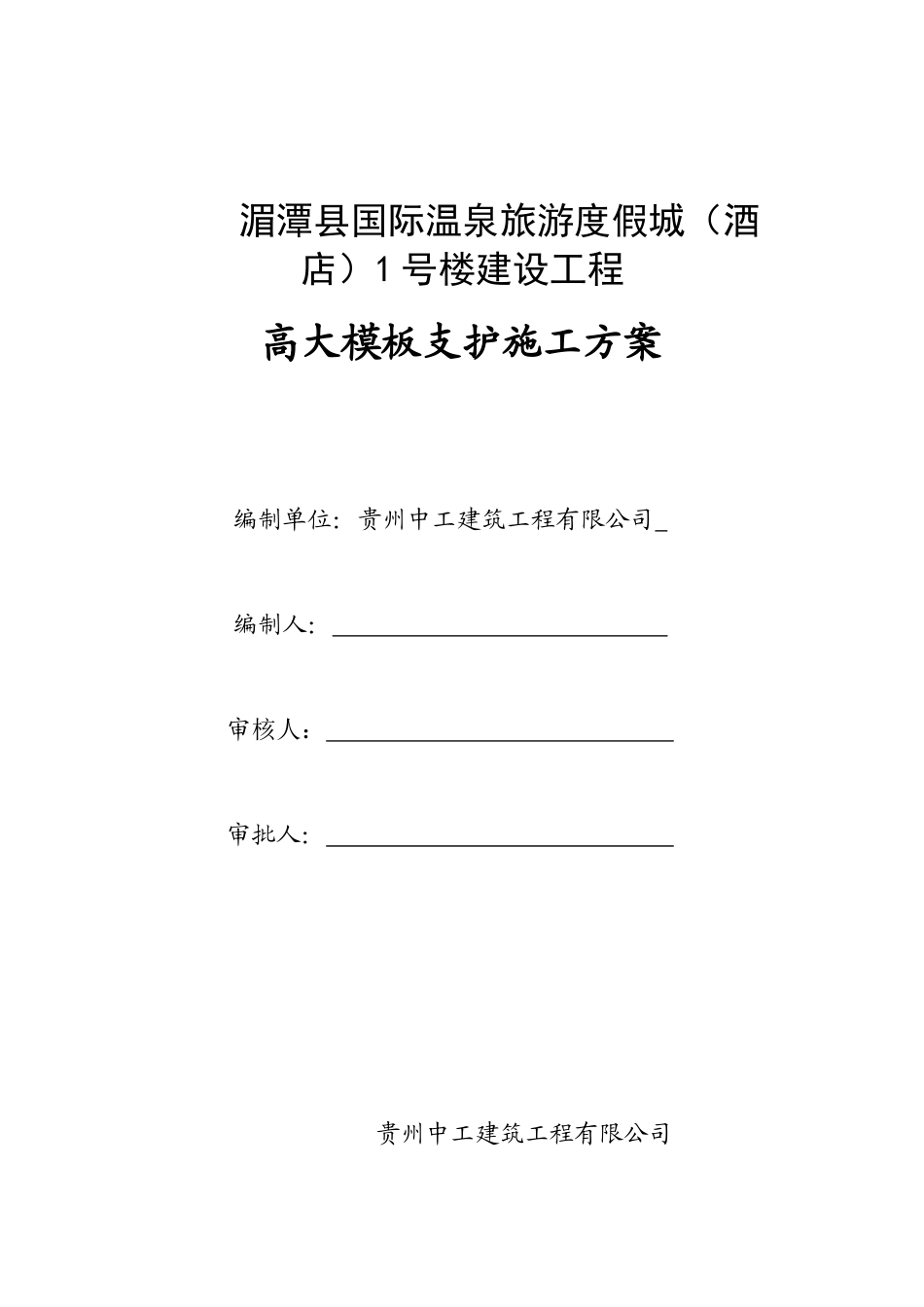

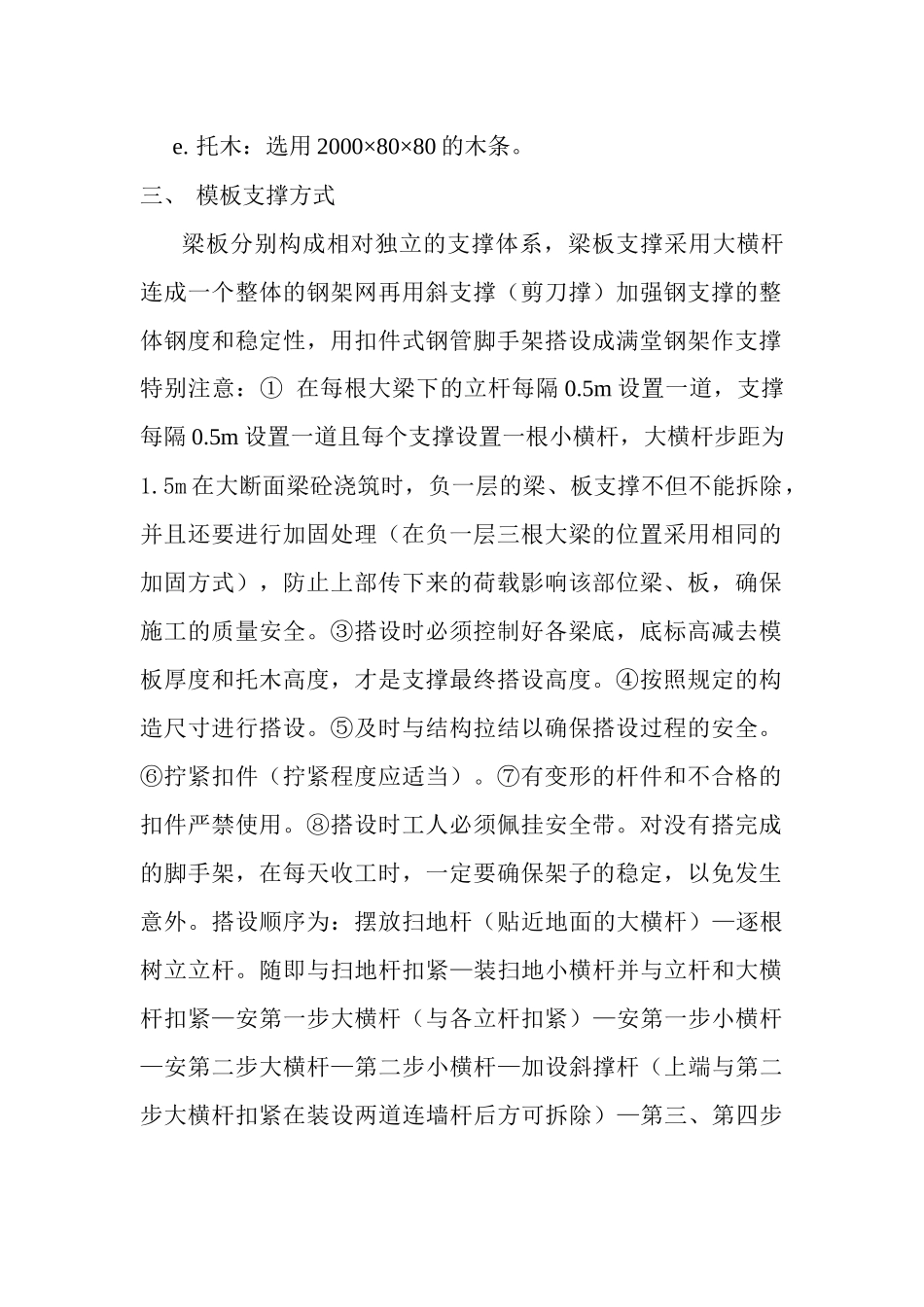

湄潭县国际温泉旅游度假城（酒店）1号楼建设工程高大模板支护施工方案编制单位：贵州中工建筑工程有限公司编制人：审核人：审批人：贵州中工建筑工程有限公司2012年12月28日工程要点：一、为了满足本工程1#楼7米层三根大梁（断面500x2000、跨度为19500）模板支撑的钢度和强度，及混凝土结构荷载和施工荷载的承载能力，使模板不变形、不倾斜、不摇晃，搭设拆除方便及确保施工安全，建立大模板的专项施工方案如下：采用扣件式钢管搭设成满堂脚手架的型式作为高支模的支撑，主要构件由立杆、大横杆、小横杆、斜杆和底座组成各种杆件采用外径4.8㎜，壁厚3.5㎜的焊接钢管，立杆、大横杆和斜杆的长度为5m，重量23kg，小横杆长1-1.5m，扣件采用十字扣，旋转扣和一字扣，底座选用木枋3000×200×50作底座（垫板）。二、模板材料：a.柱模、梁模、板模均选用胶合板作各构件模板，胶合板规格为1830×915×18。b.木枋：2000×80×80和2000×100×50。c.拉接铁件：用短钢管抱柱子以增强联接强度。d.支撑用直径48壁厚3.5焊接钢管。扣件式满堂脚手架作承重支撑。e.托木：选用2000×80×80的木条。三、模板支撑方式梁板分别构成相对独立的支撑体系，梁板支撑采用大横杆连成一个整体的钢架网再用斜支撑（剪刀撑）加强钢支撑的整体钢度和稳定性，用扣件式钢管脚手架搭设成满堂钢架作支撑特别注意：①在每根大梁下的立杆每隔0.5m设置一道，支撑每隔0.5m设置一道且每个支撑设置一根小横杆，大横杆步距为1.5m在大断面梁砼浇筑时，负一层的梁、板支撑不但不能拆除，并且还要进行加固处理（在负一层三根大梁的位置采用相同的加固方式），防止上部传下来的荷载影响该部位梁、板，确保施工的质量安全。③搭设时必须控制好各梁底，底标高减去模板厚度和托木高度，才是支撑最终搭设高度。④按照规定的构造尺寸进行搭设。⑤及时与结构拉结以确保搭设过程的安全。⑥拧紧扣件（拧紧程度应适当）。⑦有变形的杆件和不合格的扣件严禁使用。⑧搭设时工人必须佩挂安全带。对没有搭完成的脚手架，在每天收工时，一定要确保架子的稳定，以免发生意外。搭设顺序为：摆放扫地杆（贴近地面的大横杆）—逐根树立立杆。随即与扫地杆扣紧—装扫地小横杆并与立杆和大横杆扣紧—安第一步大横杆（与各立杆扣紧）—安第一步小横杆—安第二步大横杆—第二步小横杆—加设斜撑杆（上端与第二步大横杆扣紧在装设两道连墙杆后方可拆除）—第三、第四步大横杆交叉连接扣紧—按各梁底标高调平顶端大横杆—铺设梁板托木（致水平）—铺梁底板和楼面底模板。四、梁板的计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)等规范编制。因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。梁段:L1。（一）、参数信息1.模板支撑及构造参数梁截面宽度B(m):0.30；梁截面高度D(m):1.10混凝土板厚度(mm):0.11；立杆纵距（沿梁跨度方向间距）La(m):0.70；立杆上端伸出至模板支撑点长度a(m):0.10；脚手架步距(m):1.50；梁支撑架搭设高度H(m)：7；梁两侧立柱间距(m):0.7；承重架支设:木方支撑平行梁截面A；立杆横向间距或排距Lb(m):1.00；采用的钢管类型为Φ48×3.50；扣件连接方式:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):12.9；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：杉木；木材弹性模量E(N/mm2)：9000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；钢材弹性模量E(N/mm2)：210000.0；钢材抗弯强度设计值fm(N/mm2)：205.0；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参...
