水电安装施工方案_2VIP免费

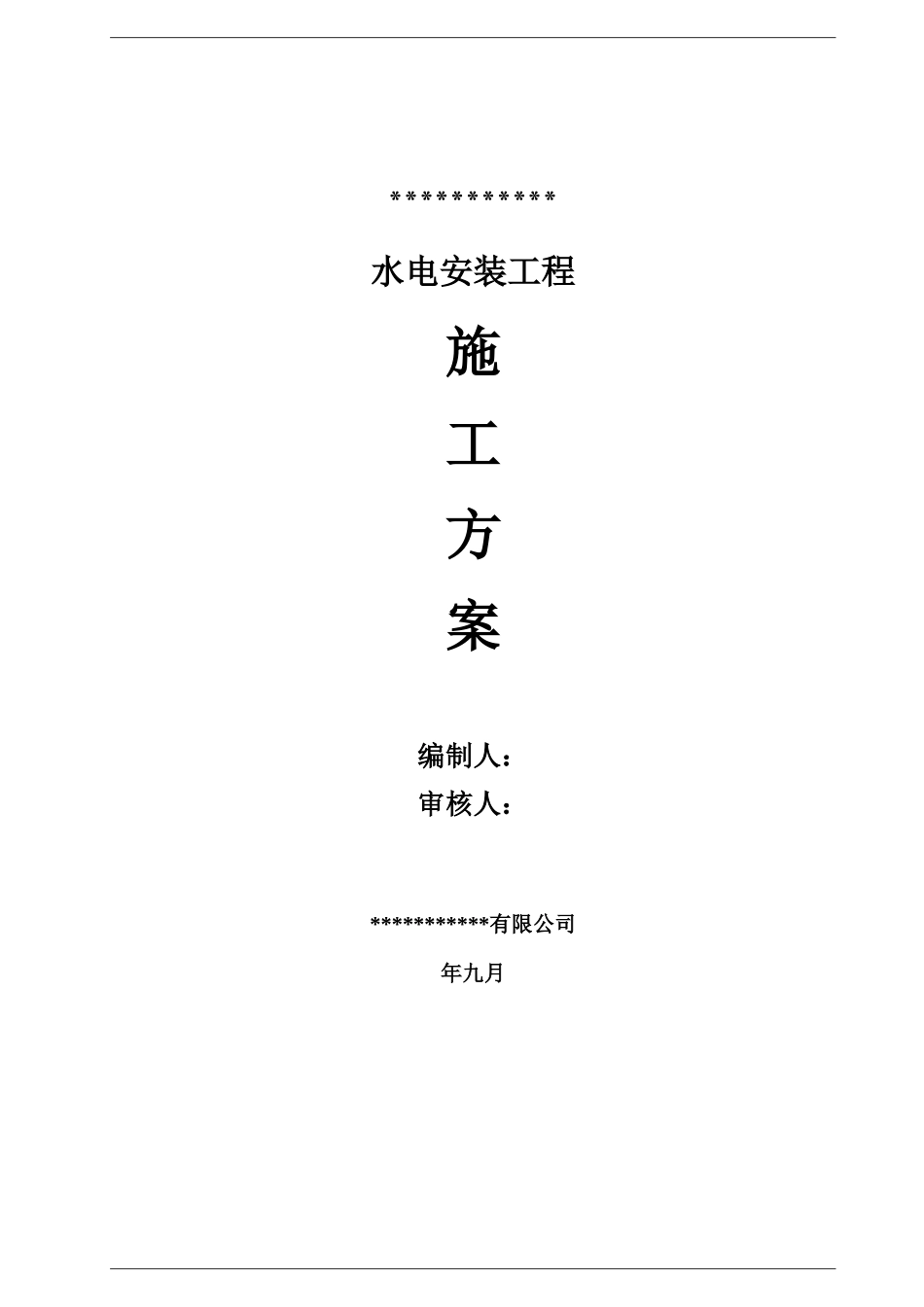

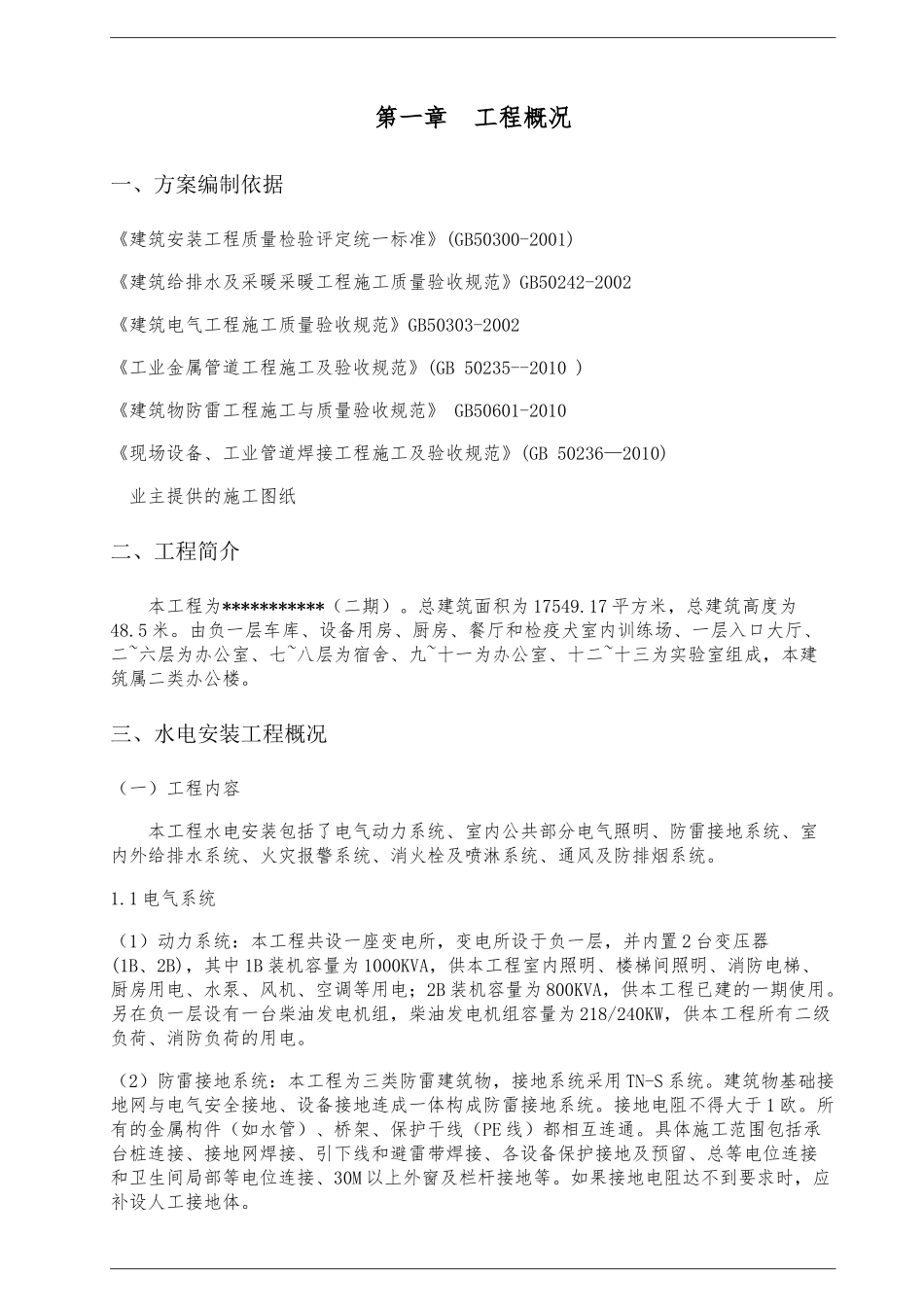

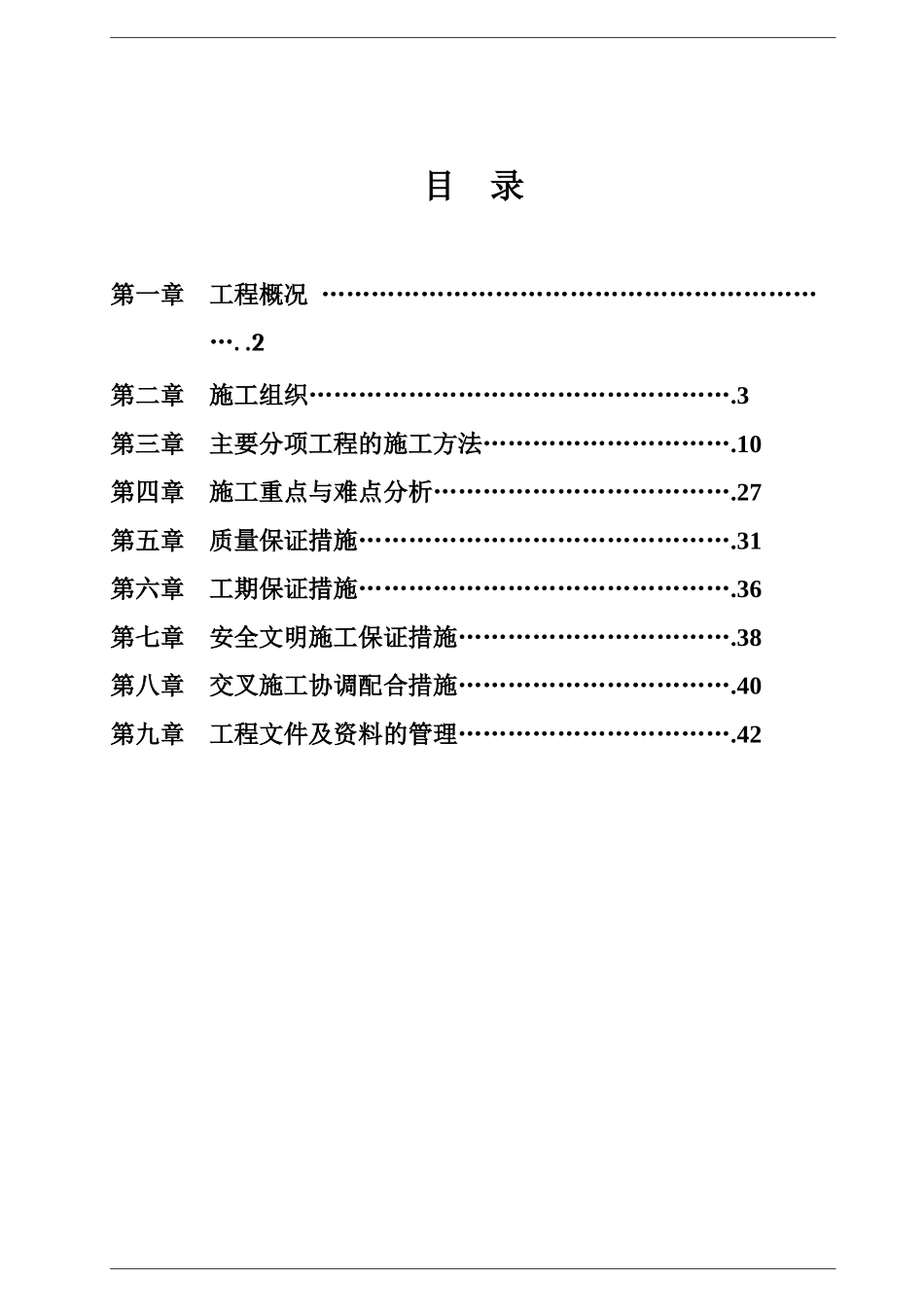

***********水电安装工程施工方案编制人：审核人：***********有限公司年九月目录第一章工程概况………………………………………………………..2第二章施工组织…………………………………………….3第三章主要分项工程的施工方法………………………….10第四章施工重点与难点分析……………………………….27第五章质量保证措施……………………………………….31第六章工期保证措施……………………………………….36第七章安全文明施工保证措施…………………………….38第八章交叉施工协调配合措施…………………………….40第九章工程文件及资料的管理…………………………….42第一章工程概况一、方案编制依据《建筑安装工程质量检验评定统一标准》(GB50300-2001)《建筑给排水及采暖采暖工程施工质量验收规范》GB50242-2002《建筑电气工程施工质量验收规范》GB50303-2002《工业金属管道工程施工及验收规范》(GB50235--2010)《建筑物防雷工程施工与质量验收规范》GB50601-2010《现场设备、工业管道焊接工程施工及验收规范》(GB50236—2010)业主提供的施工图纸二、工程简介本工程为***********（二期）。总建筑面积为17549.17平方米，总建筑高度为48.5米。由负一层车库、设备用房、厨房、餐厅和检疫犬室内训练场、一层入口大厅、二~六层为办公室、七~八层为宿舍、九~十一为办公室、十二~十三为实验室组成，本建筑属二类办公楼。三、水电安装工程概况（一）工程内容本工程水电安装包括了电气动力系统、室内公共部分电气照明、防雷接地系统、室内外给排水系统、火灾报警系统、消火栓及喷淋系统、通风及防排烟系统。1.1电气系统（1）动力系统：本工程共设一座变电所，变电所设于负一层，并内置2台变压器(1B、2B)，其中1B装机容量为1000KVA，供本工程室内照明、楼梯间照明、消防电梯、厨房用电、水泵、风机、空调等用电；2B装机容量为800KVA，供本工程已建的一期使用。另在负一层设有一台柴油发电机组，柴油发电机组容量为218/240KW，供本工程所有二级负荷、消防负荷的用电。（2）防雷接地系统：本工程为三类防雷建筑物，接地系统采用TN-S系统。建筑物基础接地网与电气安全接地、设备接地连成一体构成防雷接地系统。接地电阻不得大于1欧。所有的金属构件（如水管）、桥架、保护干线（PE线）都相互连通。具体施工范围包括承台桩连接、接地网焊接、引下线和避雷带焊接、各设备保护接地及预留、总等电位连接和卫生间局部等电位连接、30M以上外窗及栏杆接地等。如果接地电阻达不到要求时，应补设人工接地体。（3）照明系统：由灯具、开关插座、照明配电箱及管线等组成，包括普通公共照明、事故照明及室外环境照明（预留电源）等。1.2给排水管道系统（1）给水系统：本工程以市政给水为水源，市政供水压力在标高407.00处为0.4MPa。六层及以下采取直供，六层以上采用管网叠压变频加压供水设备供给（已征得主管二次供水公司同意）。本工程从市政给水管网上引入2根DN150给水管作为小区生活、消防用水水源。本工程设一套管网叠压变频供水设备，有效利用市政水压，设备型号为XMWIV-8-0.32。主管采钢塑复合管，阀门后支管采用PPR给水管。（2）排水系统：一层以上的生活污水采用重力直排至室外污水管网。实验室废水也采用重力直排至室外污水管网。负一层生活污水经过提升后排至室外污水管网。（但地下室车库排水、消防电梯排水需泵排入室外雨水系统）。本工程排水管道室内采用硬聚氯乙烯管（U-PVC）管，胶粘连接；地下室排水管采用铸铁管，柔性胶圈接口；（3）雨水系统：天面雨水管采用UPVC给水管。（二）工程特点2.1工程量大，综合性强，配合协调要求高该工程包含项目多，主要有消防、室内照明系统、动力（电力）配电系统、弱电、给水、排水系统、通风等多个系统。本项目涉及到建筑、水电安装工程，是多功能、多专业的综合性工程。工程施工的组织、配合协调工作将会繁重和复杂。该工程是一个综合性的工程，各专业之间工作交叉不可避免。2.2成品、半成品保护任务繁重在施工过程中，施工队伍交叉作业多，成品、半成品极易造成破坏，为此应引起高度重视，需要进行精心材料堆放安排，以保证产品保护...
