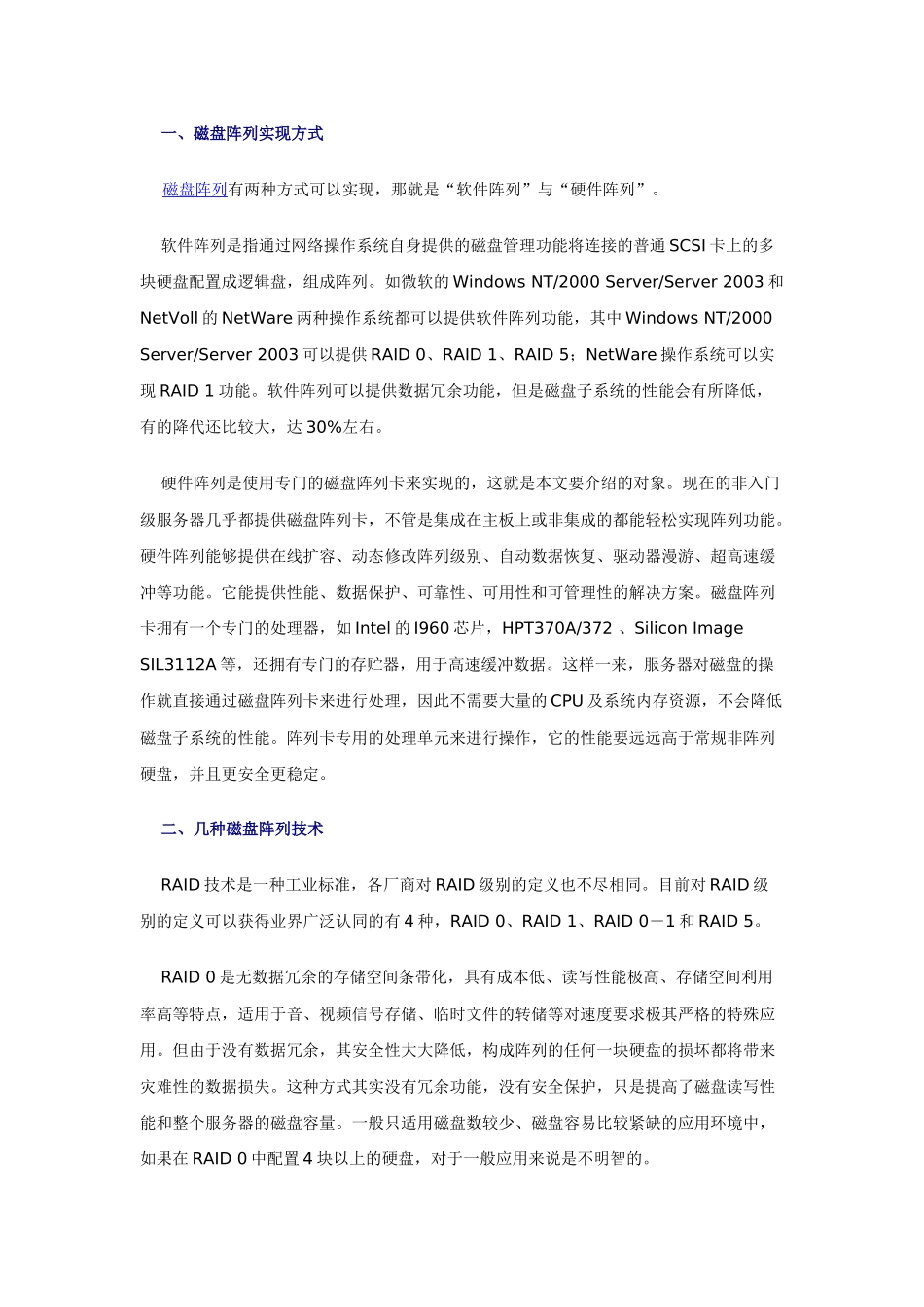

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。如微软的WindowsNT/2000Server/Server2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中WindowsNT/2000Server/Server2003可以提供RAID0、RAID1、RAID5；NetWare操作系统可以实现RAID1功能。软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372、SiliconImageSIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。二、几种磁盘阵列技术RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID0、RAID1、RAID0＋1和RAID5。RAID0是无数据冗余的存储空间条带化，具有成本低、读写性能极高、存储空间利用率高等特点，适用于音、视频信号存储、临时文件的转储等对速度要求极其严格的特殊应用。但由于没有数据冗余，其安全性大大降低，构成阵列的任何一块硬盘的损坏都将带来灾难性的数据损失。这种方式其实没有冗余功能，没有安全保护，只是提高了磁盘读写性能和整个服务器的磁盘容量。一般只适用磁盘数较少、磁盘容易比较紧缺的应用环境中，如果在RAID0中配置4块以上的硬盘，对于一般应用来说是不明智的。RAID1是两块硬盘数据完全镜像，安全性好，技术简单，管理方便，读写性能均好。因为它是一一对应的，所以它无法单块硬盘扩展，要扩展，必须同时对镜像的双方进行同容量的扩展。因为这种冗余方式为了安全起见，实际上只利用了一半的磁盘容量，数据空间浪费大。RAID0＋1综合了RAID0和RAID1的特点，独立磁盘配置成RAID0，两套完整的RAID0互相镜像。它的读写性能出色，安全性高，但构建阵列的成本投入大，数据空间利用率低。RAID5是目前应用最广泛的RAID技术。各块独立硬盘进行条带化分割，相同的条带区进行奇偶校验（异或运算），校验数据平均分布在每块硬盘上。以n块硬盘构建的RAID5阵列可以有n－1块硬盘的容量，存储空间利用率非常高。任何一块硬盘上的数据丢失，均可以通过校验数据推算出来。它和RAID3最大的区别在于校验数据是否平均分布到各块硬盘上。RAID5具有数据安全、读写速度快，空间利用率高等优点，应用非常广泛，但不足之处是如果1块硬盘出现故障以后，整个系统的性能将大大降低。RAID1、RAID0＋1、RAID5阵列配合热插拔（也称热可替换）技术，可以实现数据的在线恢复，即当RAID阵列中的任何一块硬盘损坏时，不需要用户关机或停止应用服务，就可以更换故障硬盘，修复系统，恢复数据，对实现高可用系统具有重要的意义。三、磁盘阵列配置实例当硬盘连接到阵列卡（RAID）上时，操作系统将不能直接看到物理的硬盘，因此需要创建成一个一个的被设置为RAID0、1或者5等的逻辑磁盘（也叫容器），这样系统才能够正确识别它。当然，逻辑磁盘（LogicDrive）、容器（Container）或虚拟磁盘（VirtualDrive）均表示一个意思，只是不同阵列卡产商的不同叫法。可参见以下配置的服务器有DellPowerEdge7x0系列和DellPowerEdge1650服务器。磁盘阵列的配置通常是利用磁盘阵列卡的BIOS工具进行的，也有使用第三方提供的配置工具软件去实现对阵列卡的管理，如DellArrayManager。本文要介绍的是在DELL服务器中如何利用阵列卡的BIOS工具进行磁盘阵列配置的方法。如...
