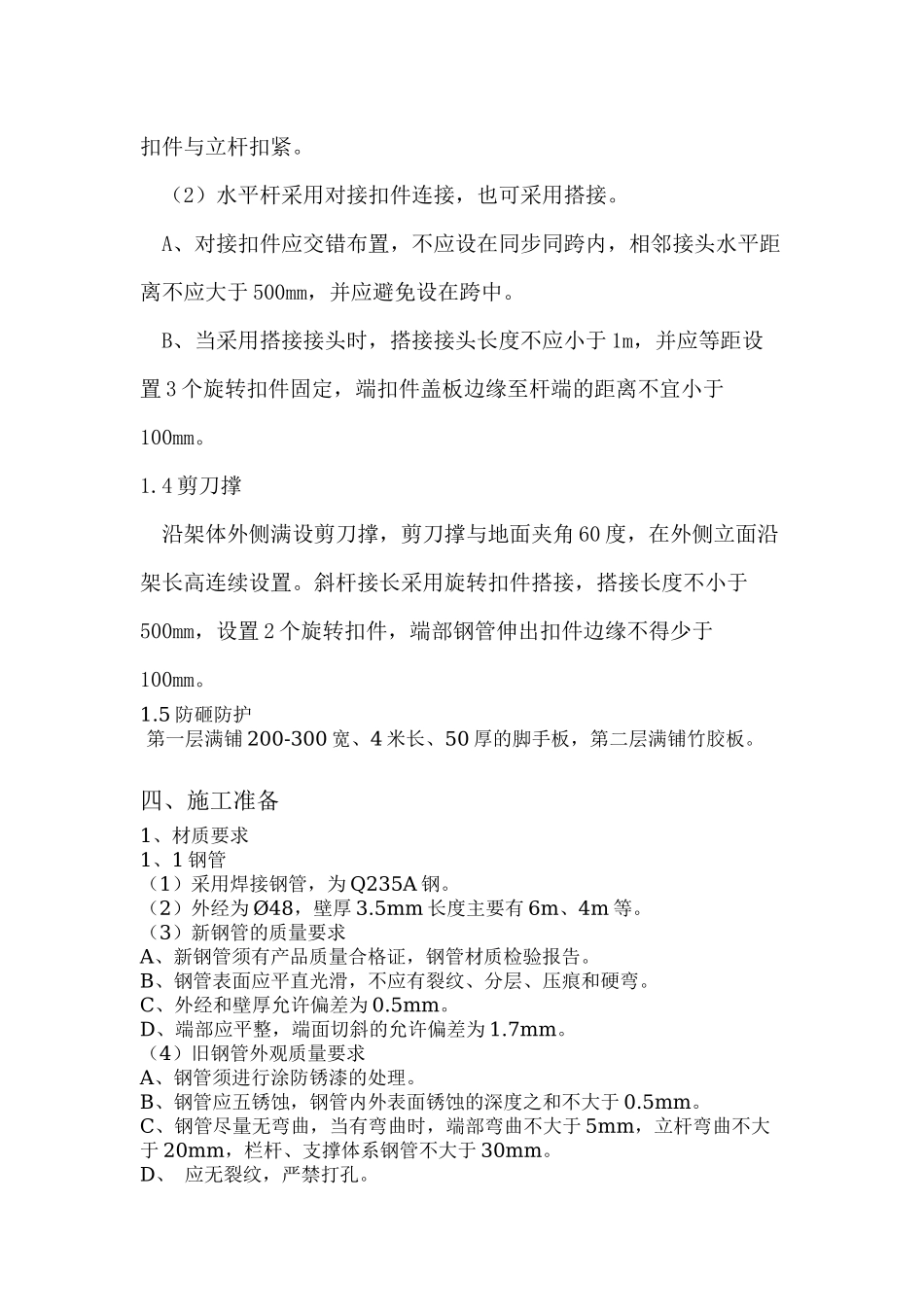

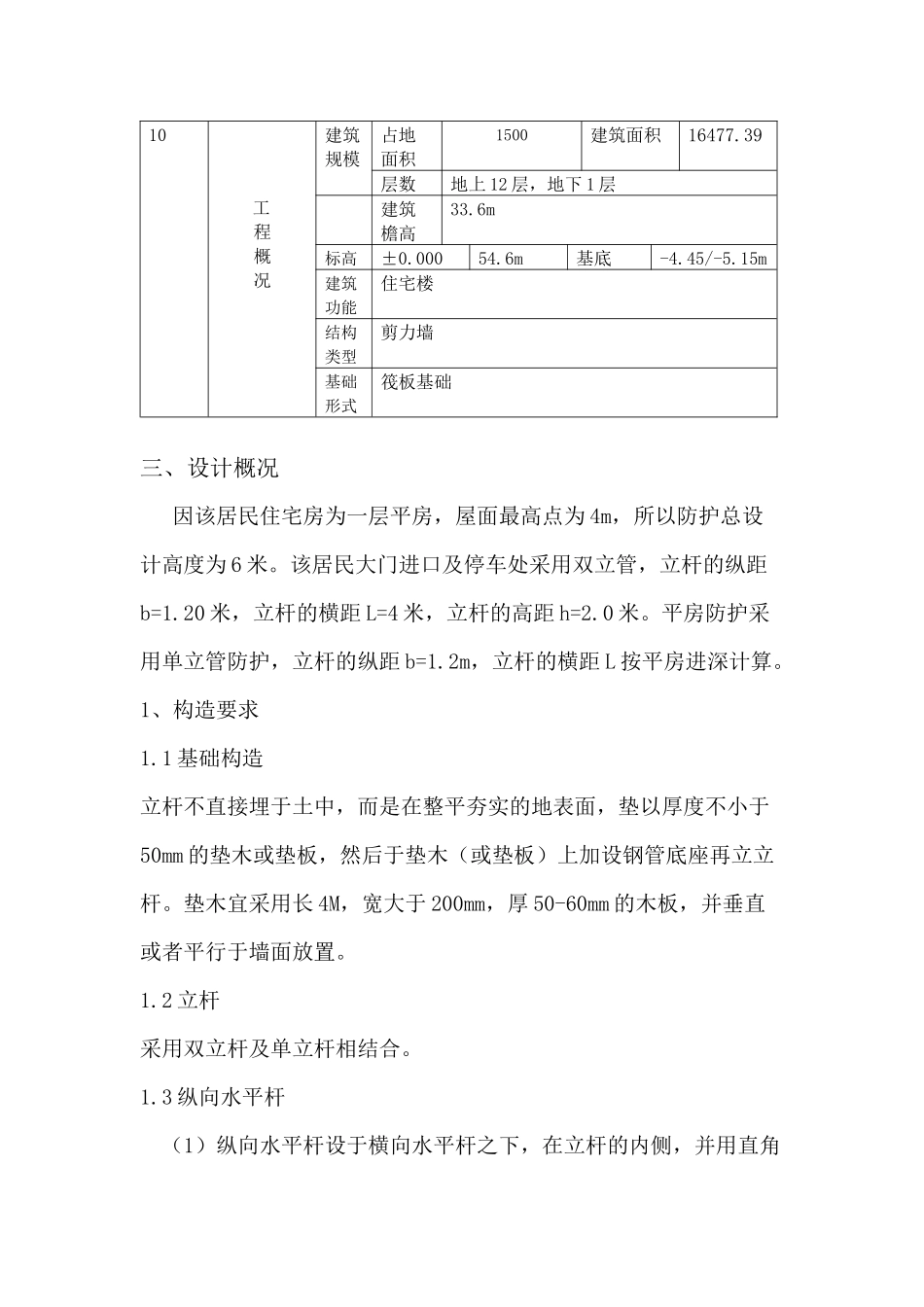

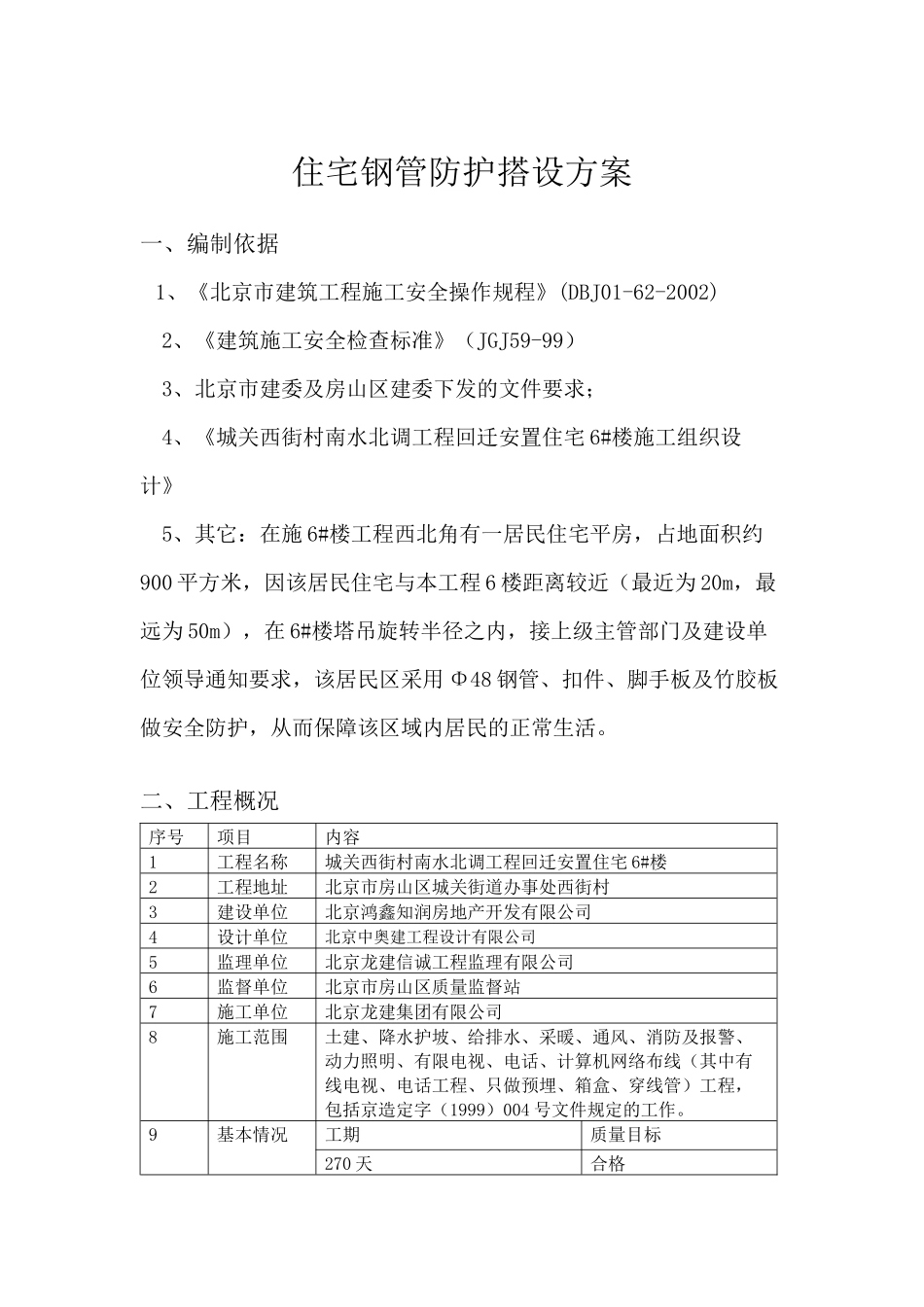

住宅钢管防护搭设方案一、编制依据1、《北京市建筑工程施工安全操作规程》(DBJ01-62-2002)2、《建筑施工安全检查标准》（JGJ59-99）3、北京市建委及房山区建委下发的文件要求；4、《城关西街村南水北调工程回迁安置住宅6#楼施工组织设计》5、其它：在施6#楼工程西北角有一居民住宅平房，占地面积约900平方米，因该居民住宅与本工程6楼距离较近（最近为20m，最远为50m），在6#楼塔吊旋转半径之内，接上级主管部门及建设单位领导通知要求，该居民区采用Φ48钢管、扣件、脚手板及竹胶板做安全防护，从而保障该区域内居民的正常生活。二、工程概况序号项目内容1工程名称城关西街村南水北调工程回迁安置住宅6#楼2工程地址北京市房山区城关街道办事处西街村3建设单位北京鸿鑫知润房地产开发有限公司4设计单位北京中奥建工程设计有限公司5监理单位北京龙建信诚工程监理有限公司6监督单位北京市房山区质量监督站7施工单位北京龙建集团有限公司8施工范围土建、降水护坡、给排水、采暖、通风、消防及报警、动力照明、有限电视、电话、计算机网络布线（其中有线电视、电话工程、只做预埋、箱盒、穿线管）工程，包括京造定字（1999）004号文件规定的工作。9基本情况工期质量目标270天合格10工程概况建筑规模占地面积1500建筑面积16477.39层数地上12层，地下1层建筑檐高33.6m标高±0.00054.6m基底-4.45/-5.15m建筑功能住宅楼结构类型剪力墙基础形式筏板基础三、设计概况因该居民住宅房为一层平房，屋面最高点为4m，所以防护总设计高度为6米。该居民大门进口及停车处采用双立管，立杆的纵距b=1.20米，立杆的横距L=4米，立杆的高距h=2.0米。平房防护采用单立管防护，立杆的纵距b=1.2m，立杆的横距L按平房进深计算。1、构造要求1.1基础构造立杆不直接埋于土中，而是在整平夯实的地表面，垫以厚度不小于50mm的垫木或垫板，然后于垫木（或垫板）上加设钢管底座再立立杆。垫木宜采用长4M，宽大于200mm，厚50-60mm的木板，并垂直或者平行于墙面放置。1.2立杆采用双立杆及单立杆相结合。1.3纵向水平杆（1）纵向水平杆设于横向水平杆之下，在立杆的内侧，并用直角扣件与立杆扣紧。（2）水平杆采用对接扣件连接，也可采用搭接。A、对接扣件应交错布置，不应设在同步同跨内，相邻接头水平距离不应大于500mm，并应避免设在跨中。B、当采用搭接接头时，搭接接头长度不应小于1m，并应等距设置3个旋转扣件固定，端扣件盖板边缘至杆端的距离不宜小于100mm。1.4剪刀撑沿架体外侧满设剪刀撑，剪刀撑与地面夹角60度，在外侧立面沿架长高连续设置。斜杆接长采用旋转扣件搭接，搭接长度不小于500mm，设置2个旋转扣件，端部钢管伸出扣件边缘不得少于100mm。1.5防砸防护第一层满铺200-300宽、4米长、50厚的脚手板，第二层满铺竹胶板。四、施工准备1、材质要求1、1钢管（1）采用焊接钢管，为Q235A钢。（2）外经为Ø48，壁厚3.5mm长度主要有6m、4m等。（3）新钢管的质量要求A、新钢管须有产品质量合格证，钢管材质检验报告。B、钢管表面应平直光滑，不应有裂纹、分层、压痕和硬弯。C、外经和壁厚允许偏差为0.5mm。D、端部应平整，端面切斜的允许偏差为1.7mm。（4）旧钢管外观质量要求A、钢管须进行涂防锈漆的处理。B、钢管应五锈蚀，钢管内外表面锈蚀的深度之和不大于0.5mm。C、钢管尽量无弯曲，当有弯曲时，端部弯曲不大于5mm，立杆弯曲不大于20mm，栏杆、支撑体系钢管不大于30mm。D、应无裂纹，严禁打孔。1.2、扣件（1）扣件有三种：直角扣件、旋转扣件和对接扣件。（2）扣件不得有裂纹、气孔。不宜有疏松、砂眼或其它影响使用的铸造缺陷，并应将影响外观质量的粘砂、裂缝、毛刺、氧化皮等清除干净。（3）扣件与钢管帖面须严格整形，应保证与钢管扣紧时接触良好。（4）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙小于1mm。（5）当扣件夹紧钢管时，开口的最小距离应不大于5mm。（6）扣件表面应进行防锈处理。（7）新扣件必须有产品质量合格证，生产许可证，专业检测单位测试报告。（8）扣件螺栓为Ø12，不得滑丝，扣件螺栓拧紧扭紧扭力矩达70N.m时，可锻铸铁扣件不得破坏。1.3脚手板本工程脚手板采用木脚手板，木...
