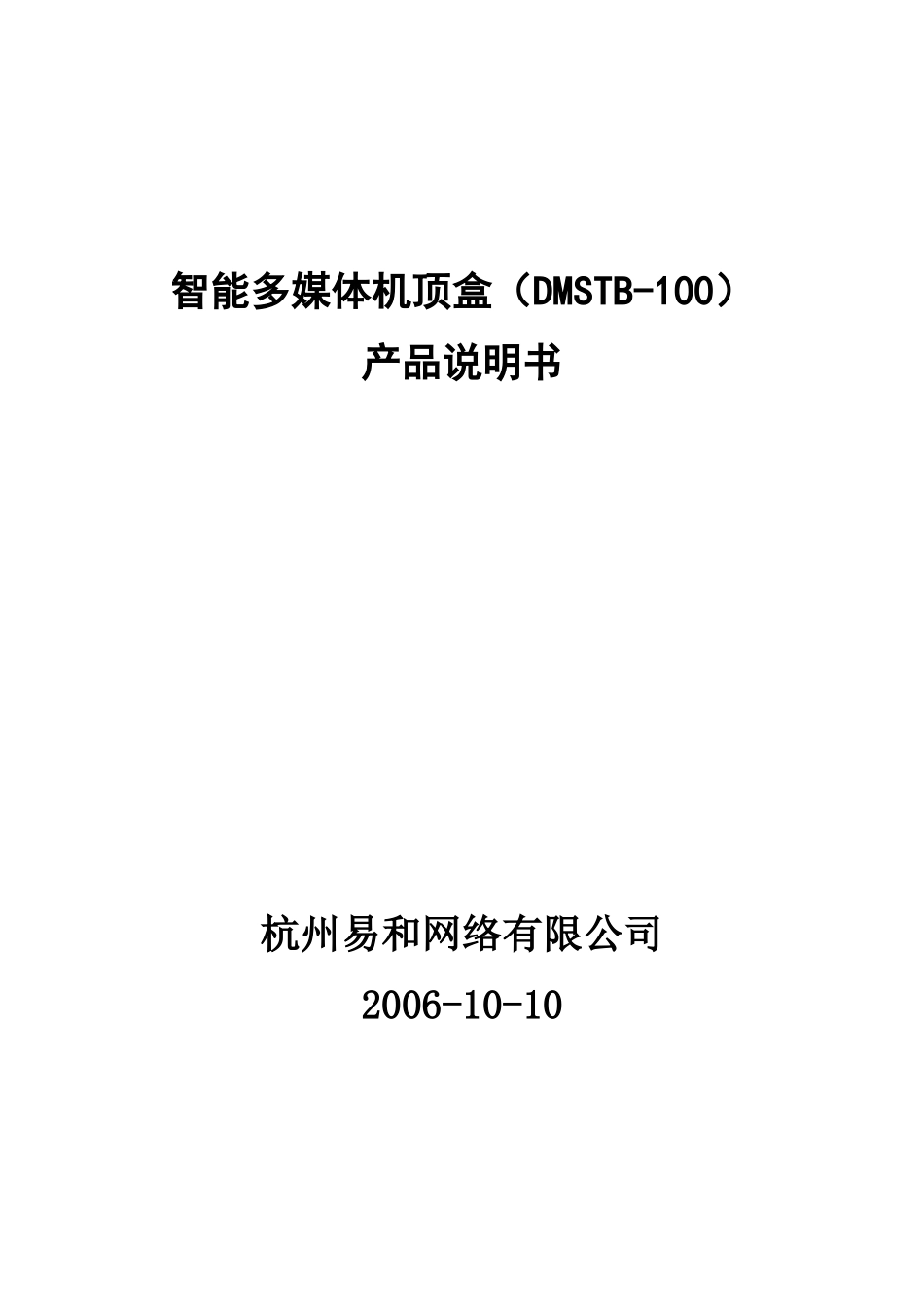

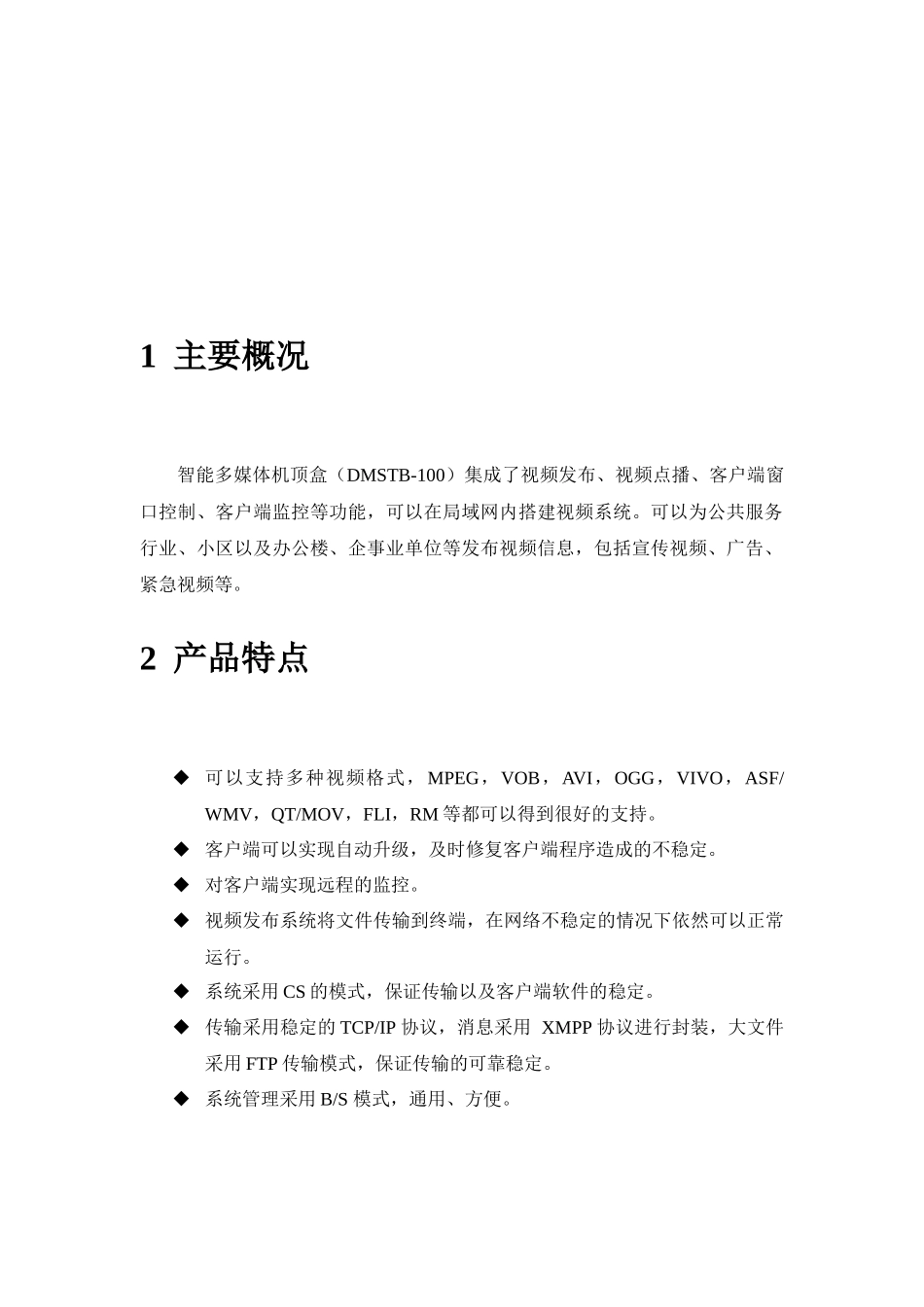

智能多媒体机顶盒（DMSTB-100）产品说明书杭州易和网络有限公司2006-10-10目录1主要概况智能多媒体机顶盒（DMSTB-100）集成了视频发布、视频点播、客户端窗口控制、客户端监控等功能，可以在局域网内搭建视频系统。可以为公共服务行业、小区以及办公楼、企事业单位等发布视频信息，包括宣传视频、广告、紧急视频等。2产品特点可以支持多种视频格式，MPEG，VOB，AVI，OGG，VIVO，ASF/WMV，QT/MOV，FLI，RM等都可以得到很好的支持。客户端可以实现自动升级，及时修复客户端程序造成的不稳定。对客户端实现远程的监控。视频发布系统将文件传输到终端，在网络不稳定的情况下依然可以正常运行。系统采用CS的模式，保证传输以及客户端软件的稳定。传输采用稳定的TCP/IP协议，消息采用XMPP协议进行封装，大文件采用FTP传输模式，保证传输的可靠稳定。系统管理采用B/S模式，通用、方便。3功能示意图3.1WEB后台管理功能说明3.1.1系统组成后台包括终端信息管理、终端监控管理、全部终端控制、单个终端控制、节目单制作、静态文字管理、滚动文字管理、视频文件管理、视频文件上传、插播文件上传、系统权限管理、常量设置、权限模块管理、管理员管理、系统日志等功能。Web后台管理功能远程终端管理视频文件管理系统权限管理全部终端控制终端信息管理全局窗口控制终端监控管理节目单制作全局静态文字管理全局滚动文字管理视频文件上传插播文件上传常量设置权限模块管理管理员管理系统日志3.1.2系统说明3.1.2.1远程终端管理配置终端信息，IP地址等信息，并可以对终端进行截屏监控3.1.2.2全部终端控制服务器发布视频、文字、图片信息，并把信息传递给前台终端对前台终端进行控制，以及播放插播配置节目单，并把信息传递给前台终端前台终端功能多媒体信号短线重连节目单播放自动升级3.1.2.3视频文件管理将文件准备好并上传至服务器，并将通知客户端进行文件的更新3.1.2.4系统权限管理服务器负责给管理员建立帐户信息；当管理员登录的时候，服务器负责用户身份认证，并分配。记录操作日志。3.2前台终端功能说明3.2.1系统组成前台显示模块功能包括为多媒体终端提供视频、音频信号，客户端信息设置，开机自动启动，截取播发窗口给后台，视频按日程表播放等功能。3.2.2系统说明为多媒体终端提供视频、音频信号程序可以配置终端信息程序自动升级短线自动重连按照节目单播放视频节目返回当前屏幕窗口给服务器3.3传输模块功能说明每日定时传输视频文件到客户终端硬盘。传输节目单、控制信息。4使用说明4.1智能多媒体机顶盒系统连接图：智能多媒体机顶盒电视机多媒体服务器一对音频线，RCA接头标准VGA连线4.2接线步骤1、将显示终端的VGA视频线连接到机顶盒的VGA接口，并将音频信号线插入音频口。2、连接网线。3、开启机顶盒电源并开启显示终端电源。4、将显示终端的输出模式选择到VGA输出。5、智能多媒体机顶盒DMSTB-100尺寸：400×300×80mmRJ45网络线
