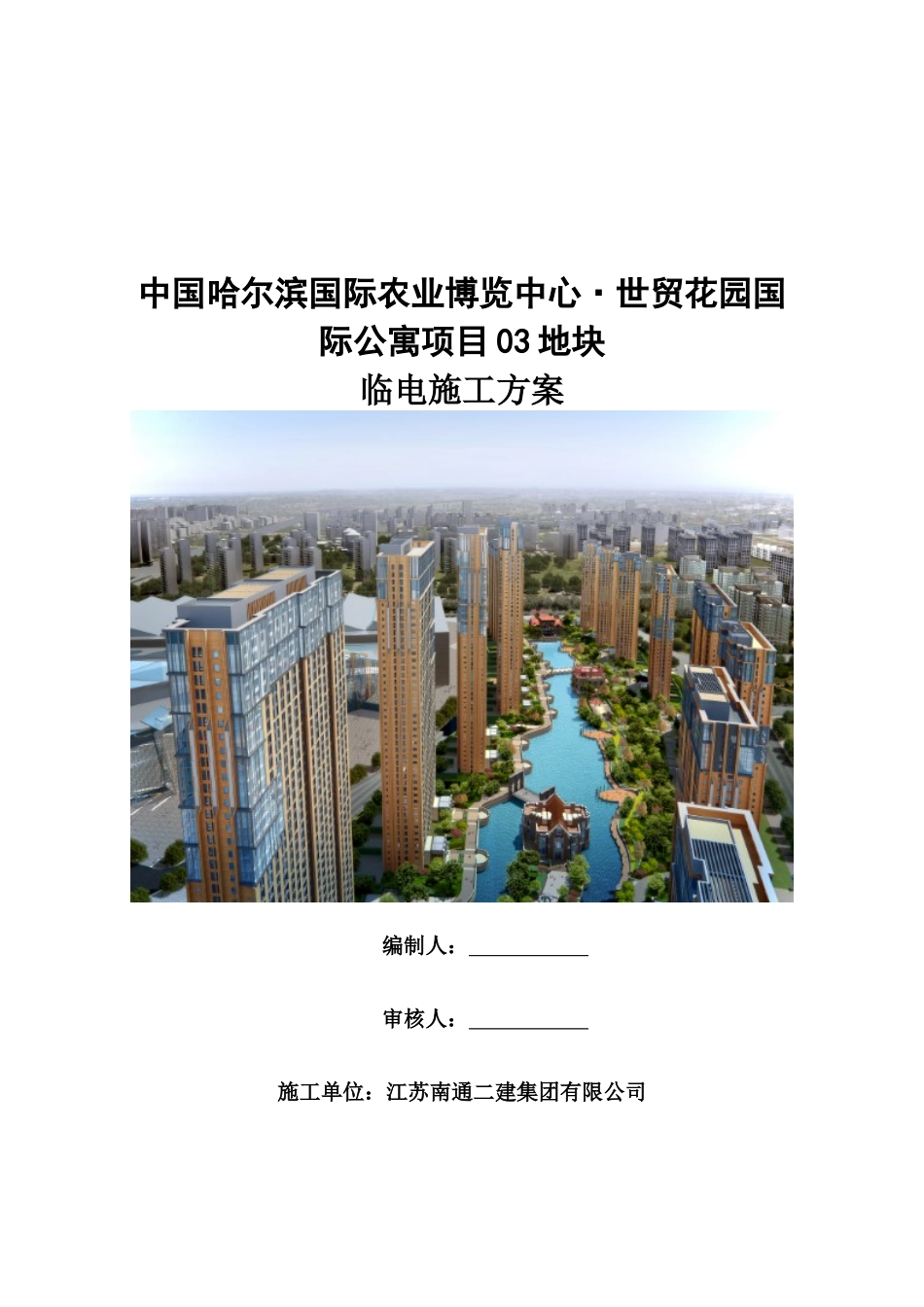

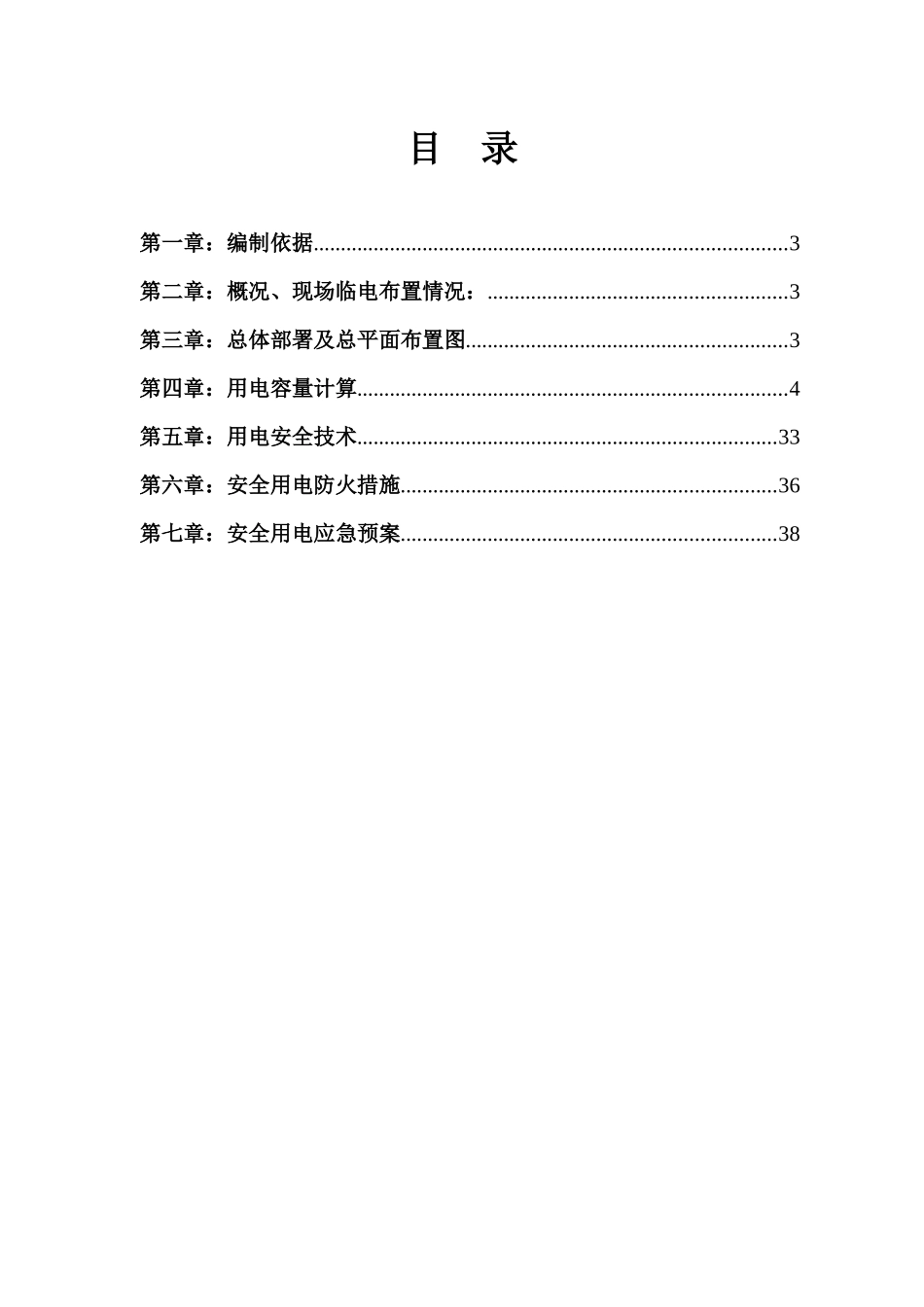

中国哈尔滨国际农业博览中心·世贸花园国际公寓项目03地块临电施工方案编制人：审核人：施工单位：江苏南通二建集团有限公司2017年7月20日目录第一章：编制依据.......................................................................................3第二章：概况、现场临电布置情况：.......................................................3第三章：总体部署及总平面布置图...........................................................3第四章：用电容量计算...............................................................................4第五章：用电安全技术.............................................................................33第六章：安全用电防火措施.....................................................................36第七章：安全用电应急预案.....................................................................38第一章：编制依据1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《工业与民用配电设计手册》第三版6、《建筑施工安全检查标准》JGJ59-2011第二章：概况、现场临电布置情况：1、现场勘察、临电布置1.1.本工程所在施工现场范围内施工前无各种埋地管线，无其他电路，环形设置，场区大门6个。1.2.项目现场建设单位提供8台315KVA变压器，分别位于长江路围墙内，南侧场区围墙内。水源接入点位于长江路与南直路交口场区围墙内。场区四周围墙以建设完成，临时道路及临建布置尚需规划。第三章：总体部署及总平面布置图1、根据现场情况，将本工程划分为2个供电区域，现场和办公区、生活区。现场施工区用电自滁和路变压器配电箱引出，沿主干道路自西向东敷设主电缆，在变压器旁设配电柜、一级配电箱七个，下设二级配电箱，生活区供电自长江路围墙内配电箱引出，目前下设一级箱二个，详见临电总平面布置附图。2供电方式及线路布局2.1、本工程现场临时用电采取TN-S供电系统，放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或树干式构成配电网络，并在配电柜及二级配电箱处做重复接地。按照配电柜→现场总配电箱（一级配电箱）→现场分配电箱（二级配电箱）→设备开关箱的三级配电、两级漏电保护原则配电。2.2、本工程临时用电高峰期将出现在主体结构施工阶段，此时将有塔吊4台、木工车间3个、钢筋加工区3个、地泵4台、楼层施工用电设备及现场办公区等的用电设备。故现场临时用电布置主要考虑主体结构施工阶段现场的用电需求，同时兼顾基础结构、装修、安装用电的临电布置，楼内分别在1层、5层、10层、15层••••••每隔5层设置一个分配箱，后期尽量做到只对前期临电线路稍作改动即满足现场生产需要为宜。2.3、现场临时用电线路按照建设单位提供的结构施工阶段用变压器位置设计，在场地南侧设配电室，内设立体配电柜作为现场的一级总配。第四章：用电容量计算1#2#楼施工现场临时用电组织设计一、施工条件施工现场用电量统计表二、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)灯(52台)Kx=0.75,Cosφ=0.85,tgφ=0.62Pjs=Kx×Pe=0.75×2.6=1.95kWQjs=Pjs×tgφ=1.95×0.62=1.209kvar(2)建筑施工外用电梯Kx=0.7,Cosφ=0.6,tgφ=1.333Pjs=Kx×Pe=0.7×66=46.2kWQjs=Pjs×tgφ=46.2×1.333=61.585kvar(3)直流电焊机Kx=0.5,Cosφ=0.6,tgφ=1.333Pjs=Kx×Pe=0.5×12.8=6.4kWQjs=Pjs×tgφ=6.4×1.333=8.531kvar(4)钢筋弯曲机(2台)Kx=0.65,Cosφ=0.7,tgφ=1.02Pjs=Kx×Pe=0.65×8=5.2kWQjs=Pjs×tgφ=5.2×1.02=5.304kvar(5)钢筋调直机Kx...
