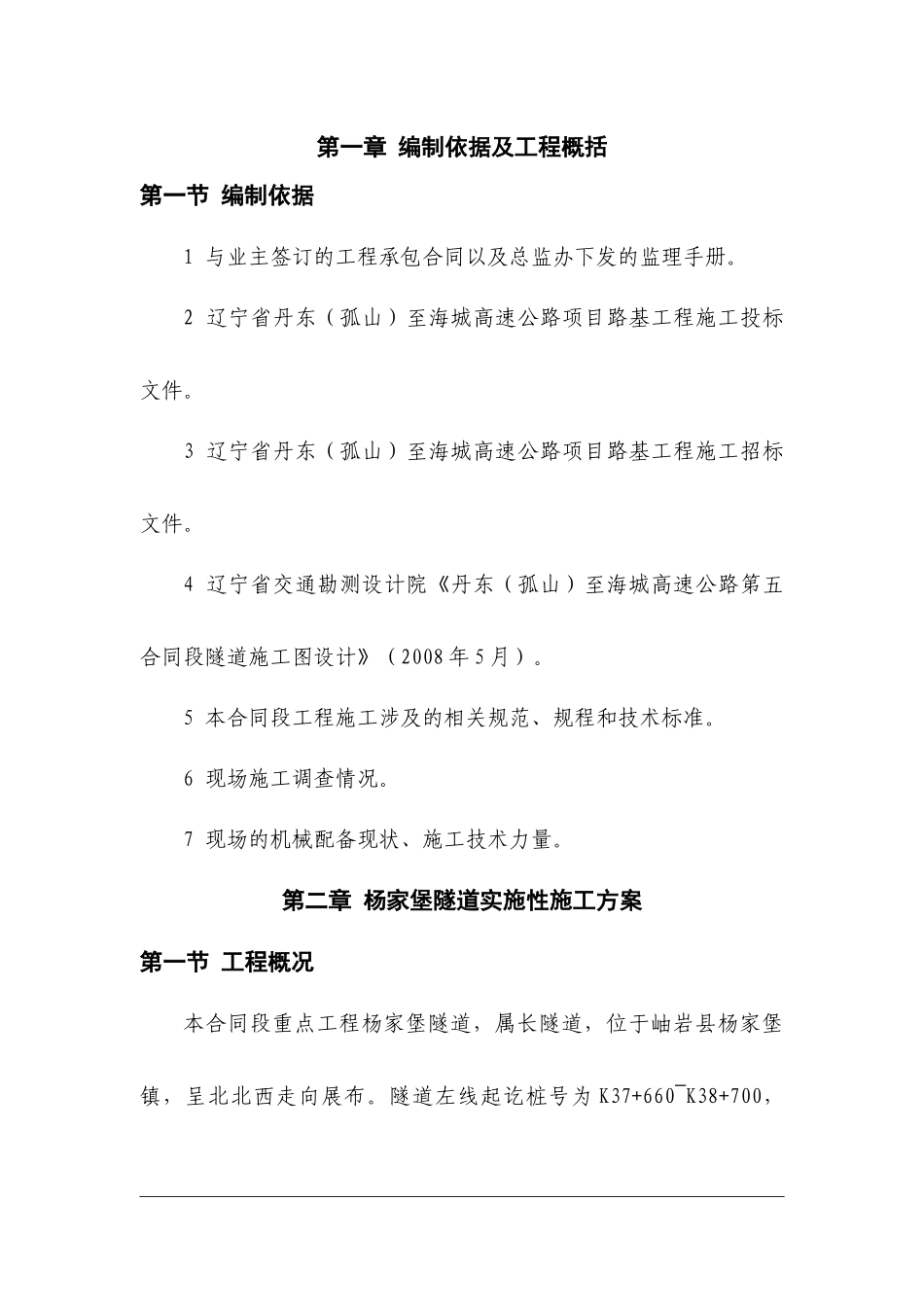

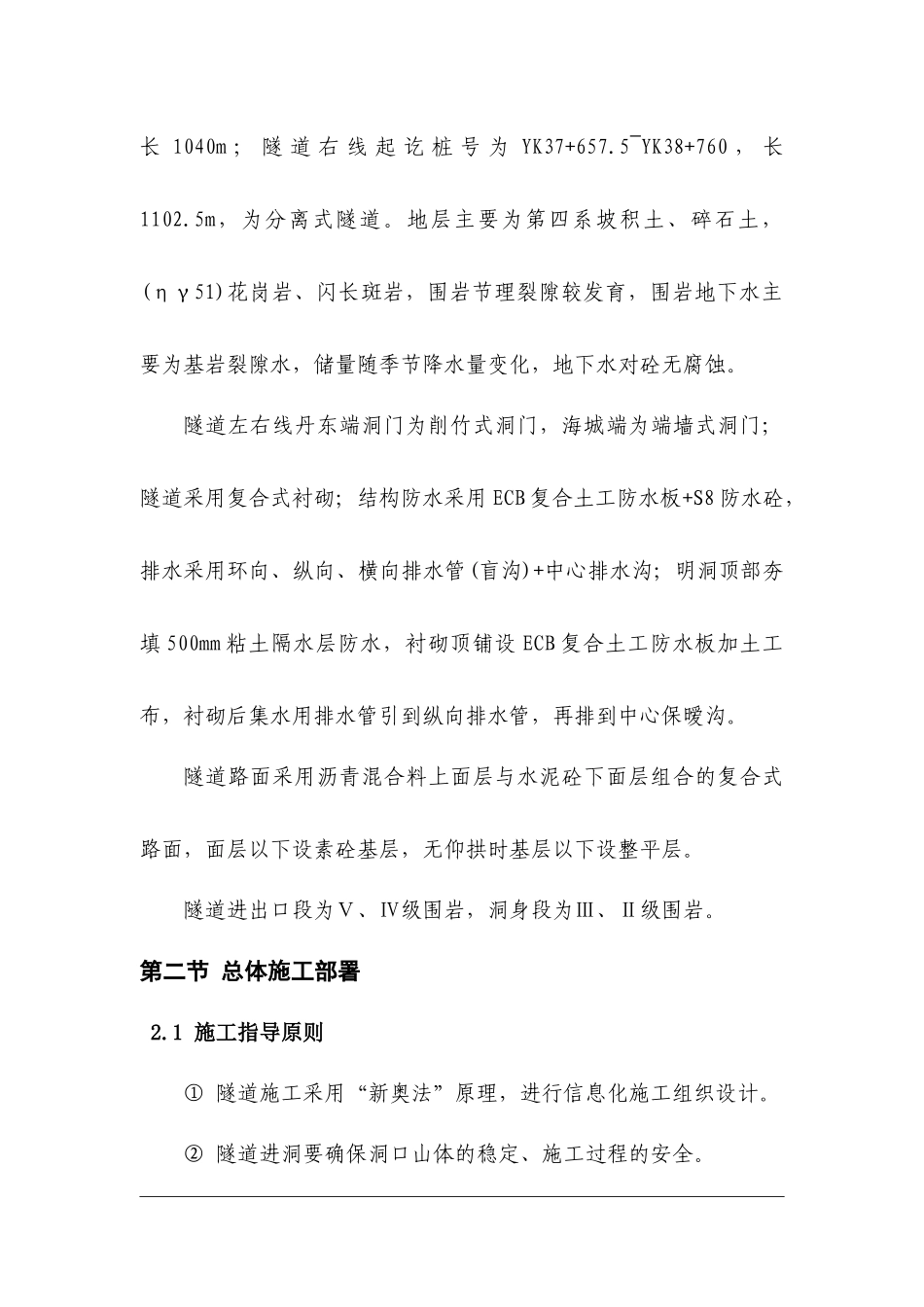

第一章编制依据及工程概括第一节编制依据1与业主签订的工程承包合同以及总监办下发的监理手册。2辽宁省丹东（孤山）至海城高速公路项目路基工程施工投标文件。3辽宁省丹东（孤山）至海城高速公路项目路基工程施工招标文件。4辽宁省交通勘测设计院《丹东（孤山）至海城高速公路第五合同段隧道施工图设计》（2008年5月）。5本合同段工程施工涉及的相关规范、规程和技术标准。6现场施工调查情况。7现场的机械配备现状、施工技术力量。第二章杨家堡隧道实施性施工方案第一节工程概况本合同段重点工程杨家堡隧道，属长隧道，位于岫岩县杨家堡镇，呈北北西走向展布。隧道左线起讫桩号为K37+660~K38+700，长1040m；隧道右线起讫桩号为YK37+657.5~YK38+760，长1102.5m，为分离式隧道。地层主要为第四系坡积土、碎石土，(ηγ51)花岗岩、闪长斑岩，围岩节理裂隙较发育，围岩地下水主要为基岩裂隙水，储量随季节降水量变化，地下水对砼无腐蚀。隧道左右线丹东端洞门为削竹式洞门，海城端为端墙式洞门；隧道采用复合式衬砌；结构防水采用ECB复合土工防水板+S8防水砼，排水采用环向、纵向、横向排水管(盲沟)+中心排水沟；明洞顶部夯填500mm粘土隔水层防水，衬砌顶铺设ECB复合土工防水板加土工布，衬砌后集水用排水管引到纵向排水管，再排到中心保暧沟。隧道路面采用沥青混合料上面层与水泥砼下面层组合的复合式路面，面层以下设素砼基层，无仰拱时基层以下设整平层。隧道进出口段为Ⅴ、Ⅳ级围岩，洞身段为Ⅲ、Ⅱ级围岩。第二节总体施工部署2.1施工指导原则①隧道施工采用“新奥法”原理，进行信息化施工组织设计。②隧道进洞要确保洞口山体的稳定、施工过程的安全。③软弱围岩施工中坚持遵循“管超前、预注浆、短进尺、弱爆破、强支护、早封闭、勤量测”的施工原则。2.2总体施工计划安排杨家堡隧道施工计划安排：2008年12月25至2010年4月30（详见杨家堡隧道施工计划横道图）2.3资源配备与组织1、人员配备杨家堡隧道施工班组人员配备一览表序号班组名称数量备注合计1开挖班422002喷浆班403机修班204衬砌班405司机166管理人员187电工48杂工202、机械、设备配备杨家堡隧道机械设备配置表序号机械名称规格型号用电负荷（kw）数量负荷小计（kw）单台原值（万元）原值小计（万元）设备来源1挖掘机PC2201090180外租2装载机ZLC50C，162kw3038114白河3自卸汽车13T-290马力7028168外租4座式空压机135KW13568101060新购5多功能作业台架自制200自制6农用车3T20612购置7混凝土喷射机PZ-6T7.54300.93.6购置8搅拌机JS5002014048本辽9配料机PLD8007173.53.5新购10搅拌机JS75030260816白河11配料机PLD1200（四斗）121855新购12模板台车12m2024080160修造厂13混凝土输送泵HBT60551553570沈阳14混凝土输送车6－8m33038114新购15轴流通风机55KW*211022207.715.4调拨16发电机组BFV315，250kw103434白河序号机械名称规格型号用电负荷（kw）数量负荷小计（kw）单台原值（万元）原值小计（万元）设备来源17电力变压器S9-630KVA/10/0.42010.521购置18抽水机50m，50m3/h4514511购置19摇臂钻床Z3032*103132.52.5调拨20电焊机BX－50018.561110.31.5购置21钢筋弯曲机G403130.30.3购置22钢筋切断机Q403130.30.3购置23钢筋调直机X125150.20.2购置24工程指挥车102222新购25工程生活车皮卡／客货车1088新购/外租合计5414501072.3说明：1、隧道用电设备负荷合计为：1474kw，变压器选择：1474kw×0.75=1105.5kw，生活区、隧道照明100kw配置变压器为S9-630KVA/10/0.4两台。量测、测量设备表序号设备名称型号数量来源1五米塔尺0-500mm4购买2水准仪NA22自有3经纬仪J21自有4全站仪索佳1调转5数显收敛仪SD-IA1购买6地质罗盘1购买7气密性检测仪1购买序号设备名称型号数量来源8断面仪1调转9瓦斯报警仪AZD-14购买10灭火器1购买11钢筋保护层厚度测定仪ZBL-R6201购买2.4杨家堡隧道总体施工方案本隧道采用单向独头掘进，从海城端开始进洞开挖，2009年6月开始丹东端施工，双向掘进至隧道贯通。进洞前左右线各洞口施作30m大管棚，加固围岩；开挖采用多功能作业台架配合人工手持风钻钻眼，光面爆破；出碴采用ZLC-50型装载机装碴，自卸汽车运碴至弃...
