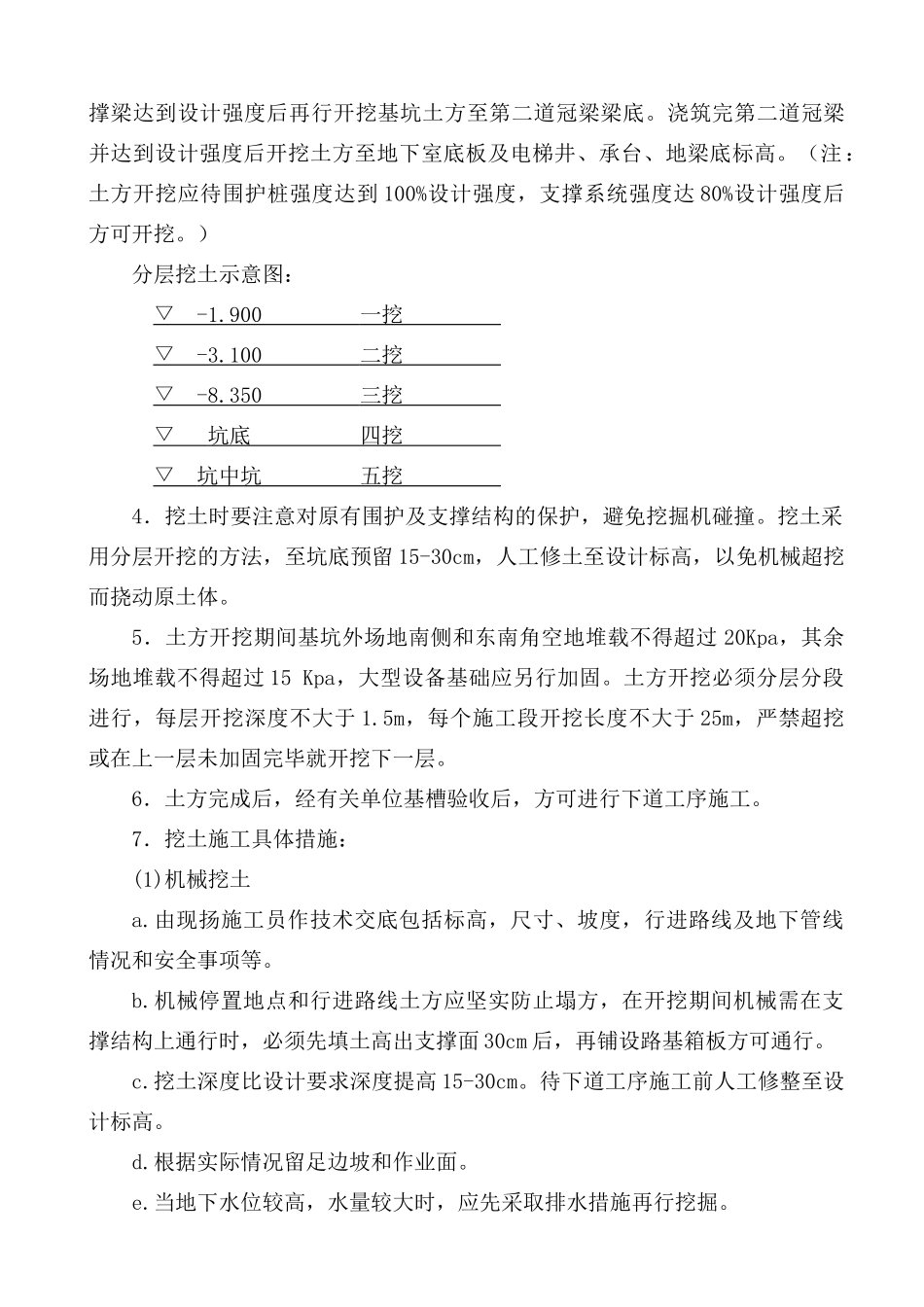

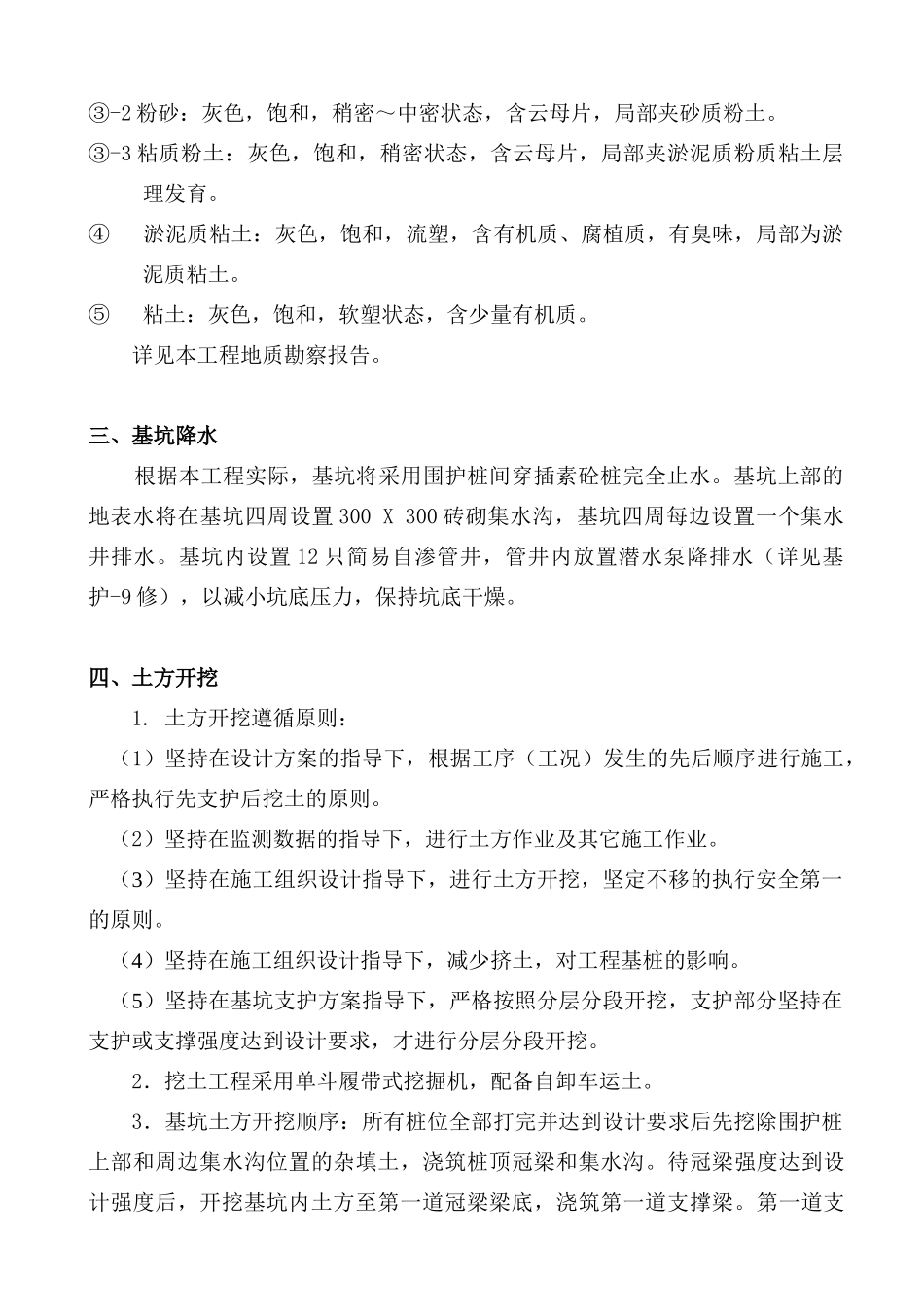

基坑支护及土方专项施工方案一、工程概况银座大厦工程位于庆春路与建国路交叉口东北角地块，处于醋坊巷与商业银行（待建）之间。建设单位为杭州银座房地产开发有限公司，设计单位为杭州浙华建筑设计事务所。本工程全部是框架剪力墙结构，上部楼板为现浇板，工程总建筑面积30773平方米，总用地面积4035平方米。本工程地下室为两层，其中地下一层有夹层，地上部分裙房为三层，部分二层，裙房以上为20层，建成后总建筑高度98米。檐口标高为93.6米，±0.00标高相当于黄海标高8.250,室内外高差0.45米。该工程建筑平面为矩形，围护桩内基坑平面尺寸约为68mx50m，占地面积约3400m2。基坑开挖深度11米左右。基坑围护采用φ800钻孔灌注桩结合两道钢筋砼内支撑挡土，排桩间穿插φ700素砼桩止水，桩间的中心距为1100mm（详见基坑围护方案）。基坑围护方案由杭州市勘测设计院设计。二、工程地质条件根据浙江泛华工程有限责任公司勘察院提供的地质勘察报告显示，自然地坪标高约为6.700米，±0.00相当于黄海标高8.250米，地下室挖土深度在12米左右，基坑围护按杭州市勘测设计研究院方案确定。根据浙江泛华工程有限责任公司勘察院的勘察报告，我项目部在基坑开挖范围内共涉及八层土质，具体内容如下：①-1杂填土：灰、灰黄色，稍湿～湿，含较多的生活垃圾及建筑垃圾。①-2塘泥：灰色，饱和，有臭味，含较多的腐植物及有机物。②粉质粘土：灰黄、浅灰色，饱和，软塑～可塑状态，含氧化物及云母片，局部为粉质粘土。③-1砂质粉土：黄灰、浅灰色，饱和，稍密状态，含较多的云母片，局部夹砂，有一定的层理性。③-2粉砂：灰色，饱和，稍密～中密状态，含云母片，局部夹砂质粉土。③-3粘质粉土：灰色，饱和，稍密状态，含云母片，局部夹淤泥质粉质粘土层理发育。④淤泥质粘土：灰色，饱和，流塑，含有机质、腐植质，有臭味，局部为淤泥质粘土。⑤粘土：灰色，饱和，软塑状态，含少量有机质。详见本工程地质勘察报告。三、基坑降水根据本工程实际，基坑将采用围护桩间穿插素砼桩完全止水。基坑上部的地表水将在基坑四周设置300X300砖砌集水沟，基坑四周每边设置一个集水井排水。基坑内设置12只简易自渗管井，管井内放置潜水泵降排水（详见基护-9修），以减小坑底压力，保持坑底干燥。四、土方开挖1.土方开挖遵循原则：（1）坚持在设计方案的指导下，根据工序（工况）发生的先后顺序进行施工，严格执行先支护后挖土的原则。（2）坚持在监测数据的指导下，进行土方作业及其它施工作业。（3）坚持在施工组织设计指导下，进行土方开挖，坚定不移的执行安全第一的原则。（4）坚持在施工组织设计指导下，减少挤土，对工程基桩的影响。（5）坚持在基坑支护方案指导下，严格按照分层分段开挖，支护部分坚持在支护或支撑强度达到设计要求，才进行分层分段开挖。2．挖土工程采用单斗履带式挖掘机，配备自卸车运土。3．基坑土方开挖顺序：所有桩位全部打完并达到设计要求后先挖除围护桩上部和周边集水沟位置的杂填土，浇筑桩顶冠梁和集水沟。待冠梁强度达到设计强度后，开挖基坑内土方至第一道冠梁梁底，浇筑第一道支撑梁。第一道支撑梁达到设计强度后再行开挖基坑土方至第二道冠梁梁底。浇筑完第二道冠梁并达到设计强度后开挖土方至地下室底板及电梯井、承台、地梁底标高。（注：土方开挖应待围护桩强度达到100%设计强度，支撑系统强度达80%设计强度后方可开挖。）分层挖土示意图：▽-1.900一挖▽-3.100二挖▽-8.350三挖▽坑底四挖▽坑中坑五挖4．挖土时要注意对原有围护及支撑结构的保护，避免挖掘机碰撞。挖土采用分层开挖的方法，至坑底预留15-30cm，人工修土至设计标高，以免机械超挖而挠动原土体。5．土方开挖期间基坑外场地南侧和东南角空地堆载不得超过20Kpa，其余场地堆载不得超过15Kpa，大型设备基础应另行加固。土方开挖必须分层分段进行，每层开挖深度不大于1.5m，每个施工段开挖长度不大于25m，严禁超挖或在上一层未加固完毕就开挖下一层。6．土方完成后，经有关单位基槽验收后，方可进行下道工序施工。7．挖土施工具体措施：(1)机械挖土a.由现扬施工员作技术交底包括标高，尺寸、坡度，行进路线及地下...
