瑞佳花园井架施工方案VIP免费

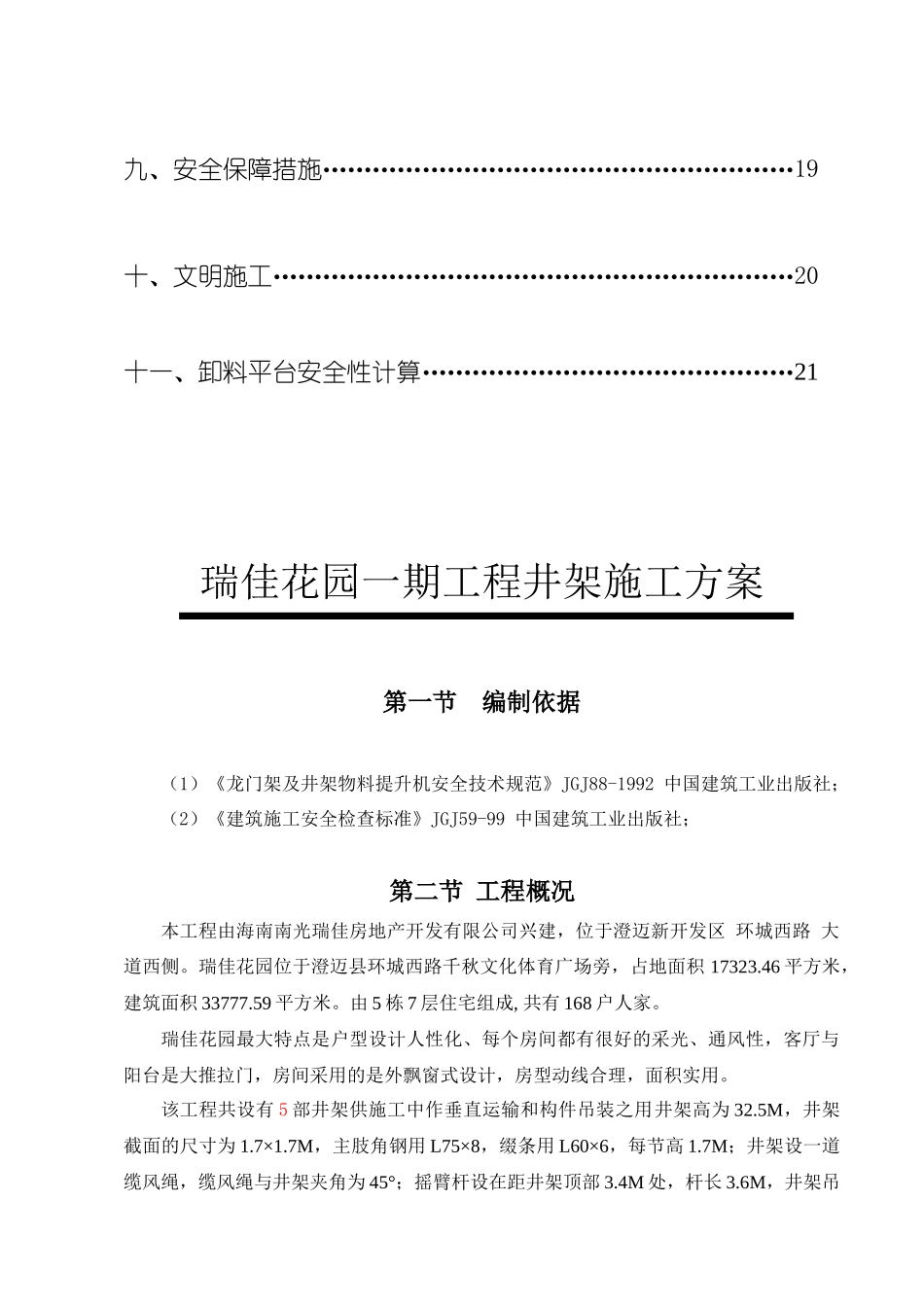

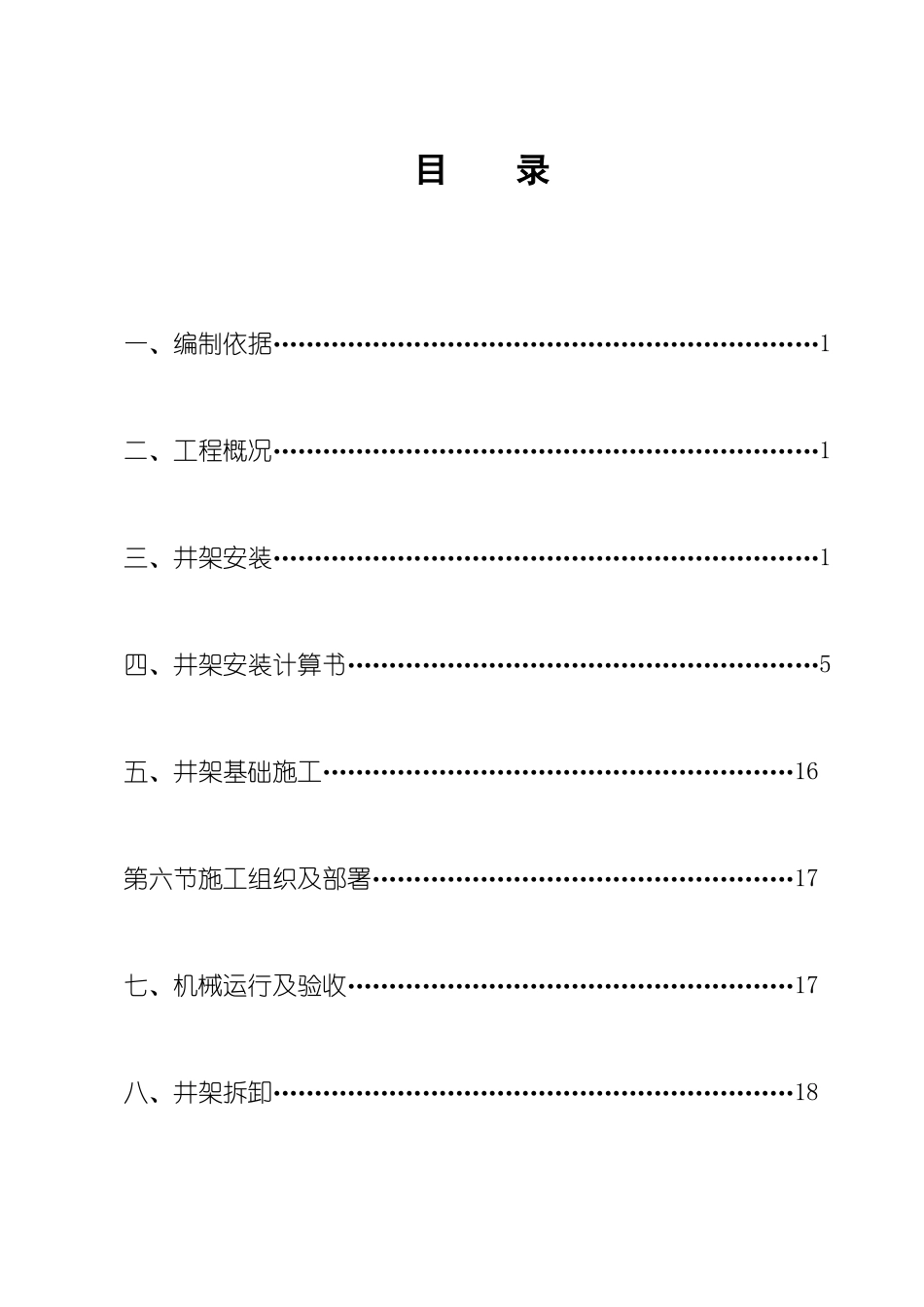

目录一、编制依据…………………………………………………………1二、工程概况…………………………………………………………1三、井架安装…………………………………………………………1四、井架安装计算书…………………………………………………5五、井架基础施工…………………………………………………16第六节施工组织及部署……………………………………………17七、机械运行及验收………………………………………………17八、井架拆卸………………………………………………………18九、安全保障措施…………………………………………………19十、文明施工………………………………………………………20十一、卸料平台安全性计算………………………………………21瑞佳花园一期工程井架施工方案第一节编制依据（1）《龙门架及井架物料提升机安全技术规范》JGJ88-1992中国建筑工业出版社；（2）《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；第二节工程概况本工程由海南南光瑞佳房地产开发有限公司兴建，位于澄迈新开发区环城西路大道西侧。瑞佳花园位于澄迈县环城西路千秋文化体育广场旁，占地面积17323.46平方米，建筑面积33777.59平方米。由5栋7层住宅组成,共有168户人家。瑞佳花园最大特点是户型设计人性化、每个房间都有很好的采光、通风性，客厅与阳台是大推拉门，房间采用的是外飘窗式设计，房型动线合理，面积实用。该工程共设有5部井架供施工中作垂直运输和构件吊装之用井架高为32.5M，井架截面的尺寸为1.7×1.7M，主肢角钢用L75×8，缀条用L60×6，每节高1.7M；井架设一道缆风绳，缆风绳与井架夹角为45°；摇臂杆设在距井架顶部3.4M处，杆长3.6M，井架吊篮起重量（包括自重）Q=1.0t，摇臂杆起重量为0.7t。第三节井架安装1、施工前的准备工作：①井架安装前应对安装人员进行安全技术的培训。对质量及安全防护要求详细交底。②安装班组人员要有明确的分工，确定指挥人员，设置安全警戒区，挂设安全标志，并派监护人员排除作业障碍。③根据设计建筑物高度核对安装高度。④安装作业前检查的内容包括：a、钢结构的成套性和完好性；b、提升机构是否完整良好；c、电气设备是否安全可靠；d、基础位置和做法是否符合要求；e、附墙架连接埋件的位置是否正确和埋设牢靠；f、必备的各种安全装置是否具备和性能是否可靠。2、井字架安装：①安装顺序：基础处理→底座安装→立杆→横杆→斜杆→标准杆、连墙件→顶部结构；②安装井架地基要水平，按井架基础图要求施工；③安装井架底架栓结，置于基础平面上，较正水平及方框四角90o,将底架与基础钢件焊牢；④安装架体前，检查底架及基础的牢固。钢井架首节安装，将各条立杆连接在底座上，横杆、斜杆、道轨继而连接好，所有连接螺栓暂不拧紧，校正立杆垂直度，框架平面90o角校正，边校正边紧固连接螺栓，每个杆件螺栓应采用矩板手纽紧牢固、可靠，不得松动；⑤设置作业人员上下爬梯，操作前，应先铺好木枋，不得铺设探头板；⑥第二节按第一节方法安装；⑦架设前应在一定高高验收一次垂直度和四角90o，并填写验收表，垂直偏差控制在全高的1.5/1000以内；⑧顶节安装要注意顶架滑轮与底架滑轮方向相同，注意上部的自由限定高度；⑨在杆件向上安装时应及时安装好缆风绳，缆风绳对地角度一般以45o为宜，不应大于60o；⑩安装过程安全技术设施：a、装作业下方10m范围内应设置警戒和危险标志，禁止行人通过。b、安装作业人员和指挥人员，必须持架设登高井架安装专项作业上岗，每天早上应量血压，自体不适高处作业人员不准登高作业。c、作业人员必须戴安全帽，穿防滑鞋，系安全带，配工具袋。d、五级大风及其以上或大雨雷雨，必须停止高处作业。e、前应先检查杆件，配件是否符合质量要求，虚焊或脱焊、裂缝、变形等，不准使用。（11）、安装注意事项1）架体各节点必须连接牢固，不得漏装螺栓或用铅丝临时绑扎，螺栓应与孔径匹配，严禁随意打孔。2）升钢丝绳的尾端不得缠绕在有棱角的型钢上，防止受力时割断钢丝绳。3）用绳卡固定钢丝绳端部时，绳卡的规格应与钢丝绳的直径相匹配，绳卡数量不应少于3个，间距不小于钢丝绳直径的6倍，最...
