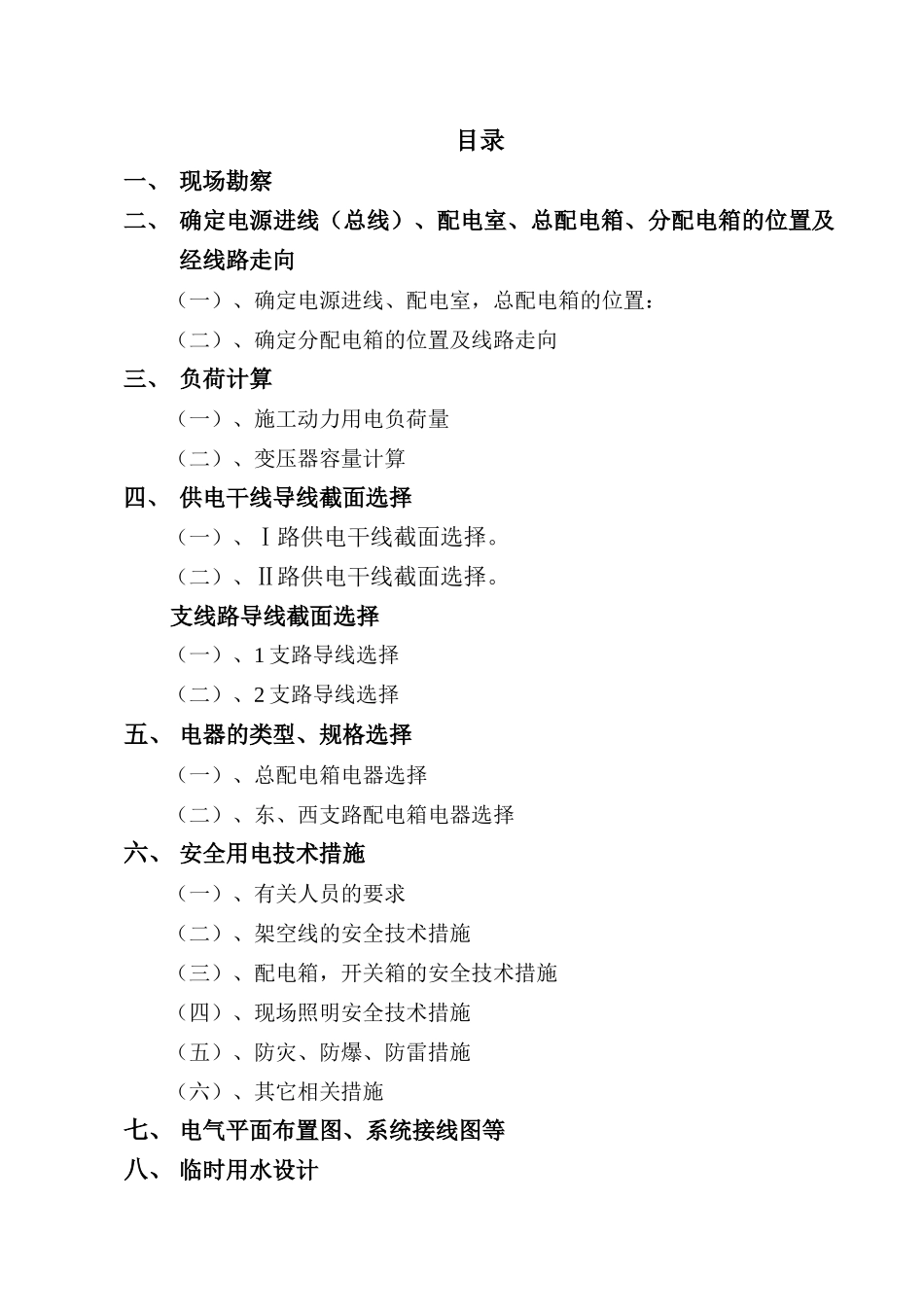

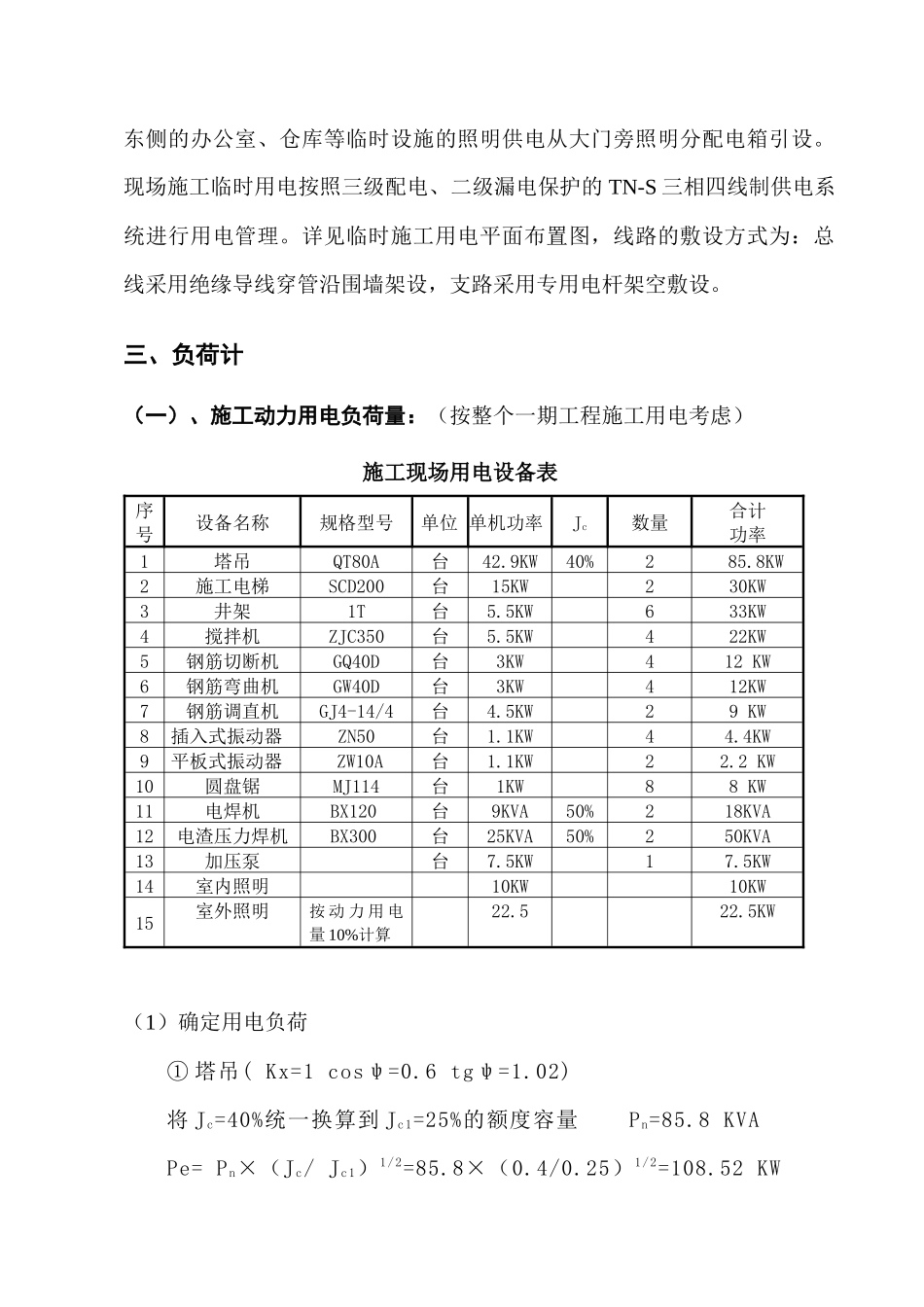

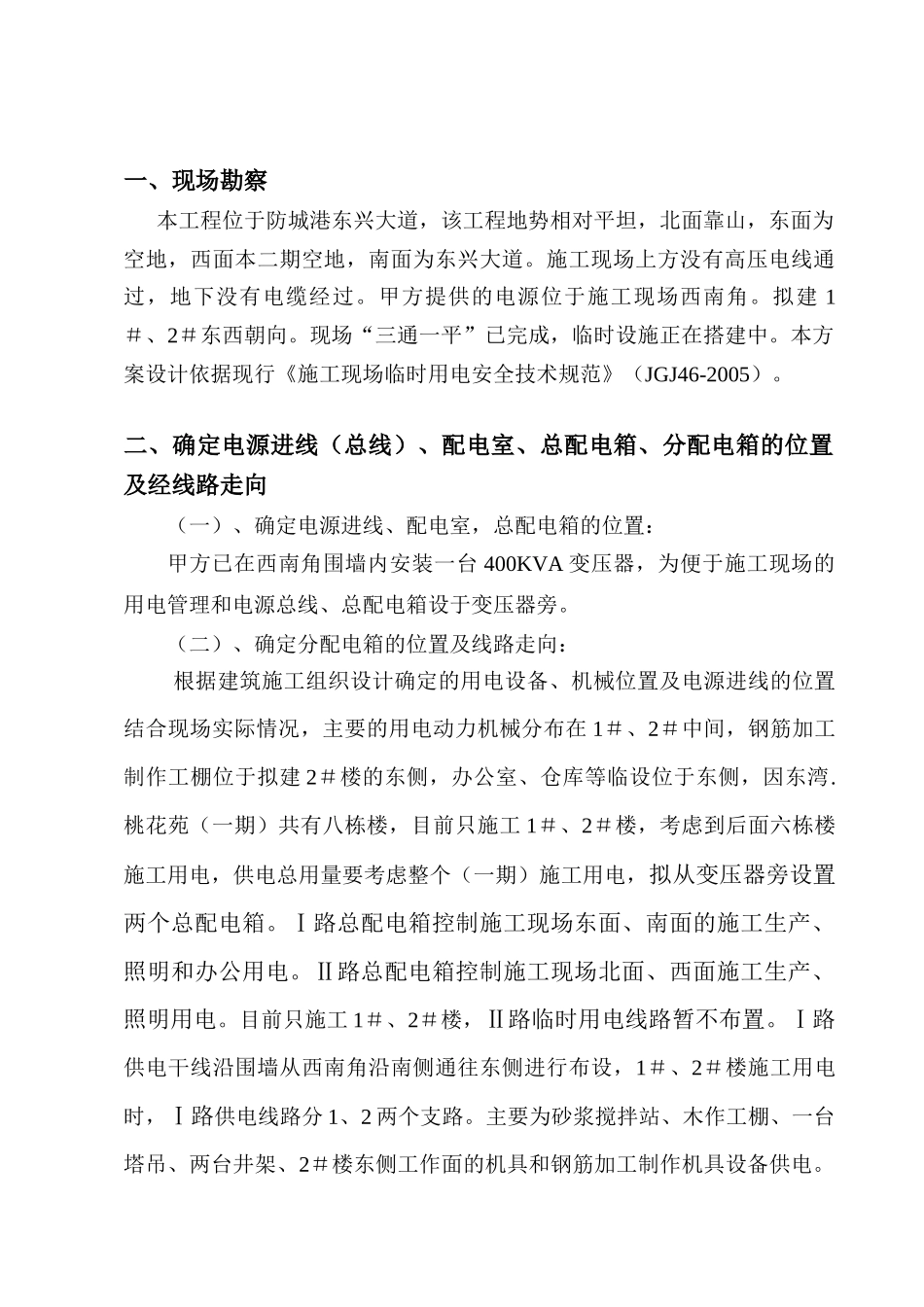

目录一、现场勘察二、确定电源进线（总线）、配电室、总配电箱、分配电箱的位置及经线路走向（一）、确定电源进线、配电室，总配电箱的位置：（二）、确定分配电箱的位置及线路走向三、负荷计算（一）、施工动力用电负荷量（二）、变压器容量计算四、供电干线导线截面选择（一）、Ⅰ路供电干线截面选择。（二）、Ⅱ路供电干线截面选择。支线路导线截面选择（一）、1支路导线选择（二）、2支路导线选择五、电器的类型、规格选择（一）、总配电箱电器选择（二）、东、西支路配电箱电器选择六、安全用电技术措施（一）、有关人员的要求（二）、架空线的安全技术措施（三）、配电箱，开关箱的安全技术措施（四）、现场照明安全技术措施（五）、防灾、防爆、防雷措施（六）、其它相关措施七、电气平面布置图、系统接线图等八、临时用水设计一、现场勘察本工程位于防城港东兴大道，该工程地势相对平坦，北面靠山，东面为空地，西面本二期空地，南面为东兴大道。施工现场上方没有高压电线通过，地下没有电缆经过。甲方提供的电源位于施工现场西南角。拟建1＃、2＃东西朝向。现场“三通一平”已完成，临时设施正在搭建中。本方案设计依据现行《施工现场临时用电安全技术规范》（JGJ46-2005）。二、确定电源进线（总线）、配电室、总配电箱、分配电箱的位置及经线路走向（一）、确定电源进线、配电室，总配电箱的位置：甲方已在西南角围墙内安装一台400KVA变压器，为便于施工现场的用电管理和电源总线、总配电箱设于变压器旁。（二）、确定分配电箱的位置及线路走向：根据建筑施工组织设计确定的用电设备、机械位置及电源进线的位置结合现场实际情况，主要的用电动力机械分布在1＃、2＃中间，钢筋加工制作工棚位于拟建2＃楼的东侧，办公室、仓库等临设位于东侧，因东湾.桃花苑（一期）共有八栋楼，目前只施工1＃、2＃楼，考虑到后面六栋楼施工用电，供电总用量要考虑整个（一期）施工用电，拟从变压器旁设置两个总配电箱。Ⅰ路总配电箱控制施工现场东面、南面的施工生产、照明和办公用电。Ⅱ路总配电箱控制施工现场北面、西面施工生产、照明用电。目前只施工1＃、2＃楼，Ⅱ路临时用电线路暂不布置。Ⅰ路供电干线沿围墙从西南角沿南侧通往东侧进行布设，1＃、2＃楼施工用电时，Ⅰ路供电线路分1、2两个支路。主要为砂浆搅拌站、木作工棚、一台塔吊、两台井架、2＃楼东侧工作面的机具和钢筋加工制作机具设备供电。东侧的办公室、仓库等临时设施的照明供电从大门旁照明分配电箱引设。现场施工临时用电按照三级配电、二级漏电保护的TN-S三相四线制供电系统进行用电管理。详见临时施工用电平面布置图，线路的敷设方式为：总线采用绝缘导线穿管沿围墙架设，支路采用专用电杆架空敷设。三、负荷计（一）、施工动力用电负荷量：（按整个一期工程施工用电考虑）施工现场用电设备表序号设备名称规格型号单位单机功率Jc数量合计功率1塔吊QT80A台42.9KW40%285.8KW2施工电梯SCD200台15KW230KW3井架1T台5.5KW633KW4搅拌机ZJC350台5.5KW422KW5钢筋切断机GQ40D台3KW412KW6钢筋弯曲机GW40D台3KW412KW7钢筋调直机GJ4-14/4台4.5KW29KW8插入式振动器ZN50台1.1KW44.4KW9平板式振动器ZW10A台1.1KW22.2KW10圆盘锯MJ114台1KW88KW11电焊机BX120台9KVA50%218KVA12电渣压力焊机BX300台25KVA50%250KVA13加压泵台7.5KW17.5KW14室内照明10KW10KW15室外照明按动力用电量10%计算22.522.5KW（1）确定用电负荷①塔吊(Kx=1cosψ=0.6tgψ=1.02)将Jc=40%统一换算到Jc1=25%的额度容量Pn=85.8KVAPe=Pn×（Jc/Jc1）1/2=85.8×（0.4/0.25）1/2=108.52KW有功功率：Pjs=KxP1=108.52×1=108.52KW无功功率：Qjs=Pjstgψ=1.02×108.52=110.69KVAR②施工电梯：(Kx=1cosψ=0.6tgψ=1.02)有功功率：Pjs=KxP1=30×1=30KW无功功率：Qjs=Pjstgψ=30×1.02=30.6KVAR井架：(Kx=1cosψ=0.6tgψ=1.02)有功功率：Pjs=KxP1=33×1=33KW无功功率：Qjs=Pjstgψ=33×1.02=33.66KVAR搅拌机功率计算：(Kx=1cosψ=0.85tgψ=1.08)有功功率Pjs=KxP1=22×1=22KW无功功率Qjs=Pjstgψ=22×1.08=23.76KVAR钢筋截断机：(Kx=1cosψ=0.7tgψ=0.88)有功功率：Pjs=KxP1=12×...
