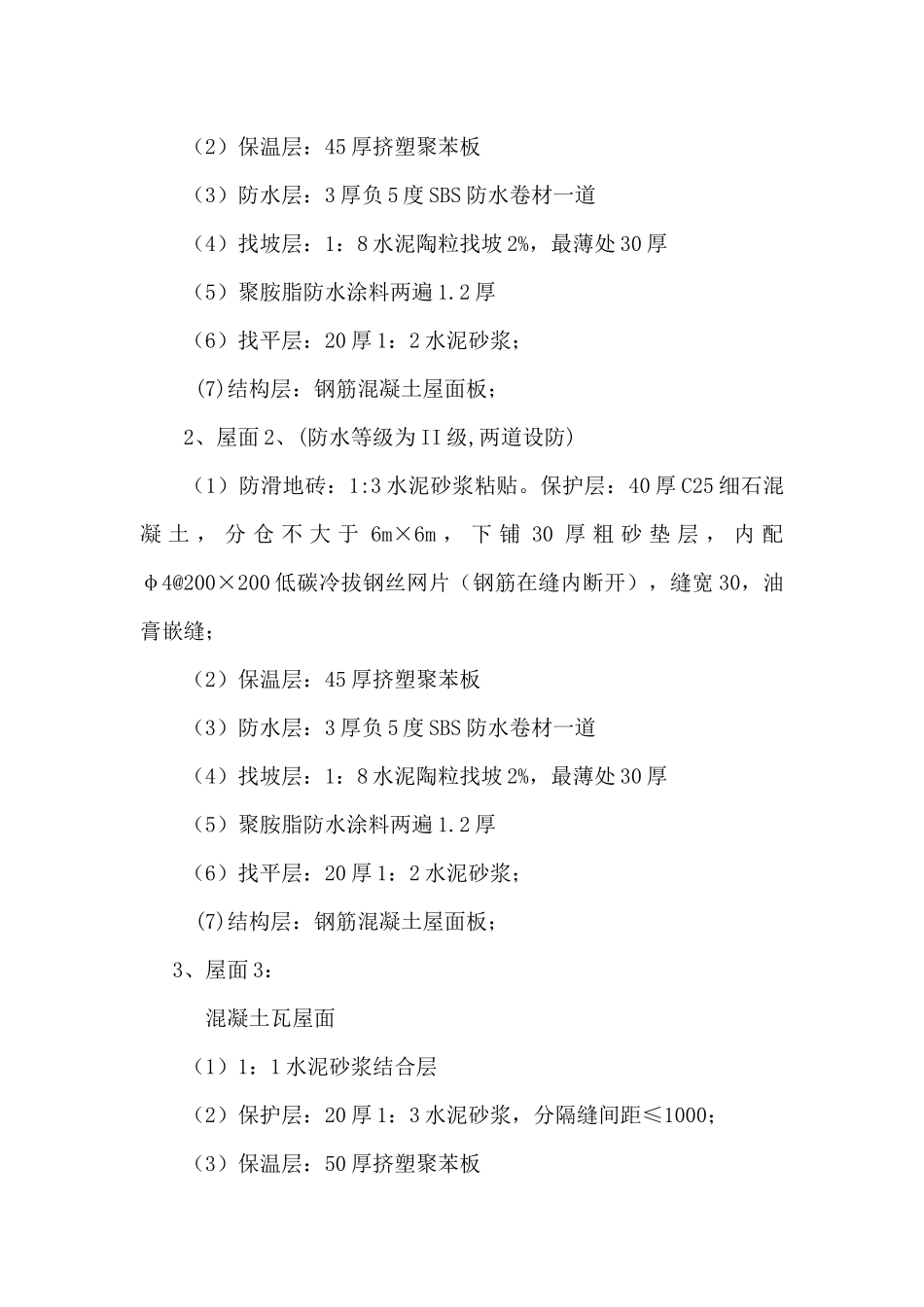

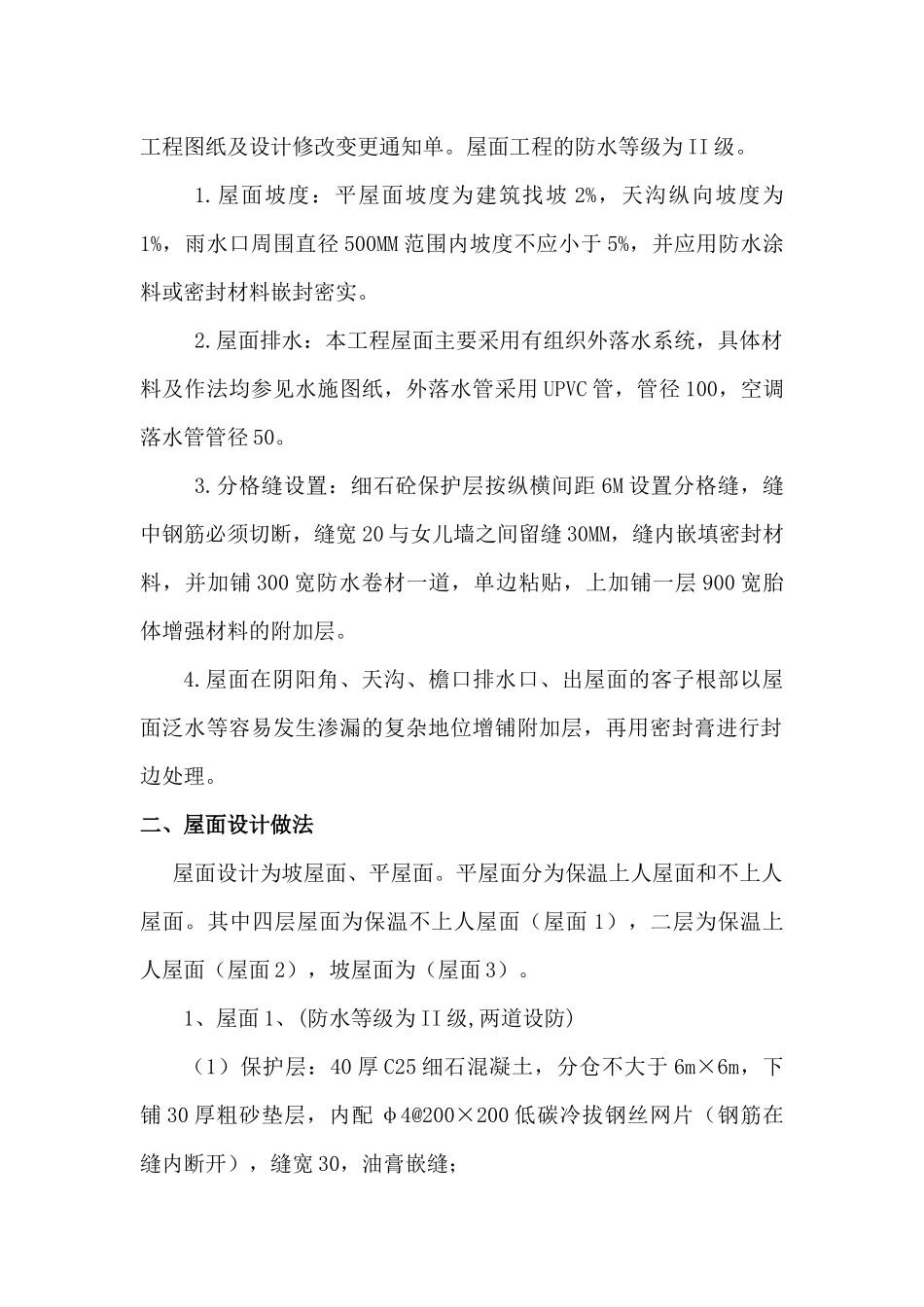

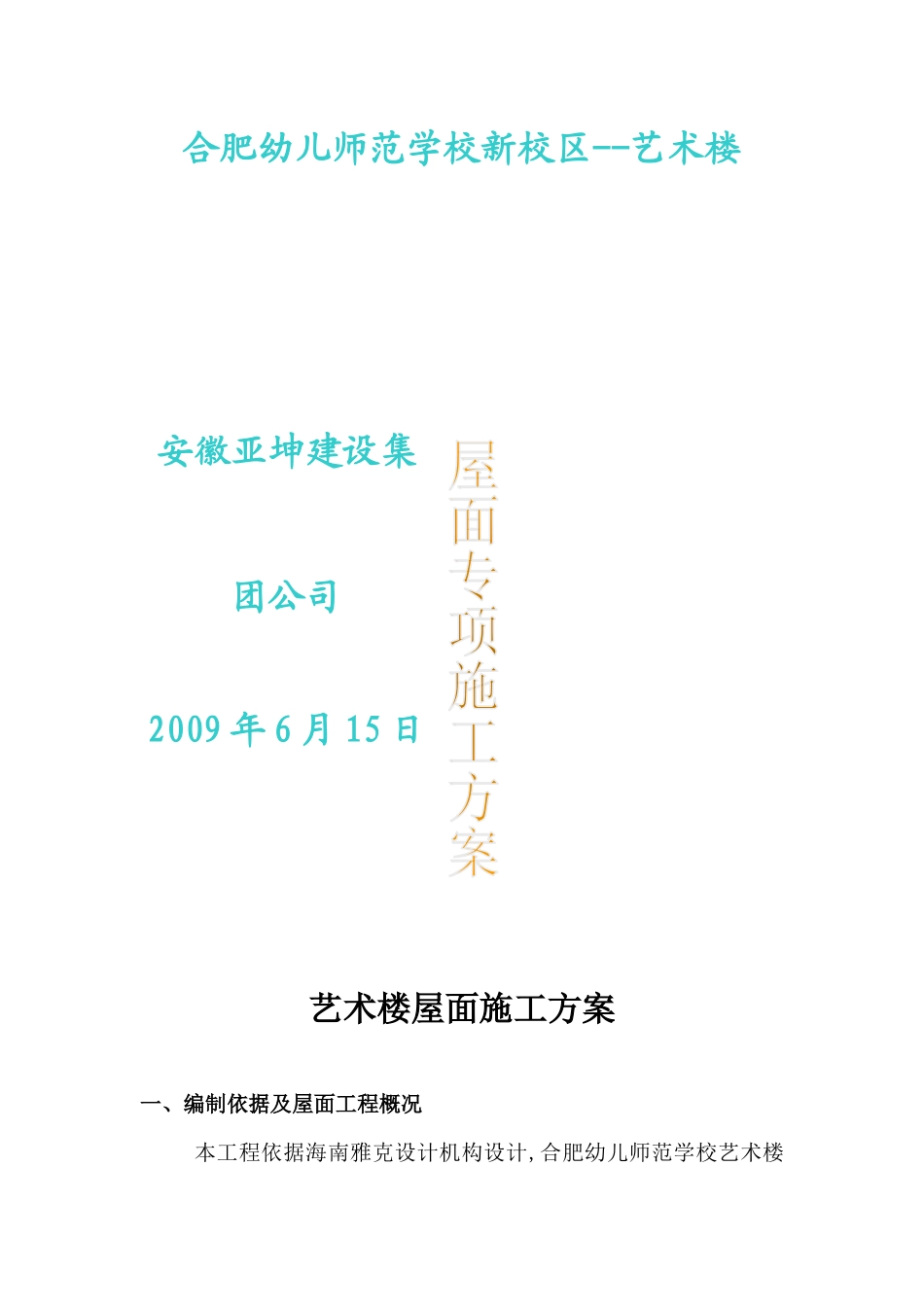

合肥幼儿师范学校新校区--艺术楼安徽亚坤建设集团公司2009年6月15日艺术楼屋面施工方案一、编制依据及屋面工程概况本工程依据海南雅克设计机构设计,合肥幼儿师范学校艺术楼工程图纸及设计修改变更通知单。屋面工程的防水等级为II级。1.屋面坡度：平屋面坡度为建筑找坡2%，天沟纵向坡度为1%，雨水口周围直径500MM范围内坡度不应小于5%，并应用防水涂料或密封材料嵌封密实。2.屋面排水：本工程屋面主要采用有组织外落水系统，具体材料及作法均参见水施图纸，外落水管采用UPVC管，管径100，空调落水管管径50。3.分格缝设置：细石砼保护层按纵横间距6M设置分格缝，缝中钢筋必须切断，缝宽20与女儿墙之间留缝30MM，缝内嵌填密封材料，并加铺300宽防水卷材一道，单边粘贴，上加铺一层900宽胎体增强材料的附加层。4.屋面在阴阳角、天沟、檐口排水口、出屋面的客子根部以屋面泛水等容易发生渗漏的复杂地位增铺附加层，再用密封膏进行封边处理。二、屋面设计做法屋面设计为坡屋面、平屋面。平屋面分为保温上人屋面和不上人屋面。其中四层屋面为保温不上人屋面（屋面1），二层为保温上人屋面（屋面2），坡屋面为（屋面3）。1、屋面1、(防水等级为II级,两道设防)（1）保护层：40厚C25细石混凝土，分仓不大于6m×6m，下铺30厚粗砂垫层，内配φ4@200×200低碳冷拔钢丝网片（钢筋在缝内断开），缝宽30，油膏嵌缝；（2）保温层：45厚挤塑聚苯板（3）防水层：3厚负5度SBS防水卷材一道（4）找坡层：1：8水泥陶粒找坡2%，最薄处30厚（5）聚胺脂防水涂料两遍1.2厚（6）找平层：20厚1：2水泥砂浆；(7)结构层：钢筋混凝土屋面板；2、屋面2、(防水等级为II级,两道设防)（1）防滑地砖：1:3水泥砂浆粘贴。保护层：40厚C25细石混凝土，分仓不大于6m×6m，下铺30厚粗砂垫层，内配φ4@200×200低碳冷拔钢丝网片（钢筋在缝内断开），缝宽30，油膏嵌缝；（2）保温层：45厚挤塑聚苯板（3）防水层：3厚负5度SBS防水卷材一道（4）找坡层：1：8水泥陶粒找坡2%，最薄处30厚（5）聚胺脂防水涂料两遍1.2厚（6）找平层：20厚1：2水泥砂浆；(7)结构层：钢筋混凝土屋面板；3、屋面3：混凝土瓦屋面（1）1：1水泥砂浆结合层（2）保护层：20厚1：3水泥砂浆，分隔缝间距≤1000；（3）保温层：50厚挤塑聚苯板（4）防水层：3厚负5度SBS防水卷材一道（5）找平层：15厚1：3水泥砂浆（6）结构层：钢筋混凝土屋面板三、施工部署1、部署安排一般情况下，由高处屋面向低处屋面施工，在同一层上，先施工高处屋面，后施工低处屋面。分格缝在找坡层施工完毕后在女儿墙上弹线，施工时根据线钉水泥钉拉通线定位。2、屋面工程工艺流程基层清理→管根固定→找坡层施工→找平层施工→防水层施工→保温层施工→保护层施工。四、屋面找坡施工工艺1、基层处理：将结构板面上表面的松散杂物清扫干净，突出基层表面的灰渣等粘结物要铲平。先将出屋面的管根、变形缝、栏板根部处理好。表面应干燥、平整，不得有松散、开裂、空鼓等缺陷。2、管根固定：穿屋面结构的管道(包括通风道)均已安装完毕，在找坡层施工前，管根应用细石混凝土塞堵密实。3、水泥陶粒找坡：找坡坡度2%。操作前按坡度在屋面栏板上弹出标明水泥陶粒铺设的厚度及坡度线。另外，在屋顶做出找坡灰饼，以示水泥陶粒铺设的厚度。单坡屋面最高点拉平，水泥陶粒铺设由高向低，然后按排水方向找坡。找坡水泥陶粒按水泥：水泥陶粒＝1：8（体积比）配合比控制。即1袋水泥（50kg），5灰斗车水泥陶粒（0.24m3）。水泥与水泥陶粒浇水搅拌均匀、滚压密实。五、屋面找平层施工工艺1、操作工艺1）贴点标高、冲筋：根据坡度要求，拉线找坡，按1—2m贴灰饼，铺抹找平砂浆时，先按流水方向以间距1—2m冲筋，并按不大于36m2，根据屋面实际留设分格缝。分格缝的位置必须同技术人员根据每个屋面的具体情况事先确定。分格缝宽度因考虑到排汽道和排汽管要求，故设置为30mm。将缝与下层找坡层留置的排气道、保护层的分格缝设在一个位置上。放置分格缝木条的方法是：在已定分格缝的位置上放置分格缝木条，木方上平与灰筋上平一致，同时用水泥砂浆固定牢固。然后使用与灰筋同类的水泥砂浆进行装挡抹灰。以灰筋和...
