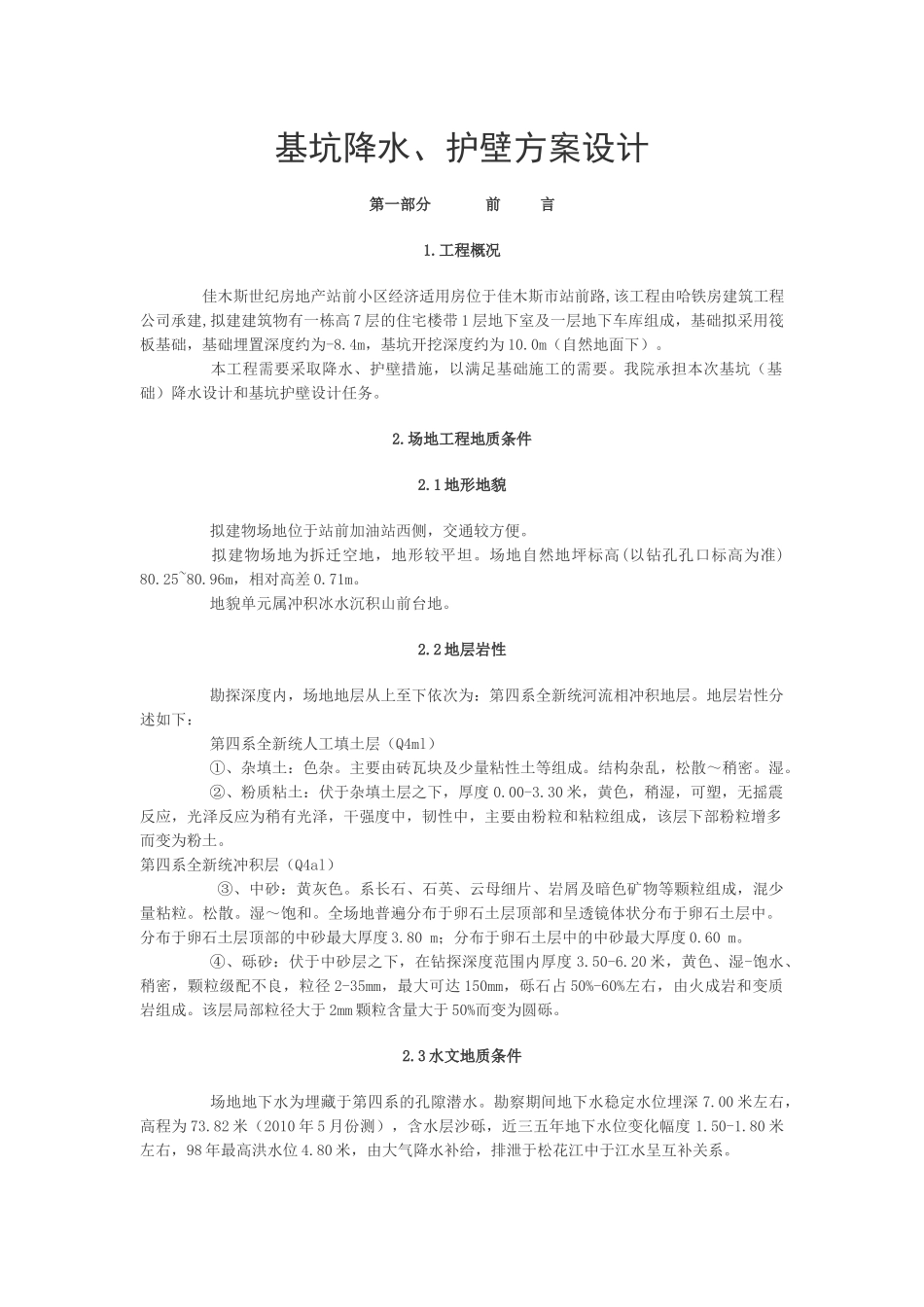

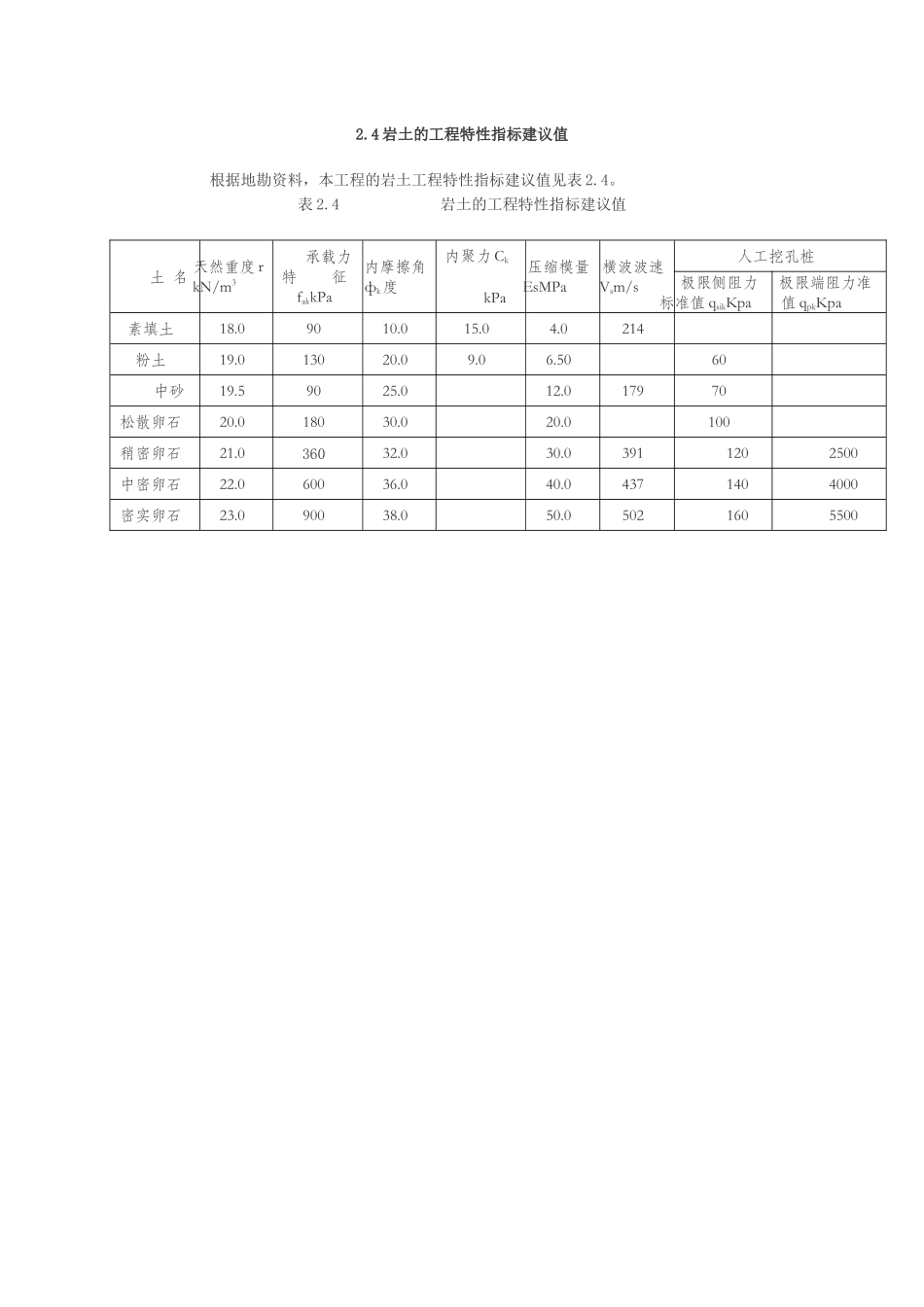

基坑降水、护壁方案设计第一部分前言1.工程概况佳木斯世纪房地产站前小区经济适用房位于佳木斯市站前路,该工程由哈铁房建筑工程公司承建,拟建建筑物有一栋高7层的住宅楼带1层地下室及一层地下车库组成，基础拟采用筏板基础，基础埋置深度约为-8.4m，基坑开挖深度约为10.0m（自然地面下）。本工程需要采取降水、护壁措施，以满足基础施工的需要。我院承担本次基坑（基础）降水设计和基坑护壁设计任务。2.场地工程地质条件2.1地形地貌拟建物场地位于站前加油站西侧，交通较方便。拟建物场地为拆迁空地，地形较平坦。场地自然地坪标高(以钻孔孔口标高为准)80.25~80.96m，相对高差0.71m。地貌单元属冲积冰水沉积山前台地。2.2地层岩性勘探深度内，场地地层从上至下依次为：第四系全新统河流相冲积地层。地层岩性分述如下：第四系全新统人工填土层（Q4ml）①、杂填土：色杂。主要由砖瓦块及少量粘性土等组成。结构杂乱，松散～稍密。湿。②、粉质粘土：伏于杂填土层之下，厚度0.00-3.30米，黄色，稍湿，可塑，无摇震反应，光泽反应为稍有光泽，干强度中，韧性中，主要由粉粒和粘粒组成，该层下部粉粒增多而变为粉土。第四系全新统冲积层（Q4al）③、中砂：黄灰色。系长石、石英、云母细片、岩屑及暗色矿物等颗粒组成，混少量粘粒。松散。湿～饱和。全场地普遍分布于卵石土层顶部和呈透镜体状分布于卵石土层中。分布于卵石土层顶部的中砂最大厚度3.80m；分布于卵石土层中的中砂最大厚度0.60m。④、砾砂：伏于中砂层之下，在钻探深度范围内厚度3.50-6.20米，黄色、湿-饱水、稍密，颗粒级配不良，粒径2-35mm，最大可达150mm，砾石占50%-60%左右，由火成岩和变质岩组成。该层局部粒径大于2mm颗粒含量大于50%而变为圆砾。2.3水文地质条件场地地下水为埋藏于第四系的孔隙潜水。勘察期间地下水稳定水位埋深7.00米左右，高程为73.82米（2010年5月份测），含水层沙砾，近三五年地下水位变化幅度1.50-1.80米左右，98年最高洪水位4.80米，由大气降水补给，排泄于松花江中于江水呈互补关系。2.4岩土的工程特性指标建议值根据地勘资料，本工程的岩土工程特性指标建议值见表2.4。表2.4岩土的工程特性指标建议值土名天然重度rkN/m3承载力特征fakkPa内摩擦角фk度内聚力CkkPa压缩模量EsMPa横波波速Vsm/s人工挖孔桩极限侧阻力标准值qsikKpa极限端阻力准值qpkKpa素填土18.09010.015.04.0214粉土19.013020.09.06.5060中砂19.59025.012.017970松散卵石20.018030.020.0100稍密卵石21.036032.030.03911202500中密卵石22.060036.040.04371404000密实卵石23.090038.050.050216055003.设计依据⑴《总平面图》（xxx勘察设计院）；⑵《岩土工程勘察报告》（xxx勘察测绘研究院）；⑶《建筑与市政降水工程技术规范》（JGJ/T111-98）；⑷《供水管井技术规范》（GB50296-99）；⑸《建筑基坑工程技术规范》(YB9258-97)；⑹《建筑基坑支护技术规范》（JGJ120-99）；⑺《锚杆喷射砼支护技术规范》（GB50086-2001）；⑻《建筑边坡工程技术规范》（GB50330-2002）；⑼《岩土锚杆（索）技术规程》(CECS22:2005)；⑽《成都地区建筑地基基础设计规范》（DB51/T5026-2001）；⑾《混凝土结构设计规范》（GB50010－2002）；⑿《建筑桩基技术规范》（JGJ94－94）；第二部分降水方案设计1.降水技术要求目前场地地下水埋深约为5.5m。建设单位要求将地下水降至自然地坪下7.00m。根据规范要求，需要将地下水降至基底以下0.50m，故按照将地下水降至自然地坪下7.50m设计。2.降水方案的选择降水工程是指利用水文地质学原理，通过降水设计和降水施工，排除地表水体或降低地层中的滞水、潜水等地下水的水位，满足建设工程的降水深度和时间要求，并对工程环境无危害性要求。建设工程降水的技术方法有明排、轻型井点（如空点井、电渗井等）和重型井点（如管井等）。根据我降水设计、施工的经验证明，在成都地区采用管井法降水，是比较科学、经济、合理、安全的。因此，本工程拟采用管井法降水。3.降水设计计算3.1设计计算参数⑴降水面积:4300.00m2。⑵降水深度：要求降至自然地坪以下7.500m。⑶地下水静止水位：ho=5.50m。⑷含水层厚度：HO＝2.5...
