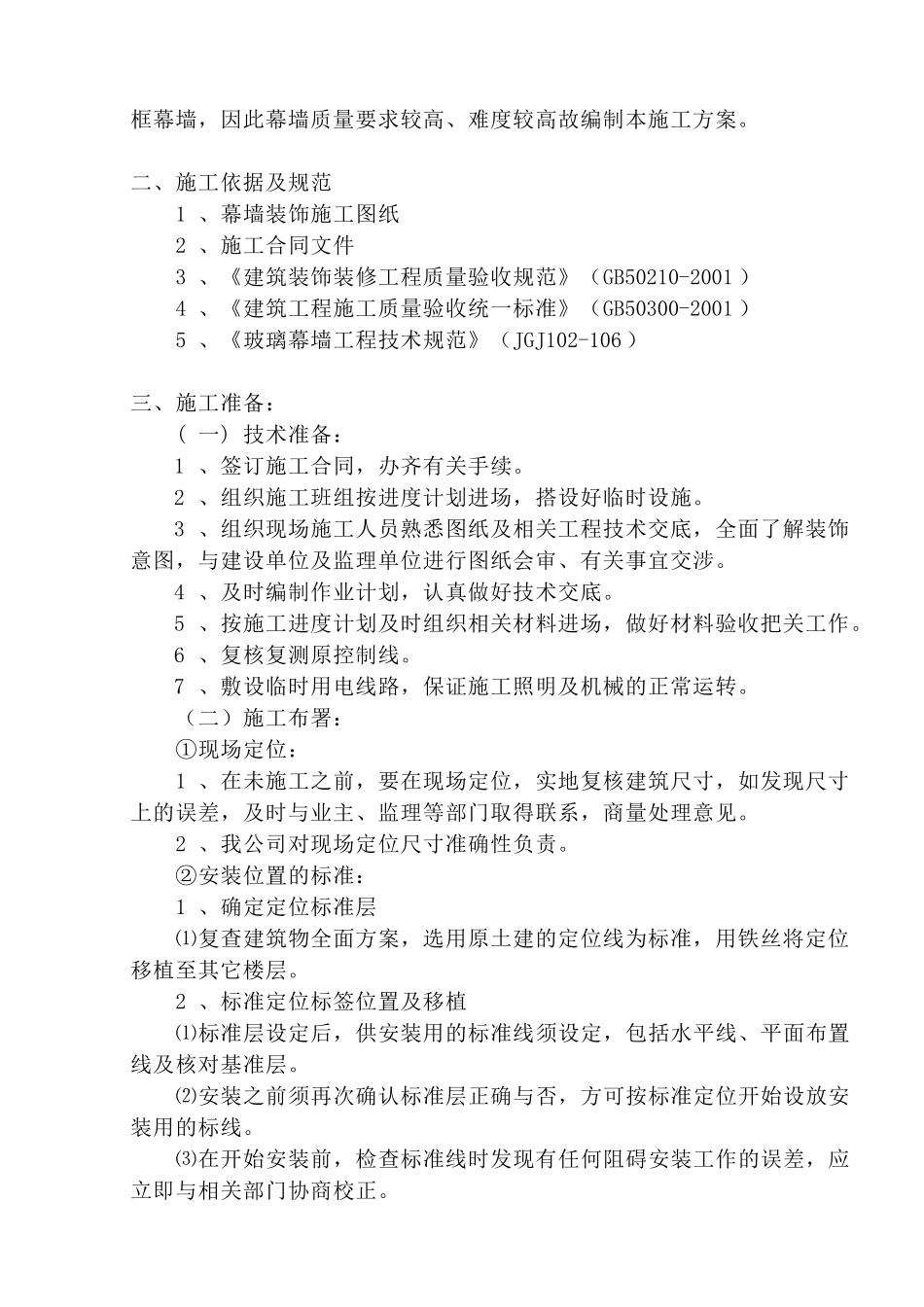

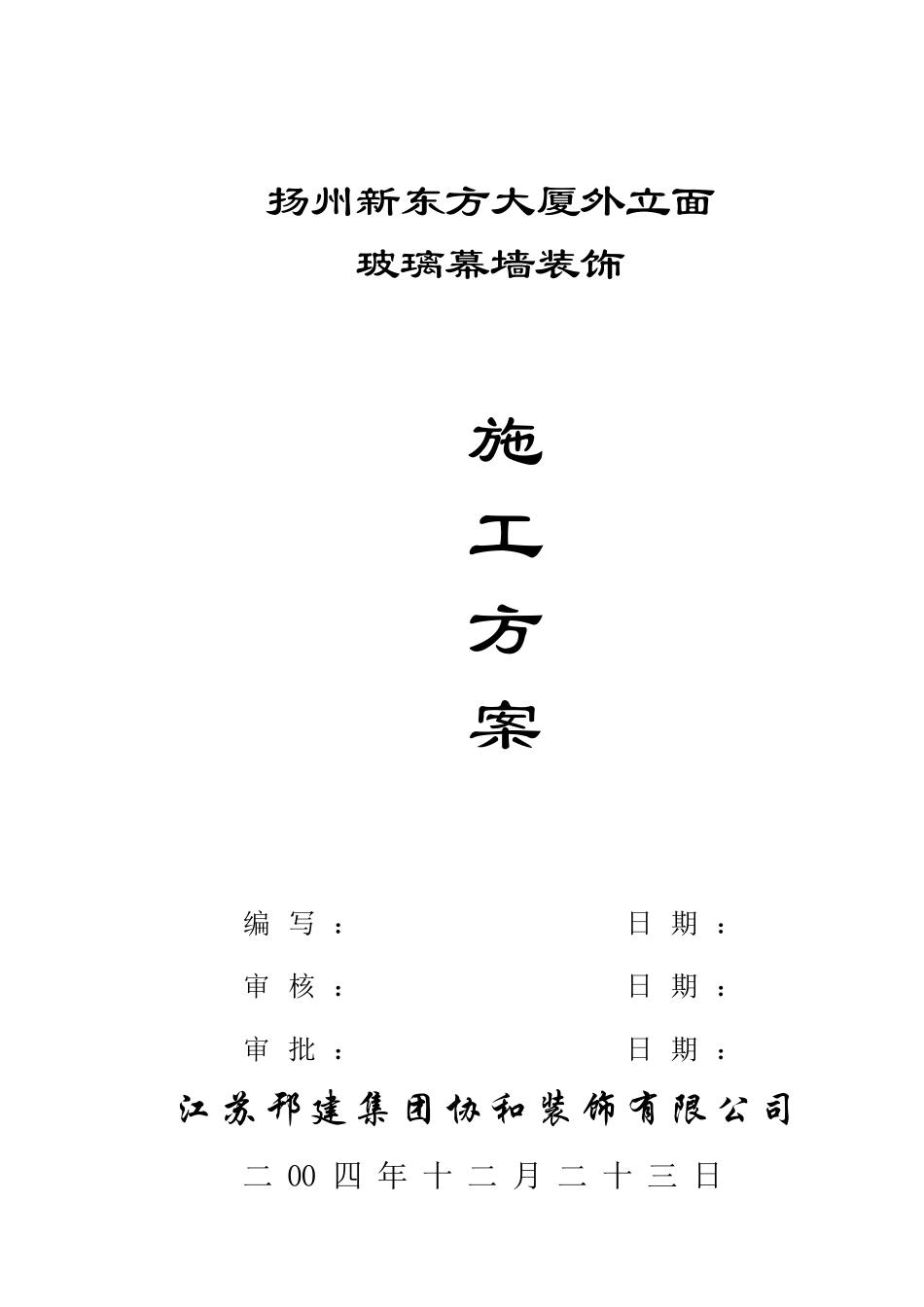

扬州新东方大厦外立面玻璃幕墙装饰施工方案编写：日期：审核：日期：审批：日期：江苏邗建集团协和装饰有限公司二00四年十二月二十三日目录1、工程概况2、施工依据及规范3、施工准备4、原材料控制5、施工技术措施6、施工中常见的质量检验方法7、成品保护8、安全文明措施9、施工质量网络管理图10、施工安全网络管理图一、工程概况：扬州新东方大厦位于扬州荷花池内西南侧，扬子江中路由扬州新东方投资投资兴建，本工程框排十六层，设局部半地下室。外墙采用局部明框幕墙，因此幕墙质量要求较高、难度较高故编制本施工方案。二、施工依据及规范1、幕墙装饰施工图纸2、施工合同文件3、《建筑装饰装修工程质量验收规范》（GB50210-2001）4、《建筑工程施工质量验收统一标准》（GB50300-2001）5、《玻璃幕墙工程技术规范》（JGJ102-106）三、施工准备：(一)技术准备：1、签订施工合同，办齐有关手续。2、组织施工班组按进度计划进场，搭设好临时设施。3、组织现场施工人员熟悉图纸及相关工程技术交底，全面了解装饰意图，与建设单位及监理单位进行图纸会审、有关事宜交涉。4、及时编制作业计划，认真做好技术交底。5、按施工进度计划及时组织相关材料进场，做好材料验收把关工作。6、复核复测原控制线。7、敷设临时用电线路，保证施工照明及机械的正常运转。（二）施工布署：①现场定位：1、在未施工之前，要在现场定位，实地复核建筑尺寸，如发现尺寸上的误差，及时与业主、监理等部门取得联系，商量处理意见。2、我公司对现场定位尺寸准确性负责。②安装位置的标准：1、确定定位标准层⑴复查建筑物全面方案，选用原土建的定位线为标准，用铁丝将定位移植至其它楼层。2、标准定位标签位置及移植⑴标准层设定后，供安装用的标准线须设定，包括水平线、平面布置线及核对基准层。⑵安装之前须再次确认标准层正确与否，方可按标准定位开始设放安装用的标线。⑶在开始安装前，检查标准线时发现有任何阻碍安装工作的误差，应立即与相关部门协商校正。③分格定位线从各标准层移植至每层后，按每层的定位线进行竖料安装用的分格线，竖料中心线的设定。④墨线确认玻璃幕墙安装前须一再复查标准线位置正确与否。⑴平面位置的检查及确认：在标准层与标准层之前利用铅锤通过一线以检查其按面的通道线（平面位置线）准确度。⑵水平线的确认：利用穿过洞口的钢线做准备，用直角尺、水平仪检查核对层间的水平线移到层外侧表面，再利用钢卷尺测量标准层的距离，核对其水平线。⑶分格线的确认：分格线利用平面位置定位线作基准，检查和确认分格线须由两标准层的通心线的中央定位向左右分格，由标准层标准线移植的定位线，须安装钢线从而选定分格线的方式，并经常与土建提供的定位线互相对照测量。四、原材料控制1、按设计图纸及变更图纸招标内容施工，铝型材为幕墙料。玻璃为苏州华东6mm厚钢化镀膜玻璃。2、结构胶、玻璃胶采用苏州之江牌、美国道康宁牌。五、施工方法及技术措施：㈠半隐框玻璃幕墙1、与主体结构连接：⑴幕墙通过8#热镀锌槽钢与主体砼结构连接，8#热镀锌槽钢通过m14的化学膨胀螺栓与主体连接，部分位置采用Ф16不锈钢穿墙螺栓。⑵幕墙立柱连接在主体结构上，为适应主体结构的侧移、立柱温度变形的影响和主体结构竖向压缩变形的影响，立柱应有活动接头，活动接头是通芯柱连接上、下立柱，芯柱与立柱连接，滑动配合，与下柱有螺栓固定。⑶芯柱套入上，下柱的高度为200mm，当立柱按连续梁计算时，要求活动接头能承受弯矩，因此芯柱应伸入上、下柱不小于2Hc，Hc为立柱截面高度，而且芯柱通过加大壁厚提高其刚度，使截面惯性矩不小于立柱的截面惯性矩。⑷活动接头的间隙不小于20mm，活动接头下柱固定螺栓往往结合立柱固定点布置，下立柱用螺栓固定在角码上，再通过水平角码与预埋件连接，并在立柱与热镀锌角码之间应垫上1mm厚的绝缘垫片，以防止金属之间的电腐蚀，角码需作镀锌处理。2、铝型材的加制作：⑴用于加工铝型材的设备，机具应能保证加工的精度要求，所用的量具要能达到测量的精度，而且要定期检定，进行计量认证。⑵铝型材下料前，应对图纸进行认真核对，并对建筑物进行复测，按实际...
