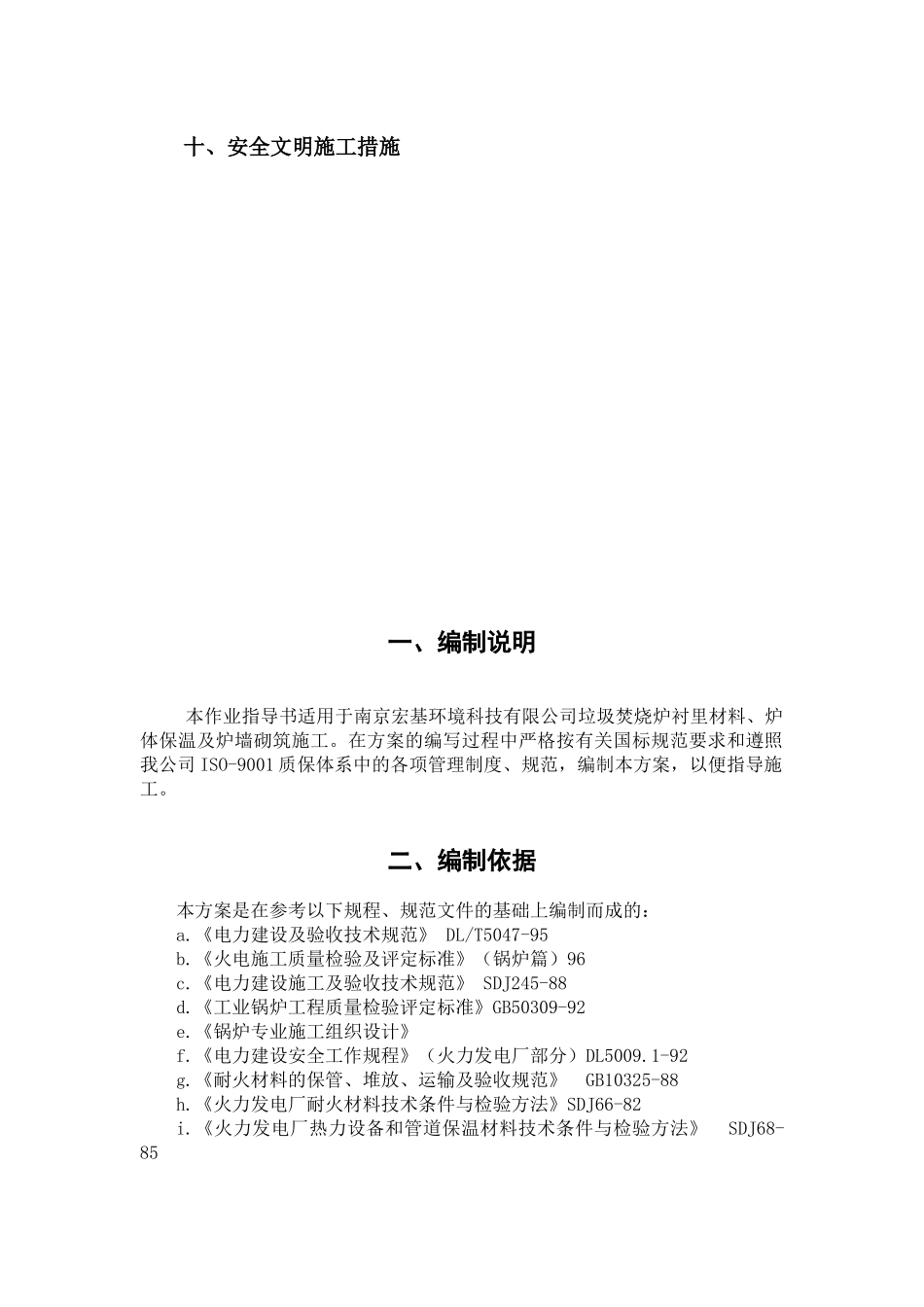

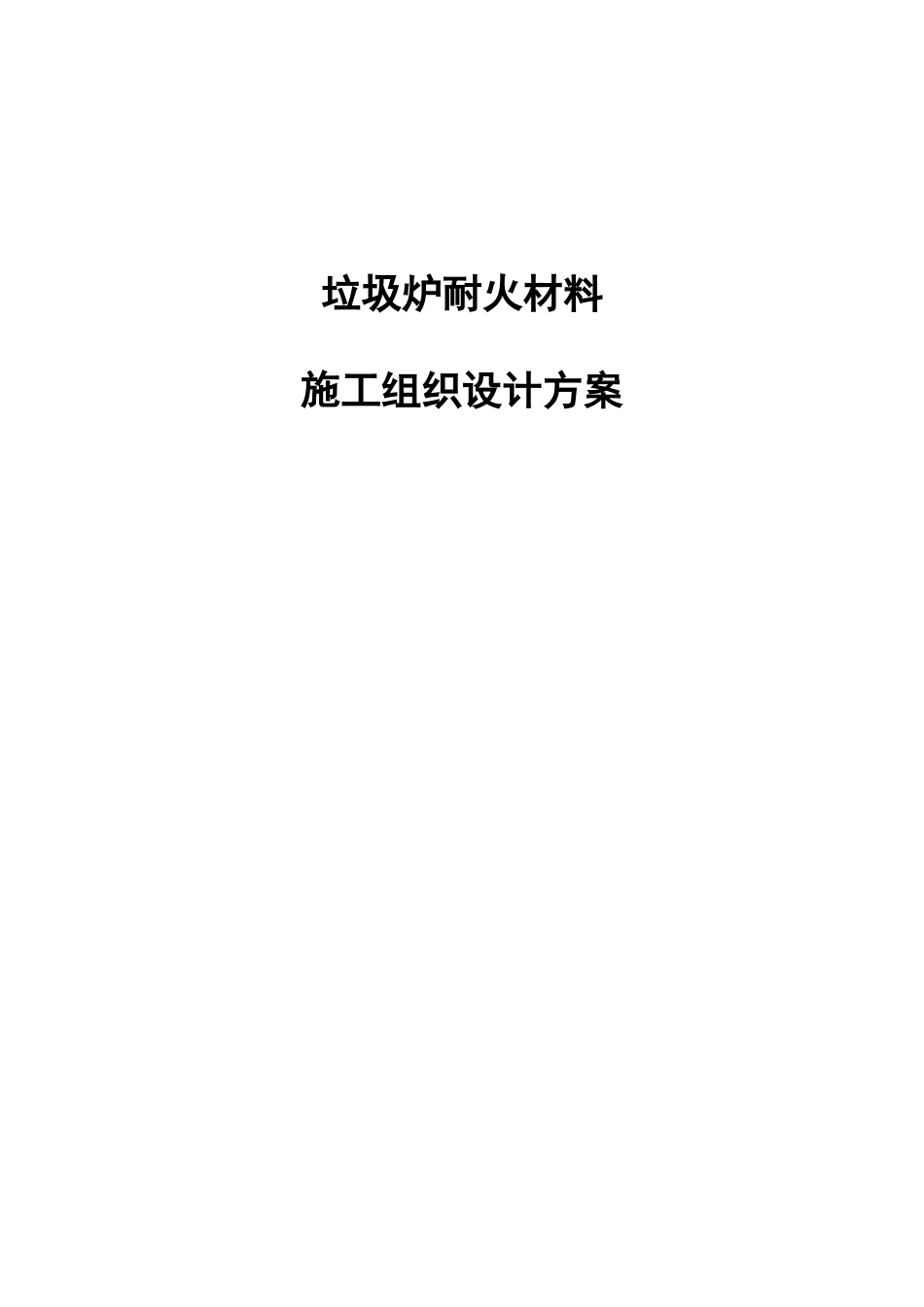

垃圾炉耐火材料施工组织设计方案目录一、编制说明二、编制依据三、工程概况四、施工准备五、施工过程控制、施工方法及措施六、耐火材料施工规范七、质量及检验标准八、质量控制九、施工质量验收内容十、安全文明施工措施一、编制说明本作业指导书适用于南京宏基环境科技有限公司垃圾焚烧炉衬里材料、炉体保温及炉墙砌筑施工。在方案的编写过程中严格按有关国标规范要求和遵照我公司ISO-9001质保体系中的各项管理制度、规范，编制本方案，以便指导施工。二、编制依据本方案是在参考以下规程、规范文件的基础上编制而成的：a.《电力建设及验收技术规范》DL/T5047-95b.《火电施工质量检验及评定标准》（锅炉篇）96c.《电力建设施工及验收技术规范》SDJ245-88d.《工业锅炉工程质量检验评定标准》GB50309-92e.《锅炉专业施工组织设计》f.《电力建设安全工作规程》（火力发电厂部分）DL5009.1-92g.《耐火材料的保管、堆放、运输及验收规范》GB10325-88h.《火力发电厂耐火材料技术条件与检验方法》SDJ66-82i.《火力发电厂热力设备和管道保温材料技术条件与检验方法》SDJ68-85j.《甲乙双方签订的承包合同、协议》k.《中级筑炉工艺学》m.南京宏基环境科技有限公司垃圾焚烧炉炉衬施工图纸和相关图纸、设计说明和安装总说明等。n.我厂生产的耐火材料执行的标准、规范l.本厂的供货、质保、安装技术规范三、工程概况一、工程名称工程名称：南京宏基环境科技有限公司垃圾焚烧炉内衬工程二、工作范围（一）焚烧炉内衬耐火材料的主要部位：落灰斗部分：侧面、前墙、后墙焚烧炉后墙：后墙、烧嘴、检查门、观察孔焚烧炉侧墙：底部、上部落料区域：侧墙、落料台、落料台前部、上部顶部及烟气出口前后墙：前顶及后顶、前墙、后墙（二）余热锅炉内衬耐火材料的主要部位：锅炉入口衬里(水冷壁下集箱)、水冷壁炉墙、锅炉烟道支撑管道、过热器及蒸发器、集管部分、人孔、灰斗炉墙。工作范围除以上耐火材料的现场施工安装外，还应包括提供必要的技术配合和技术服务，包括烘炉技术服务。三、工程建设周期本工程计划从开工算起，约30天完成（30天/台），工期紧、任务重、交叉作业多。四、施工准备及劳动力安排为保质、保量的完成施工任务，必须做好施工前的准备工作。(一)质保体系、组织结构管理网络(二)开工前提前5天派先遣人员组成工程项目指挥部，落实耐磨(耐火)材料搅拌场地(约30㎡)、用水、控制配电室，材料堆放场地(仓库约200㎡)施工机具存放位置、模具预制和检查工作。(三)施工前应组织人员认真仔细地熟悉施工图纸及相关的技术文件、资料与锅炉钢结构、受热面及热工仪表等有关施工图纸中炉门、入孔门、窥视孔、仪表、取样孔等标高位置进行检查、核对，避免施工中相互影响，对墙设计中发现有影响施工和运行的质量问题，应积极提出改进意见，会同建设单位和锅炉制造厂共同研究及时解决。(四)根据施工图和技术资料做好施工预算的编制工作，并提出施工设备及材料计划、注明规格、牌号、技术要求、需用数量、施工部位及交货时间，做到准确不漏项。(五)施工现场应根据施工实际情况设计总的安排总局，使施工时有条不紊，一般注意以下几项：a．材料堆放地应接近施工现场，以便于装卸搬运，避免材料二次搬运，同时做到各工序能形成流水线作业。b.施工程序通常遵行由下向上、由左向右、由里向外、由前向后的施工原则。c．根据安装起吊先后顺序，安排好组合件的平面装置，再根据组件的具体情况，确定俯制或是仰制。d．施工现场应设置可靠的电源、水源、尤其是水源应适当备用，以防使用中断。原材料到现场后，应逐项进行鉴定，查核出厂证件内容应符合设计要求，合格后方可进行施工。e．主要施工机具配备表：序号名称单位数量规格备注1搅拌机台2强制式200kg2卷扬机台21吨3手提角向砂轮机台34灰槽个4800×500×3005灰槽个4400×300×1506灰桶个207铁铲把158钢管脚手根200根9振动器台3附着式10振动棒根3插入式11电焊机台312手枪钻台413力车辆64、结构体验收a.施工部位的钢结构、受热面、炉墙零件及其它装置组合或安装完毕、水压试验经验收合格(包括安装焊缝的严密性检查、试验)，特别是保证各种门孔、吹灰器和其它在炉...
