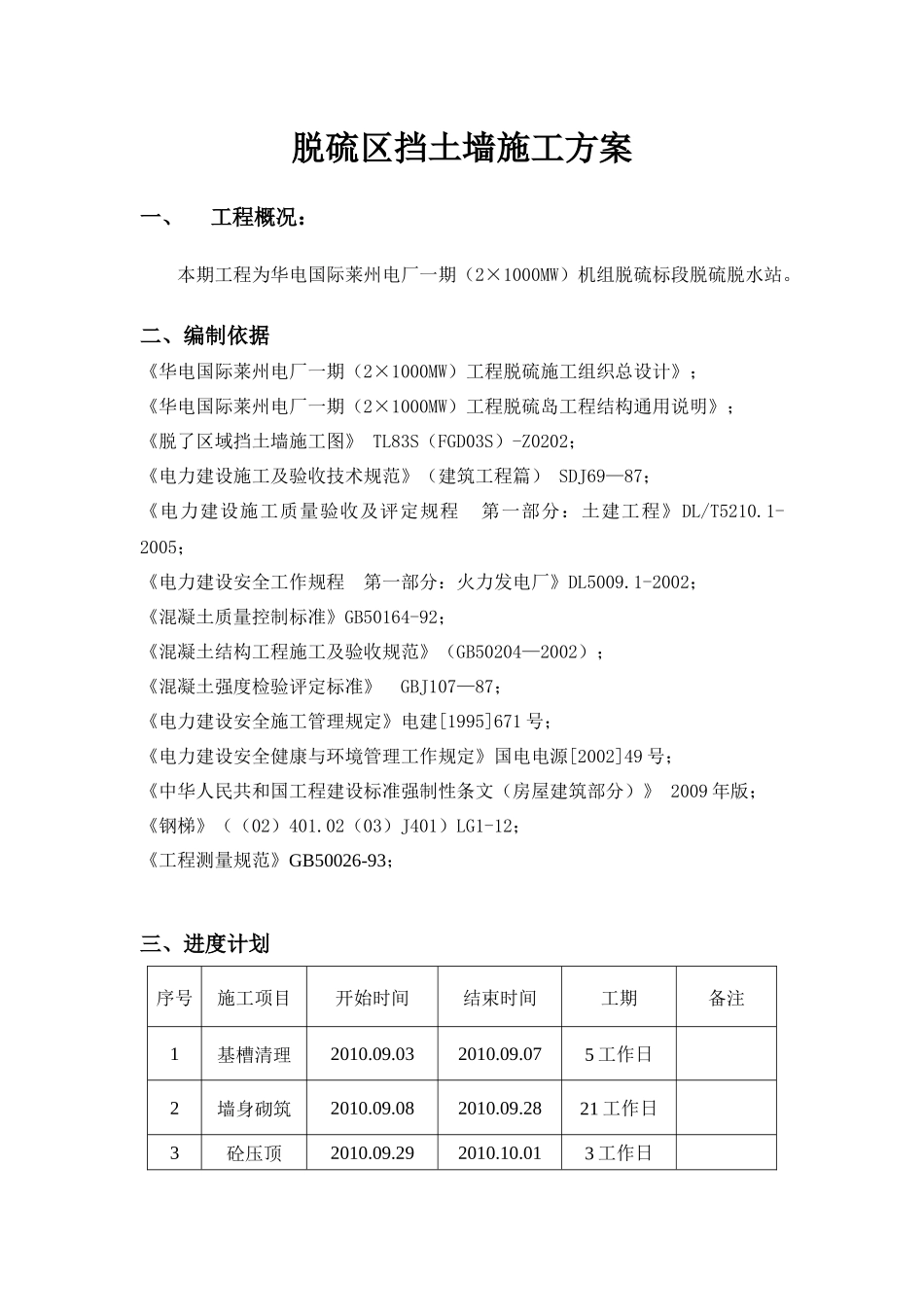

脱硫区挡土墙施工方案一、工程概况：本期工程为华电国际莱州电厂一期（2×1000MW）机组脱硫标段脱硫脱水站。二、编制依据《华电国际莱州电厂一期（2×1000MW）工程脱硫施工组织总设计》；《华电国际莱州电厂一期（2×1000MW）工程脱硫岛工程结构通用说明》；《脱了区域挡土墙施工图》TL83S（FGD03S）-Z0202；《电力建设施工及验收技术规范》（建筑工程篇）SDJ69—87；《电力建设施工质量验收及评定规程第一部分：土建工程》DL/T5210.1-2005；《电力建设安全工作规程第一部分：火力发电厂》DL5009.1-2002；《混凝土质量控制标准》GB50164-92；《混凝土结构工程施工及验收规范》（GB50204—2002）；《混凝土强度检验评定标准》GBJ107—87；《电力建设安全施工管理规定》电建[1995]671号；《电力建设安全健康与环境管理工作规定》国电电源[2002]49号；《中华人民共和国工程建设标准强制性条文（房屋建筑部分）》2009年版；《钢梯》（（02）401.02（03）J401）LG1-12；《工程测量规范》GB50026-93；三、进度计划序号施工项目开始时间结束时间工期备注1基槽清理2010.09.032010.09.075工作日2墙身砌筑2010.09.082010.09.2821工作日3砼压顶2010.09.292010.10.013工作日4栏杆安装2010.10.042010.10.118工作日四、人力资源及机械配备(一)人员组织管理人员配备情况一览表姓名职务职责黄忠强项目经理全面负责朱雷项目副经理生产组织刁英琦项目总工施工总技术负责左广楠技术科科长现场技术刘祥强安全科科长安全检查与监督肖海员测量班班长测量放线孟祥增水电专工施工用水、电李宗阳技术员技术指导程凡柱土建队队长组织施工劳动力一览表序号工种人数1瓦工252力工10(二)测量工具名称型号数量全站仪GTS-102N1经纬仪WILDT21水准仪NA2150米钢尺15米卷尺2(三)机具配备名称规格功率数量振捣棒HZ30、502砂浆搅拌机L1-4001箱式变电站ZGS11-10-10001动力配电箱XL-21-151五、材料要求1、水泥a、进仓时要有质量证明文件；b、应按品种、强度、出厂期、生产厂等检查验收，并分别堆放，先到先用；c、袋装水泥叠堆高度不宜超过10包；d、不宜露天堆放。如露天堆放，应下有防潮垫板，上有防雨风篷布；e、使用期不宜超过出厂期三个月，超期应先行检验其强度。2、砂子a、宜采用中砂，并符合混凝土及砌筑工程相应的质量标准，严禁使用海砂；b、砂的最大粒径：用于砌筑片石时的砂，最大粒径不宜超过5mm；c、砂的外观质量：用肉眼观察，不应含有草根、树叶、树枝、塑料品、煤块、矿渣等杂物d、砂的含泥量不应超过5％；3、毛石a、采用MU30毛石，石质应均匀，无裂纹，无风化剥落；b、挡土墙毛石尽可能选择较大和平面较平的毛石砌筑，其最小厚度为150mm。c、石材表面的泥垢、水锈等杂质，砌筑前应清除干净。毛石应成块状，其最小厚度为150mm。4、PVC管a、采用符合国家制定的行业标准的合格产品。b、外观检查管材的内、外表面应光滑、平整、无凹陷、分解变色线和其它影响性能的其它缺陷。c、管材不应含有杂质，应不透光。管材端面应切割平整并与轴线垂直。5、水砌筑砂浆所用的水采用地下水，检验合格后方能使用。六、工艺流程测量放线—土方开挖—垫层施工—挡土墙砌筑—砼压顶—栏杆安装—土方回填—挡土墙勾缝七、主要施工方案1、定位放线：根据设计图纸及现场地基情况，按围墙中线、高程点测放挡土墙的平面位置和纵断高程。精确测定出挡土墙基座主轴线和起讫点，伸缩缝位置，每端的衔接是否顺直，并按施工放样的实际需要增补挡土墙各点的地面高程，并设置施工水准点，在基础表面上弹出轴线及墙身线。2、基坑开挖a、挡土墙基坑采用挖掘机开挖，人工配合挖掘机刷底。基础的部位尺寸、形状埋置深度均按设计要求进行施工。当基础开挖后若发现与设计情况有出入时，应按实际情况调整设计。并向有关部门汇报。b、基础开挖为明挖基坑，在松软地层或陡坡基层地段开挖时，基坑不宜全段贯通，而应采用跳槽办法开挖，以防止上部失稳。c、基坑用挖掘机开挖时，应有专人指挥，直至挖至强风化花岗岩持力层。d、基坑刷底时若持力层达到要求，要预留10%的反坡（即内低外高）预留坡底的作用是防止墙内土的挤压力引起挡土墙向外滑动，若不能...
