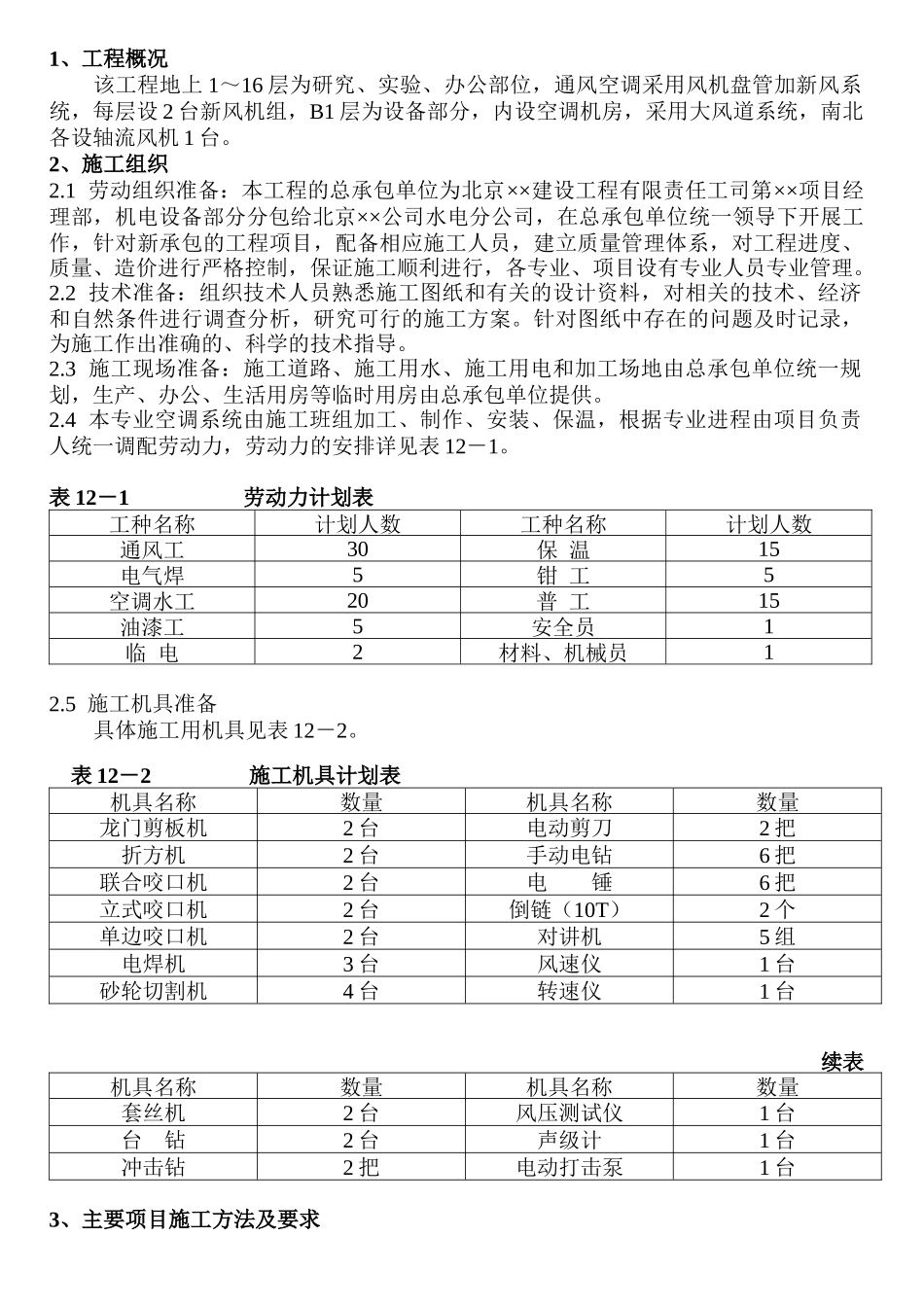

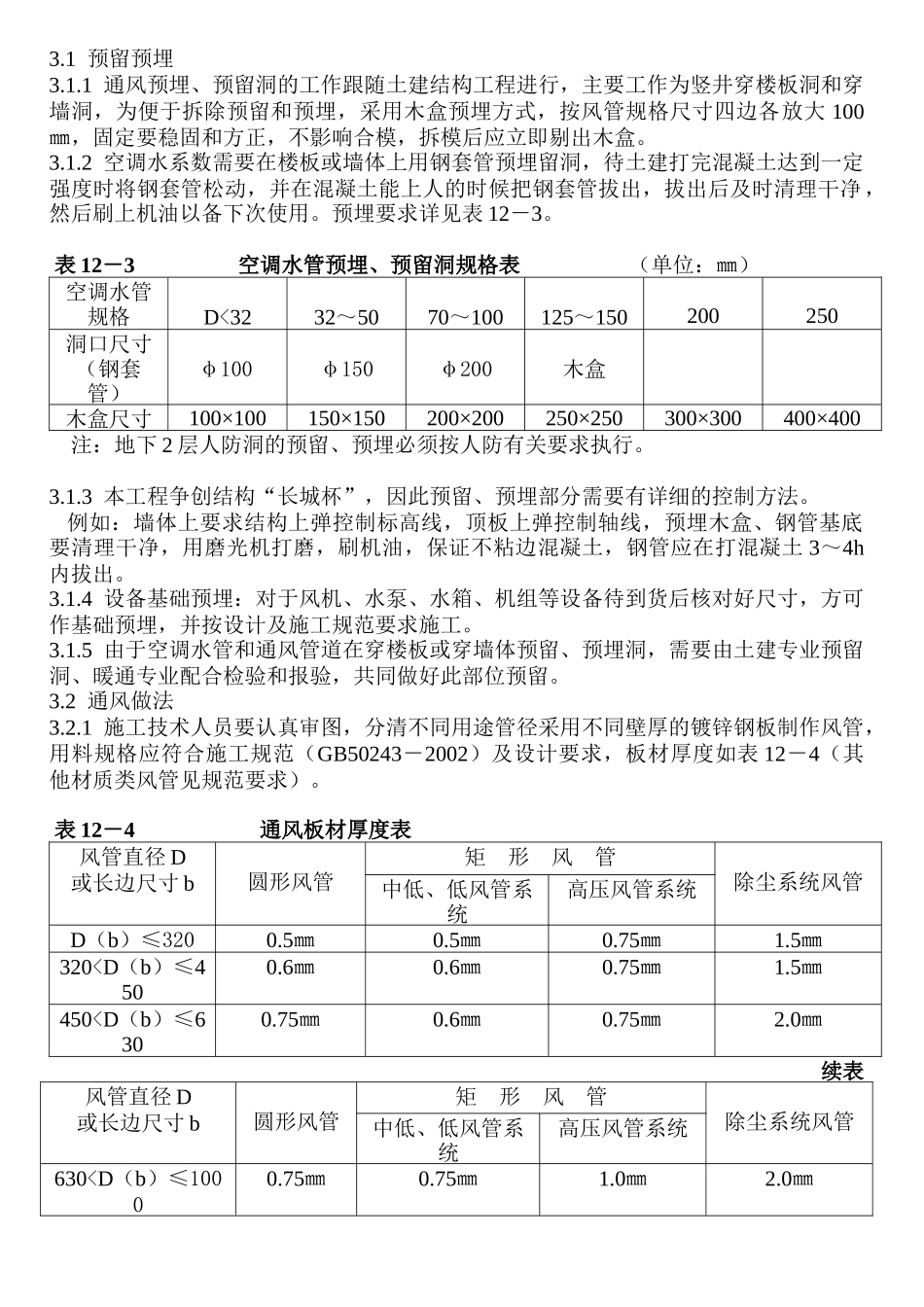

信息与展示中心通风与空调工程施工组织设计编制人：审核人：编制单位：湖南星大建筑股份有限公司时间：二00五年二月十日通风与空调工程施工方案1、工程概况该工程地上1～16层为研究、实验、办公部位，通风空调采用风机盘管加新风系统，每层设2台新风机组，B1层为设备部分，内设空调机房，采用大风道系统，南北各设轴流风机1台。2、施工组织2.1劳动组织准备：本工程的总承包单位为北京××建设工程有限责任工司第××项目经理部，机电设备部分分包给北京××公司水电分公司，在总承包单位统一领导下开展工作，针对新承包的工程项目，配备相应施工人员，建立质量管理体系，对工程进度、质量、造价进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理。2.2技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析，研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导。2.3施工现场准备：施工道路、施工用水、施工用电和加工场地由总承包单位统一规划，生产、办公、生活用房等临时用房由总承包单位提供。2.4本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见表12－1。表12－1劳动力计划表工种名称计划人数工种名称计划人数通风工30保温15电气焊5钳工5空调水工20普工15油漆工5安全员1临电2材料、机械员12.5施工机具准备具体施工用机具见表12－2。表12－2施工机具计划表机具名称数量机具名称数量龙门剪板机2台电动剪刀2把折方机2台手动电钻6把联合咬口机2台电锤6把立式咬口机2台倒链（10T）2个单边咬口机2台对讲机5组电焊机3台风速仪1台砂轮切割机4台转速仪1台续表机具名称数量机具名称数量套丝机2台风压测试仪1台台钻2台声级计1台冲击钻2把电动打击泵1台3、主要项目施工方法及要求3.1预留预埋3.1.1通风预埋、预留洞的工作跟随土建结构工程进行，主要工作为竖井穿楼板洞和穿墙洞，为便于拆除预留和预埋，采用木盒预埋方式，按风管规格尺寸四边各放大100㎜，固定要稳固和方正，不影响合模，拆模后应立即剔出木盒。3.1.2空调水系数需要在楼板或墙体上用钢套管预埋留洞，待土建打完混凝土达到一定强度时将钢套管松动，并在混凝土能上人的时候把钢套管拔出，拔出后及时清理干净，然后刷上机油以备下次使用。预埋要求详见表12－3。表12－3空调水管预埋、预留洞规格表（单位：㎜）空调水管规格D<3232～5070～100125～150200250洞口尺寸（钢套管）φ100φ150φ200木盒木盒尺寸100×100150×150200×200250×250300×300400×400注：地下2层人防洞的预留、预埋必须按人防有关要求执行。3.1.3本工程争创结构“长城杯”，因此预留、预埋部分需要有详细的控制方法。例如：墙体上要求结构上弹控制标高线，顶板上弹控制轴线，预埋木盒、钢管基底要清理干净，用磨光机打磨，刷机油，保证不粘边混凝土，钢管应在打混凝土3～4h内拔出。3.1.4设备基础预埋：对于风机、水泵、水箱、机组等设备待到货后核对好尺寸，方可作基础预埋，并按设计及施工规范要求施工。3.1.5由于空调水管和通风管道在穿楼板或穿墙体预留、预埋洞，需要由土建专业预留洞、暖通专业配合检验和报验，共同做好此部位预留。3.2通风做法3.2.1施工技术人员要认真审图，分清不同用途管径采用不同壁厚的镀锌钢板制作风管，用料规格应符合施工规范（GB50243－2002）及设计要求，板材厚度如表12－4（其他材质类风管见规范要求）。表12－4通风板材厚度表风管直径D或长边尺寸b圆形风管矩形风管除尘系统风管中低、低风管系统高压风管系统D（b）≤3200.5㎜0.5㎜0.75㎜1.5㎜320
