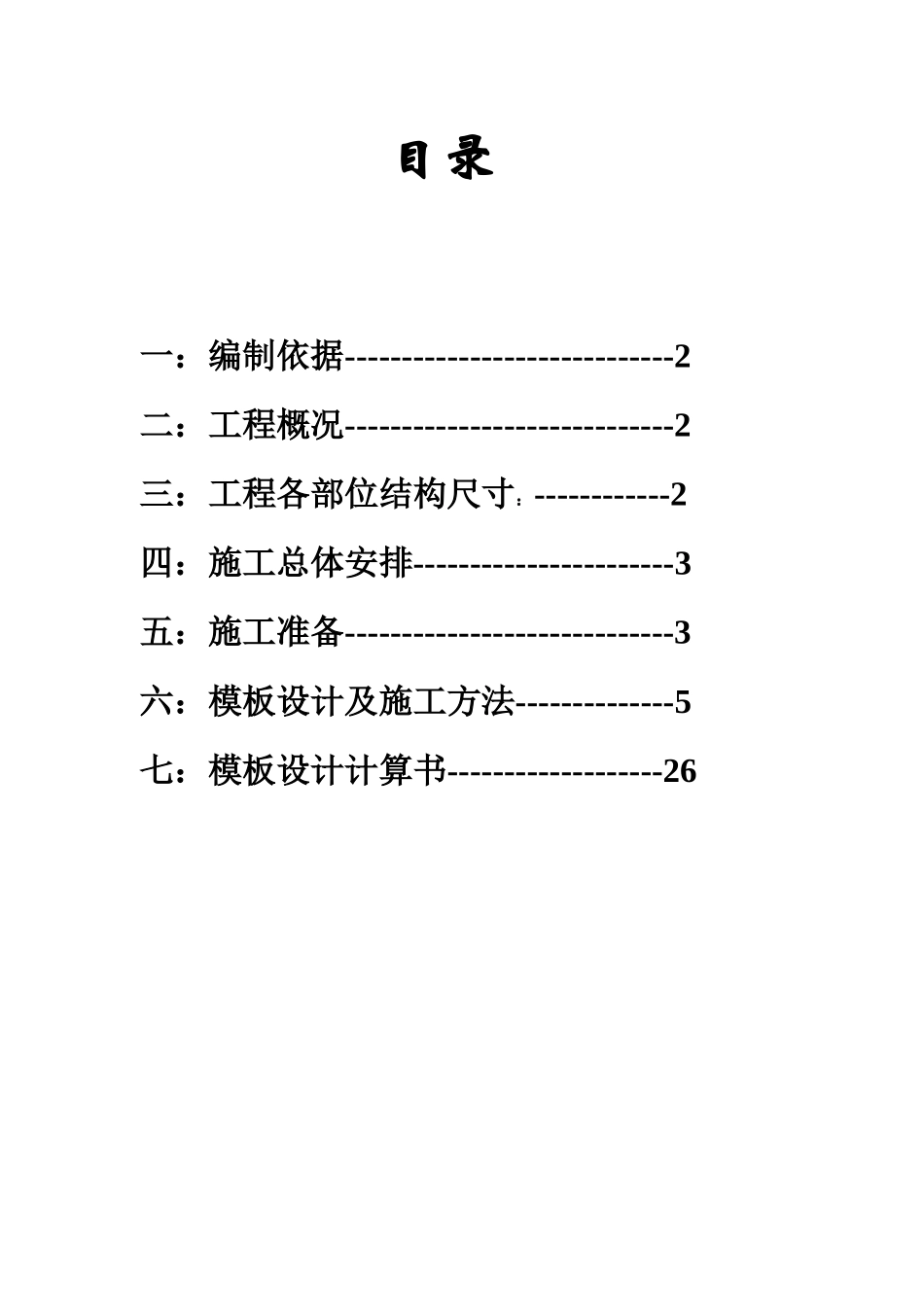

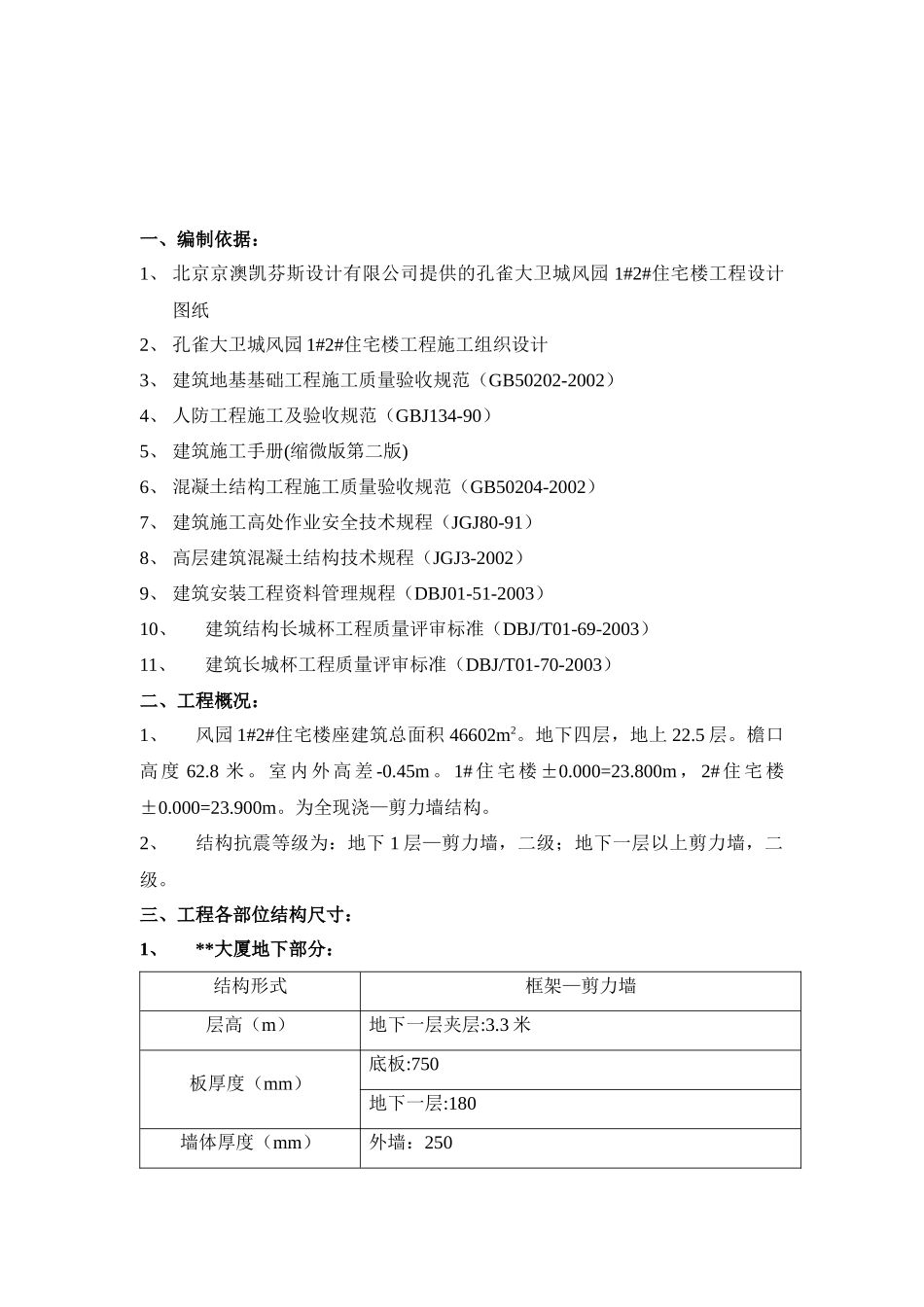

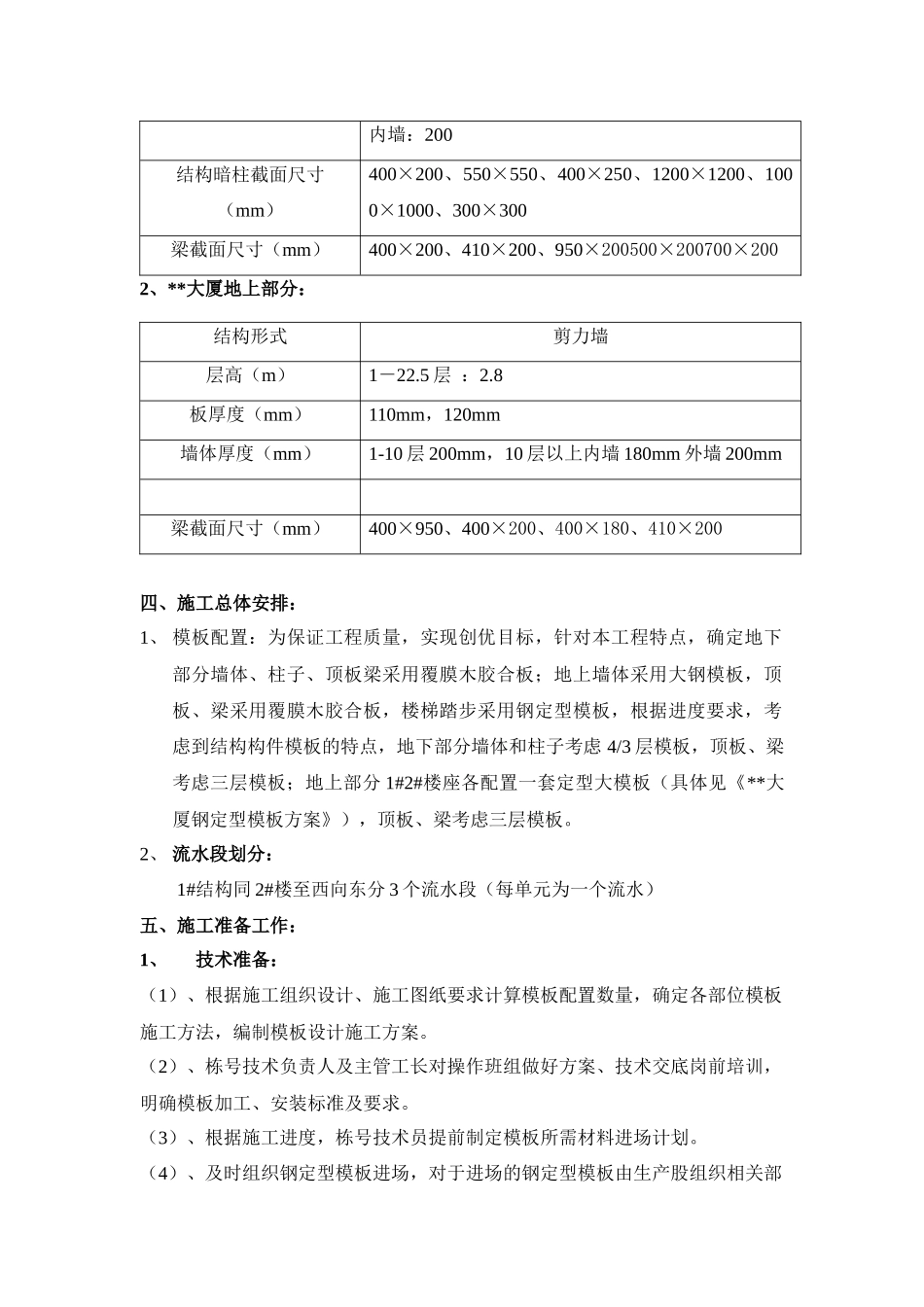

目录一：编制依据-----------------------------2二：工程概况-----------------------------2三：工程各部位结构尺寸：------------2四：施工总体安排-----------------------3五：施工准备-----------------------------3六：模板设计及施工方法--------------5七：模板设计计算书-------------------26一、编制依据：1、北京京澳凯芬斯设计有限公司提供的孔雀大卫城风园1#2#住宅楼工程设计图纸2、孔雀大卫城风园1#2#住宅楼工程施工组织设计3、建筑地基基础工程施工质量验收规范（GB50202-2002）4、人防工程施工及验收规范（GBJ134-90）5、建筑施工手册(缩微版第二版)6、混凝土结构工程施工质量验收规范（GB50204-2002）7、建筑施工高处作业安全技术规程（JGJ80-91）8、高层建筑混凝土结构技术规程（JGJ3-2002）9、建筑安装工程资料管理规程（DBJ01-51-2003）10、建筑结构长城杯工程质量评审标准（DBJ/T01-69-2003）11、建筑长城杯工程质量评审标准（DBJ/T01-70-2003）二、工程概况：1、风园1#2#住宅楼座建筑总面积46602m2。地下四层，地上22.5层。檐口高度62.8米。室内外高差-0.45m。1#住宅楼±0.000=23.800m，2#住宅楼±0.000=23.900m。为全现浇—剪力墙结构。2、结构抗震等级为：地下1层—剪力墙，二级；地下一层以上剪力墙，二级。三、工程各部位结构尺寸：1、**大厦地下部分：结构形式框架—剪力墙层高（m）地下一层夹层:3.3米板厚度（mm）底板:750地下一层:180墙体厚度（mm）外墙：250内墙：200结构暗柱截面尺寸（mm）400×200、550×550、400×250、1200×1200、1000×1000、300×300梁截面尺寸（mm）400×200、410×200、950×200500×200700×2002、**大厦地上部分：结构形式剪力墙层高（m）1－22.5层：2.8板厚度（mm）110mm，120mm墙体厚度（mm）1-10层200mm，10层以上内墙180mm外墙200mm梁截面尺寸（mm）400×950、400×200、400×180、410×200四、施工总体安排：1、模板配置：为保证工程质量，实现创优目标，针对本工程特点，确定地下部分墙体、柱子、顶板梁采用覆膜木胶合板；地上墙体采用大钢模板，顶板、梁采用覆膜木胶合板，楼梯踏步采用钢定型模板，根据进度要求，考虑到结构构件模板的特点，地下部分墙体和柱子考虑4/3层模板，顶板、梁考虑三层模板；地上部分1#2#楼座各配置一套定型大模板（具体见《**大厦钢定型模板方案》），顶板、梁考虑三层模板。2、流水段划分：1#结构同2#楼至西向东分3个流水段（每单元为一个流水）五、施工准备工作：1、技术准备：（1）、根据施工组织设计、施工图纸要求计算模板配置数量，确定各部位模板施工方法，编制模板设计施工方案。（2）、栋号技术负责人及主管工长对操作班组做好方案、技术交底岗前培训，明确模板加工、安装标准及要求。（3）、根据施工进度，栋号技术员提前制定模板所需材料进场计划。（4）、及时组织钢定型模板进场，对于进场的钢定型模板由生产股组织相关部门进行验收，达不到要求的坚决退场。2、生产准备：（1）、人员准备：序号分工）施工准备阶段木料加工20模板拼装30基础施工阶段模板运输、安装、拆除70模板清理、刷脱模剂10主体施工阶段模板运输、安装、拆除50模板清理、刷脱模剂5（2）、机械准备：序号名称数量序号名称数量1电焊机25手提锯82圆盘锯26吹风机23砂轮切割机87手用电钻6（3）、现场准备：1、在木工加工场加工木模板及其附件和方木；钢模板由专业厂家加工制作1#楼在施工现场北侧（2#楼在现场南侧）专设一块模板堆放区（设置在塔吊的吊装半径内），便于直接运输到施工部位。2、墙柱木模板和无支腿的钢模板应放置在模板插口架内，插口架做法见【模板插架搭设图】附图。（4）、运输准备：多层板在加工区组装成模板，包括柱模、梁帮板，然后用自制手推车推至现场，定型钢模板在现场组装，现场安装用塔吊吊运。(５)、预埋准备：a.框架柱、墙体木模板支模时，地锚用25的钢筋头长度为400mm（漏出混凝土面200mm），离框架柱、墙体根部200mm，1500mm，2500mm，3500mm埋第一、第二、第三、第四排，纵向间距1000mm。b.严禁在抗渗混凝土内预埋钢筋地锚。3、模板加工：（1）、模板加工应按照模板方案要...
