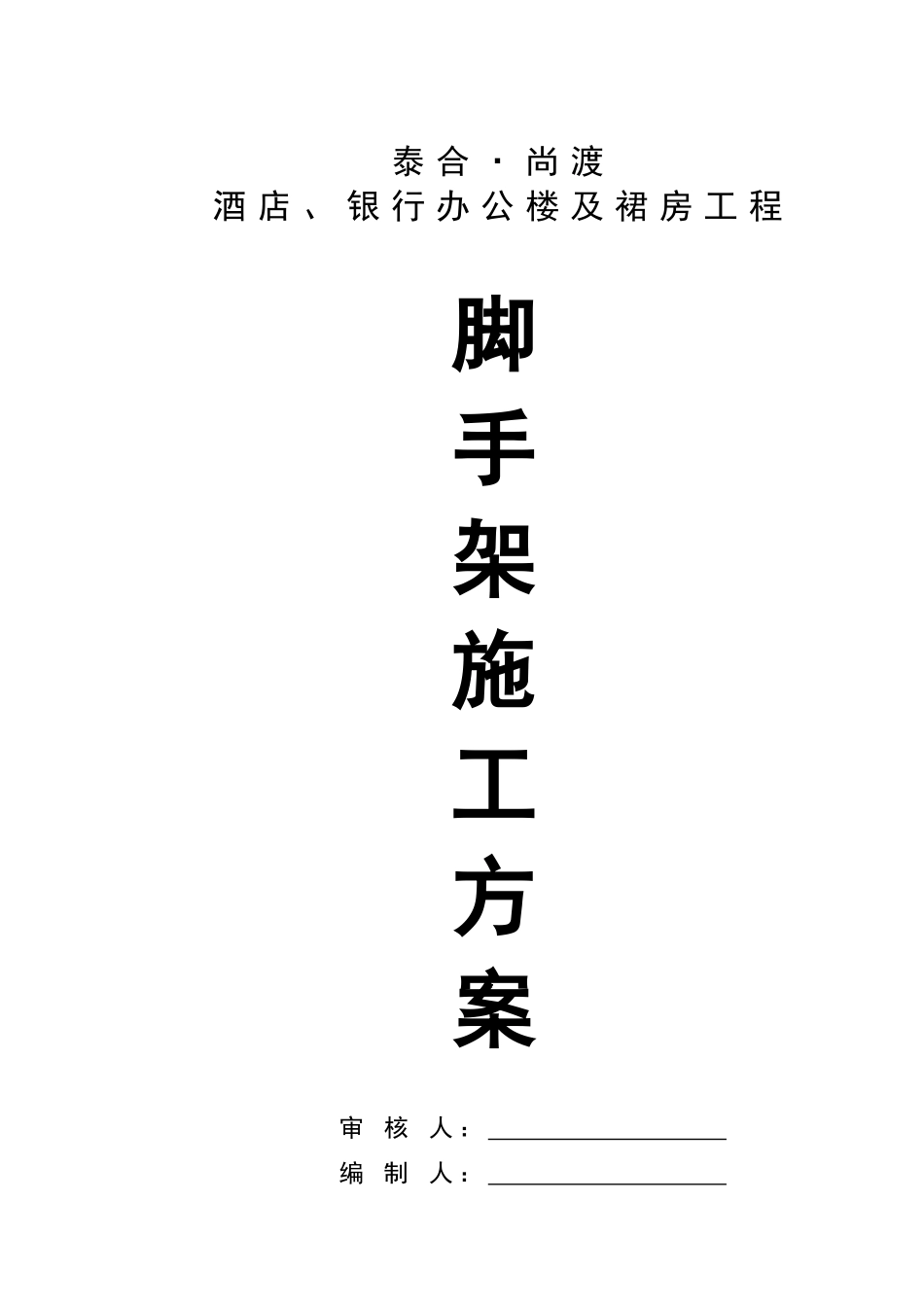

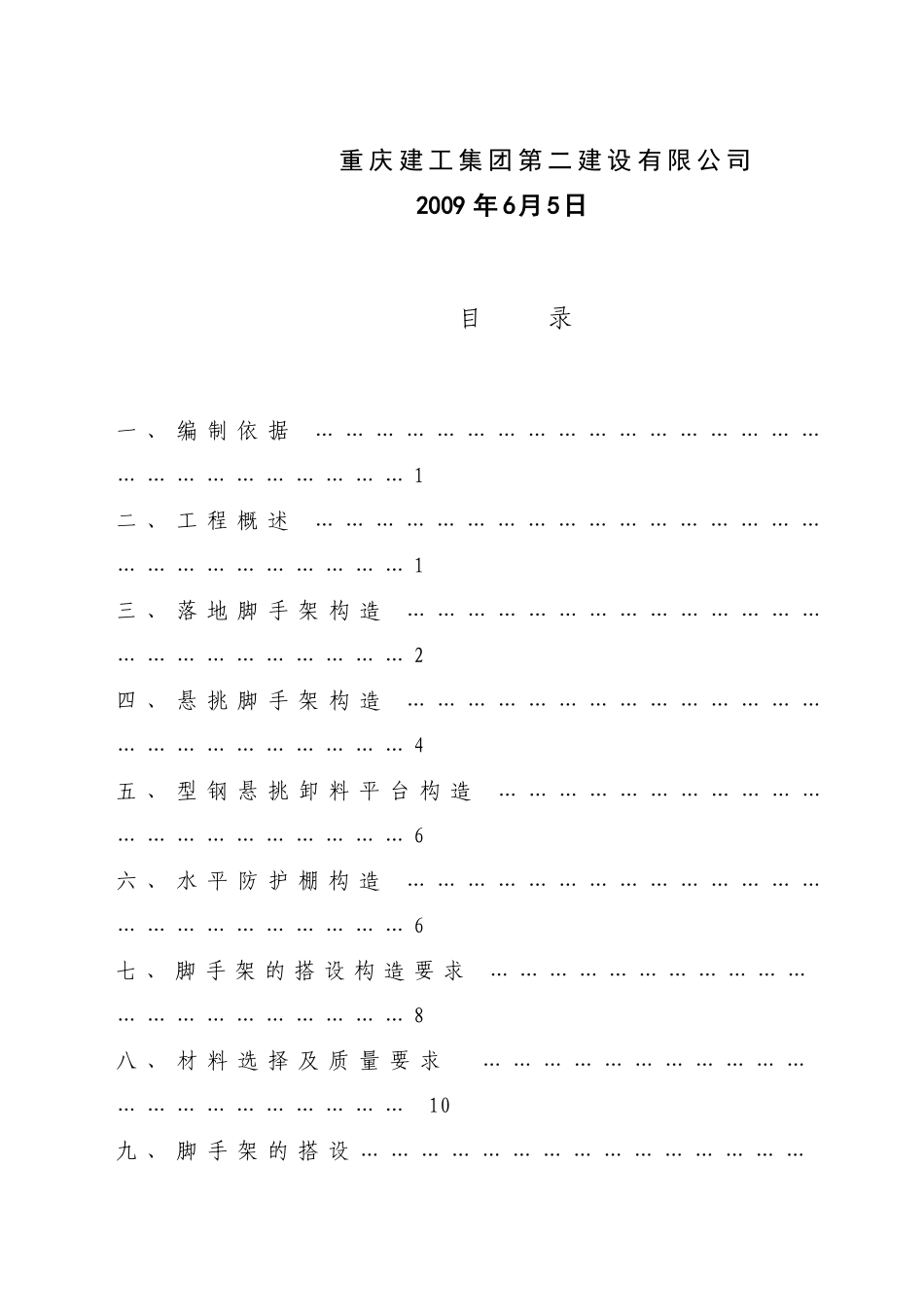

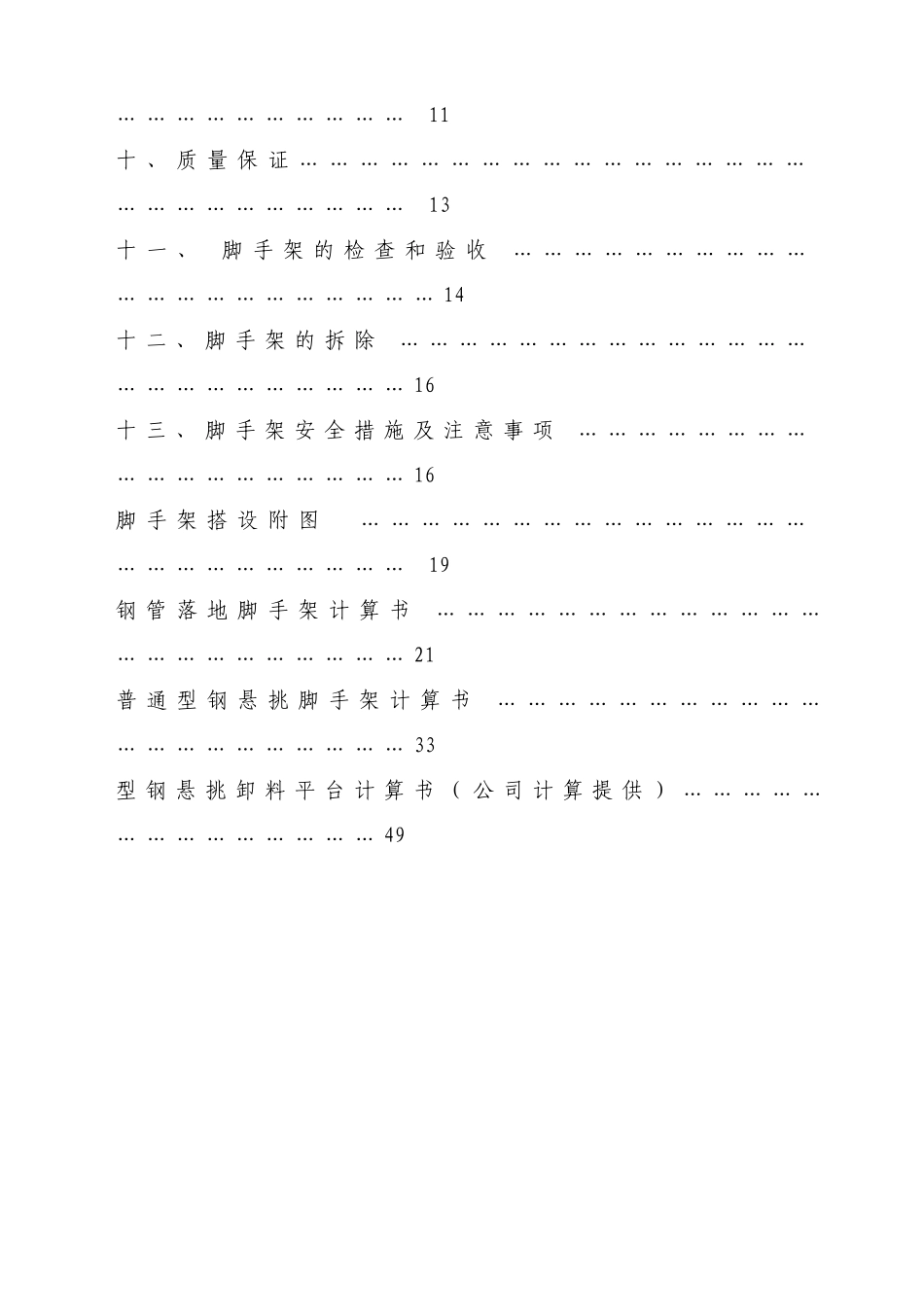

泰合·尚渡酒店、银行办公楼及裙房工程脚手架施工方案审核人：编制人：重庆建工集团第二建设有限公司2009年6月5日目录一、编制依据………………………………………………………………………1二、工程概述………………………………………………………………………1三、落地脚手架构造………………………………………………………………2四、悬挑脚手架构造………………………………………………………………4五、型钢悬挑卸料平台构造………………………………………………………6六、水平防护棚构造………………………………………………………………6七、脚手架的搭设构造要求………………………………………………………8八、材料选择及质量要求………………………………………………………10九、脚手架的搭设…………………………………………………………………11十、质量保证………………………………………………………………………13十一、脚手架的检查和验收………………………………………………………14十二、脚手架的拆除………………………………………………………………16十三、脚手架安全措施及注意事项………………………………………………16脚手架搭设附图…………………………………………………………………19钢管落地脚手架计算书……………………………………………………………21普通型钢悬挑脚手架计算书………………………………………………………33型钢悬挑卸料平台计算书（公司计算提供）……………………………………49一、编制依据1、泰合·尚渡酒店、银行办公楼及裙房工程设计文件2、本工程《施工组织设计》3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）4、《建筑施工安全检查标准》（JGJ59-99）二、工程概述1、工程名称：泰合·尚渡酒店、银行办公楼及裙房2、工程地址：南充市顺庆区滨江大道（原粮食一仓库）3、建设单位：四川泰合房地产开发有限公司4、设计单位：重庆巴蜀建筑设计有限公司5、监理单位：四川康立项目管理有限责任公司6、施工单位：重庆第二建设有限公司7、建筑功能：停车、商场、五星级酒店及银行办公楼等8、结构形式：基础－挖孔桩、筏板和条形基础等，塔楼主体－全现浇框筒结构，裙房主体－全现浇框架结构9、质量目标：确保优质结构，争创鲁班奖10、建筑规模：本工程为高层住宅小区，本项目地处南充市核心区且嘉陵江边，拥有优越的地理条件及良好的江景资源。项目的组成包括了一座五星级酒店，一座高等级办公楼及高档住宅社区约51万平方米。我司承建的泰合.尚渡住宅小区公共建筑（酒店及银行办公楼）地上27层，地下负一、二层为地下车库及相应的设备用房，利用场地高差设置酒店和银行办公楼大堂门厅，六层以下为公建裙房，总建筑面积83841.8平方米（其中银行建筑面积<含地下>25004m2，酒店及群房建筑面积<含地下>58838m2）；建筑高度98.50米，建筑标高为±0.000=287.000。11、为满足施工作业实际需要，结合建筑物结构形式，本工程裙房采用双排扣件式钢管落地式脚手架（高度40m内）和普通型钢悬挑脚手架（银行办公楼和酒店塔楼）进行主体结构施工阶段的安全防护架和施工作业架。本工程作为南充市地标性建筑，造型新颖、独特，受到政府和社会各界的关注较多，并且作为我司“五好”项目竞赛评比的重点示范项目，这就对我们做好安全防护、搞好文明施工提出了更高的要求，脚手架的搭设务必安全、规范、标准和美观。三、落地脚手架构造1、综合各方面考虑，本工程落地外脚手架采用φ48×3.5钢管搭设双排扣件式钢管脚手架,沿建筑物外围搭成封闭；立杆纵距为1.5m，立杆横距为1.05m，步距为1.8m，连墙件布置为两步三跨固定硬性拉接；2、本构造符合JGJ123-2001规范要求，按表6.1.1-1要求进行设计，架体最高38.6ｍ。按双排脚手架搭设高度40米计算。3、脚手架立面用绿色密目安全网封闭；4、在主楼内侧处设置出料平台，首层临街面局部设置出入口和通道；5、在办公楼A1/AF轴处设一个人行马道，作为基础施工时人员上下通行之用。钢管落地脚手架计算表计算参数计算双排脚手架，小横杆在上，搭设高度为40m,采用单立杆。搭设尺寸：...
