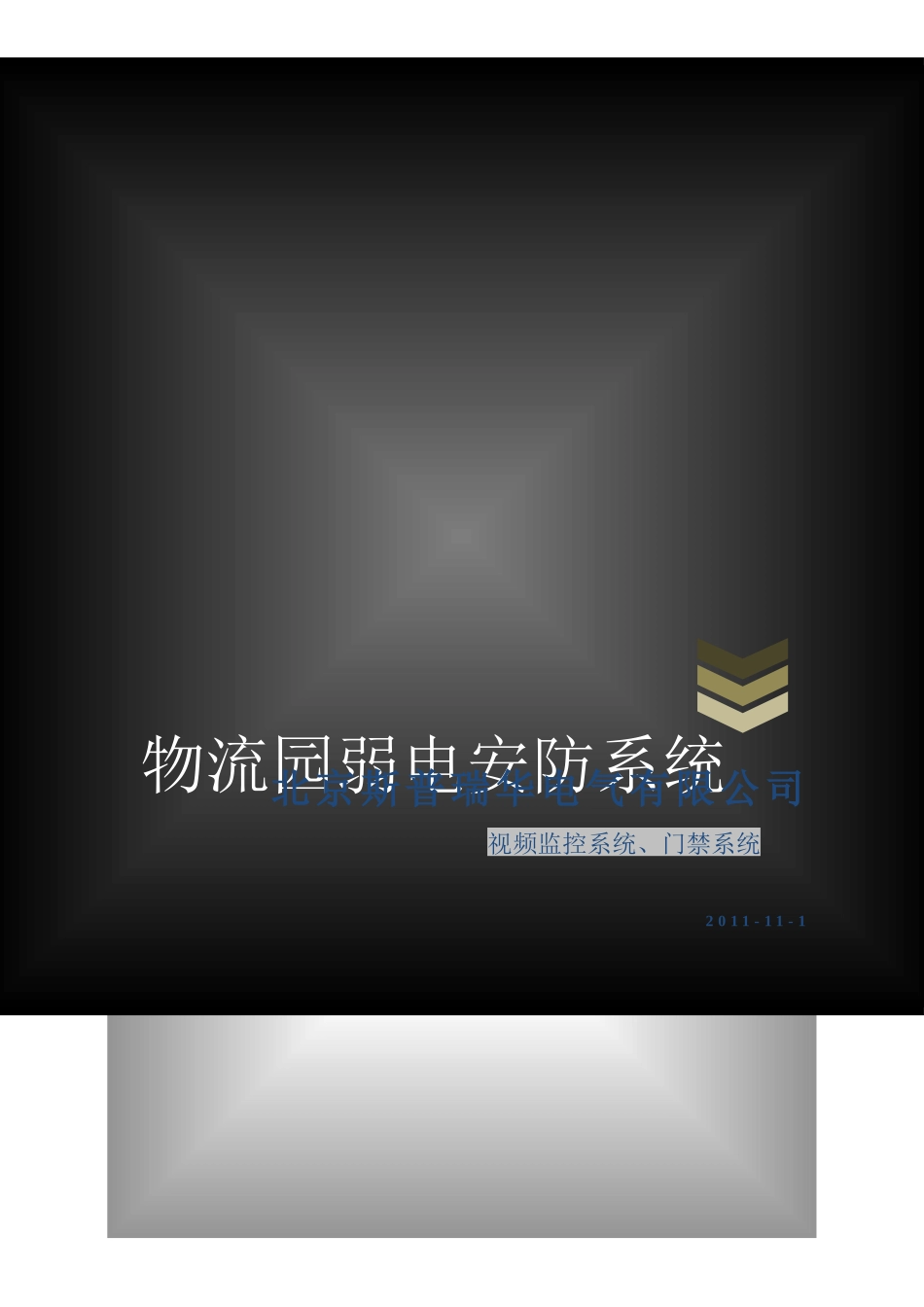

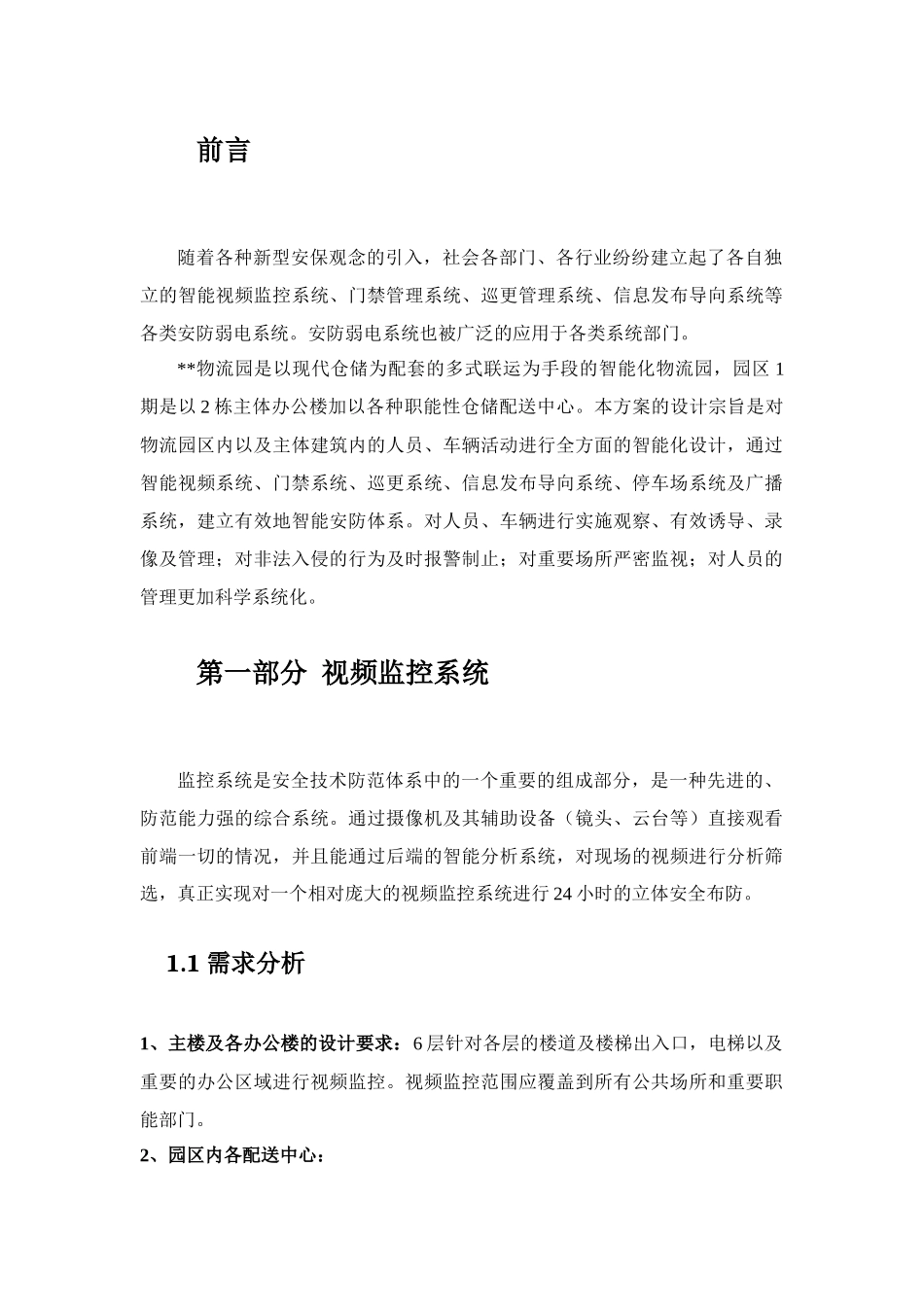

物流园弱电安防系统视频监控系统、门禁系统北京斯普瑞华电气有限公司2011-11-1目录前言随着各种新型安保观念的引入，社会各部门、各行业纷纷建立起了各自独立的智能视频监控系统、门禁管理系统、巡更管理系统、信息发布导向系统等各类安防弱电系统。安防弱电系统也被广泛的应用于各类系统部门。**物流园是以现代仓储为配套的多式联运为手段的智能化物流园，园区1期是以2栋主体办公楼加以各种职能性仓储配送中心。本方案的设计宗旨是对物流园区内以及主体建筑内的人员、车辆活动进行全方面的智能化设计，通过智能视频系统、门禁系统、巡更系统、信息发布导向系统、停车场系统及广播系统，建立有效地智能安防体系。对人员、车辆进行实施观察、有效诱导、录像及管理；对非法入侵的行为及时报警制止；对重要场所严密监视；对人员的管理更加科学系统化。第一部分视频监控系统监控系统是安全技术防范体系中的一个重要的组成部分，是一种先进的、防范能力强的综合系统。通过摄像机及其辅助设备（镜头、云台等）直接观看前端一切的情况，并且能通过后端的智能分析系统，对现场的视频进行分析筛选，真正实现对一个相对庞大的视频监控系统进行24小时的立体安全布防。1.1需求分析1、主楼及各办公楼的设计要求：6层针对各层的楼道及楼梯出入口，电梯以及重要的办公区域进行视频监控。视频监控范围应覆盖到所有公共场所和重要职能部门。2、园区内各配送中心：（1）仓库内外全面的视频监控，监控每个叉车，货车的作业情况。货物的出入口、车辆的出入，以及人员的出入情况。（2）夜间主要监控违法车辆违法人员出入，物品的移动情况。1.2系统概述本系统旨在为物流园建立一个集视频采集，视频分析，人为干涉，自动识别报警，控制查询为一体的综合多媒体监控安防系统，实现对监控中心对物流园区各个监控点的监控。本系统的设计与实施以各区域的功能划分设计，总控制中心同为一个总控中心并由服务器划分不同级别实现数据集中控制，分层管理。1.3系统实施1.3.1设备选型摄像机选型：考虑到大部分摄像机都设在室外并且都实时受到中心控制，所以在摄像机的选择上首选国内外的知名安防企业的设备。功能上：室外摄像机因为涉及到视频分析和智能跟踪，所以在库区基本上选用红外智能高速球。主楼办公公共区域考虑到昼夜灯光的区别，选用3-8MM的红外一体机。主楼办公职能区域考虑到针对部分业务进行实施的监控，我们建议使用高清晰度的枪型摄像机配以高解析度镜头。（夜晚时重要部门配以红外双鉴探测器进行灯光报警联动）传输线路的选型：办公楼选用75-5视频线缆传输，库区选用光缆传输，统一采用集中供电方式。中心控制室：监控中心把各分散的报警，视频信息传输到中心控制室，由监控中心加以管理，监控中心的作用在于监视各个保护区的情况，分析判断各个保护区送来的信息，然后做出判断，采取适当措施。（1）存储系统：采用全D1数字硬盘录像机，并由硬盘录像机实现视频的分发和分层管理。（2）视频矩阵：通过矩阵实现视频对显示终端的自由切换显示和对前端智能红外快球的控制。（3）终端显示：采用液晶配接显示系统。视频分析：应用公司自主研发（4）智能分析服务器，可以针对不同环境自由界定各种视频安防手段。1.3.2系统拓扑图1.3.3系统设备介绍1、摄像机红外快球主要特性红外功能：•最低照度0Lux•采用高效红外阵列，低功耗，照射距离达80m•红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度，使图像达到理想的状态•内置热处理装置，降低球机内腔温度，防止球机内罩起雾•恒流电路设计，红外灯寿命达3万小时系统功能：•采用1/4"索尼高性能CCD,图像清晰•精密电机驱动,反应灵敏,运转平稳,精度偏差少于0.1度,在任何速度下图像无抖动•支持RS-485控制下对HIKVISION、Pelco-P/D协议的自动识别•支持三维智能定位功能,配合DVR和客户端软件可实现点击跟踪和放大•支持多语言菜单及操作提示功能,用户界面友好•支持数据断电不丢失•支持断电状态记忆功能,上电后自动回到断电前的云台和镜头状态•支持光纤模块接入•支持内置温度感应器,可显示机内温度•支持防雷、防浪涌、防突波功能•室外球达到IP66防...
