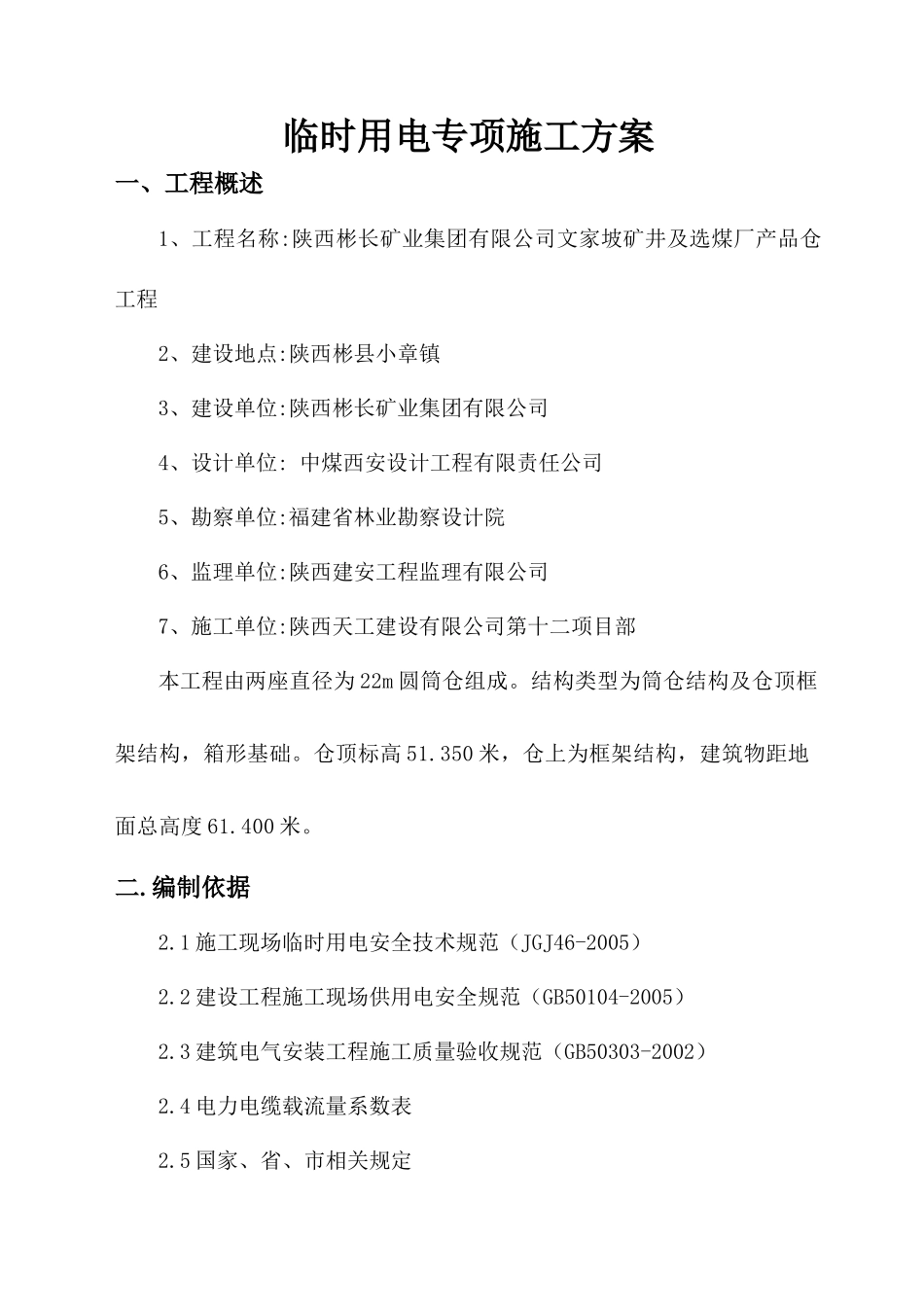

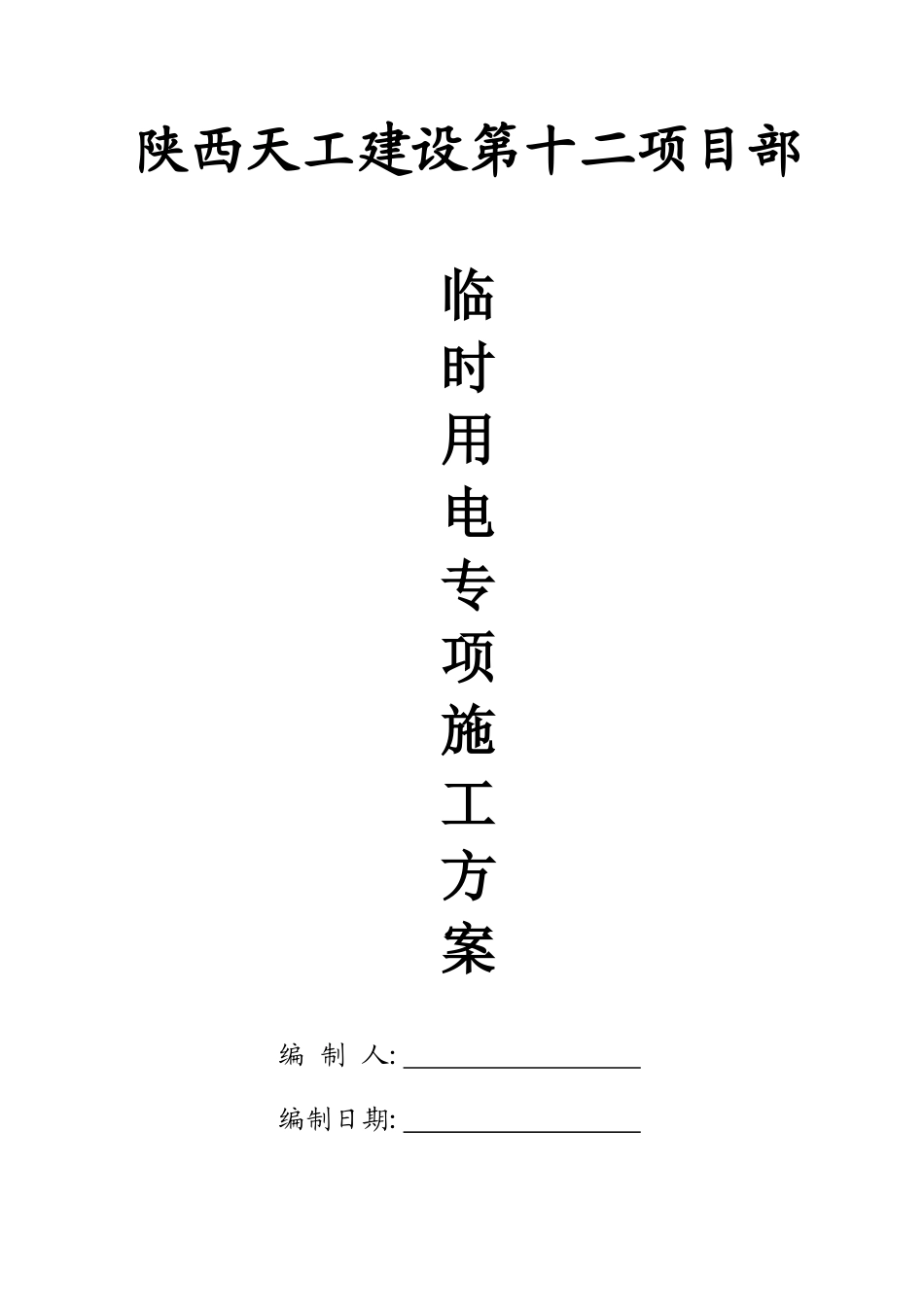

陕西天工建设第十二项目部临时用电专项施工方案编制人:编制日期:目录临时用电专项施工方案一、工程概述1、工程名称:陕西彬长矿业集团有限公司文家坡矿井及选煤厂产品仓工程2、建设地点:陕西彬县小章镇3、建设单位:陕西彬长矿业集团有限公司4、设计单位:中煤西安设计工程有限责任公司5、勘察单位:福建省林业勘察设计院6、监理单位:陕西建安工程监理有限公司7、施工单位:陕西天工建设有限公司第十二项目部本工程由两座直径为22m圆筒仓组成。结构类型为筒仓结构及仓顶框架结构，箱形基础。仓顶标高51.350米，仓上为框架结构，建筑物距地面总高度61.400米。二.编制依据2.1施工现场临时用电安全技术规范（JGJ46-2005）2.2建设工程施工现场供用电安全规范（GB50104-2005）2.3建筑电气安装工程施工质量验收规范（GB50303-2002）2.4电力电缆载流量系数表2.5国家、省、市相关规定三.现场勘探及初期设计3.1本工程施工现场范围内无上下水管道，无各种埋地管线。现场临时用电电源由施工现场甲方总箱式变压器提供，现场设临时总配电柜（A柜）4套。3.2本设计方案只考虑总箱以下的线路及电器开关的选择。3.3根据《施工现场临时用电安全技术规范》JGJ46-2005规定，本供电系统采用TN-S系统（三相五线制）供电。四.施工用电负荷计算根据建设单位现场所提供的四台400KVA变压器，我项目部进行用电规划，对各变压器进行用电负荷计算。4.1变压器A1回路用电分配：A1–W1回路：序号设备名称型号功率(KW或KVA)数量设备容量(KW或KVA)1塔式起重机QTZ8045.02台90.02施工外用电梯SCD200/20022.02台44.03搅拌机VJ1002.21台2.24蛙式打夯机HW-321.51台1.55砼振动器ZX501.53台4.56电焊机BX3-200-224.02台48.07镝灯/3.54台14.08碘钨灯/1.08台8.0合计142.2+48+22电动机合计功率：ΣP1=142.2KW电焊机合计容量：ΣP2=48.0KVA室外照明需求的照明合计容量：ΣP4=22KVA需要系数K1=0.5，K2=0.6，K4=1.0。安全系数取1.05，电动机平均功率系数COSφ取0.78Sj=1.05×(K1×P1/COSφ+K2×P2+K4×P4)1.05×(0.5×142.2/0.78＋0.6×48＋1.0×22)=149.1KVAI=KP=0.7×149.1×1000=211.1A(√3×U×cosφ)(√3×380×0.75)BX型铜芯橡皮线70mm2,其埋地敷设允许载流为213A>211.1A需要BX型铜芯橡皮线：BX-4×70-1×35。A1–W2回路(8#、9#楼)：用电分配与A1–W1回路相同。变压器400KVA(A1)A1–W1回路149.1KVA(6#、7#楼)A1–W2回路149.1KVA(8#、9#楼)4.2变压器A2回路用电分配：A2–W1回路用电分配与A1–W1回路相同。A2–W2回路(钢筋、模板加工场)：电动机合计功率：ΣP1=39.5KW电焊机合计容量：ΣP2=100.0KVA需要系数K1=0.5，K2=0.6。安全系数取1.05，电动机平均功率系数COSφ取0.78Sj=1.05×(K1×P1/COSφ+K2×P2)1.05×(0.5×39.5/0.78＋0.6×100)=89.6KVAI=KP=0.7×89.6×1000=127.0A(√3×U×cosφ)(√3×380×0.75)BX型铜芯橡皮线35mm2,其埋地敷设允许载流为145A>127.0A需要BX型铜芯橡皮线：BX-4×35-1×16。A2–W3回路(钢筋、模板加工场)：用电分配与A2–W2回路(钢筋、模板加工场)相同。序号设备名称型号功率(KW或KVA)数量设备容量(KW或KVA)1钢筋弯曲机GW322.02台4.02钢筋切断机QJ404.02台8.03钢筋调直机GT6/142.01台2.04木工电锯MJ1065.53台16.55木工电刨MIB2-80/11.03台3.06砂轮锯MB504A1.53台4.57套丝机GW401.51台1.58钢筋对焊机UN1-100100.01台100.0合计39.5+100.0变压器400KVA(A2)A2–W1回路149.1KVA(10#、11#楼)A2–W2回路89.6KVA(钢筋、模板加工1#场)A2–W3回路89.6KVA(钢筋、模板加工2#场)4.3变压器A3回路用电分配：A3–W1回路(5#楼)：电动机合计功率：ΣP1=75.2KW电焊机合计容量：ΣP2=48KVA室外照明需求的照明合计容量：ΣP4=11KVA需要系数K1=0.5，K2=0.6，K4=1.0。序号设备名称型号功率(KW或KVA)数量设备容量(KW或KVA)1塔式起重机QTZ8045.01台45.02施工外用电梯SCD200/20022.01台22.03搅拌机VJ1002.21台2.24蛙式打夯机HW-321.51台1.55砼振动器ZX501.53台4.56电焊机BX3-200-224.02台48.07镝灯/3.52台7.08碘钨灯/1.04台4.0合计75.2+48+11安全系数取1.05，电动机平均功率系数COSφ取0.78Sj=1.05×(K1×P1/COSφ+K2×P2+K4×P4)1....
